配線をワンタッチで接続できるカチマルコネクターがかなり便利…！

配線の接続＆分岐が簡単になる、カチマルコネクターを紹介。ハンダが使えなくても、電工ペンチがなくても、ラジオペンチさえあれば配線をつなげるし、分岐もできる。電装の初心者にオススメ。

•

  エルパラが販売開始した、新しいコネクターについてレポートします。

  ●レポーター：イルミちゃん

•

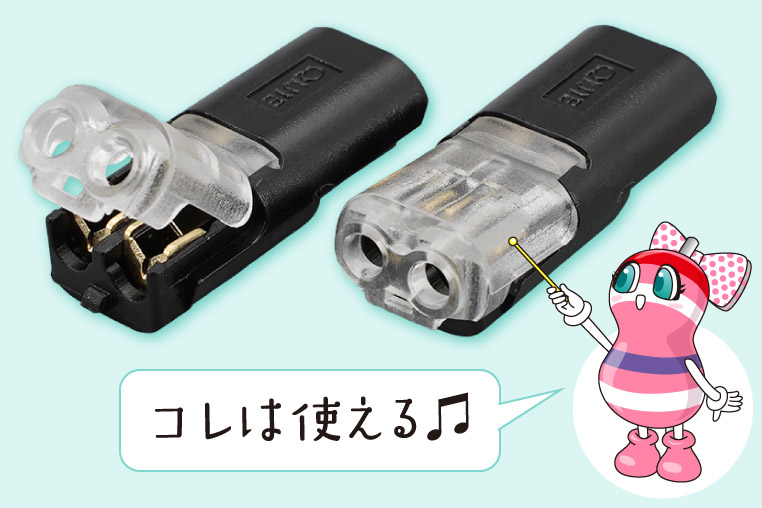

  カチマルコネクターと言います。

  ●アドバイザー：エルパラ 平川研究員



エルパラで販売しているカチマルコネクター。AWG22（0.3スケア）～AWG18（0.75スケア）の配線に適合。

•

  カチマルって名前はどこから来たの？

•

  カチッとはめてマルチに使えるから、カチマルコネクターです。

•

  そういうことか……。

•

  実際のところ、かなりマルチな用途で使えるコネクターでして。

•

  ほう。

•

  配線（電線）の接続が、とてもカンタンにできますし。

•

  どうやって使うのでしょう？

•

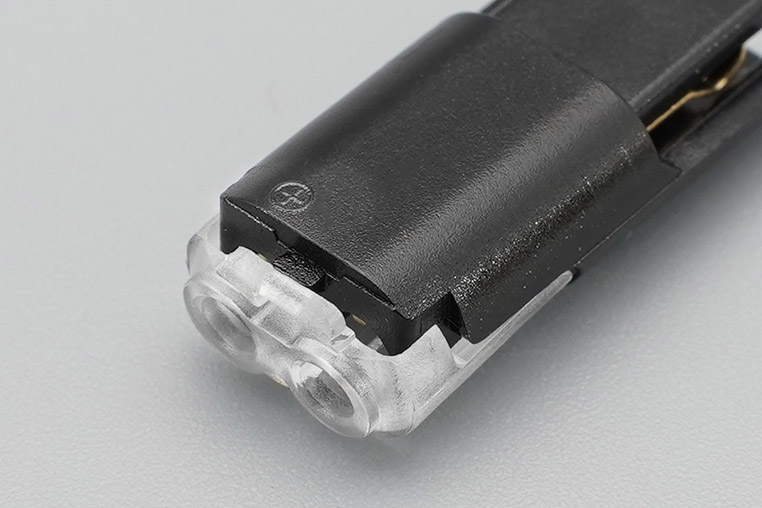

  はじめに、コネクターの極性マークを確認します。

裏面


•

  +（プラス）マークがあるほうに、プラス線を入れればいいんだ。

•

  透明カバーを開けて、カバーの穴から、配線を奥まで差し込みます。


•

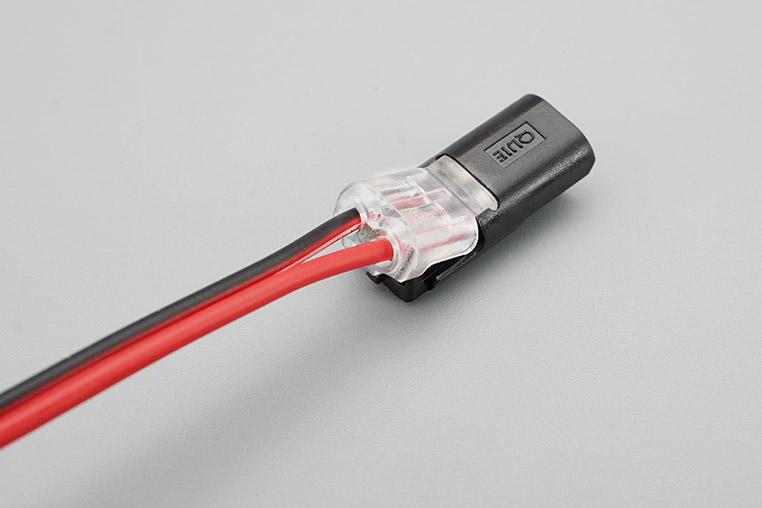

  配線を奥まで差し込んだら、ラジオペンチなどで挟み込みます。カチっとロックされるまで抑えましょう。


•

  プラス線とマイナス線の2本をまとめてロックできるのは便利ですね。

•

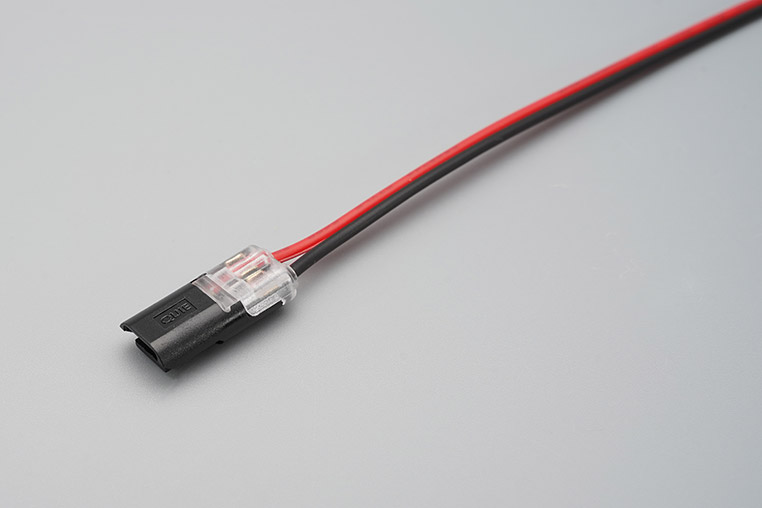

  これでカチマルコネクターの取り付けは完了です。


•

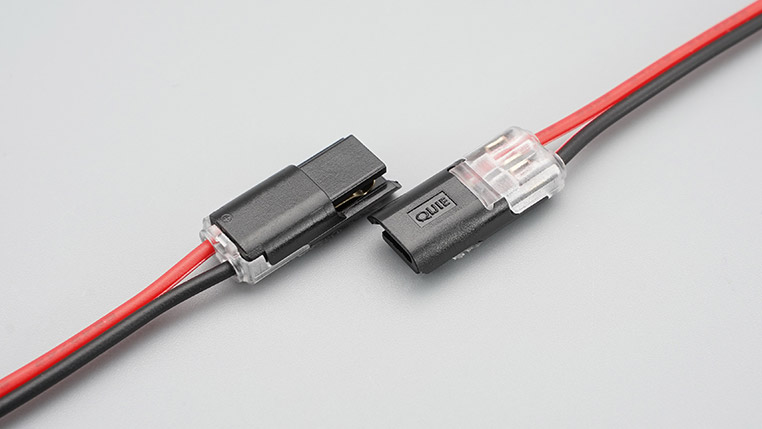

  接続相手の配線にも、同じようにカチマルコネクターを取り付け、配線を接続するときは片方のコネクターだけを裏返します。


•

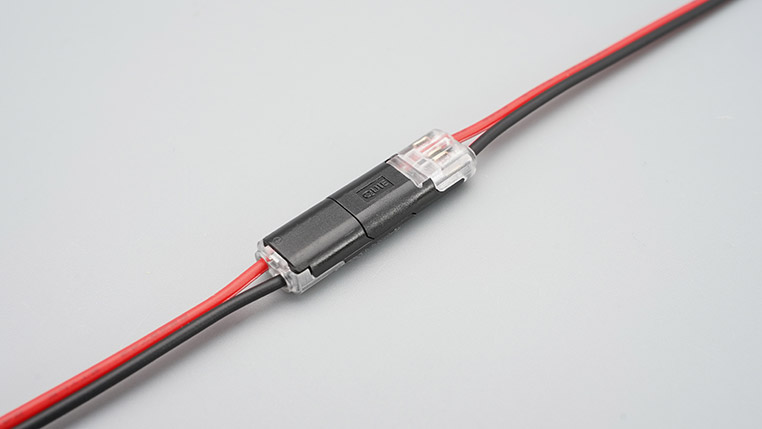

  あとはカチっとロックされるところまで差し込めば、配線の接続が完了します。


•

  早っ！

•

  次は配線の分岐方法についてです。

•

  カチマルコネクターには、専用の分岐用ターミナルもあるんですよ。



エルパラで販売しているカチマル分岐ターミナル

•

  おお～。専用品ってことはそのままカチマルコネクターを付けた配線がささるんだ。

•

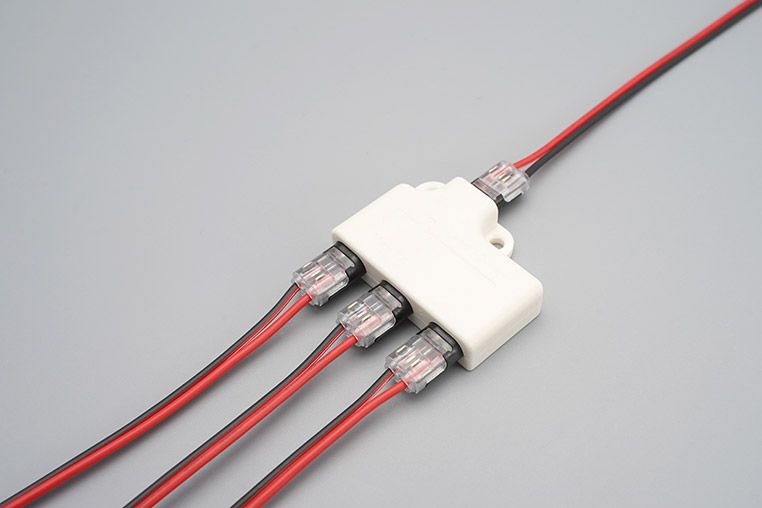

  そうなんです。電源線にもカチマルコネクターを付けて、このようにカンタンに3分岐できます。


•

  しかも2分岐と3分岐があるのもいいですね。

•

  さらに近日、4分岐も販売開始になる予定です。

•

  う～ん、これはマルチに活躍しそうな新型コネクターだ。

•

  このカチマルコネクターに、既存のコネクター類を組み合わせると、カットしたLEDテープの再利用なども完全にハンダ付け不要でできるようになるんです。
