テープLEDの活用方法

光るLED門松の作り方

•

  「光るLED門松を作ろう（前編）」の続き。

  ●DIYラボ別館：ユキマちゃん

•

  スゴイ……！
  ホントに門松が光っている。

  ●DIYラボ別館：所長

•

  これをこのまま売っても良さそうなんだけど、いちおう、DIYの研究テーマなので……

•

  では具体的に、LED門松の作り方を解説していきます。

  ●アドバイザー：イルミスタ 野本研究員

•

  なお、野本研究員は、LED加工専門店〈イルミスタ〉の店長ですのでプロです。

•

  ……と言っても、門松を光らせたのははじめてですけどね。

•

  ……ハハハ。
  でしょうね。

•

  光る門松と言うからには……なんといってもまず、竹の中を光らせるのが重要よね。

•

  竹の中にRGBテープLEDを入れますが、その配線を出すために、竹に穴開けするのが先ですね。

•

  どこに穴を開けるの？

•

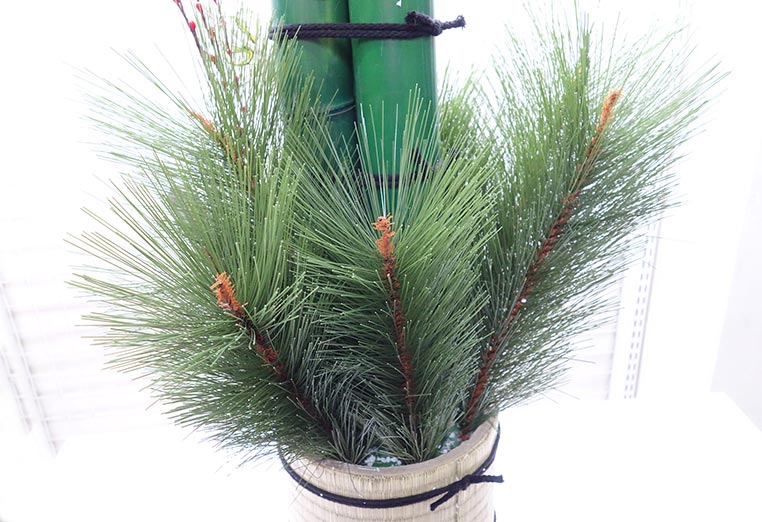

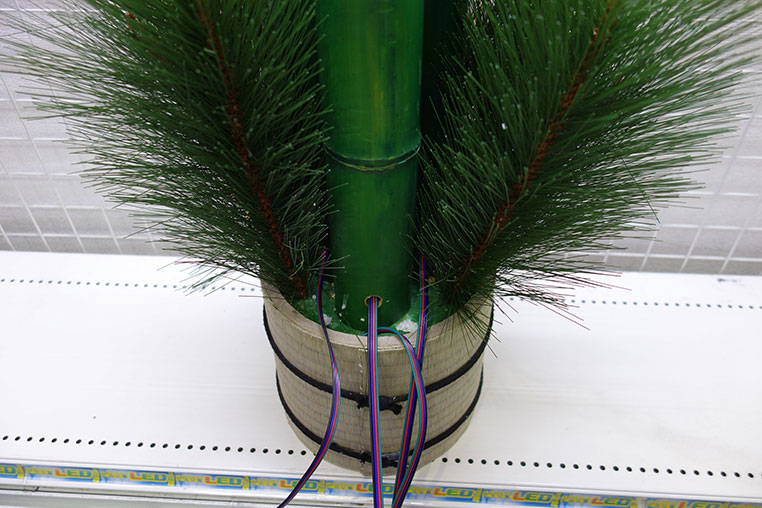

  竹の根元付近には、このように松が繁っています。


•

  つまり、このあたりなら竹に穴を開けても、松で隠せます。

•

  ナルホド。

•

  けっこうマジメに考えながらやるんだ……。

•

  当たり前でしょ！

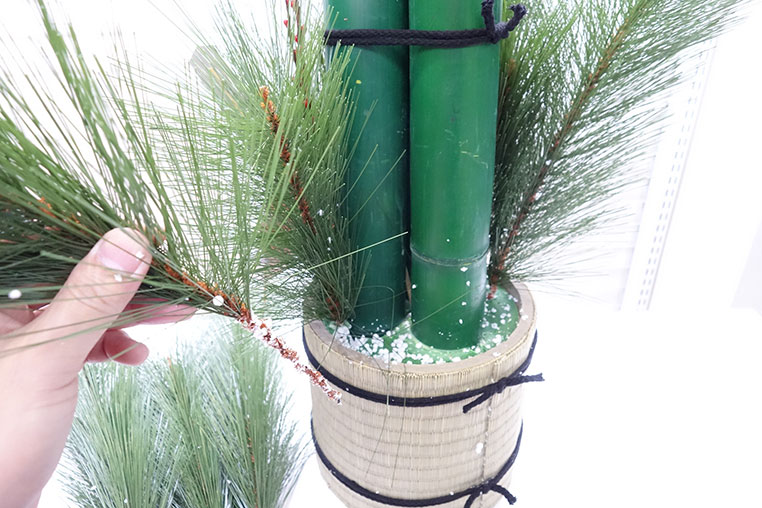

  では、松をいったん外しまーす……


•

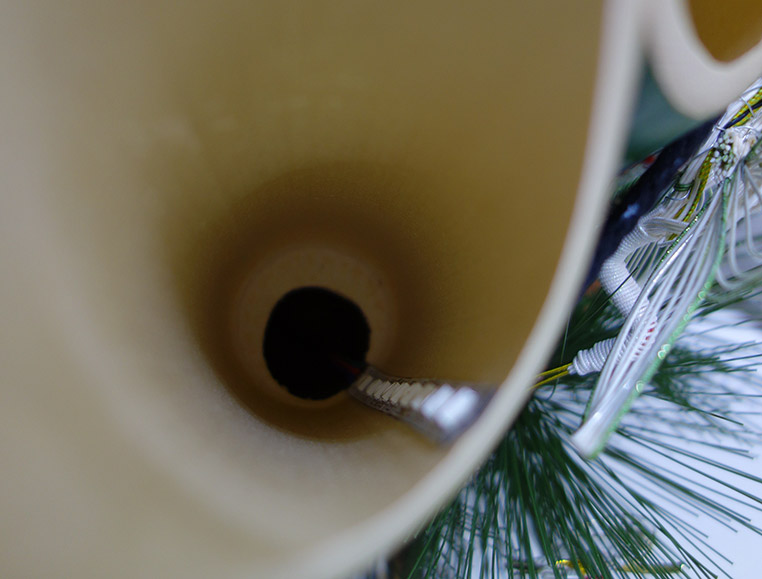

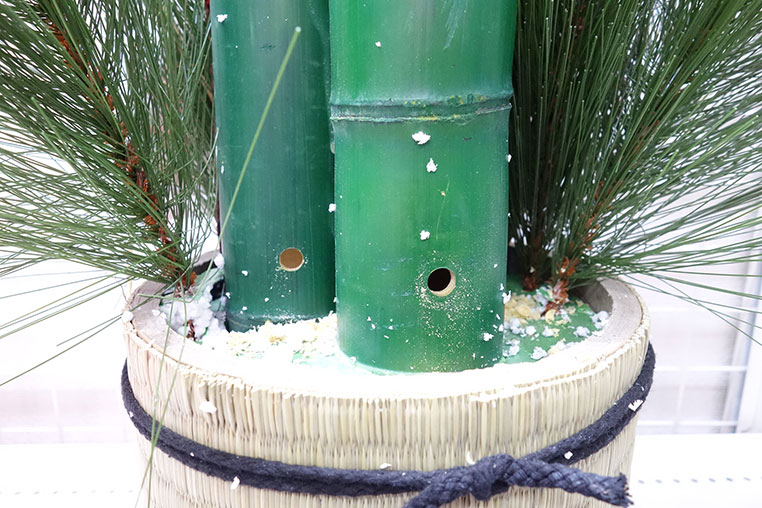

  ドリルで竹に穴開けします。RGBカラーのテープLEDは4芯線で太いので、12ミリとか15ミリあたりの太い穴を開けましょう。

•

  どうせ松で隠れるもんね。



竹の3本ともに穴開けする


•

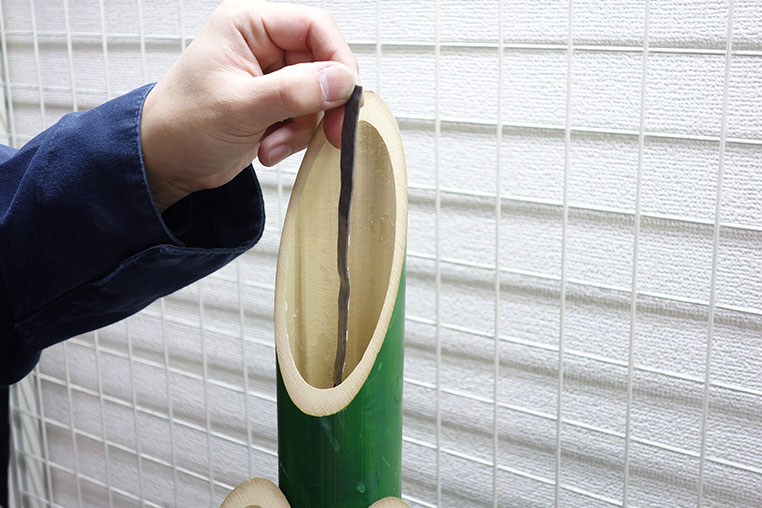

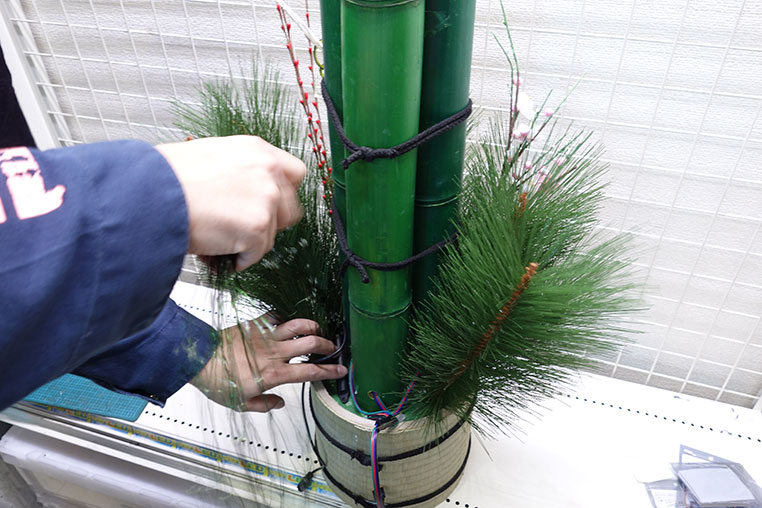

  そして、竹の中に上からRGBテープLEDを入れるんですが……あまり長いのは入りません。


•

  なんで？
  竹は長いのに？

•

  竹って節（フシ）で区切られているじゃないですか。そのため、15センチ程度の長さしか入らなかったんです。

•

  でも、竹の先端のクチが光っていれば十分なんだから、長いのはいらないわね。

•

  そうなんですが、RGBテープLEDはメーター売りされているモノを使っているので、短くカットした場合は、配線をハンダ付けし直す必要があります。

•

  あー。既製品をそのまま使えない、という意味では少し難易度が上がるわけか。

•

  そうですね。ここで使ったのは、エルパラの「5050テープLED 60LED/m 非防水 RGB 1-5m」です。

•

  光る門松を外に飾っておくなら、防水テープLEDを使う手もありそうね。

█ 防水RGBテープLEDの選択肢

防滴クリアドーム	完全ではないが、そこそこの防水性あり。
全灌防水	水中使用も可能な、IP68レベルの防水性

•

  なお、今回は竹の内壁がツルツルしていて付属の両面テープでは付きが悪かったので、いつも車で使っている車両用両面テープに貼り替えて使用しました。



✔ 3Mの車両用両面テープを使っている。

---

※詳しくは、「LEDテープライトを車に取り付ける方法（アンダーLED編）」参照。

•

  そして、3本の竹のほかに、もう1箇所、根元のライトアップ用にもRGBテープLEDを仕込みました。


•

  このあたりは、お好みでどうぞ。

•

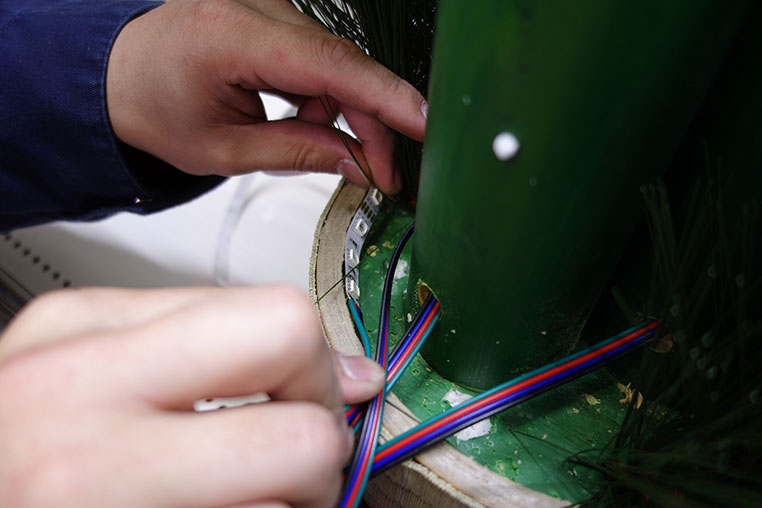

  そして4本のRGBテープLEDの配線を合流させます。


•

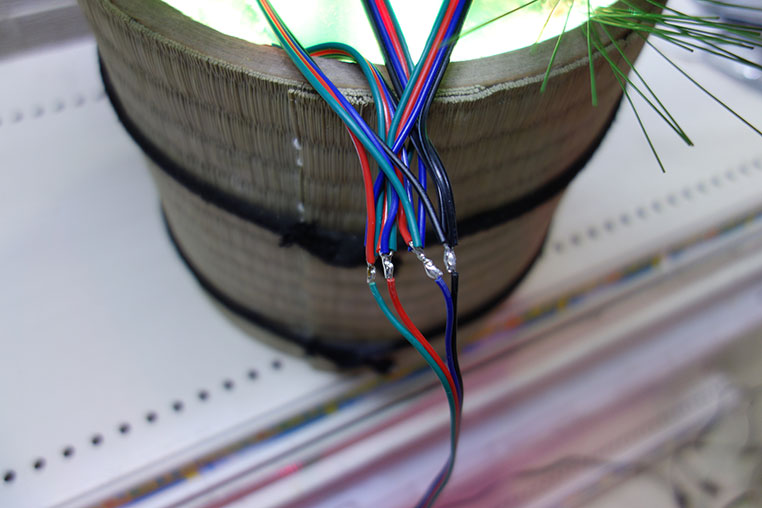

  RGBの4芯線の合流は、通常だと、同じ色の線同士をまとめてハンダ付けしますが、今回はあえて「青」「緑」「赤」で合流させて、RGBコントローラー側の「青」とつなぐ手法を取りました。



✔ 黒の配線は、電源線（プラス線）なので、黒同士でまとめる。ハンダ付けした後は、絶縁処理が必須。

---

※今回使ったLEDは、プラス線が共通で、マイナス線が色ごとに分かれているタイプ（アノード・コモン）だが、逆の仕様のものもある。

•

  へ？ そんなことしたら、青に光るタイミングで、緑に光ってしまったりするんじゃないの？

•

  ハイ。それが狙いで、3本の竹の色が、カブらないように変化したほうがいいかなと思って。

竹の中がいつも違う色に光る！



•

  ナルホド。
  技アリね！

•

  こういうことは車のLED加工ではやりませんが、光る門松なら、そのくらいの派手さはあってもいいのかなと。

•

  意外と本格的なテクニックを使うんだなァ。

•

  この合流配線をつなげた先は、RGBコントローラーってことよね？

•

  そうです。今回は、簡易的なタイプの「ミニRGBコントローラー」を使いました。

ミニRGBコントローラー



エルパラで販売している「ミニRGBコントローラー・アノードコモン」

✔ 他のチョイスについては、「RGB LEDコントローラーの種類と選び方」参照。

•

  これでメインの、竹の筒の中のライトアップができたわね。

•

  あとは、竹の外側には、ピカリ館（※）の店頭で売っているストリングライトを巻き付けました。

  （※）〈akiba LEDピカリ館〉はLED通販エルパラの姉妹店で、秋葉原にある実店舗。


•

  12V電源で光るストリングライトだったのでコレを使ったのですが、この手のLEDは一般的には電池式のものが多いですね。

•

  まあ、門松なら電源は電池のタイプでもいいよね。野本研究員が本格的過ぎるっていうだけで。

•

  これで竹は完成か。

•

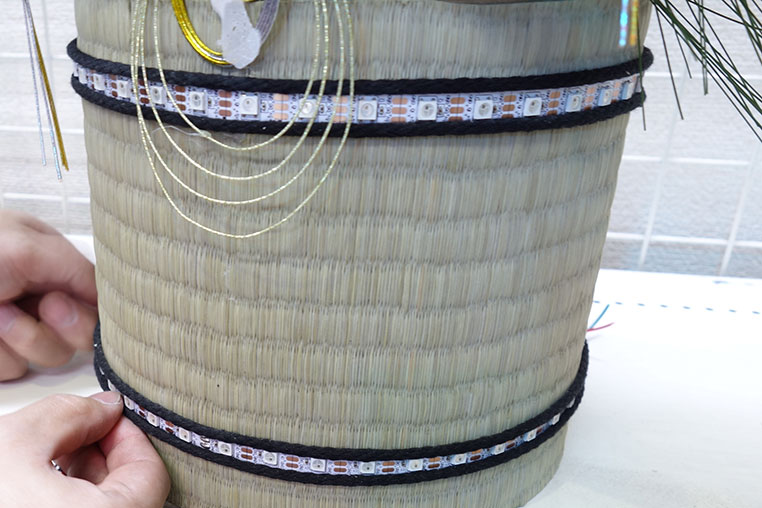

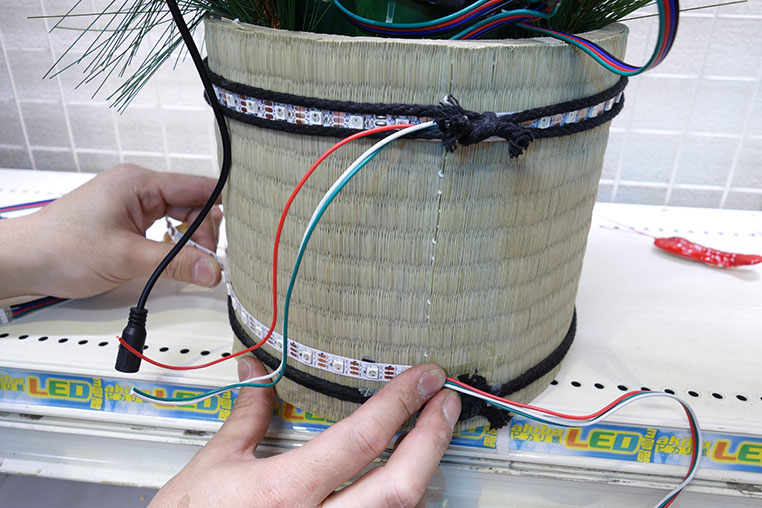

  むしろ（土台）部分には、流れるような動きがほしかったので、ネオピクセルRGBテープLEDを巻き付けました。



✔「Neo Pixel（ネオピクセル）LEDとは？ RGBとどう違う？」参照。

•

  基板がなるべく目立たないように、むしろに巻かれていた縄を使ってカバーします。


•

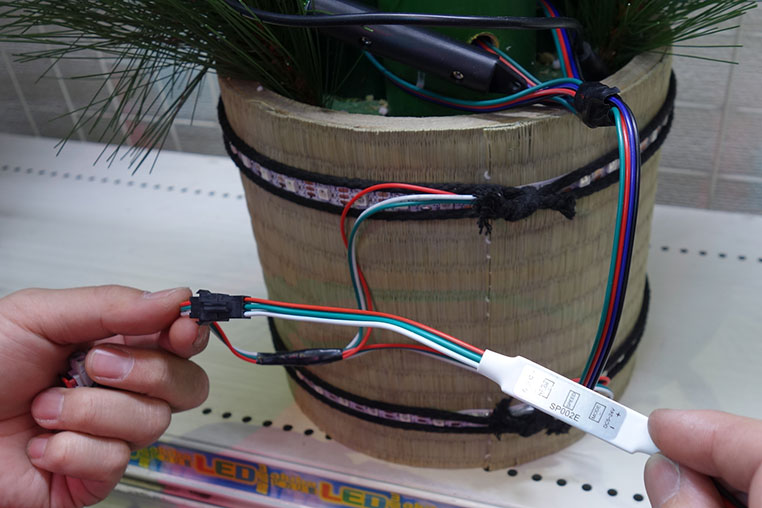

  ネオピクセルの配線は、「mini Neo Pixel RGBコントローラー 3KEY」につなぎます。


•

  なお、ネオピクセルは5V駆動のLEDなので、12V電源だけでなく5V電源も必要になりますね。

•

  電源アダプターについては、最後に触れるとして……

•

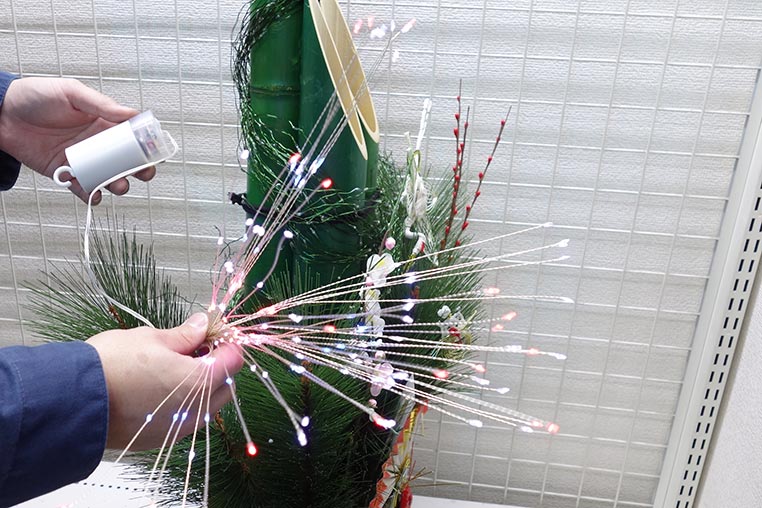

  あとは、松にさしたLED。これはストリングライト 150LED 花火」です。


•

  これは乾電池式のLEDライトです。

•

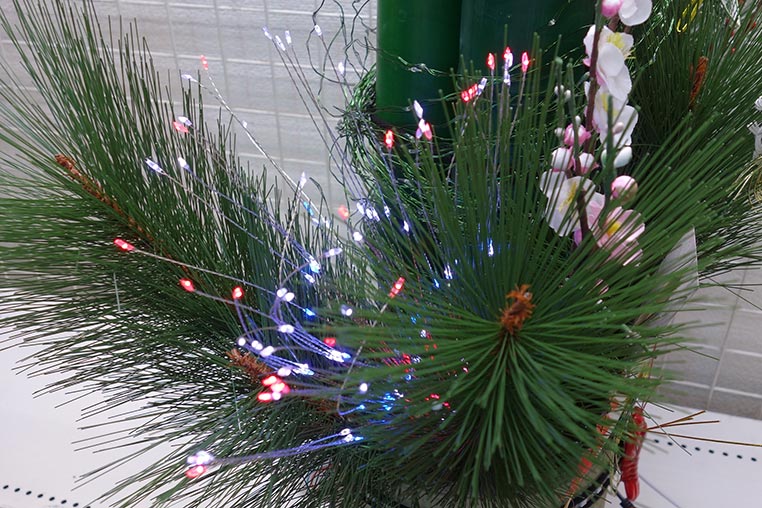

  ワシャワシャっと、松に紛れ込ませるのにピッタリね。

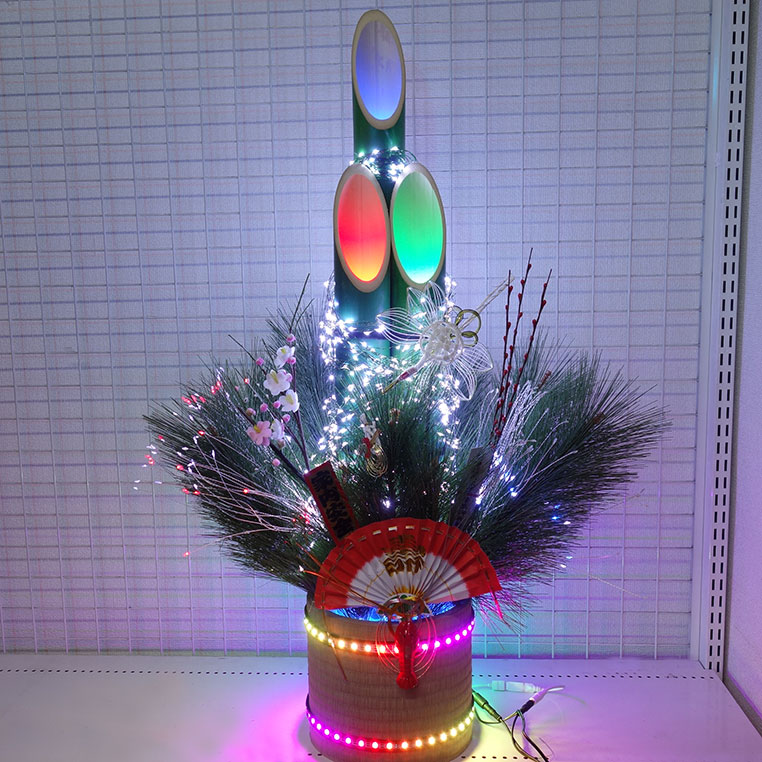

光るLED門松が完成


•

  家庭用コンセントから12V電源と5V電源を取るためには、下記のアダプターを使用しています。

12V電源用	ACアダプター 12V 5A
5V電源用	ACアダプター 5V 2.5A

※この他、接続の備品としてはプッシュ式DCジャックコネクターも使用。

•

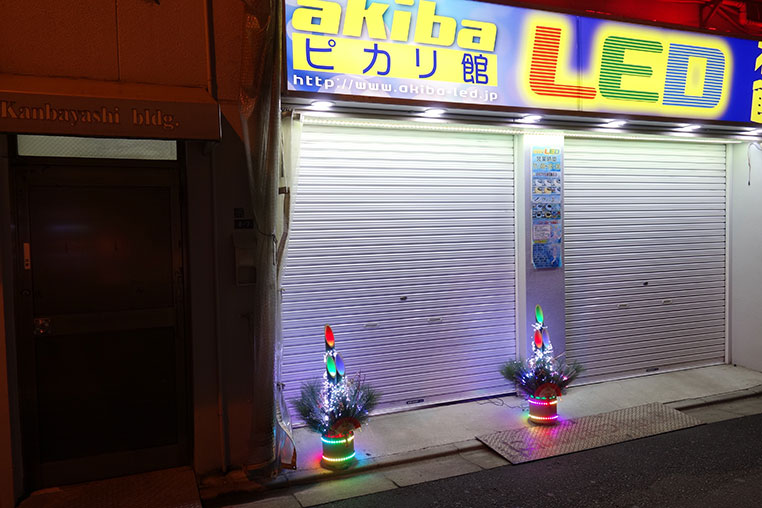

  なお、「光るLED門松の実物が見たい」という人は、AkibaLEDピカリ館に行けば展示してあります。


•

  これを参考に、私も来年は〈光るLED門松〉を作ってみようかな。
