お手軽なバルブ交換DIY
DIYでもLEDヘッドライト化できる！
H4 LEDバルブの取り付け方法
LEDバルブの取り付け
上下のツメを合わせて付けます。IPF製は上と下で、ツメの太さを変えているので……
上下逆さまに付いてしまう心配は、ありません

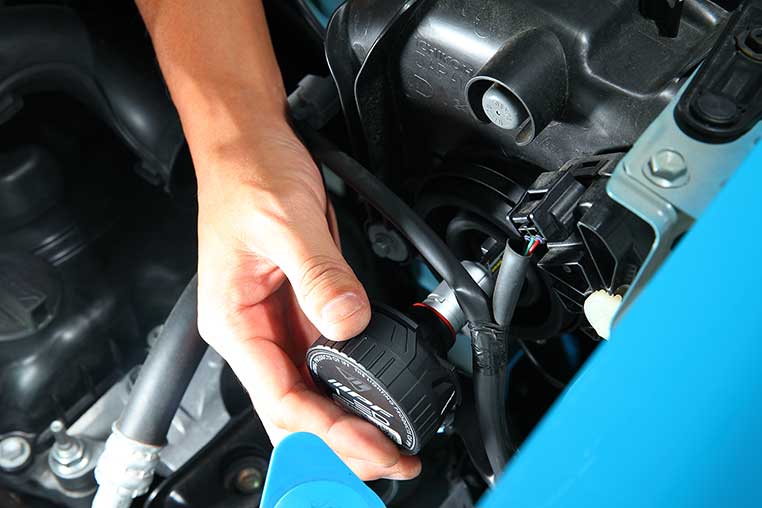

ツメを合わせてバルブを差し込んだら、時計回りに回転させることでロックします。座金が先に付いているのでここはラク。

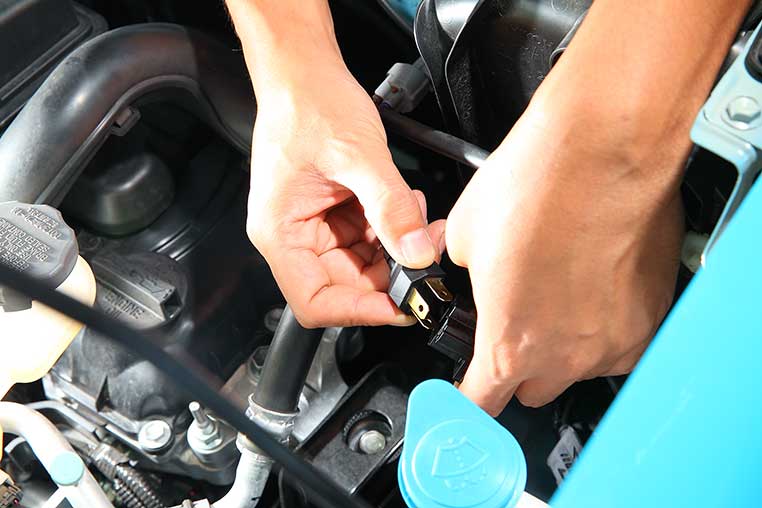

配線カプラーをつなぐ
最初に純正バルブから外した配線のカプラーを、LEDバルブから伸びている三極カプラーとつなげます。

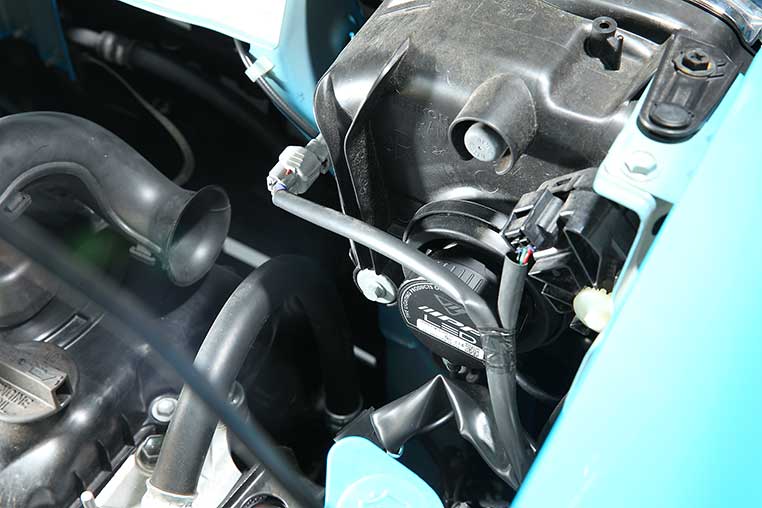

IPFのバルブはドライバー回路も一体化なので、これで終了！

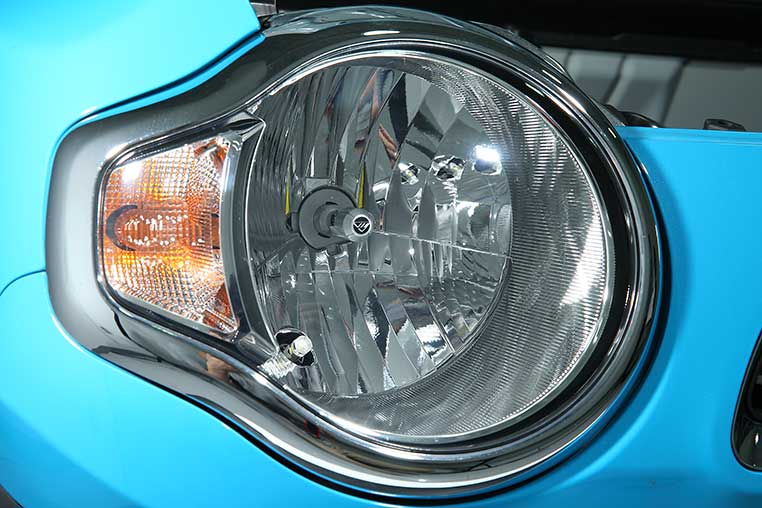

バルブ先端のロゴで
正しい向きで装着できているか確認できる
リフレクターの縦スジに対して光源（LEDチップ）が水平になるのが正常です。この時、ロゴが正しい向きになるよう作ってあります
社外品のLEDヘッドライトバルブを選ぶときの重要な注意点についてはDIYラボ〈動画部〉がYouTubeでも解説しています。
