バルブ交換でLEDヘッドライト化

---

LEDヘッドライトH4（ファンレス）のDIY取り付け方法

LEDヘッドライトバルブ（H4）の取り付け方法。ここではファンレスモデルで実践。ファンレスはLEDバルブとドライバーユニットが別体なので、付け方はファン付きとは少々異なる面がある。※なおファン付きの取り付けは別記事を参照。

•

  LEDヘッドライトバルブ・H4タイプの取り付け方法を解説します。

  ●レポーター：イルミちゃん

•

  以前に、IPFのファン付きモデルを使った取り付け方法は紹介しましたが、今回はファンレスモデルです。

  ※「H4 LEDバルブの取り付け方法（ファン付き）」参照。

  ●アドバイザー：IPF 市川研究員

•

  それって、どう違うんでしょうか？

•

  ファンレスモデルは、LEDバルブとドライバーユニットが別体になっています。

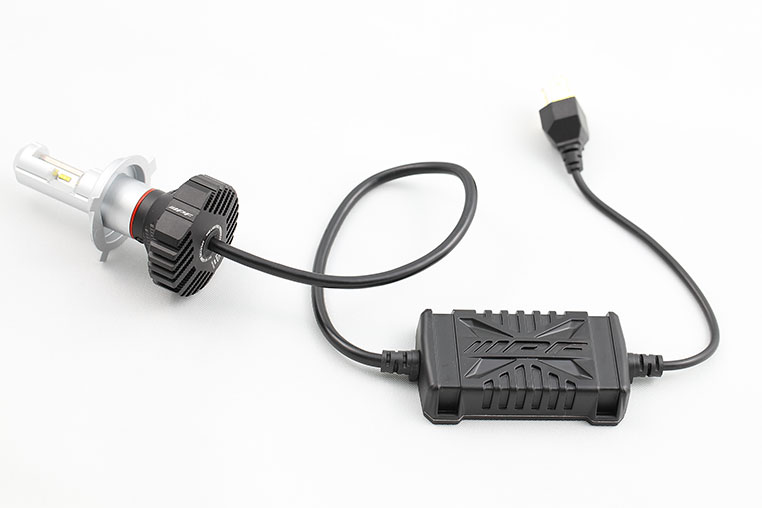

IPFのLEDヘッドライトバルブ「141HLB」。

•

  ファンレスの特長は、「ファンレスのLEDヘッドライトを買う前に、知っておくべき話」を参考にしてください。

•

  取り付けに関して言えば、バルブ交換後に、ドライバーユニットの固定が必要ですね。

•

  ファン付きより、手間が増える？

•

  ひと手間増えます。ただ、バルブ後部が小型化されているので、ヘッドライト後方スペースが狭い車などでの取り付け性はアップしているとも言えます。

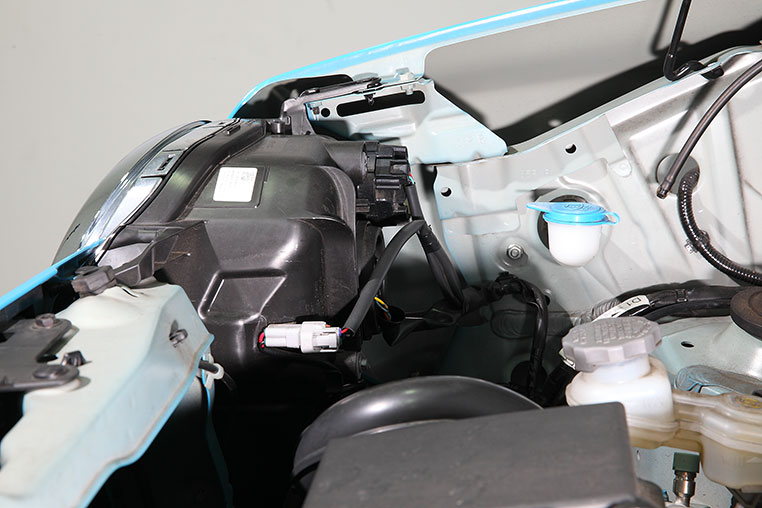

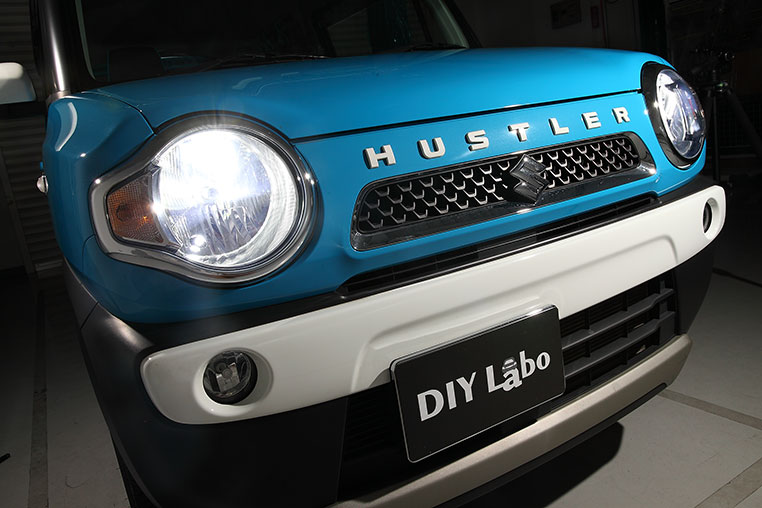

今回のモデル車：ハスラー


•

  では、さっそく取り付けてみましょう。

•

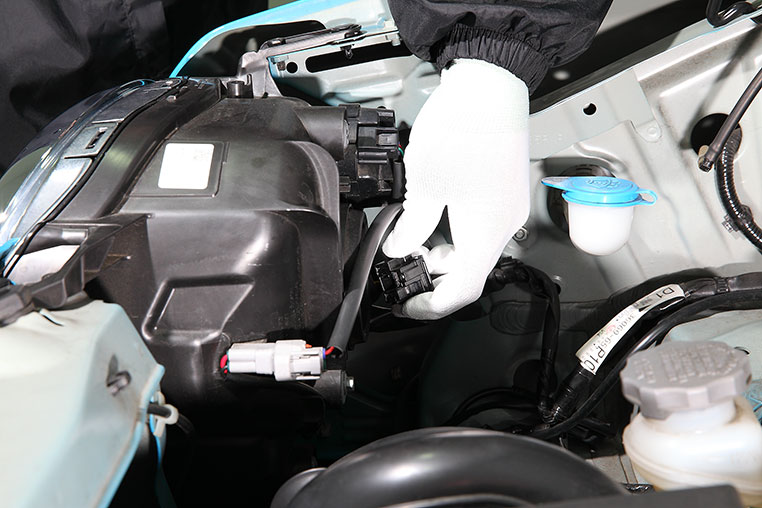

  まずは、純正のヘッドライトバルブにつながっている配線のカプラーを抜きます。

•

  今までに一度も外したことのない車の場合は、けっこう固いかもしれません。


•

  引っ張れば抜ける車種もありますが、ツメがあると、ただ引っ張るだけでは外れない場合もあります。

•

  H4は膨大な車種があるので、いろいろですよね。

•

  左右両側を挟むように持つと、ツメが解除されて引き抜けるケースなどもあります。

✔ 抜けない場合も、ムリは禁物。「ヘッドライトのH4バルブが外れない！ コネクターの外し方は？」の記事を参考にしよう。

•

  H4タイプのバルブの場合は、後部に防水用のゴムカバーが付いているので、これをめくるようにして外します。


•

  このゴムカバーは、バルブ交換後に付け直す（流用する）ので、なくさないようにしましょうね〜。

•

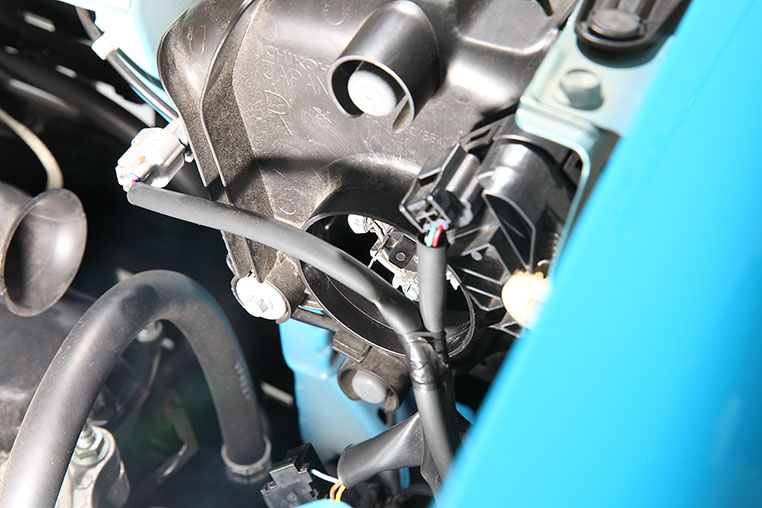

  次に純正ヘッドライトバルブを外します。H4の場合は、止め金（とめがね）で押さえるように固定してあるので、止め金を外してフリーにします。


•

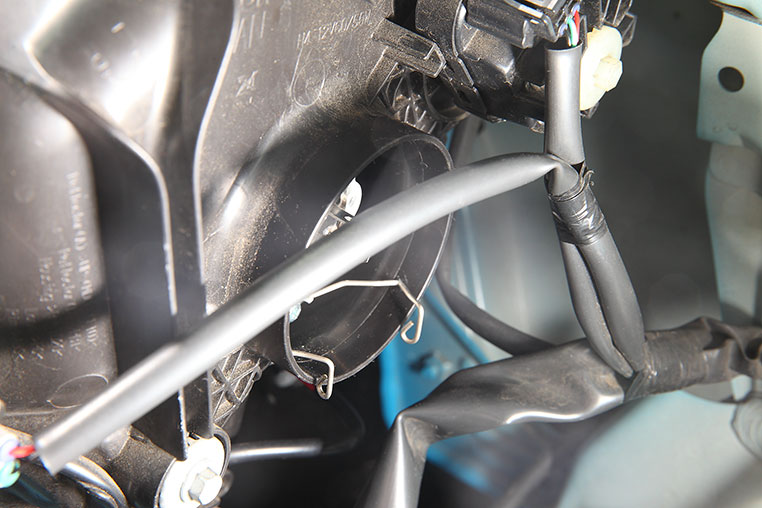

  止め金による固定を解除すれば、バルブ本体を後部に引き出せます。


•

  なお止め金の形状は、同じH4でも車種によっていろいろです。どういう風に引っ掛けてあるかを見ながら、押さえを解除しましょう。

•

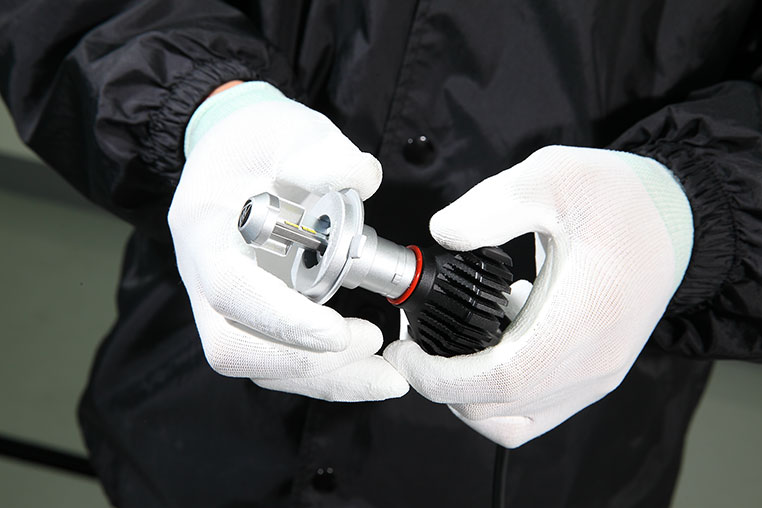

  IPFのLEDヘッドライトバルブは、先に台座（座金）を取り外します。一体のまま取り付けてしまうと、手が入らずに止め金固定ができませんので。


•

  素手だと手が痛い。
  手袋をするとよいでしょう。

•

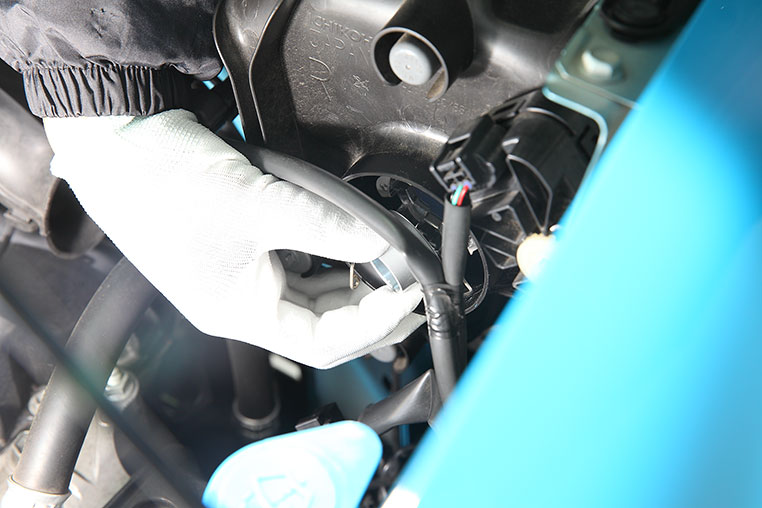

  先に台座を取り付けます。カマボコ型になっているので、向きを合わせてハメコミます。


•

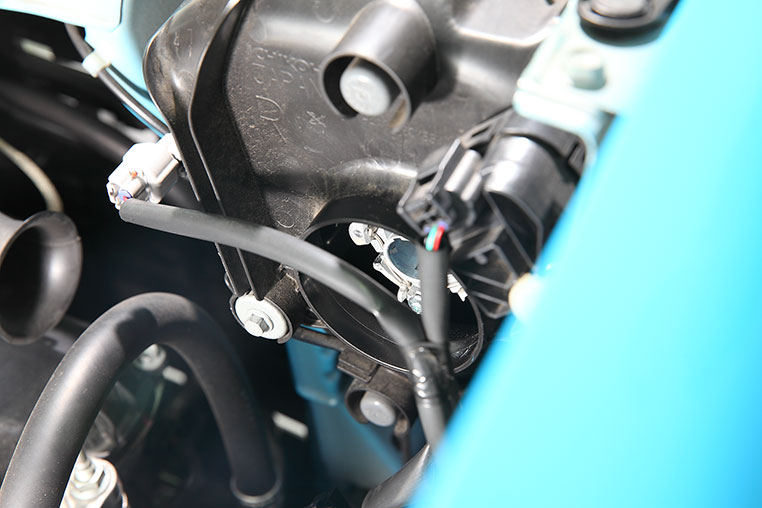

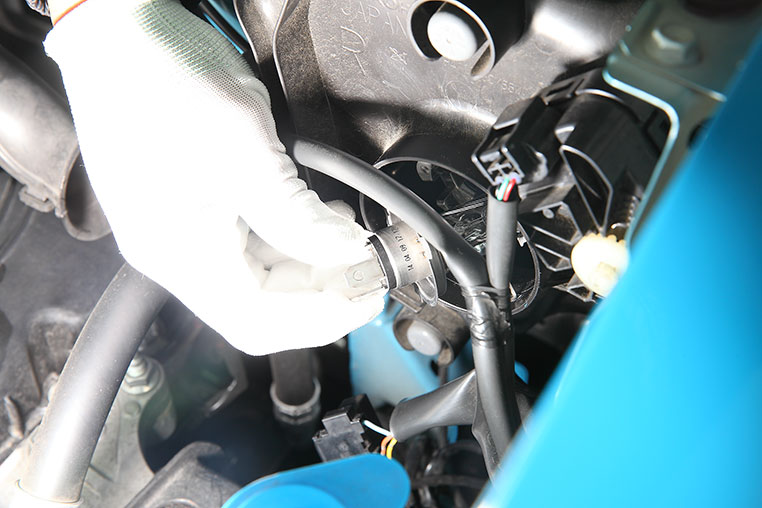

  そして純正バルブを固定していた止め金を使って、台座を先に固定します。


•

  台座の向きがズレたまま、無理矢理止め金のバネの力で固定すると、LEDバルブの方向も狂う。注意です！

•

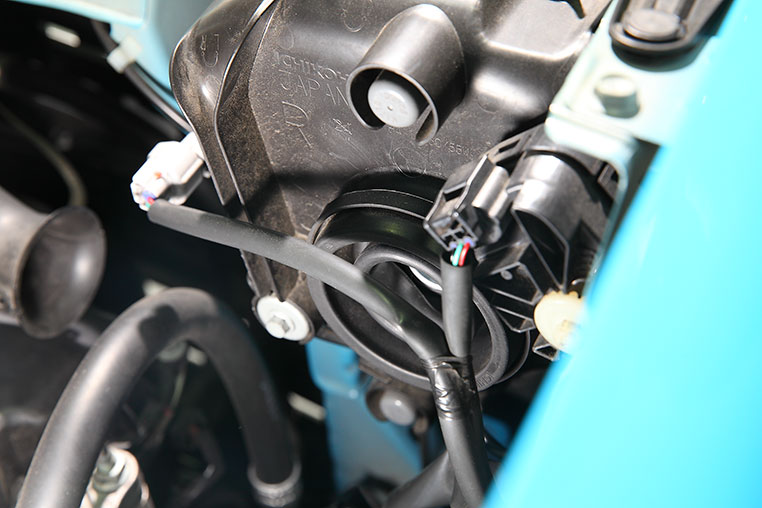

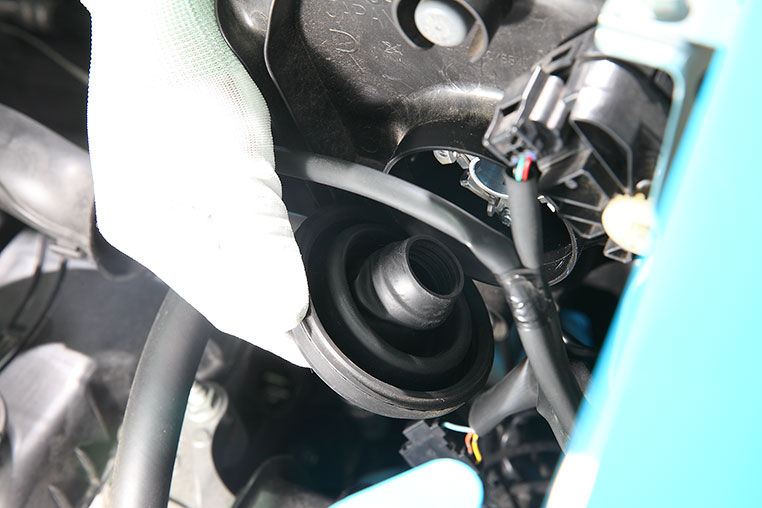

  続いて、最初に外した純正の防水ゴムカバーを付け直します。


•

  この時の注意点。きちんと台座の根元まで密着するように押し込むことです。


•

  ヘッドライトの裏なので見えにくいですが……

•

  目に見える状態で説明すると、以下のような状況です。

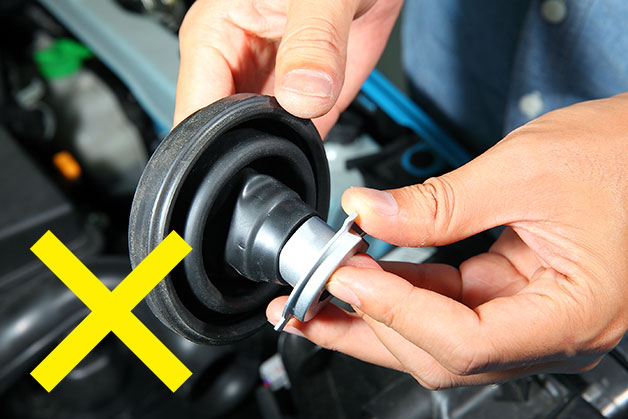

ダメな取り付け例



かぶさっているだけで、台座の根元までゴムが密着していない。これはライト内に水が侵入する原因になる。

正しい取り付け例



台座に根元までしっかりカバーされた状態。実際の作業は見えにくいライト裏だが、これと同じ状態を作る。

•

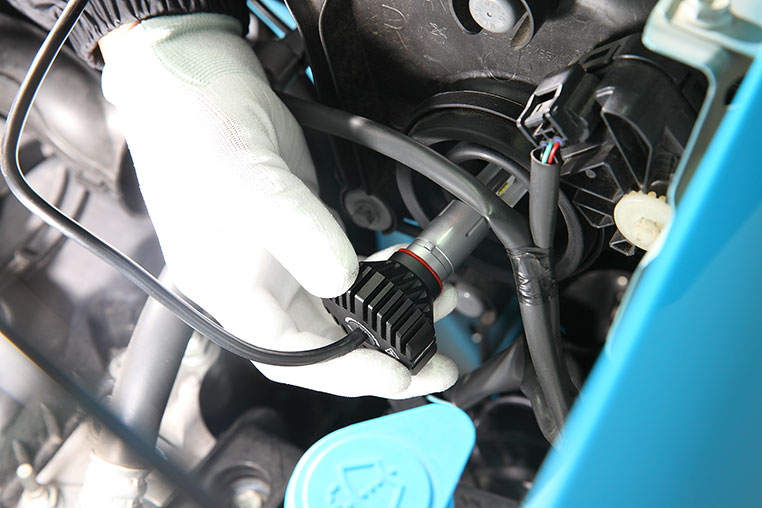

  LEDヘッドライトバルブを取り付けるときは、上下のツメ位置を合わせて差し込みます。


•

  ツメ位置が合っていないと、差し込めない作りです。

•

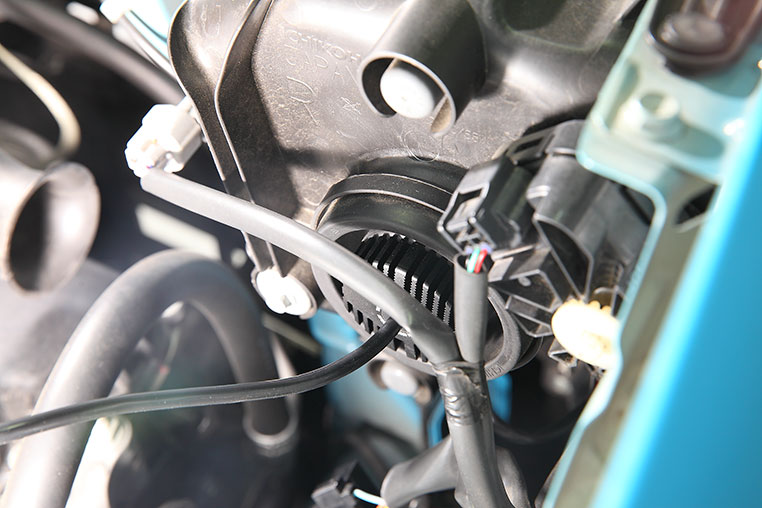

  バルブを差し込んだら、時計回りに回転させることでロックする仕組みです。


•

  バルブ本体の固定は終わりました。

•

  残る作業がドライバーユニットの固定です。


•

  この箱を固定しないとダメなんですね。

•

  そうですね。フリーの状態にしておくと、配線が引っ張られて根元に負担がかかってしまったり、振動でこすれたりする。なんらかの固定は必要です。

•

  どこに付けましょう？

•

  ベストな取り付けは、しっかりとした平面があってタイラップ（結束バンド）で固定できること……なんですけど、そうそう都合の良い場所がなかったりもします。

•

  なるほど。

•

  場所がない場合は、太い純正ハーネスにいっしょに固定するといった方法を取ります。

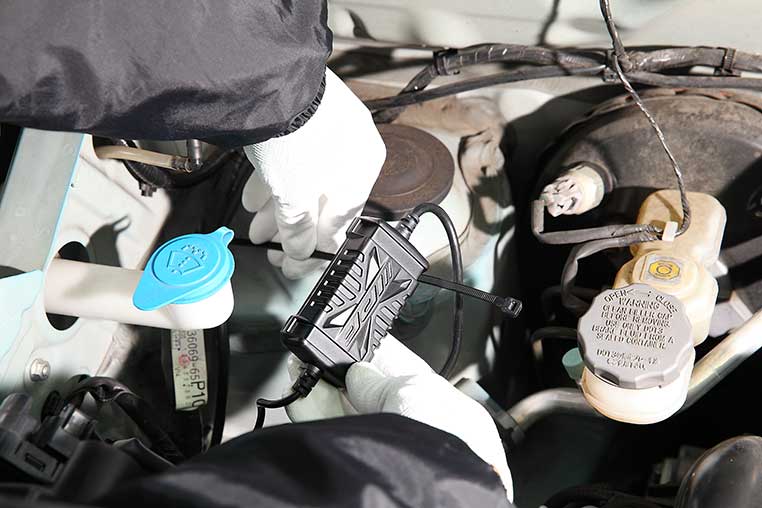

タイラップを通す穴があるので……

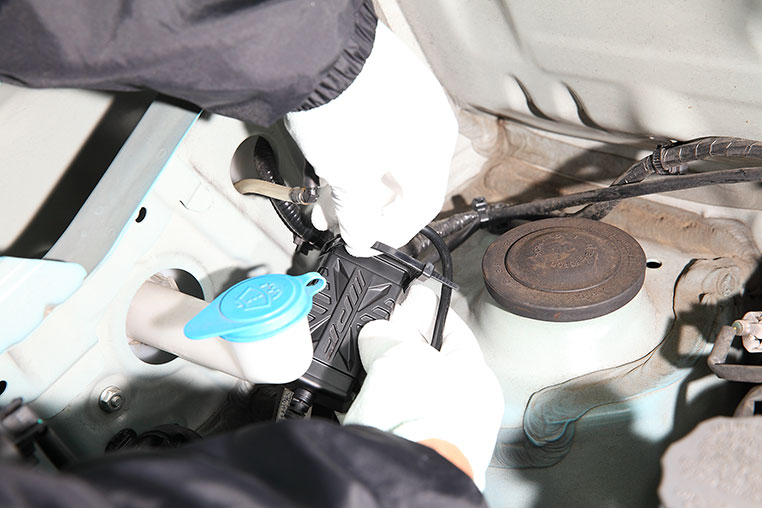

太めの純正ハーネスにくくりつける

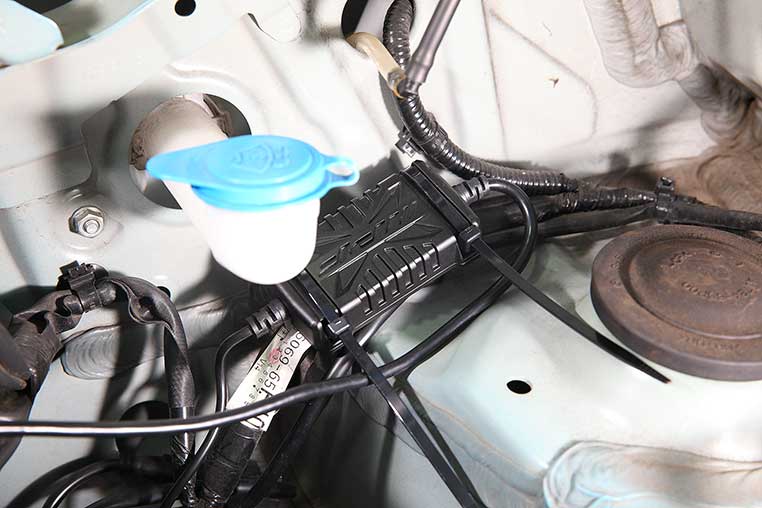

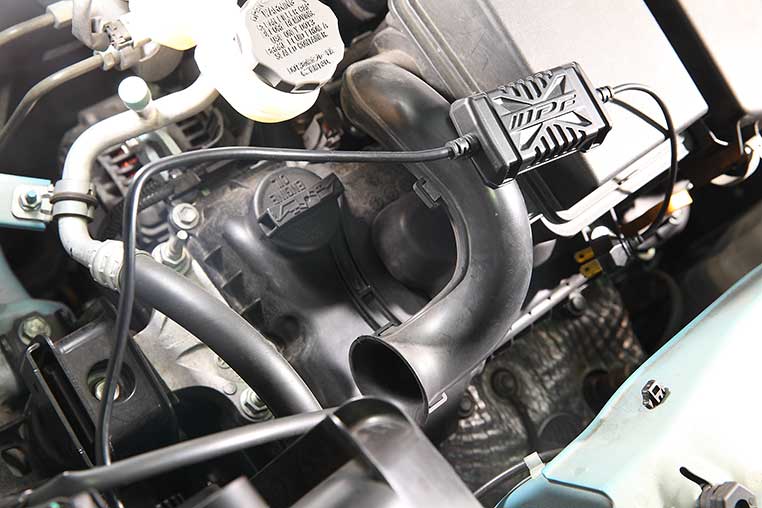

こんな感じに固定する


•

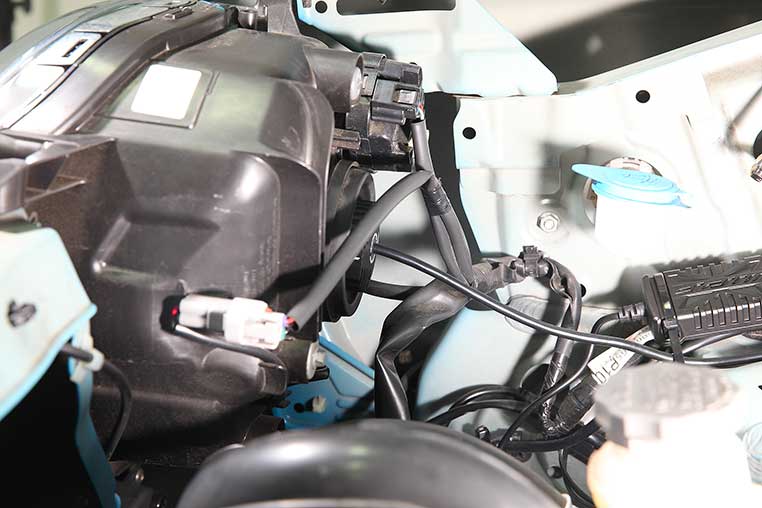

  取り付け後に純正配線のカプラーとつなぎます。だから、純正配線とつなげる範囲内で、固定位置を決めます。


•

  なお、IPFのドライバーユニットは薄型に設計しているのもポイント。コアサポートの上に固定する場合などには有利です。※分厚いとボンネットに当たりやすい。
