ルームランプ連動＋ACC連動＋イルミ連動（減光）のLEDフットランプの作り方╱後編

• 1
• 2
• 3

ルームランプ連動・ACC連動で点灯して、イルミ連動で減光する、高機能フットランプをDIYで作る方法の続き。5極リレーを2個使うのは前回と同じだが、使い方が違う。リレーへの理解が深まる、学ぶところが多い配線だ。

•

  「ルームランプ連動＋ACC連動＋イルミ連動（減光）のLEDフットランプの作り方」の続き。

  ●レポーター：イルミちゃん

•

  今回はもうひとつ、別のリレー回路の組み方も紹介しましょう。

  ●アドバイザー：CEP 服部研究員

•

  使うリレーは同じですか？

•

  ハイ。5極リレー（1c接点リレー）を2個組み合わせて使うという点は同じです。

•

  フムフム。

•

  ルームランプ連動・ACC連動・イルミ連動の3つをミックスさせるために、3者の極性を揃えたい……という考え方は前回と同じです。

•

  では、ACC電源やイルミ電源をマイナスに変換するために、5極リレーを使うんですね。

•

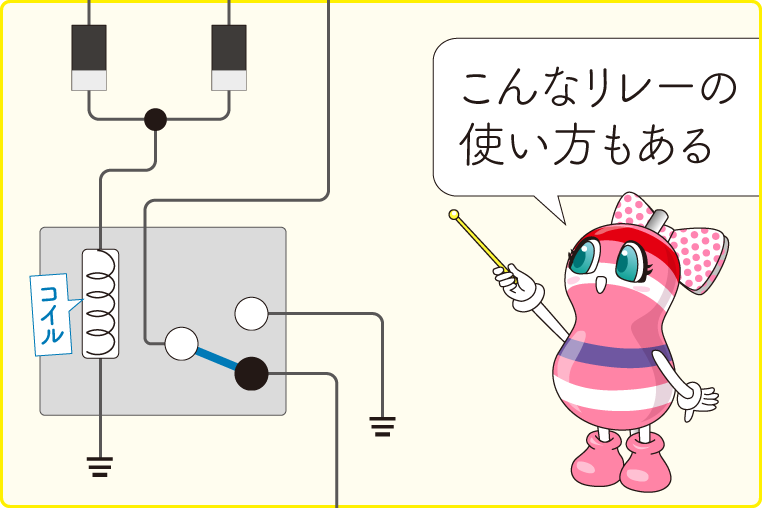

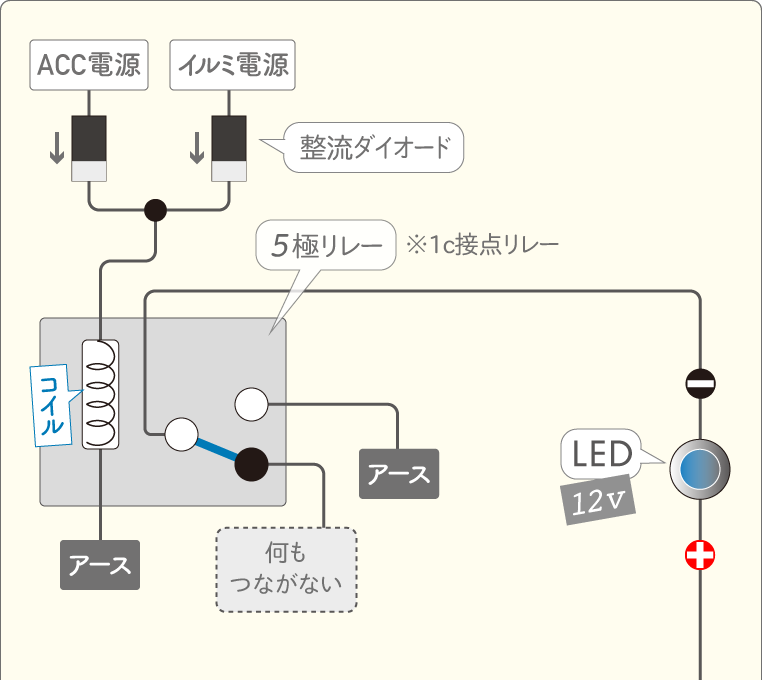

  そうですね。ということで、LEDのマイナス側にリレーを付けて、このように配線します。



---

•

  アレ？ ……これは、ACC電源とイルミ電源を、両方まとめてリレーのコイルに流す？

•

  そうです。こうすると、リレーひとつで、ACC電源とイルミ電源の両方に連動させることができます。

•

  こんな使い方アリなんだ！

•

  ただし、この場合は、ACC電源とイルミ電源のラインそれぞれに整流ダイオードを入れておくのが必須になります。

•

  これが無いと、どうなるかと言いますと……

•

  イルミオンで、ACCの回路にも電気が流れてしまいますし、その逆の現象も起こります。

•

  ではスモールオンで、ACCオンになってしまったりするのか。

•

  そうなるか、あるいはイルミの回路に負荷がかかりすぎて、イルミのヒューズが飛ぶと思われます。

•

  ……なるほど。
  整流ダイオードを忘れずに！

•

  ただ、ここで使う整流ダイオードは大きい容量は必要ないので、1アンペアなどでOKです。



コムエンタープライズの線付きダイオード（1A）。「保守パーツ」用に単体販売されている。

•

  この回路に流れる電流は、リレーを動かすための僅かな電流に過ぎませんので。

•

  なるほどね。

•

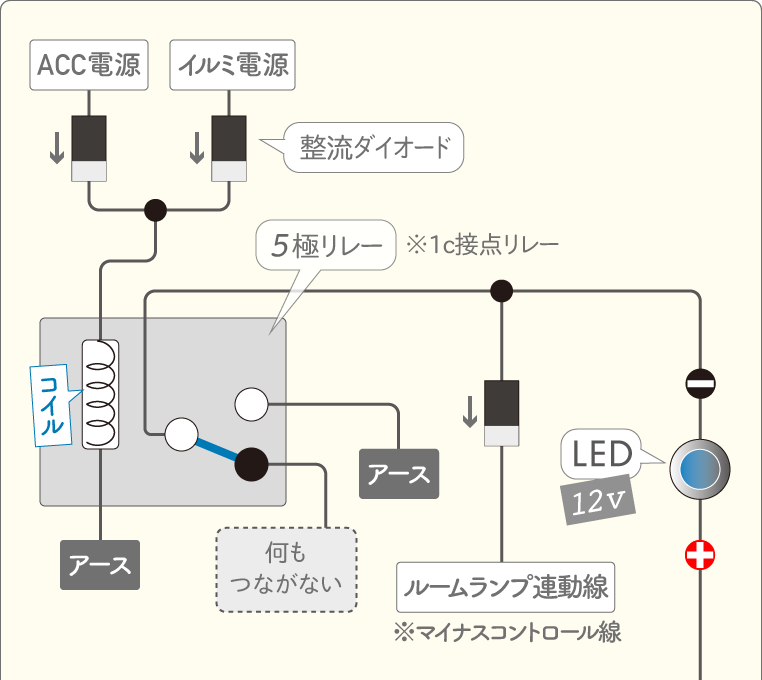

  そして、ルームランプ連動線（マイナスコントロール）を合流させます。LEDのマイナス側はこうなりますね。



---

•

  なんと、5極リレーひとつで「ルームランプ連動＋ACC連動＋イルミ連動」ができてしまうという……。

•

  単に3つに連動してLEDフットライトなどが光ればいい、ということであれば、あとはLEDのプラスに常時電源を取るだけでいいですね。

•

  これはシンプル！

•

  けれど今回は、イルミオン（スモールオン）のタイミングでは減光点灯させたい意図があります。

•

  あ、そういえば、これだとイルミオンでもマックス点灯ですね？

•

  減光する仕組みは、LEDのプラス側で作ろうというのが、今回のパターンです。

•

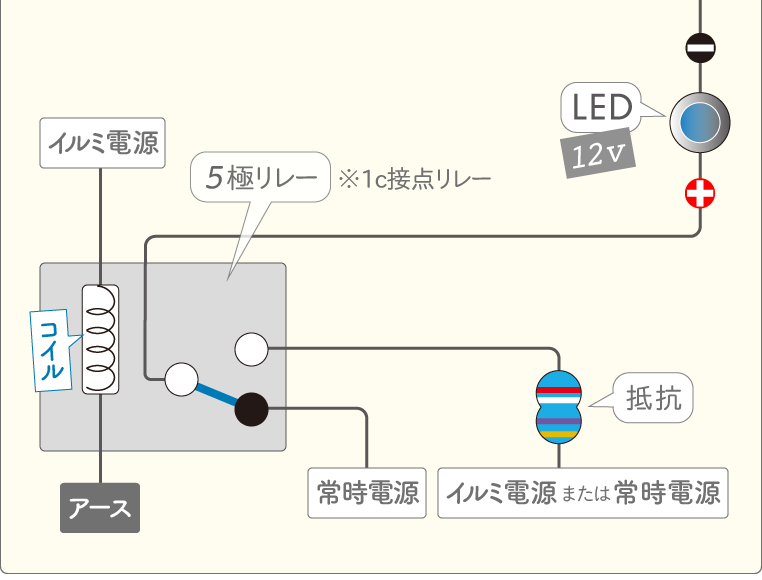

  LEDのプラス側にはもうひとつ5極リレー（1c接点リレー）を使って、このように配線します。


•

  これは……？

•

  普段は常時電源が優先的にLEDに流れますが、イルミオン（スモールオン）のタイミングでリレーが切り替わります。その先にだけ抵抗を付けておくのです。

※ 抵抗については前ページと事情は同じ。

•

  なお、抵抗の先はイルミ電源でも常時電源でもいいです。どちらにしてもイルミオン時しか電気は流れませんので。

•

  なるほど、この仕組みでも減光ってできるんだ。

•

  そうなんです。マイナス側では、ACCオンやイルミオンの検知のためにリレーを使い、減光する仕組みはプラス側に作っておくというパターンですね。

•

  両者の回路を合わせると……全貌としてはこうなる（↓）

ルームランプ連動＋ACC連動＋イルミ連動（減光）


•

  こんな配線もアリなんですねぇ。……リレーは深い。

•

  前回の回路はマイナスコントロールでしたが、今回のはプラスコントロールとマイナスコントロールの合体版みたいな感じですね。

•

  プラスマイナスコントロール！

•

  言ってみればそんな感じです。

•

  プラスコントロールかマイナスコントロールのどっちかなんだと思っていましたが……

•

  両方を使う場合もありますよ。

•

  どっちがいいんだろう？

•

  どっちの回路で組んでも、LEDの光り方は同じ。どちらでも、組みやすいほうでやって頂ければと思います。

•

  ……それは妙な話だな。

•

  ……なにがですか？

•

  どっちで組んでも同じなら、前回のマイナスコントロールでも目的は達成できていたのに、なぜ服部研究員はわざわざプラスマイナスコントロールまで持ち出して来たの？

•

  プラスとマイナスの、両方でコントロールしたほうがいい場面もあるからですよ。そのために「こういう使い方もあるよ」ということを知ってほしかったのです。

•

  ……ほほう。
  それはどういう場面のことなのでしょうか？
