リレーの「a接点」「b接点」「c接点」の違い

リレーを実践的に使いこなす連載。今回のテーマは、リレーの「a接点」「b接点」「c接点」。初心者的には、突き放され感ある専門用語だが、汎用リレーを買う時に知らないといきなり困る。そして、わかってしまえばわりとシンプル。

•

  汎用リレーを買うときに知らないと困る、「a接点」「b接点」「c接点」というコトバの違いについて、解説していきたいと思います。

  ●アドバイザー：DIYライフ 藤本研究員

•

  車で使うから12V用をください、だけではダメなんですね。

  ●レポーター：イルミちゃん

•

  リレーにもいろいろ種類があって、「a接点リレー」とか「b接点リレー」といった言い方をすることがあります。

•

  リレーの種類って、4極リレーとか5極リレーじゃなくて？

•

  それは端子の数（配線をつなげる数）を表した言い方ですが、一般的な汎用リレーを買うときには、その言い方よりも、「a接点」「b接点」といった表現が出てきます。

•

  ほほう。
  そうなんだ。

•

  まず、a接点リレー。これはコイルに電気が流れた時に、接点がオンになるタイプのリレーのことです。

•

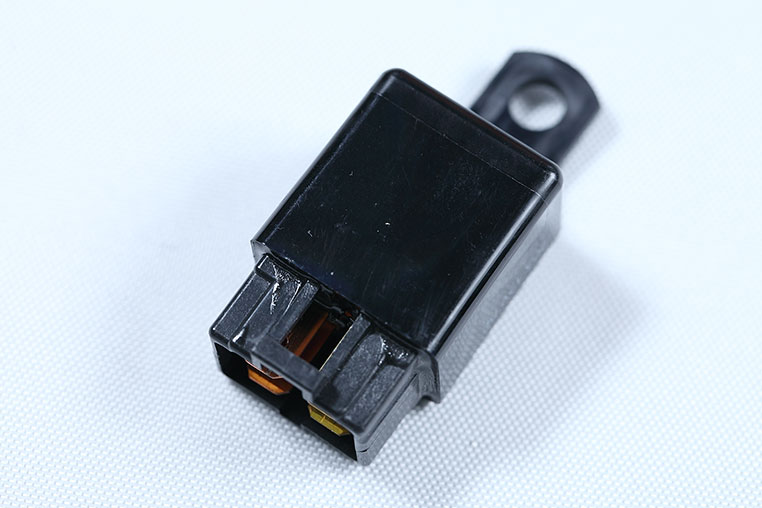

  前回に引き続き、DIYライフの12Vリレーを例に説明すると……

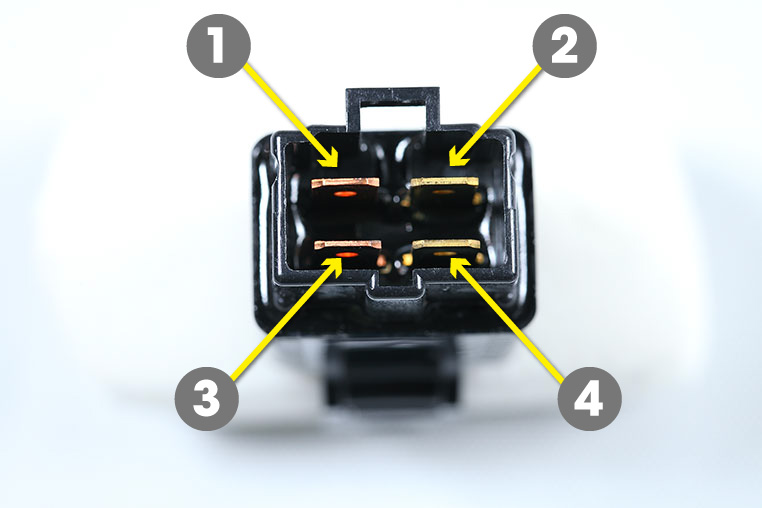

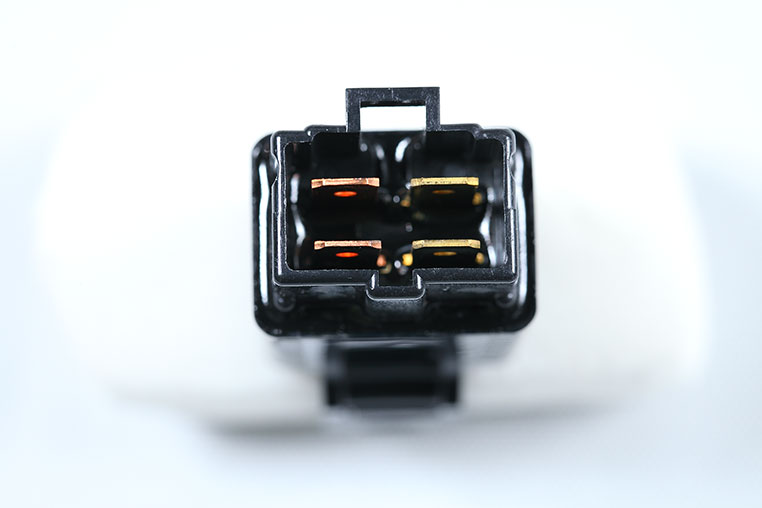

リレーの端子の番号は、リレーの説明書等で確認できる。

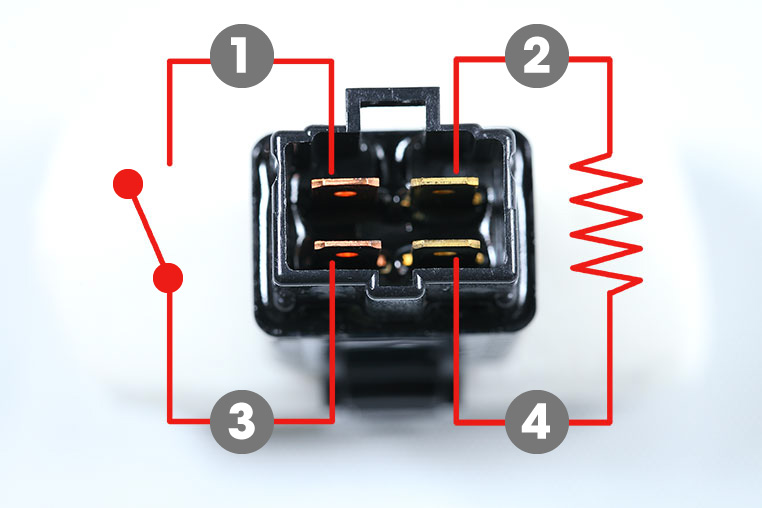

通常だと1番と3番の間のスイッチはオフだが…

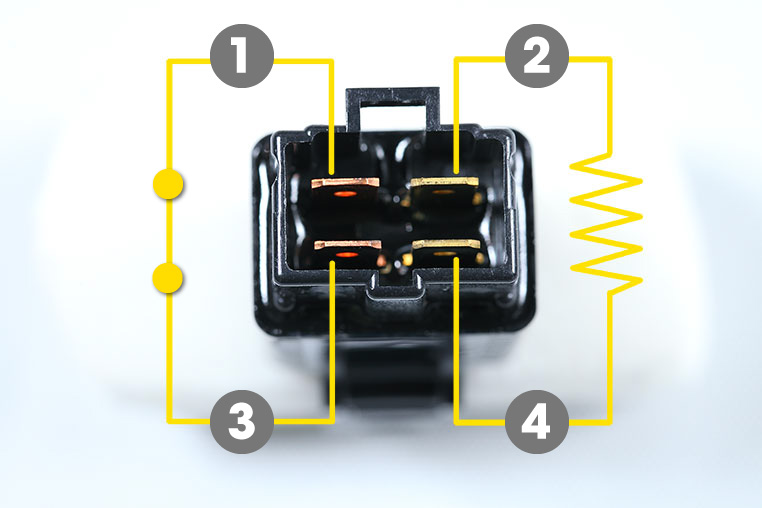

2番と4番の間のコイルに電気が流れると、オンになる


•

  これが、一番オーソドックスな「a接点リレー」。

•

  前回教わったパターン（※）ですね。

  ※「リレーの端子への配線方法」参照。

•

  例えばスモールオンの間だけ、バッ直の電源を電装品に流す、なんていうバッ直リレーの動作もこのパターンです。

•

  つまり、電源取り出しでよく使うのが「a接点リレー」？

•

  そうですね。車業界で、「リレーを使って電源を取る」という場合には、このa接点リレーを指していることが多いと思います。いわゆる4極リレーとも言いますね。

•

  端子が4つあるから、4極リレーですね。


•

  でも、同じ4極リレーでも「b接点」というのがありますよ。

•

  えー！
  4極リレー＝a接点ではないのか。

•

  b接点リレーとは、コイルに電気が流れている間だけ、接点がオフになるリレーのことです。

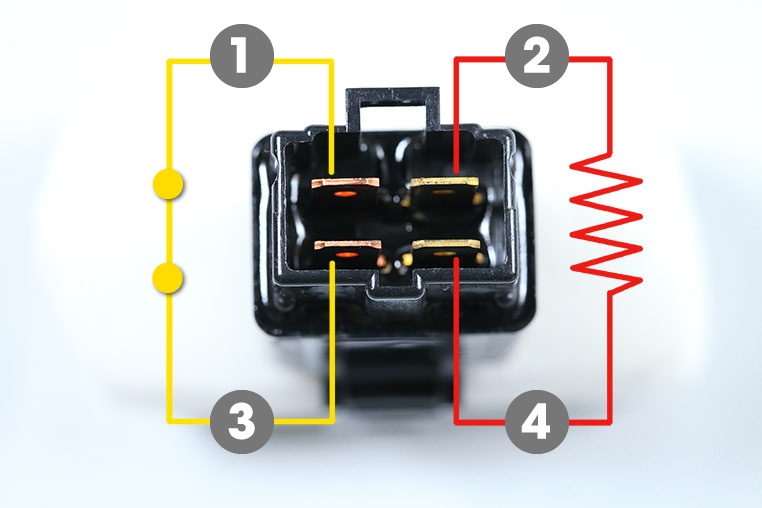

通常だと1番と3番の間のスイッチがオンの状態

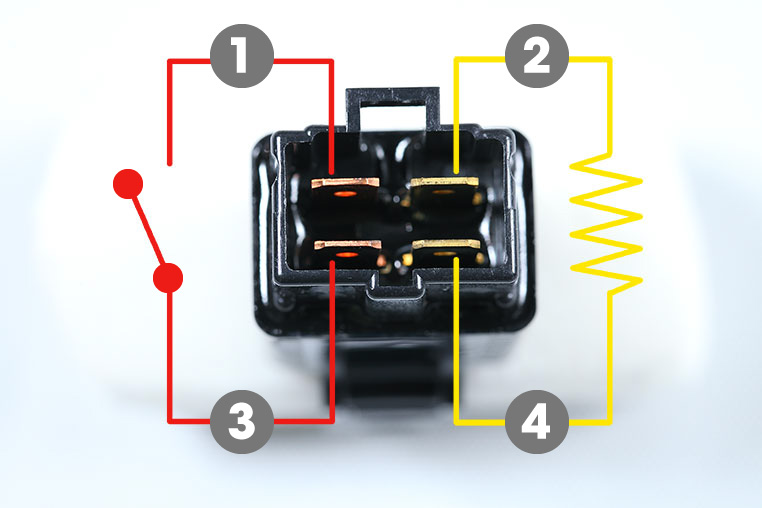

2番と4番の間のコイルに電気が流れると、オフになる


•

  これ、どう使えばいいのでしょう？

•

  え〜っと、例えば「スモールオンの間だけデイライトを消す」といった制御ができますよ。

•

  あー、そういうことね。

•

  何かの電気に連動させる形で、何かの電装品をオフにしたいときに使えるのが「b接点リレー」です。

•

  そして、a接点リレーとb接点リレーをひとつにまとめたのが、c接点リレーということになります。

•

  どういうことですか？

•

  コイルに電気が流れている間オンになる接点と、オフになる接点を合体させるとこうなります。



定番のエーモンの5極リレーの例。これもc接点リレー。

•

  コイルに電気が流れている時と、いない時で、接点が切り替わるタイプのリレーが、c接点リレーです。


•

  c接点リレーは、1つの電源に2つの電装品をつなげて、切り替える、という用途ですね。

•

  これはつまり、5極リレーってこと？

•

  そうですね。c接点リレーは端子が5つ必要なので、5極リレーということになりますね。

•

  ところで、DIYライフが販売しているのは、最初のa接点リレーでしたね。



DIYライフの12Vリレーは、オーソドックスなa接点リレー。別売りでソケットも販売している。

•

  今回の話の流れでいくと、次はb接点リレーも販売するんですか？

•

  いや、車の電装では、b接点リレーはほぼニーズがないので、販売予定はないです。

•

  え、ニーズがない？ スモールオンで何かを消す、なんて需要はありそうな気もするんですけど？

•

  それはね〜、車業界ではc接点リレー（5極リレー）が普及し過ぎてしまっているからなんですよ〜。

•

  でもbとcでは、役割が違うのでは？

•

  c接点リレーは、「コイルに電気が流れていると、オフになる接点」を持ち合わせているので、この端子にだけ電装品をつなげば、b接点リレーと同じことができるんです。

•

  つまり、スモールオンに連動させて、デイライトを消すとかフォグランプを消すとか……、

•

  c接点リレーならできます。電装品AとBの切り替えではなくて、電装品Aと電装品ナシの切り替え、と考えればよいですね。

•

  なるほどね！

•

  電源取り出し用途ではa接点リレー（4極リレー）、それ以外の応用ではc接点リレー（5極リレー）という2種類で、リレーが語られているのが車業界の実情であります。
