できる！ リレー講習

---

リレーの端子への配線方法

リレーを実践的に使いこなす連載。今回のテーマは、汎用リレーの端子の意味と、配線方法。どの端子にどう配線をつなげばいいのか、初心者向きに解説する。

•

  汎用リレーの使い方を、初心者向きに分かりやすく解説していきます。

  ●アドバイザー：DIYライフ 藤本研究員

•

  一般的な汎用リレーは、こんな感じの黒い箱（↓）。配線も付いておらず、どうつないだらいいのかサッパリ分かりません。

  ●レポーター：イルミちゃん



DIYアイテムのセレクトショップ、DIYライフの12Vリレー

•

  ところで！ 配線のつなぎ方以前に、車（12V車）で使うつもりなら、まず、12Vリレーを選びましょうね。

•

  12Vとは限らないってことですね？

•

  もちろんそうです。世の中にはいろいろな仕様のリレーがありますので。

•

  というわけで、ここではDIYライフの12Vリレーをモデルに説明していきます。

•

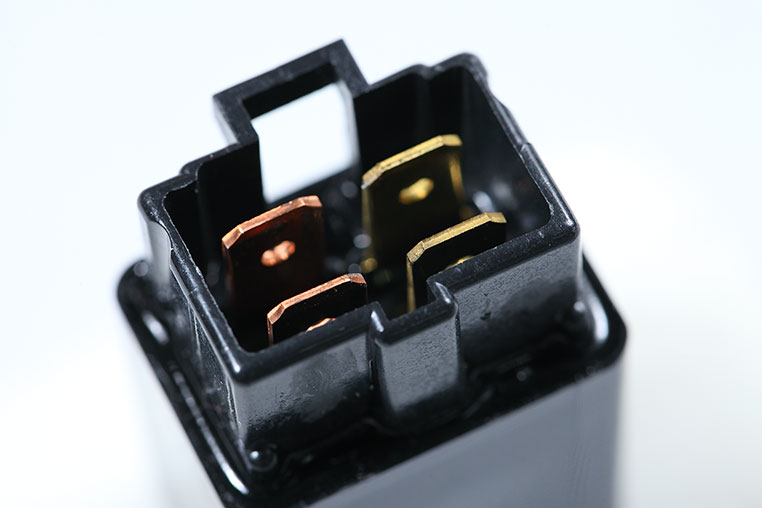

  リレーを下から見ると、こんな風に端子が並んでいるんですよ。

リレーの端子


•

  4つの端子がありますね。

•

  それもリレーの種類によりますが、いわゆる定番のリレーだと4つですね。4極リレーなどとも呼ばれます。

•

  フムフム。

•

  この4つの端子には、番号があります。


•

  どの端子が何番なのかは、説明書や仕様書で確認してください。

•

  DIYライフの12Vリレーだと、上のような番号・順番なんですね。

•

  そしてリレーの内部（↓）。
  このようにつながっているんですよ。


•

  1番と3番の間にはスイッチ（接点）があり、2番と4番の間にはコイルがあります。

•

  1番と3番・2番と4番が、それぞれペアになっているんですね。

•

  で、2番と4番との間に電気が流れると……、


•

  1番と3番の間のスイッチ（接点）もつながる。これが、リレーの仕組みです。

•

  はあ……。

•

  え〜!!
  なにそのため息。わかりやすいでしょう？

•

  2番と4番に電気が流れると、1番と3番がつながる……

•

  そうそう。

•

  ……と言われても、だからどうするの？ って感じなのですが……

•

  ナルホド。では、車の使用シーンに置き換えて考えてみましょう。

█ リレー端子への配線例

•

  このように（↑）つなぐと、何が起こるのか？ 考えてみましょう。

•

  え〜っと、この配線例だと、1番の電装品と、3番のバッテリーの間にスイッチがある状態ですね。

•

  そうです。そして通常の状態だと、1番と3番の間のスイッチはオフです。


•

  つまり、3番のバッテリーの電気は、1番の電装品には流れませんね。

•

  電装品が動かないってことですね。

•

  ところが、スモールランプをオンにすると、2番に電気が流れてきます。

•

  で、相手の4番は、ボディアースしているわけだから……


•

  2番に電気が来た段階で、自動的に2番→4番へと電気が流れることになります。

•

  2番と4番の間には、コイルがあるとかナントカ言ってましたよね。

•

  これが電磁コイル。ここに電気が流れると、1番と3番の間のスイッチがカチーンってオンになるのですよ。

•

  ほほう。そうすると、つまり、止められていたバッテリーの電気が電装品に流れるんだ。

•

  そうそう。これで、スモール連動でバッテリーの電気が流れる。いわゆるバッ直ができあがり♪

•

  なんとッ!! 隊長、いきなりリレーが使えるような気がしてきました。

•

  分かってしまえば、簡単でしょ？

•

  端子の意味は分かりました。ところで、どの端子を使って配線をつなぐんですか？ なんか平べったいから、ギボシ端子では無理っぽいし。

•

  配線の接続は平型端子を使えばいいのですが、DIYライフの12Vリレーの場合は、最初から端子が付属しているので、リレーだけの購入でOKです。



端子や収縮チューブ付きのDIYライフ・12Vリレー

•

  なんだ〜。汎用リレーを使うなんて難しそうと思ったら、意外とカンタン。

•

  今日説明したのが、いわゆる「a接点リレー」というタイプですね。

•

  ええッ!? 分かったと思ったのに、また初心者を突き放すような、難しいコトバが出てきた……。

•

  リレーにはいろいろ種類があって、今回説明したのがa接点リレー。他にも、b接点リレーとかc接点リレーなんてのがありますよ。

•

  アタマが痛くなってきたので、それはまた次の機会に……。

•

  おーい……。
  そんなに難しくはないぞ〜？

•

  この記事は、「a接点リレー、b接点リレー、c接点リレーの違い」に続きます。 今日のところはおうちに帰ろうっと。
