リレーの使い方（応用編）╱5極リレーを2個使う方法

5極リレー（c接点リレー）を2つ組み合わせて使う方法。なぜリレーを2個も使うのか。2つ使うと何ができるのか。デイライトのリレー制御を例に、イラスト図解付きでわかりやすく解説する。

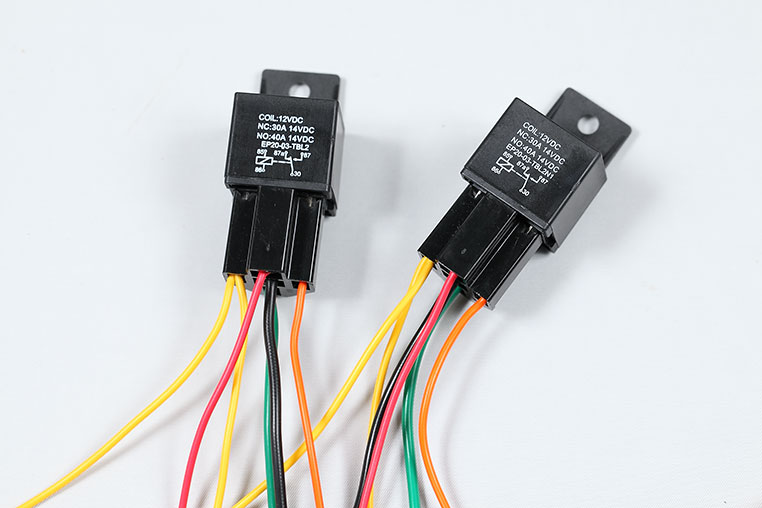

5極リレー（c接点リレー）を2個組み合わせる使い方。なぜ複数のリレーがいるの？

「5極リレー（C接点リレー）の超小型は、車のLED加工でも重宝する」の続きです。
●レポーター：イルミちゃん
今日は、5極リレーを2個組み合わせて使う方法について解説します。
●アドバイザー：球屋森田研究員
……てゆーか、なんでリレーが2個もいるの？
リレーを動かす「条件」が増えたときには、1個では対応できないからですよ。
う～ん。
よく分かりません。
ではこれまでと同じく、引き続きデイライトのリレー制御を例にして説明していきましょう。

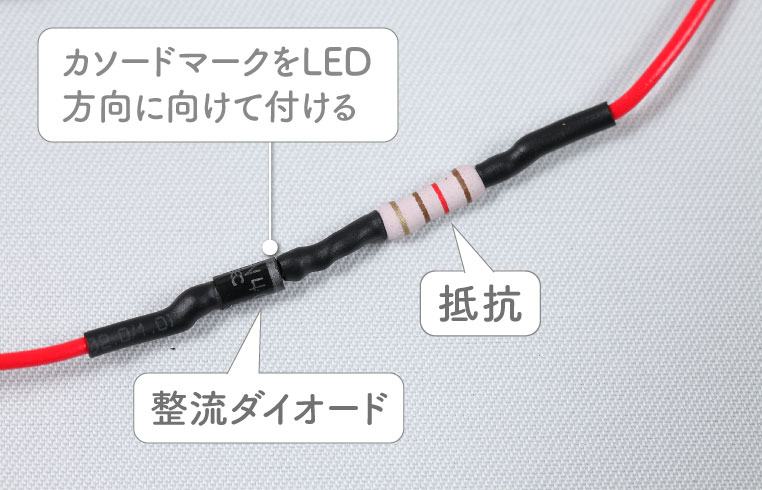

「デイライトをスモール連動で〈減光〉させる方法」まではやりましたね～。

✔ 「デイライトをスモール（ポジション）連動で〈減光〉させる方法」参照。

>>>リンク先で詳しく読む。

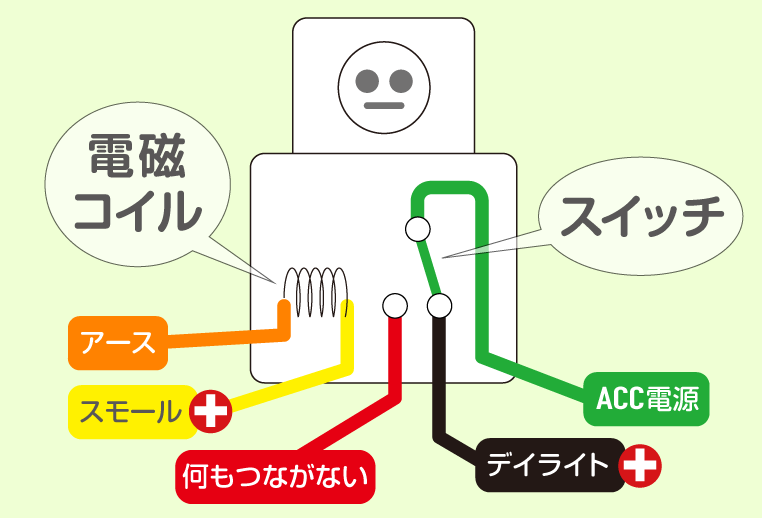

スモールオンのタイミングで〈消灯〉するにしても〈減光〉するにしても、「スモールオンのタイミングで〈○○〉する」という条件はひとつでした。
フムフム。
この場合は、どっちにしてもリレーは1個でできます。
そうですね。
しかし、例えばの話ですが、スモールオンで〈消灯〉させたデイライトを、ロービームオンのタイミングで再び〈点灯〉させたいとするじゃないですか。
消灯させたのに、また点灯させたいの？
まあ、例えばの話です。
状況として、スモールオン時はイカリングを引き立たせたいからデイライトは消したいけど……
ロービームオン時は熱対策でイカリングは消灯（※）させるから、デイライトのほうはまた点灯させたいな、とか。
※「イカリングをロービームオンで消灯させたい時は、5極リレーの出番」参照。
なるほど、なるほど。
きめ細かい。
こういう2段階の技になると、デイライトだけでも「○○のタイミングで点灯（または消灯）させる」という条件が2つになりますよね。
あー。スモールオンのタイミングと、ロービームオンのタイミングですね。
そうです。リレーの回路でいうと、それがコイルに電気を流すタイミングということになりますが、そのタイミングが2つあるならリレーは2ついる、ということです。
それでは、2個をどうつなぐのか。具体的に見ていきましょう。
