50プリウス前期のポジションLEDを打ち替えて純白にしたい。おすすめのLEDチップは？

50プリウス前期のポジションランプの光が黄色っぽいので、ポジションLED打ち替えで純白の光にしたいが、LEDはどれを使ったらいいのか？ という読者からの質問。基板の写真も送ってくれたので、LED専門店・エルパラの平川研究員にLED診断してもらった結果…

•

  読者の方から頂いた、LED打ち替えに関する質問です。

  ●レポーター：イルミちゃん

■ 質問

---

50プリウス前期のヘッドライトをカスタムする予定です。

ポジションランプの光が黄色っぽいため白色化したいのですが、50プリウス前期のポジションはバルブではないので、LED打ち替えになります。

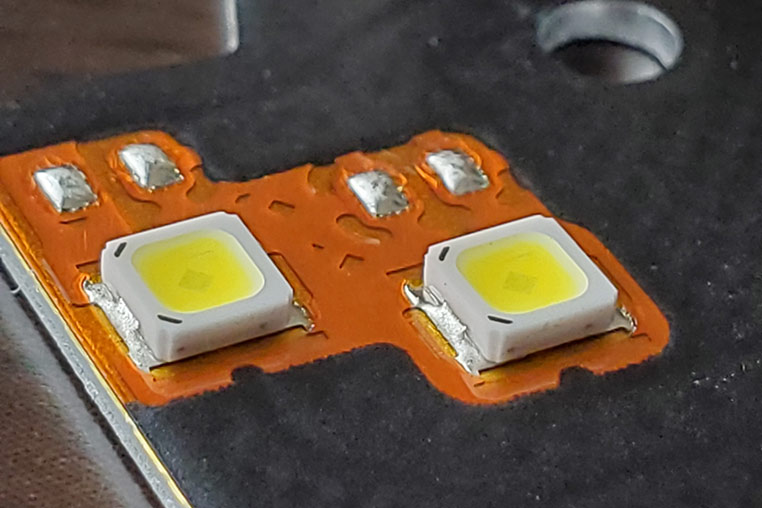

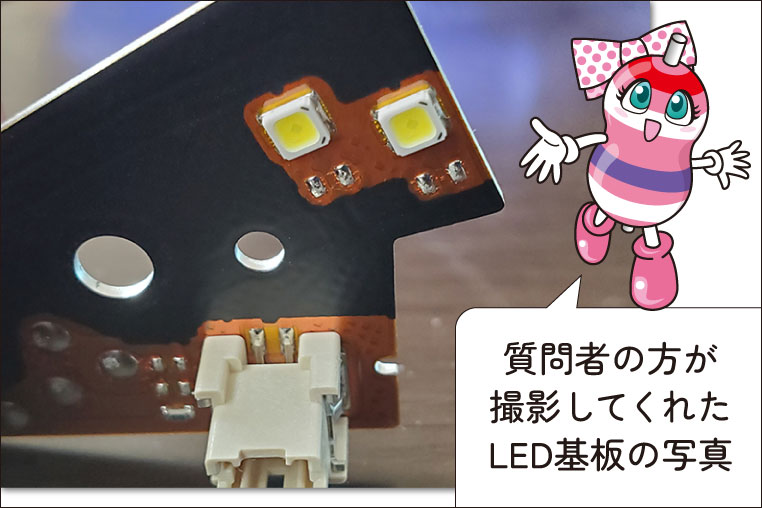

ヘッドライトをカラ割りしたところ…（↓）



とても小さなLED２つで点灯させていました。

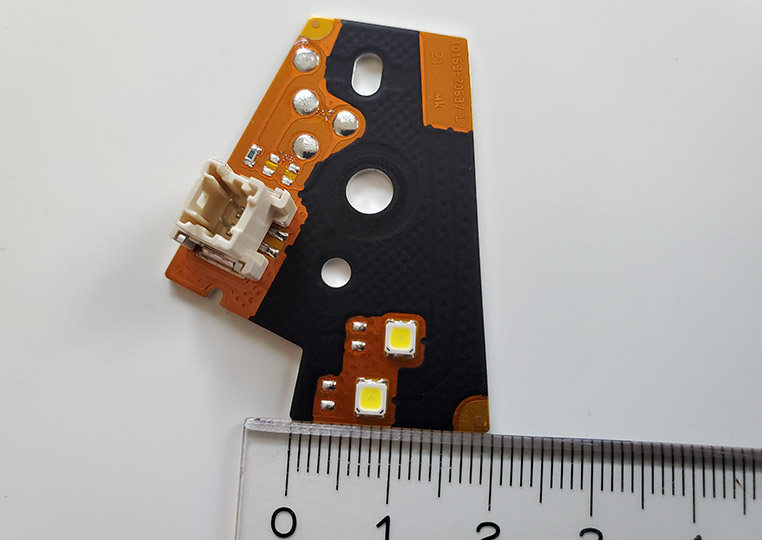

測ってみると、サイズは3mm×3mm　厚みは1㎜くらいだと思います。このLEDの種類（規格）を教えてほしいです。（このLEDの打ち替えに使える）耐久性があって、純白のオススメLEDはありますか？

質問者╱レイエンさん

•

  ヘッドライトを殻割りして写真撮影までしてくれたので、状況がとてもわかりやすい！ レイエンさん、ありがとうございます。撮影も上手だわ～。

•

  画像を見る限りでは、おそらく日亜化学の172シリーズのLEDだと思います。

  ●アドバイザー：エルパラ 平川研究員

•

  ホホウ。

•

  なお、172シリーズには0.5Wと1Wの2種類があります。どちらも同じ形状ですので、見分けるのが難しいですが。

•

  ムムム……。
  どう考えたらいいのだろう？

•

  回路や実測等で判断できない場合は、1WのLEDを付けておけば特に問題は無さそうではあります。

•

  なるほど。逆だとLEDが壊れるかもしれないから、容量的に余裕のあるほうを取るんですね。

•

  そういうことですね。

•

  で、レイエンさんは、同じ規格の純白LEDを探しているんですが……オススメはあるのでしょうか？

•

  そこなんですが「3mm角のパワーLED」だと、エルパラでは同じ日亜化学のNJSW172CTしか取り扱いがありません。

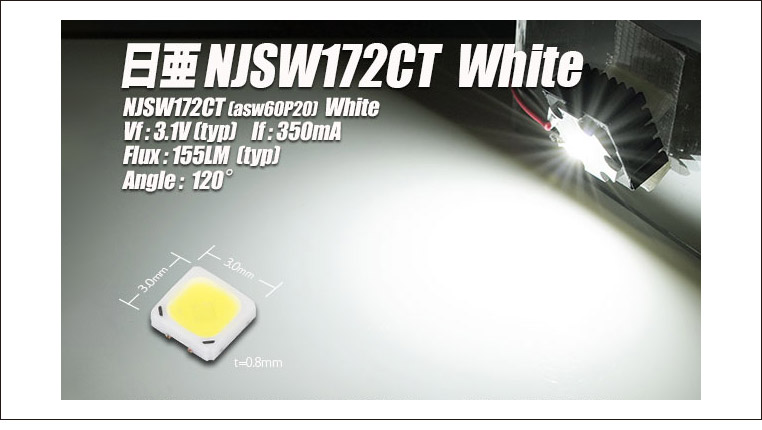

エルパラで販売している日亜化学のNJSW172CT

---

•

  あれ……ではこの場合、同じLEDで打ち替えても結果（色合い）は同じですもんね。

•

  うーん、ただLEDにはランクの違いがあります。エルパラではできる限りランクにもこだわって仕入れているので、今付いている純正LEDよりかは白っぽくなる可能性は高いと思います。

•

  なるほど。

•

  しかし日亜化学のLEDの場合は、あまり細かくランク指定した仕入れはできないので、あまり大きな差はないかも知れませんが…。

•

  純正で付いているLEDのランクまでは、分かりようがないしなァ。

•

  そうなんですよね。だから、結果はやってみないと何とも言えないところです。

•

  同じサイズで、明確に純白にできそうな、他の選択肢はないものでしょうか？

•

  エルパラでは扱いがないですが、3030パッケージで、電極が少し出ているタイプのパワーLEDなどがあれば、選択肢にはなりうるとは思います。

•

  3mm×3mmmだから、チップLEDの種類は「3030」になるんですね。電極が少し出ている……とはなんのこと？

•

  3030のパワーLEDは、基本的にリフローハンダタイプ（リフロー炉が必要）のLEDです。側面には電極がないものも多いです。

•

  底面にしか電極がないってことか。

•

  そうなんです。クリーなどを例にすると完全にリフロー前提で、側面からハンダ付けするのはかなり難しい話です。

•

  しかし、それでは一般ユーザーにはLED打ち替えができませんね？

•

  ハイ。だから「側面に電極が少し出ている」3030でないと、選択肢にもなり得ないかと。

•

  ムムム……。

•

  それにしたって、ハンダごてでは側面のほんの一部にしかハンダがつきませんので、発熱や振動等でのトラブルなども心配です。

•

  レイエンさんは「耐久性があり純白のLED」を求めているのに、打ち替えで耐久性に問題が出る可能性がある、っていう話になるのね…。

•

  それから、もうひとつ注意点があります。

•

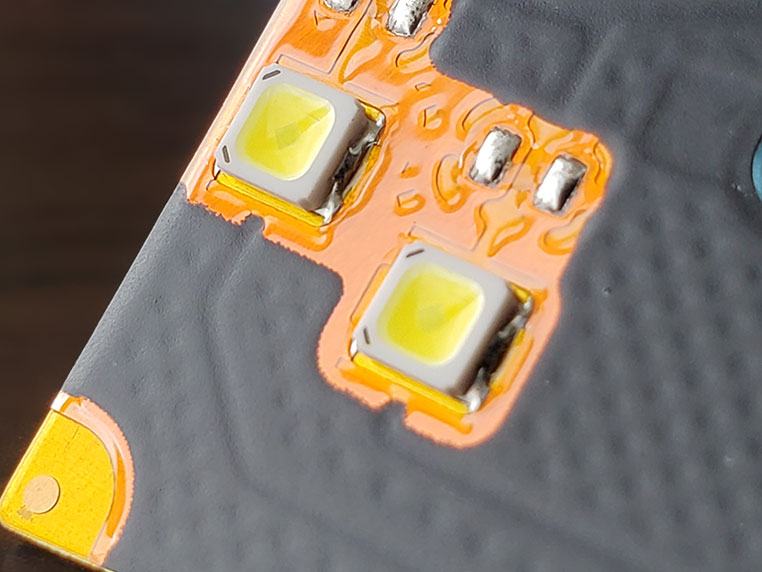

  さらに画像をよく見てみると、アルミ基板が使われているようです。アルミにフィルム基板を貼っているようにも見えますが。

•

  アルミ基板だと、どんな注意が必要なの？


•

  LEDを外すのもハンダ付けするのも、ハンダごての熱が逃げてしまってなかなか熱がかからず、難しいんです。

•

  むー。かといって熱をガンガンかければいいってもんではないよね。

•

  そうなんですよ。熱のかけすぎでランドを剥がしたりLEDを壊さないように、注意が必要です。だから難しいわけでして。

•

  な、なるほど…。

•

  ちなみにLED加工専門店〈イルミスタ〉の野本研究員は、この手のLEDを打ち替えるときは、ハンダゴテを2本使って行うそうです。

•

  へー。

•

  アルミ基板でも馴れている人だったら、なんとか出来たりはするんですが、それでもLEDを壊しかねない作業ではあります。

•

  明確にオススメできるLEDの選択肢もないし、あっても作業的にも難易度が高いとなると……これは、止めておいたほうがいいのだろうか。

•

  うーん。そうですねぇ。打ち替えが不可能なわけではないですが、質問者の方がもうひとつ気にしている「耐久性」に関しても、問題が出る可能性は高いですので。

•

  ……ということで総合的に考えると「止めておく」というのもひとつの選択肢なのかな、とは思います。せっかく殻割りしたのに「引き返して」とは言いにくいのですが、「引き返して」と言いたい……。
