LED打ち替えで、「抵抗」まで打ち替えるときの注意点

• 1
• 2

LED打ち替えの結果、明るくなりすぎて減光したいときの対策の第一歩は、より小さいLEDへの打ち替え。しかし小型LEDに打ち替えてもなお眩しい！ という場合には、抵抗も打ち替える手がある。純正で付いていたチップ抵抗の抵抗値の読み解き方もわかる。

•

  「メーターのLEDを打ち替えたら、明るくなりすぎて眩しい！ 解決策は？」の続きです。

  ●レポーター：イルミちゃん

•

  打ち替え後に明るくなりすぎるのはよくある話ですが、順番としてはまず、可能な範囲で小さいLEDを付けること。

  ●アドバイザー：イルミスタ 野本研究員

•

  3528が付いていたところに2012を付けたりする、っていう話でしたね。

•

  しかし、それをやっても明るすぎる場合に、次に検討するのが抵抗の打ち替えです。

•

  ふむふむ。

•

  基板状にはチップLEDのほかに、たくさんの抵抗が付いていますよね。


•

  カンタンに言うと、純正の抵抗よりも抵抗値を上げれば、LEDに流れる電流が減って暗くなる……ということです。

•

  しかし、どの抵抗を打ち替えればいいんだろう？

•

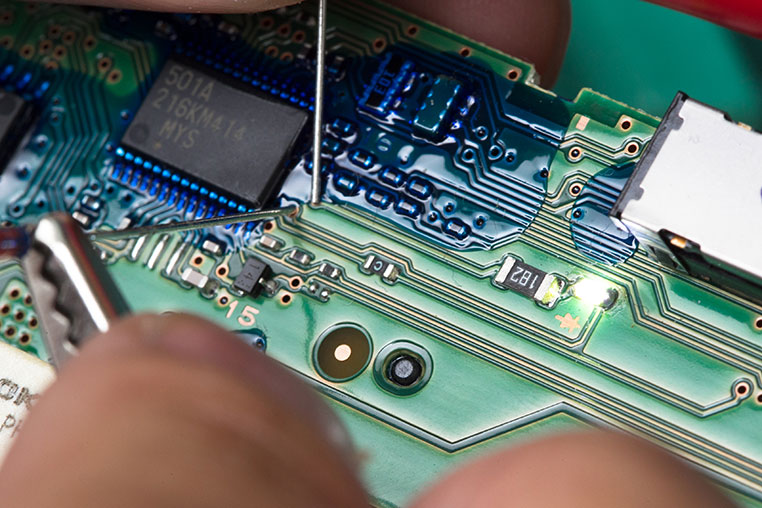

  そこですよね。回路を追いかけていって、「このLEDの抵抗はコレだ」と判断できる場合しか、チップ抵抗の打ち替えはできません。

•

  野本研究員なら、見れば分かるの？

•

  分かる場合もあるし、回路によっては追い切れない場合もありますよ。

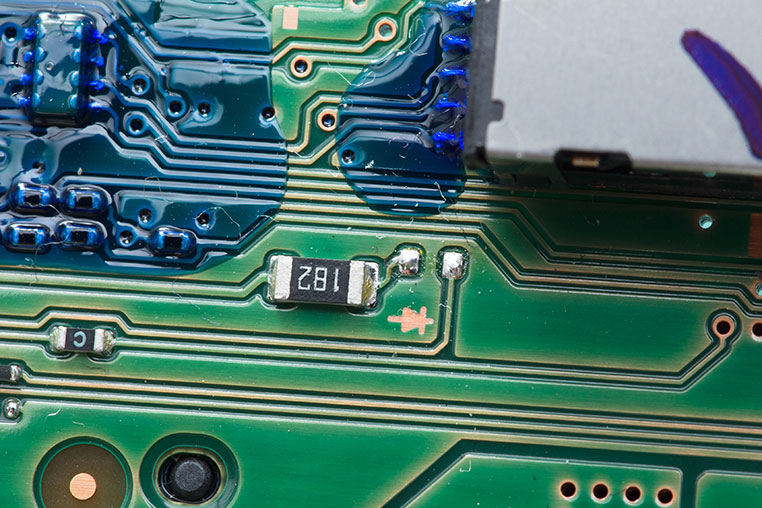

✔ 上の回路は、LEDのすぐ隣にいる「抵抗」で電流制限している分かりやすい例だが、遠く離れた場所に抵抗があるケースも多い。

•

  なるほどね。

•

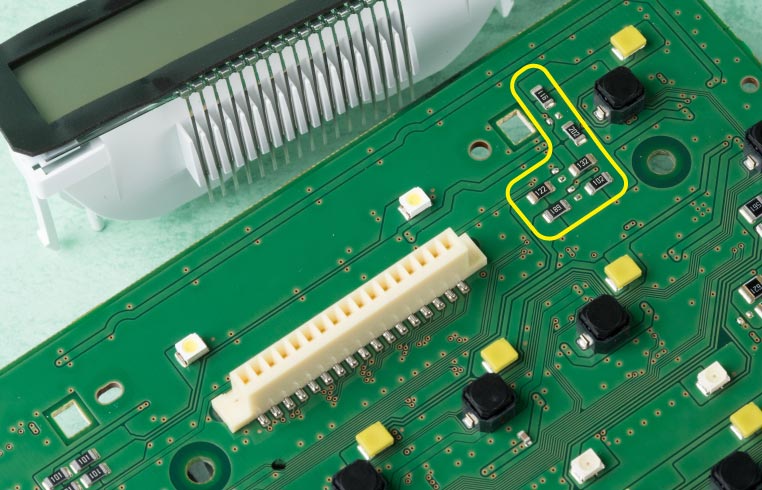

  傾向としては、1～2個のLEDを、1個の抵抗で制御しているパターンが多いですね。

•

  フムフム。

•

  あるいは、小さめの抵抗を2個並列で付けているケースもあります。

•

  回路を読み違えて、打ち替えたけど違ったみたいな失敗も起こりそう……。

•

  それはありますよ。違うところの明るさが変わってしまったりとかね。

•

  そういう意味では、難易度の高い話には違いない。

•

  追い切れない場合は、あきらめて、前回紹介したヘッドライト用スモークフィルム（濃い目）を、物理的にLEDに貼り付けるというようなことをするわけです。

•

  自信がないときは、そういった物理的な対策のほうが良さそうです。

•

  ちなみに、回路を追って、どの抵抗なのかが分かったとしても、どの位の抵抗値に換えるかはケースバイケースですよね？

•

  そうですね。基本的には、純正より大きいΩ数に換えるという話ではありますが。

•

  その純正の抵抗値はどうやって調べるの？

•

  それはチップ抵抗に抵抗値が書いてあるから分かりますよ。

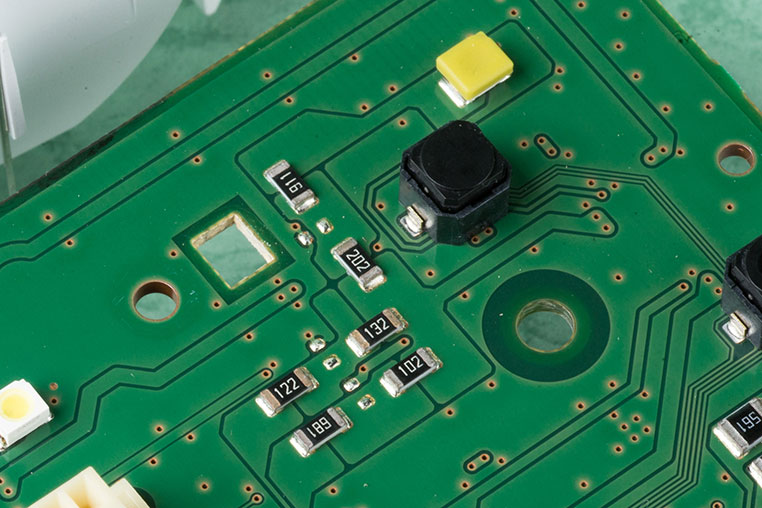

よく見かけるチップ抵抗の3ケタ数字



チップ抵抗が付いている向きはいろいろなので、逆向きに読み間違えないように注意。

•

  チップ抵抗に3ケタの数字が書いてありますよね。それでΩ数（抵抗値）が分かります。

•

  「202」って、202Ω（オーム）ってこと？ そんなハンパな抵抗あった？

•

  「202」と書いてあったら、2000Ωなんですよ。

•

  なんでそうなる!?

•

  最後の「2」は、「ゼロが後ろに2つ付く」という意味なので。

•

  へぇー。
  そんなルールがあるのか～。

•

  だから「201」なら、200Ωなんです。

•

  20の後ろにもう1個、ゼロが付くから200。

•

  「203」なら、0が3個隠れているので「20000」。つまり2万Ωです。車ではまず出てきませんけど。

•

  ルールが分かってきたぞ～。

•

  チップ抵抗のメーカーによっては4ケタで書いている場合もありますが、だいたいは3ケタなんで、このルールは知っておくと便利です。

•

  でも、3ケタルールだと、2ケタ抵抗値の場合はどうなるんだ？ 30Ωはどう書くの？

•

  「300」なら、「30の後ろに隠れているゼロが0個」という意味なので30Ωですね。

•

  ゼロが0個とか紛らわしいけど、そういうことね。

•

  純正の抵抗は、抵抗値が大きめのものが付いていることが多いですね。

•

  というと、どの位のΩ数？

•

  1千Ωとか、あるいは2千Ωの抵抗が付いていることもあります。

•

  「202」のチップ抵抗ってことですね。

•

  はい。しかし、そこまで大きい抵抗値になると、販売店も限られてきます。

•

  フムフム。

•

  LED通販のエルパラでも、普通に売っているのは1000Ωまでなので。

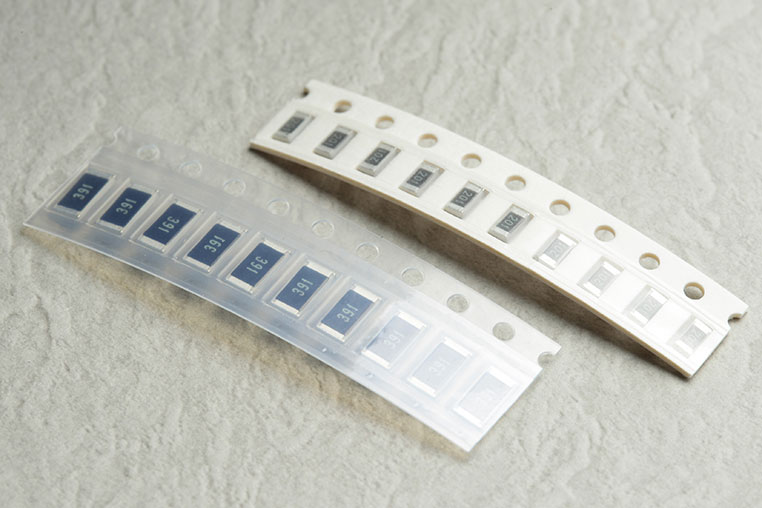

✔ 詳しくはエルパラの「チップ抵抗 1/4W 1/2W」のラインナップ参照。

•

  なるほど。でも、1000Ωから1000Ωに換えても意味ないですしね。

•

  ですね。しかし、世の中には2000Ωの抵抗を売っているお店もあるので、その場合は探して調達します。

•

  LEDパーツをゼロから自作するような場合にはまったく使わないような、大きな抵抗が必要になるかも？ ということは覚えておきましょう。
