車いじりで役立つ！5極リレー（c接点リレー）の使い方入門

DIYラボ 本館 ：イルミちゃん

車いじりでよく登場する5極リレー（※正しくはc接点リレー）の使い方について、初心者向きに解説した動画です。

•

  今回〈動画部〉が選んだテーマは、5極リレーの使い方について。

•

  5極リレーの使い方そのものは動画を見て分かったんだけどさぁ…

  ●DIYラボ別館：ユキマちゃん

•

  お！
  珍しくちゃんと見たのね。

•

  でも5極リレーを使って何をするかが、思い浮かばないのよね。

•

  んー、まー、そこはアイデア次第なのだが……そのアイデアが浮かばないって話ね。

•

  デイライトの制御とか、ダミーセキュリティに使えるのはいいんだけど、他になんかある？

•

  いろいろと無限にあると思うけど。

•

  そんなこと言うなら、もっと例を挙げてみなさいよ。

•

  「○○連動で消灯させる」使い方は〈動画部〉でも触れていたけど、「○○連動で減光させる」なんていう使い方もあるよ。

•

  ほう減光？

•

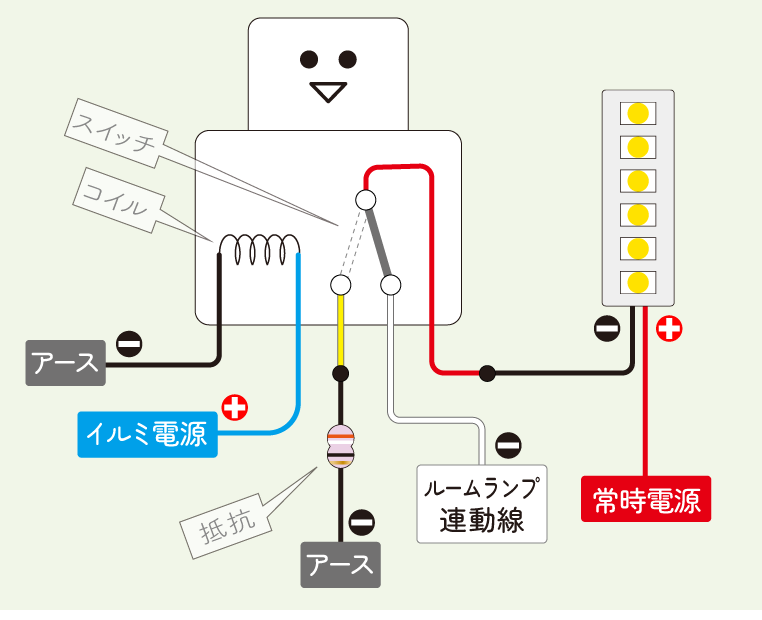

  例えば、ルームランプ連動でドアを開けたら100％の明るさで光り、イルミ連動で減光させるフットランプを作る……とか。



5極リレー（1c接点リレー）を使ってルームランプ連動とイルミ連動（減光）をミックス。詳しくは「ルームランプ連動でドアを開けたら100％の明るさで光り、イルミ連動で減光させるフットランプを作るには？」参照。

---

•

  ○○連動のミックスか。

•

  さらに条件を増やして、3つの○○連動をミックスさせるなんていう技もあるよ。

•

  と言うと？

•

  ルームランプ連動＋ACC連動＋イルミ連動（減光）のLEDフットランプを作りたい、なんていう読者の人もいました。

•

  それ、リレーでできるの？

•

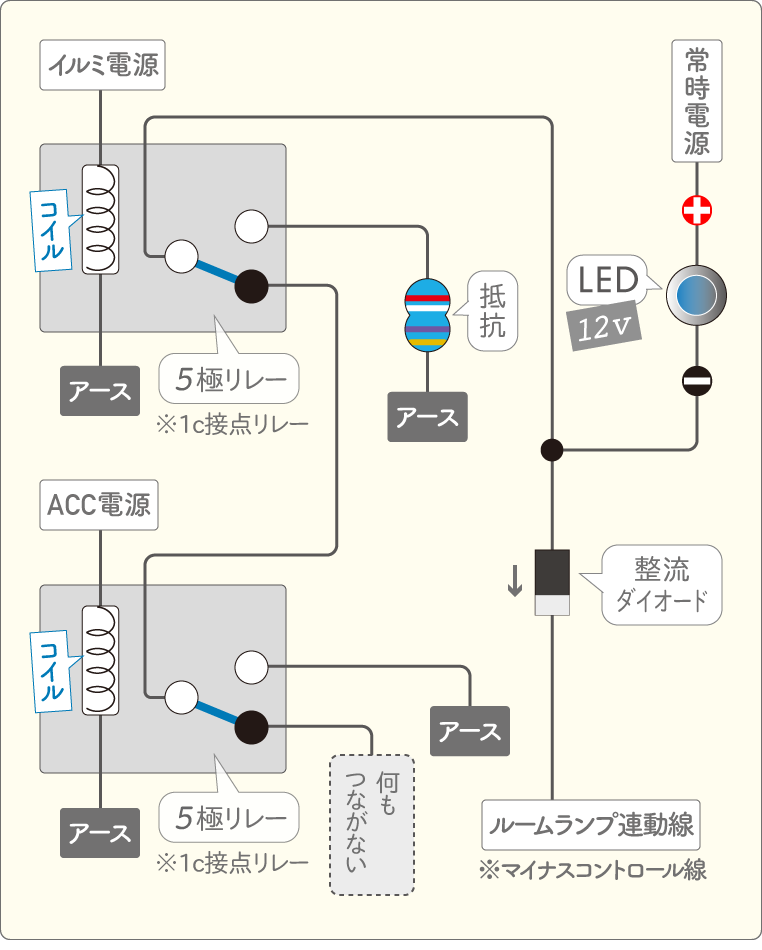

  5極リレー（c接点リレー）を2個組み合わせればできるんだな。服部研究員に考えてもらった回路がコレ。

ルームランプ連動＋ACC連動＋イルミ連動（減光）



「ルームランプ連動＋ACC連動＋イルミ連動（減光）のLEDフットランプの作り方」参照。

---

•

  よくこんな問題を解けるなァ。さすが服部研究員ね……。

•

  光モノに限らず「メインバッテリーとサブバッテリーで切り替えながら電源ソケットに電源供給する技」でも、5極リレーが出てきたよ。



✔「メインバッテリーとサブバッテリーで切り替えながら電源供給する方法」参照。

>>>リンク先で詳しく読む。

•

  ほほう。車中泊とかアウトドアで役立ちそうな技だ。

•

  そうなのです。5極リレー（c接点リレー）をちゃんと理解すれば、いろいろと応用が利いて便利！

•

  でもコレ、使いこなすにはけっこうアタマがいるわね。

•

  まあ、確かにパズルゲームっぽい面はあるからねぇ。

•

  使い方を知るってことと、使いこなすってことはぜんぜん別モノってわけね。

•

  とはいえ、第一歩はまず「リレーの基本的な使い方」を覚えるところから始まるので、入門にピッタリの動画です。
