ルームランプ連動でドアを開けたら100％の明るさで光り、イルミ連動で減光させるフットランプを作るには？

• 1
• 2

フットランプDIYで「ルームランプ連動」と「イルミ連動での減光」を実現したいが、どうしたらいいのか？ という読者からの質問。ドアを開けたときとイルミ連動（スモール連動）を組み合わせるフットランプはやりたい人が多いのだが、ぶつかりがちな問題もある。

•

  フットライトの制御方法に関する、読者の方からの質問に答えていきます。

  ●レポーター：イルミちゃん

■ 質問

初めまして。最近フットライトやグリルイルミネーションに興味を持ち、電装の勉強を始めた大学生です。

「全ドア連動＋スモール連動にするなら、マイナスコントロールがラク？」

「LEDフットライトを、スモール連動（イルミ連動）で減光させる方法」

を読んでの質問です。

エーモンの5極リレー(3234)とLED調光ユニット（2857）の2つを使って『全ドア連動（ルームランプ連動線につないで明るさ100％）、イルミ連動（LED調光ユニットを使って明るさ10段階中1段階）』を実現したいです。

調光ユニットはマイナスコントロールということもあり、上手くいくのではと思いましたが、良い回路図が浮かび上がりません。お力貸していただきたいです。

---

質問者╱あぱぱぱ平野さん

•

  ……という質問だったのですが、この場合ルームランプ連動線はパルス信号。エーモンのLED調光ユニットもパルス信号で減光させるため、どちらの信号も「リレーのコイルには流せない」問題があります。

•

  そうですね。この組み合わせだとチャタリング（※）が起こってしまいますね……。

  ●アドバイザー：イルミスタ 野本研究員

※チャタリングの基礎知識は、「リレーから〈ジー音〉がする、チャタリングの原因と対応策」参照。

•

  質問に出てきたエーモン製品を使ってこの技を実現するのはNG、という点をエーモンにも確認したのですが……「ではプロのLED加工者なら、こんな場合にどうするのか？」を聞いてみることにしました。

•

  なるほど。「ドアを開けたとき」と「イルミ連動（スモール連動）」を組み合わせるフットランプは、よくやっていますよ。

•

  それはどのように？

•

  5極のリレーを使う、という点は同じですね。

•

  フムフム。

•

  今回の質問はそこに「イルミ連動のときだけ大幅に減光させる」要素が入ってきますが、僕の場合はそれを調光ユニットでやるのではなくて、電子部品の抵抗を使ってやっています。


•

  「抵抗を使ってLEDに流れる電流を減らす」やり方で、減光制御はできるので。

•

  抵抗はどこに付けますか？

•

  質問の中に出てきたエーモンの5極リレーを使ってやるとすれば、こんな配線になります。



5極リレー（1c接点リレー）を使ってルームランプ連動とイルミ連動（減光）をミックス。

---

•

  LEDのマイナス側をリレーにつなぐのね。

•

  そうですね。ルームランプ連動（全ドア連動）の線がマイナスコントロールなので、それに合わせてLEDをマイナスコントロールすることになります。

•

  フムフム。

•

  で、イルミ電源（スモール連動）がオンになったら、リレーが動作して「ルームランプ連動線」から「ボディアース」に切り替えるように配線します。

•

  イルミオンにすれば、ドア開閉とは関係なくLEDが光る。

•

  このときにボディアースにつながっていくマイナス線の途中に、減光用の抵抗を入れればいいですね。

•

  LEDのマイナス側に抵抗を付けるんだ。

•

  プラス側でもマイナス側でも、抵抗はどちらに付けても同じです。それによってLEDに流れる電流は減るので。

•

  なるほど、なるほど。

•

  ただ、今回の配線方法には問題点がひとつあります。

•

  なんでしょう？

•

  ルームランプ連動とイルミ連動をミックスさせていますが、回路的には優先されるのはイルミ連動のほうです。

•

  フムフム。

•

  だから夜、スモールランプがオン（イルミオン）の状態でドアを開けた場合には、100％点灯とはならず減光状態になってしまいますね。

•

  そうなるか。

•

  そこが弱点といえば弱点ですね。

•

  でもなぁ……抵抗を使って減光をさせる場合は、どの抵抗を選んだらいいのかが一般的なDIYユーザーには分かりにくいと思うんですよね。

•

  そういう面はありますね。

•

  あぱぱぱ平野さんの要望としては、マックス点灯に対して10％程度まで明るさを落としたいのですが……

•

  しかし、それを抵抗計算で出すというのは現実には難しい話です。

•

  その理由については、以前にエルパラ・平川研究員が解説しています。



✔「デイライトやLEDの減光用の抵抗は、どう計算して抵抗値を決めるの？」参照。

>>>リンク先で詳しく読む。

•

  当然、使うLEDによっても違うので、僕の場合は実際に何種類もの抵抗値の抵抗を付け替えて試しながら、付ける抵抗を決めます。

•

  そのやり方をDIYユーザーがするとしたら、抵抗値の違う抵抗をちょっとずつ買って試すしかないのか。

•

  そうなりますね。

•

  抵抗値の問題以前に、どのくらいの容量（W数）の抵抗を選んでいいのかもよく分かりませんが……

•

  それについてはフットライトに使うLEDであれば、そんなに容量はいらないでしょうね。

•

  ふむ。

•

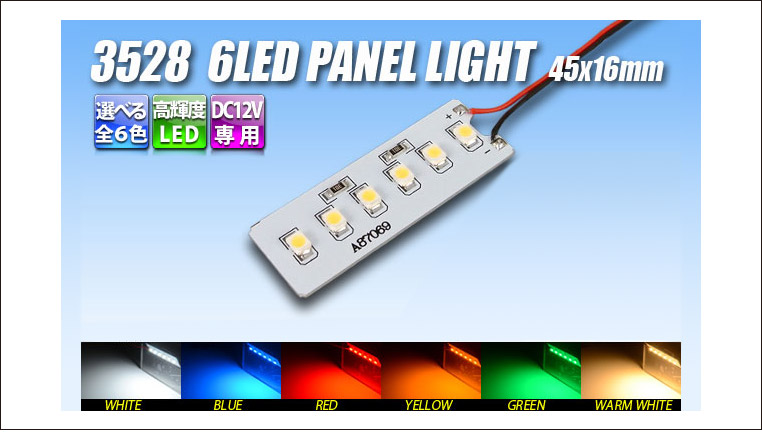

  参考までに僕がフットライト用によく使うのは、3828チップが6連になっているタイプの「3528 6LEDパネルライト」なんですが……



エルパラで販売している3528 6LEDパネルライト

---

•

  これを各席のフットライト用に4個使う程度なら1/2Wとか、状況によっては1/4W抵抗でも足ります。心配だったら1/2Wあたりを選べばよいかなと。



✔「抵抗の容量（ワット数）の選び方。抵抗計算のおさらいを兼ねて」参照。

•

  極端に明るいフットライトの話はおいといて、通常はそんなに大きい抵抗が必要なわけではない。

•

  あとは、同容量で抵抗値の違う抵抗を、いろいろ試すのが一番いいです。例えば150Ωを付けてみてまだ明るいな、と思ったら次は300Ωを試す、といった具合です。

•

  アナログ方式が一番確実ですよ、ってことね。

•

  そうですね。LEDの場合は電流を半分に減らしたら明るさが半分になる、というものでもないので「明るさを1/10にする」狙い自体が感覚的なものですからね。

•

  言われてみればそうですね。

•

  いろいろな抵抗値の抵抗に付け替えて、好みの明るさになるように調整するのが一番確実だと思います。
