メーターのバックライトが切れて暗くなった。修理はできるの？

車のメーターのバックライトに使われているLEDが、切れることもある。そんな時の対処方法。修理はどこでできるのか。修理の費用はいくら位かかるのか。実際にバックライトのLEDが切れて、メーターが暗くなってしまった車・バイクの例を見ながら解説する。

•

  車やバイクのメーターのバックライトが切れて、暗くなってしまったときの修理についての話題です。

  ●アドバイザー：イルミスタ 野本研究員

•

  メーターのバックライト光源も、最近はLEDなのかな？

  ●レポーター：イルミちゃん

•

  そうですね。電球が使われている車はほとんど見かけなくなりました。

•

  しかし、切れるという意味では、LEDも同じ。

•

  使われているLEDの種類によって、定番的に切れやすかったりとか……傾向みたいなものもありますね。

•

  イルミスタの野本研究員は、純正LEDテールとかメーターの修理とかしょっちゅうやっているからなァ。

•

  今回、修理依頼を受けたのはC11ティーダのメーターなんですが……


•

  真ん中のスピードメーターのバックライトが光っていない状態でした。

•

  バックライトのLEDが切れると、こんな感じになるんだ。

•

  見え方は車種によりけりです。例えばこれがティアナだと、LED数が多いので、まだ部分的に暗くなる感じなんですが……



消えたというより、明るさにムラが出たような状況になる。

•

  ティーダのほうはLEDの数が少なくて、1個2個切れただけで、スピードメーターがマックラになってしまう。

•

  ということは、夜はスピードメーターが見えなくなるってことですよねぇ？？？

•

  そうですね。
  危ないし当然ながら車検にも通りません。

•

  放置はあり得ないトラブルだ。

•

  しかし、普通にディーラー等で修理をお願いすると「基本的にはアッセンブリー交換しかない」と言われてしまいます。

•

  メーターを丸ごと交換するってことね。

•

  その場合の費用は車種やメーカーによりますが、5～6万円はするケースが多いみたいですし、そもそも走行距離が戻ってしまう問題があるので、皆さんメーター交換はやりたくない。



予備解説

✔ 車のメーターが故障した場合は、ディーラー等で走行距離管理システムに登録してもらいつつメーターを交換する。

✔ 「走行距離計交換歴車シール」を運転席側ピラーに貼る決まりもある。

✔ 例えばDIYなどで、物理的にメーター交換するだけでは、走行距離改ざん車の扱いになってしまうので注意。

•

  確かに……完全に壊れたりしない限り、メーター交換車にはしたくないなァ。

•

  そんな事情で、メーターのバックライト交換の修理依頼は意外と多いのです。

•

  まさに、イルミスタのようなLED加工専門店の仕事ですね。

•

  メーターのバックライト修理って、料金はいくら位かかるんでしょう？

•

  イルミスタでの修理費用は、3万9800円位～（税込）ですね。これはメーター脱着も含めた料金です。

•

  車種によっても変わりますよね？

•

  そうですね。バックライトに使われているLED数も違いますので。

•

  そりゃそうだ。

•

  例えば今回紹介したティーダは、先ほどの料金でいいのですが、ティアナはLED数も多いので、4万円台前半くらいになります。

•

  …まあ、そんなに大きな金額差ではないけど。

•

  あとは、中には、電球でもLEDでもないバックライト光源の車種もあって、修理できないケースもあります。

•

  電球でもLEDでもない？

•

  ELみたいなものを使っている車種もあるんですよ。古い高級セダンの一部や、バイクのメーターなどにも時々出てきます。

•

  ……ほう。もしかしてイルミスタには、バイクのお客さんも来ている？

はい。バイクのメーターの、バックライト修理依頼も多いですよ

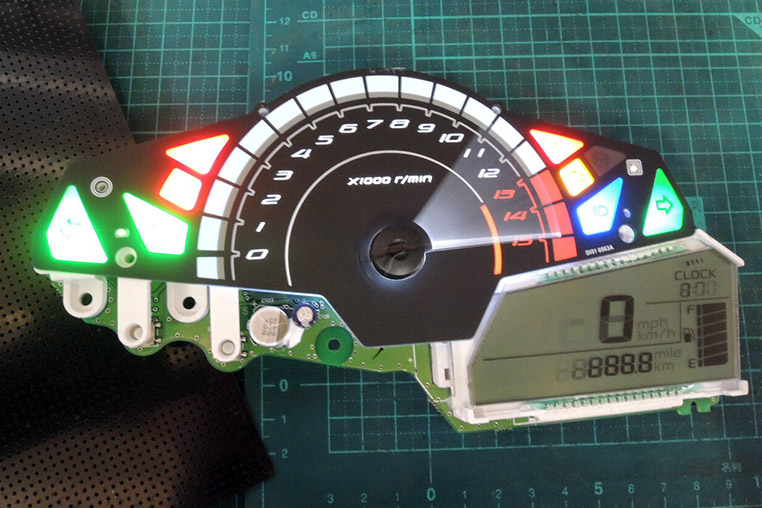

バイクのメーターの修理例／Ninja



バイク（Ninja）のスピードメーターのバックライト点灯不良。

•

  これもスピードメーターのバックライトの点灯不良です。

•

  バイクの場合も、内部に使われているLEDが切れている、という事情は同じ？

•

  そうですね。参考までにNinjaのスピードメーターのバックライトには、3528チップLEDが3個入っていました。

•

  へー。3528は、DIYユーザーにも馴染みのあるチップLEDですが。

•

  それを新しいLEDに交換します。


•

  おお～!!
  キレイに修理されている～！

•

  Ninja250はすでに何台も修理しているので、点灯不良が起きやすいのかも知れません。ちなみにCBR250のバックライト点灯不良もよくありました。

•

  このメーター修理って、ようするにLED打ち替えってことですね。LED打ち替えのやり方なら、前に詳しく教わりましたよ。

•

  そうなんですが……ただし「LED打ち替えができるから」というだけでメーター修理に挑戦するのはリスキーです。

•

  それはなぜ？

•

  メーターを分解するからには、針ズレも直せないと。

•

  う……。そういうことか。メーターを分解するから。

•

  そうなんです。バックライトの修理だけできても、メーターに速度差が生じたらそれこそ危ないし……

•

  車検にも通りませんね。

•

  だからメーターのバックライト修理は、車両ごと預かるのが基本なのです。

•

  ナルホドね。それでは次回は、どういう作業内容なのかを見てみましょう。
