LEDフットライトを、スモール連動（イルミ連動）で減光させる方法

• 1
• 2

LEDフットライトをスモール連動（イルミ連動）で減光させる方法。LEDフットライトは、「点灯したときには明るく、その後スモールランプ点灯に連動して一段暗くなる制御」があるか・ないかでは、全然違う。電気が苦手ぎみでも、DIYでできるやり方を紹介しよう。

•

  「ドア連動＋スモール連動で光るLEDフットライトを作るには？」の続きです。

  ●レポーター：イルミちゃん

•

  今回のテーマは、LEDフットライトをスモール連動（イルミ連動）で減光させる方法です。

  ●アドバイザー：エーモン 中塚研究員

•

  単なるスモール連動とは、ぜんぜん違いますよ～。

•

  スモール連動とは、スモールオンに連動してフットライトが光ることですね。

•

  今回やりたいのは、そのタイミングで減光する制御です。

•

  まずはACCオンでLEDフットライトを点灯させるとしても、そのままの明るさでは夜間は眩しくて光が邪魔になるケースもあるかと思いますので。

•

  エーモンの3連フラットLEDのような明るいLEDを使った場合は、なおさらですね。

•

  そこで便利なのが「イルミ減光」です。スモールランプの点灯に連動して、後付けしたLEDフットライトなどの明るさが一段暗くなる、という仕掛けです。

•

  夜だけ、LEDの明るさを抑えるということですね。

•

  そうです。

•

  電子部品の知識がある人は抵抗などを使うんだと思いますが、ここでは専門的な知識がなくてもできる、エーモンアイテムを使った方法を解説します。

•

  まず、エーモンのアイテムでLEDを減光させるためには、LED調光ユニットが必要になります。



Amazonでも販売しているエーモン LED調光ユニット（2857）

•

  この「調光ユニット」というのは、明るさを調整するためのパーツですね。

•

  そうですね。
  これを使って、減光具合を決めるんです。

•

  なるほど。
  どのくらい暗くしたいか、選べるんだ。

•

  10段階で明るさを調整できます。ボタンを押すごとに、明るさが変わります。

•

  では、取り付け後に、実際の減光具合を見ながら設定を考えればいいですね～。

•

  そして今回も、リレーが登場します。

•

  LEDフットライトの電源は、「ACC電源」と「イルミ減光時の電源」の2種類が登場します。

•

  フムフム。

•

  ということは、ひとつの電装品（LED）に対してふたつの電源を切り替えますから、5極リレー（1c接点リレー）が必要になります。



Amazonでも販売しているエーモン 5極リレー（3237）または、エーモン コンパクトリレー5極（3234）を用意。

•

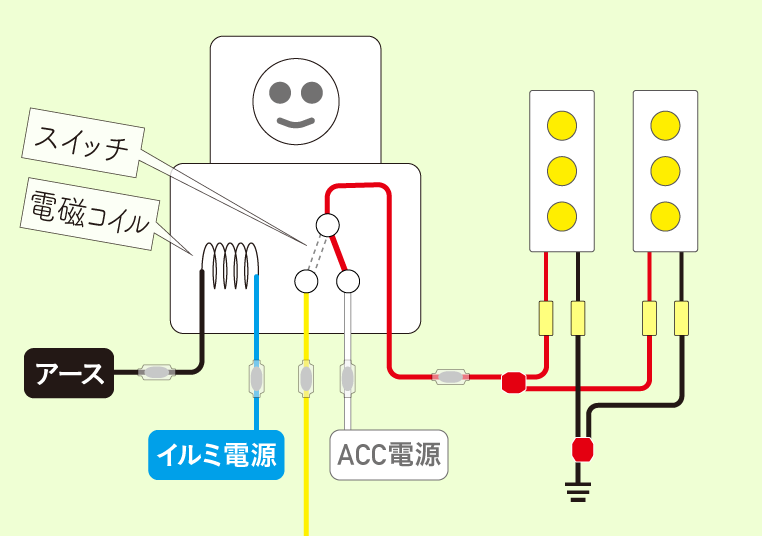

  そして、まずはフットライト用のLEDと、5極リレーを以下のようにつなぎます。


•

  LEDのプラス線をリレーの赤につなぐ。これは普通の使い方ですね。

•

  ハイ。リレー内部では赤と白がつながっていますから、白の先にACC電源を取っておけば、ACCオンでLEDフットライトが光ります。

•

  ふむ。
  まずはACC連動フットライトができた。

•

  いっぽう、リレーの接点を切り替えるトリガーとなる「青」にはイルミ電源を取り、「黒」はアースします。

•

  これで、スモールオンのタイミングでリレーの「青」→「黒」の間に電気が流れますね。

•

  するとリレー内部の接点が切り替わって、「黄」→「赤」がつながります。

•

  ということは……

•

  この「黄」の先に、イルミ減光時の電源をつなげばよいことになります。

•

  分かりました！ 「黄」の先に調光ユニットをつなげばいいんだ！

•

  えーっと、それはダメなんですよ、残念ながら……。

•

  なんでよ？

•

  今現在ラインナップしているエーモンの調光ユニットは、仕様としてマイナスコントロールなんですよ。

※ 昔の調光ユニットはプラスコントロールでした。

•

  ということは、どういうことなの？

•

  この調光ユニットは、単にLEDのプラス線につなぐだけではダメなんですよ。マイナス側で、減光の制御をしているので。

•

  じゃあ、どうつなぐの？

•

  プラス線とマイナス線の両方をつながないとダメなんですね。

•

  そうなんだ。

•

  調光ユニットの2本の出力線は、どっちもつながなければなりません。

•

  でもいまは、5極リレーの「黄」の1本にだけつなごうとしているんだから……困る。

•

  しかも、リレーの「黄」に入れるのはプラスの電源でないといけません。しかし調光ユニット側はそもそもマイナス制御なので、つなげないのです。

•

  どうしましょう？

•

  そこで登場するのが、出力変換ユニットです。

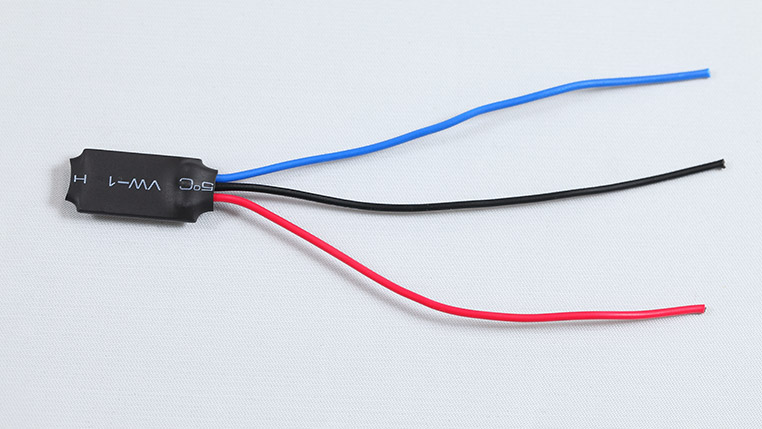

エーモンの出力変換ユニット（1557）

•

  あまり見かけないエーモンアイテムですが……これは？

•

  マイナス出力をプラス出力に変えるアイテムなんですよ。

•

  なんのこっちゃ……？？？

•

  今回の例でいうと、調光ユニットの出力はマイナス出力。そのままでは電源として使えませんが、この出力変換ユニットを間にかませれば、プラス出力の電源として使えるようになるのです。

•

  ふおぉ……。
  そんなことできるのか。

•

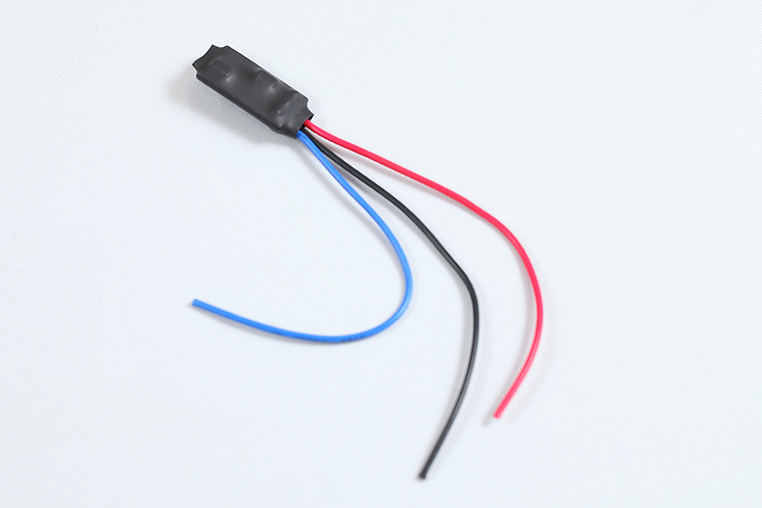

  使い方も簡単です。出力変換ユニットからは、青・赤・黒の3本線が出ています。


•

  基本的に「赤」が電源なんです。

•

  フムフム。

•

  そして「黒」はマイナスの入力で、「青」が出力です。

•

  では、「青」を5極リレーとつなぐってことね。

•

  そうですね。そして「赤」と「黒」を調光ユニットとつなぎます。

•

  3者が出揃った、配線図の全体としてはこうなります。


•

  調光ユニットの「赤」にはイルミ電源をとっておき、「黒」はアースします。

•

  スモールオン時は、調光ユニット経由の電源が流れてくるんだ～。

•

  ちょっと使用する材料が多くなってしまいましたが、エーモンアイテムでイルミ減光（スモール減光）をやろうとすればこうなります。

•

  なるほど。

•

  なお、ここで使っている出力変換ユニットの容量は、マックス0.75アンペアとなっています。リレーよりは少ないので、ココが容量制限となりますね。

•

  0.75アンペアってことは、750ミリアンペアだから、十分な気もしますけど。

•

  エーモンの3連フラットLEDが、ひとつ60ミリアンペア。4席フットライトだったとして、合計240ミリアンペアですから、まあ余裕ですけどね。

•

  というわけで、この配線方法でACC連動＋イルミ減光（スモール減光）フットライトが作れます。……というか、フットライト以外にも応用できそうですね。
