リレーの仕組み。「有接点リレー」と「無接点リレー」の違い。どっちを使うべき？

リレーの仕組みは、言葉や文字で説明してもわかりにくいもの。そこでリレー内部の「接点」を見ながら理解。中身を見ると意外なほどシンプルな作りで、リレーの仕組みがバッチリわかる。

•

  車の電装で定番的に使われている「エーモンリレーの種類と選び方」の続きです。

  ●レポーター：イルミちゃん

•

  エーモンリレーは全部で7種類ありますが、このうち前回紹介した6種類は「有接点リレー」でした。そして1種類だけ「無接点リレー」があります。

  ●アドバイザー：エーモン 中塚研究員

•

  有接点リレーとか無接点リレーとか、最初からイキナリ意味が分かりませんが……。

•

  有接点リレーとは、昔からあるアナログ方式で、物理的に接点が切り替わるタイプのリレーのことです。

•

  ムム。まだ何のことなのか、よく分からない……

•

  それでは、エーモン5極リレーを例に説明します。



エーモンの5極リレー（3237）

•

  5極リレーをカンタンにおさらいすると、2つの電装品をつないでおいて、どちらに電気を流すかを切り替える自動スイッチです。



きほん的な使い方は、「5極リレーの使い方 初心者向き解説」参照。

•

  上の図の通り、実際にリレー内部にはコイルとスイッチが入っているんですよ。


•

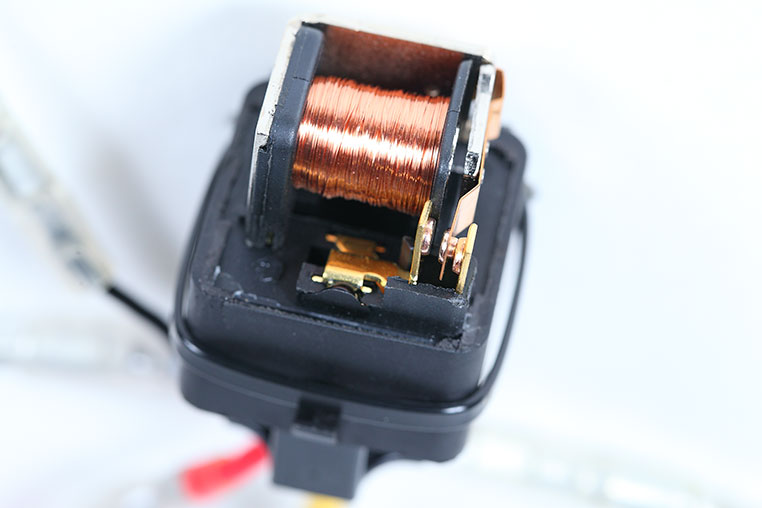

  これはエーモン5極リレーの内部です。

•

  おお〜!!
  はじめて見た。

•

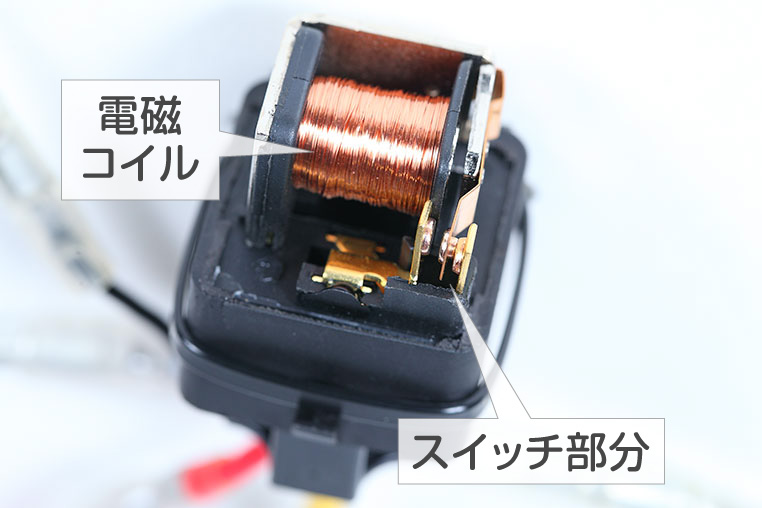

  これが電磁コイルになっています。


•

  エーモンリレーの青→黒の線に電気が流れると、この電磁コイルに電気が流れて強力な磁力を発生させます。

•

  コイルって、思ったより大きいなァ。

•

  そうですね。その強力な磁力に引っ張られて、スイッチの接点が切り替わります。

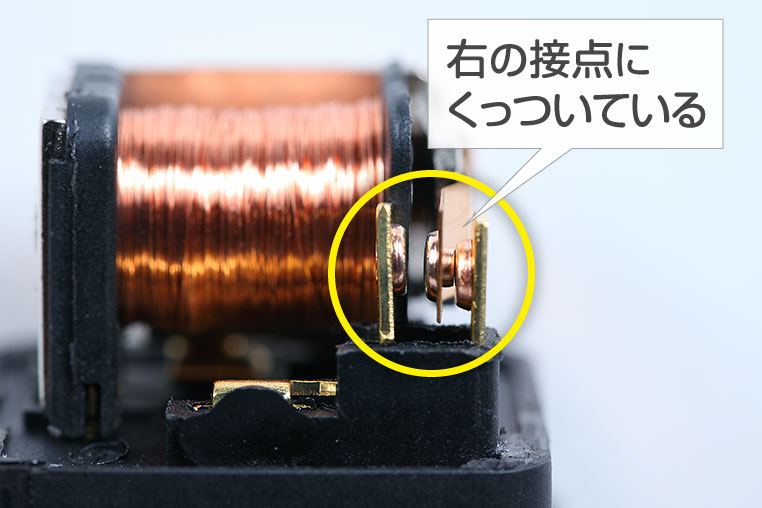

磁力がないとき

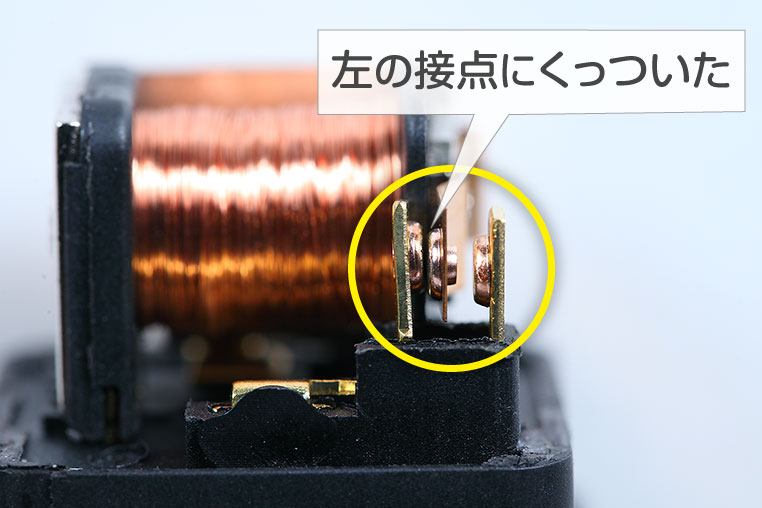

電磁コイルに磁力発生


•

  「カッチーン」と接点が切り替わる。自動スイッチです。

•

  この動きによって、電気を流すラインを切り替えているのが5極リレーですね。


•

  4極リレーも、仕組みは同じ。2つの接点を切り替えるのが5極リレーで、1つの接点に対して、オンオフを切り替えるのが4極リレーです。

•

  なるほど、なるほど。

•

  このように、実際に（物理的に）接点が存在していてカッチーンと切り替えているのが、つまり「有接点リレー」ということです。

•

  そういえばリレーって、カチっていう音がしますよね。

•

  それは、接点が切り替わった瞬間の音ですね。

•

  あれ……？ ということは無接点リレーは接点がないの？

•

  そういうことです。
  ないから、無接点と言うのです。

•

  無接点リレーとは、ようするにこういう機械的な動きはしないリレーです。

•

  エーモンリレー中では、ユニット用リレーだけが、唯一「無接点リレー」ということでしたね。



エーモンのユニット用リレー（1558）

•

  中身は半導体です。トランジスタという、電子部品を使って制御しているんですよ。

•

  いかにもブラックボックスっぽい。

•

  で、エーモンとして無接点リレーを出したのには理由があります。

•

  どんな理由でしょうか？

•

  従来のアナログ方式の有接点リレーのデメリットは、チャタリングが起こることでした。

•

  チャタリングは、以前に教わりましたね。

•

  そうですね。例えば「バッ直で取った電気を、ルームランプ連動でLEDに流したい」とします。配線図的には、こんな感じ（↓）でいけそうなんですが……


•

  しかし、実際にこういうリレーの使い方をすると、チャタリングが起こります。

•

  その理由については、「リレーから〈ジー音〉がする、チャタリングの原因と対応」で詳しく解説済みです。

•

  ようするに今どきのルームランプには、じわ〜っと消灯（点灯）するパルス制御（※）が入っています。

✔ パルス制御とは

LEDを高速点滅させることで、減光していくように見せている。

•

  人間の目には、次第に暗くなっていくように見えますが、実際には「オンオフ」を高速に繰り返しています。

•

  点滅なんですね。

•

  となると、さっき見たリレーの接点切り替えを、超高速でガチャガチャやるような動きになってしまう。その結果、「ジー」という異音が出ます。

•

  なるほど。
  つまりリレーは使用不可のケースだ。

•

  ハイ。そしてパルス信号が含まれている線は、純正ルームランプに限りません。

•

  例えば？

•

  LEDの明るさをコントロールするための調光ユニットなども、同じ原理で動いています。

•

  ということは普通のエーモンリレー（有接点リレー）と、調光ユニットを組み合わせて使うと……

•

  やはりチャタリングが起こってしまいます。

•

  そんなケースで使うべきリレーが、ユニット用リレーということなんですね。

•

  そういうことですね。でも無接点リレーのほうが大容量タイプでも安いですから、ようは使い分けの問題です。
