80ハリアーJBL付き車に、外部入力（HDMI映像入力）を設ける方法╱手順②

• 1
• 2
• 3
• →

80ハリアーのSDナビ（JBL付き）に、外部入力（HDMI映像入力）を付ける方法の続き。前回までの手順でSDナビが外れたので、ナビ裏に映像入力アダプター・HVXT02のカプラーを割り込ませる。似た形状のカプラーが3つあるが、間違えないように丁寧に解説。

•

  「80ハリアーJBL付き車に、外部入力を設ける方法」の続き。

  ●レポーター：イルミちゃん

•

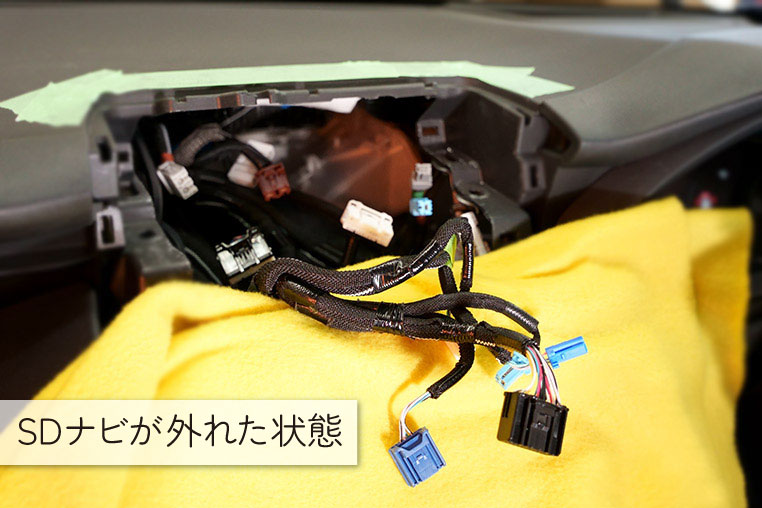

  前回SDナビの取り外しができたので、今日はHVXT02の取り付け方法をガイドします。

  ●アドバイザー：ビートソニック ワタナベ研究員

•

  HVXT02には、本体ユニットのほかに、いくつかの配線がセットになっていますが……



詳細はAmazonのビートソニック 映像入力アダプター HVXT02参照。

---

•

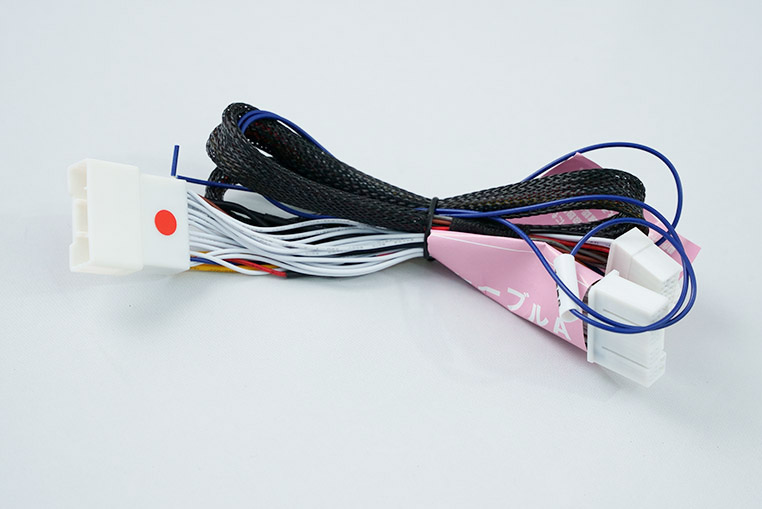

  まずはこの「ケーブルA」というのをつなぎます。


•

  一番メインっぽいハーネスですね。これをどこにつなぐのか。

•

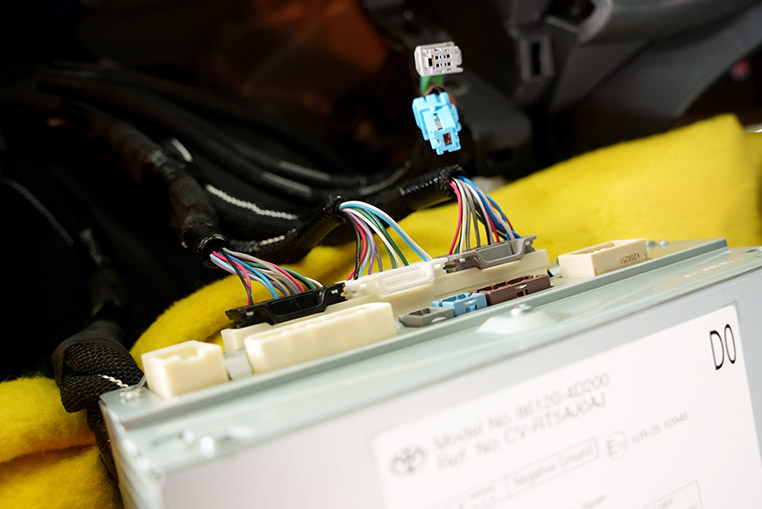

  80ハリアーのSDナビ（JBL付き）裏には、下段に3つのカプラーが並んでつながっています。

•

  同じような形状のカプラーが3つある。



上段のカプラー類は抜いて、ナビ裏を覗いている状態。

---

•

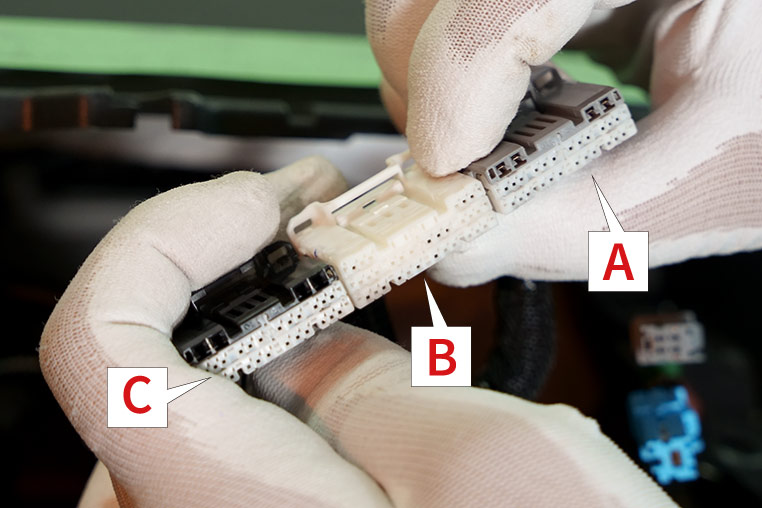

  この3つを「ナビ背面方向から見たときに、一番左になるカプラー」が、ケーブルAをつなぐカプラーです。


•

  ナビ上面から覗き込んで見た状況（↑）だとすると「一番右手（運転席側）のカプラーがA」ですね。

•

  そうですね。ナビから外した状態で、車両側のコネクターが並んだ状態だと、こういう順番です。


•

  でもこれ、ナビを取り外してしまったあとだと、順番が分からなくなりますね？

•

  そういう場合は、いったんナビ裏につなぎ直してみれば、正しい順でしかつなげないので、順番が分かります。

•

  つなぎ間違えは起こらないようになっているんだ。

•

  Aカプラーは28ピン・Bカプラーは30ピン・Cカプラーは28ピンなんですけど、AとCもキーが違う。逆に差し込もうとしても入りません。

•

  ナルホド。

•

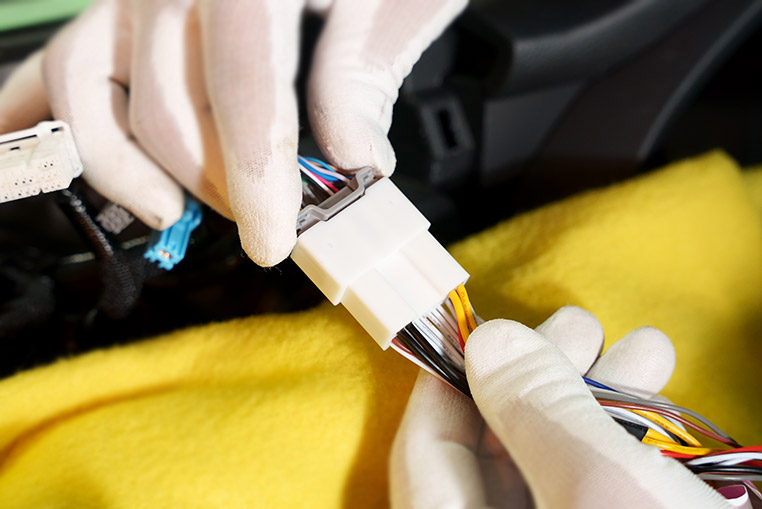

  で、車両側の「A」に対しては、HVXT02の「ケーブルA」の車両接続用カプラーをつなぎます。



ケーブルAには複数のカプラーが付いているが、この場面で一致するのはひとつしかない。

---

•

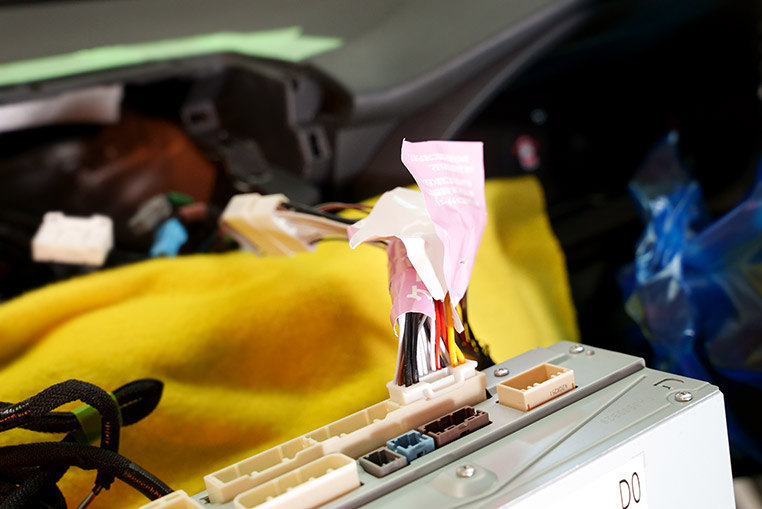

  そしてケーブルAの反対側のカプラーを、ナビ側のAカプラー口に差し込みます。


•

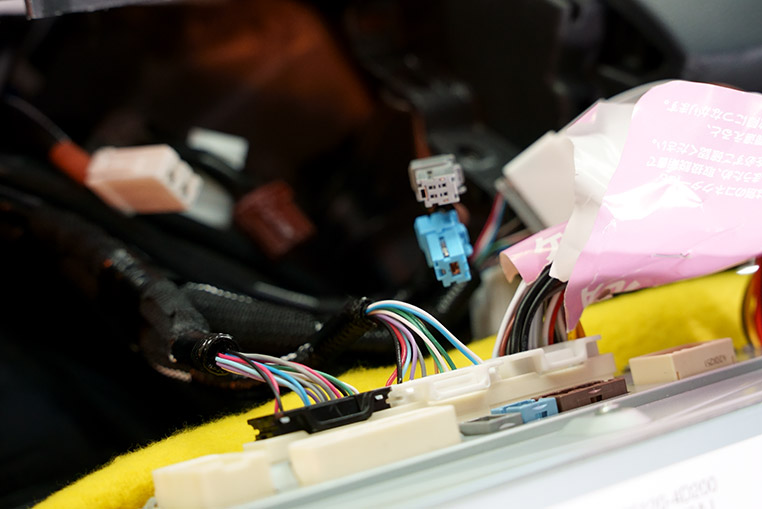

  ようは純正のAの間に、割り込ませている。

•

  ひとつ注意点。純正カプラーではAとCの誤挿入は起こりませんが、HVXT02のケーブルAは、ナビ側のCコネクターに指すこともできてしまうので間違えないようにしましょう。

•

  わざわざそんなことをしないように。

•

  ナビ本体に割り込むのはこの一箇所だけなので、BやCのカプラーは純正をそのままつなぎ直します。


•

  この1本を割り込ませるためだけに、ナビ本体ユニットを外したようなものなんだ。

•

  そうなんですよ。…ただ、SDナビが外れている今の段階で、USBケーブルとHDMIケーブルを通しておくほうがいいかもしれません。

•

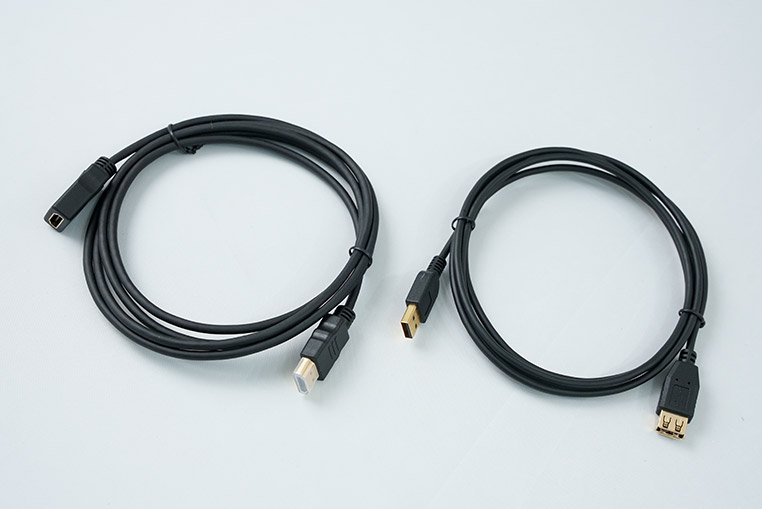

  HVXT02には、USBとHDMIの延長ケーブルも付属しています。


•

  最終的にはこの先に、iPhoneやFire TV Stickなどの映像機器をつなぐことになります。

•

  つまり、この延長ケーブルの先が、外部入力（映像入力）となる。

•

  そういうことですね。

•

  では、これはどこに通すの？

•

  それは、外部入力（映像入力）の口をどこに持っていきたいかで変わりますね。

•

  どこでスマホをつなぎたいか、ってことか。

•

  たとえば、グローブボックス内に通しておいて、そこでスマホやFire TV Stickを抜き出しできるようにする……などのやり方などが一般的だと思います。

•

  では、今回はその流れでいきましょう。

•

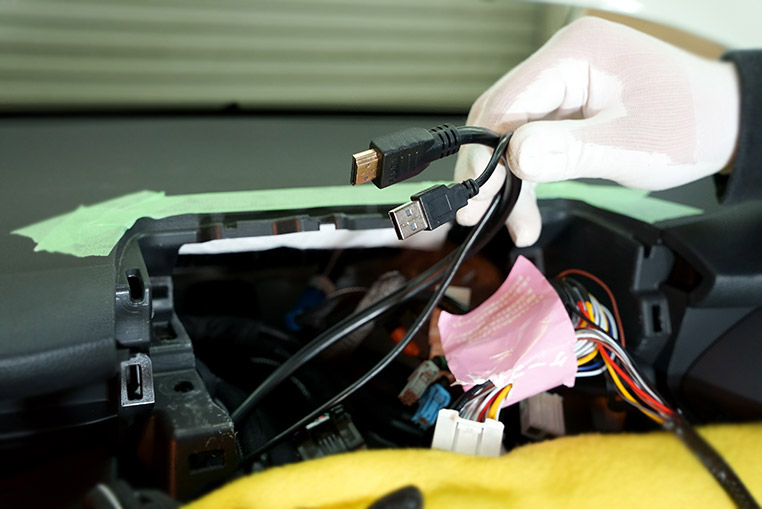

  それではひとまず、ナビ裏からグローブボックス裏へと通しておきましょう。



※グローブボックス側はのちほど説明する。

•

  ここまでできたら、SDナビ本体は純正配線を元通りつなぎ直して、戻してしまいます。


•

  このときに、最初に割り込ませたケーブルAや、USBやHDMIの延長ケーブルを、SDナビ本体の下から出します。

•

  下にはスペースが空いてますね。

•

  仮にナビ本体の上側から配線を出してくると、最後にモニターを戻せなくなります。

•

  挟まってしまうわけね。

•

  そういうことです。

•

  ということで、ナビ本体ユニットへの割り込み作業は意外とカンタンに終わりました。

•

  80ハリアーのSDナビ（JBL付き）はナビ本体ユニットと、ナビモニターの2つに分かれていますので、あとはモニター側での作業ですね。
