シーケンシャルウインカー自作教室（第13回）

---

LEDウインカー基板をヘッドライトに固定する方法

完成したLEDウインカー基板を、ヘッドライトに固定する手順。仕上がりのキレイさだけでなく、修理など後々のことも考慮したプロのやり方だ。シーケンシャルに限らず、自作したLED基板をライト内に固定する方法として、汎用的に役に立つ。

•

  「シーケンシャルウインカーの付け方」の続きです。

  ※連載のもくじは、「シーケンシャルウインカー自作教室╱記事一覧」

  ●レポーター：イルミちゃん

•

  シーケンシャルLEDウインカー基板が完成したので、次はヘッドライトに固定します。

  ●アドバイザー：イルミスタ・野本研究員

•

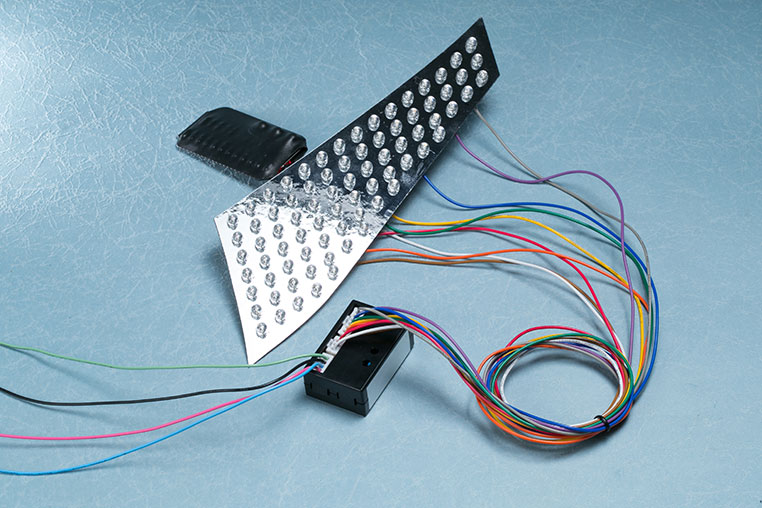

  固定前は、こんな状況ですね（↓）


•

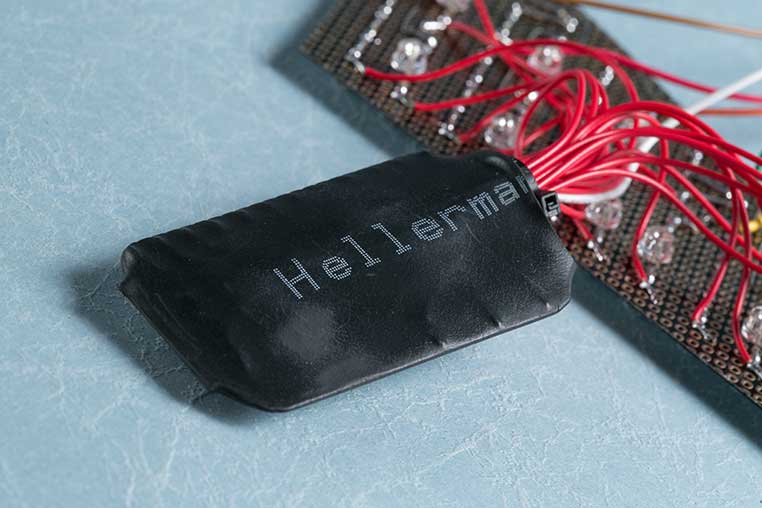

  今回は抵抗をLEDとは別基板にしましたが、この抵抗基板には熱収縮チューブを巻いておきます。


•

  この抵抗基板は、LED基板の奥に隠すので、LED基板裏や奥のリフレクター（メッキ）と接触してショートしないように絶縁必須です。

•

  収縮チューブ……にしては太くないですか？

•

  50Φの熱収縮チューブを使っています。

•

  そんな極太のチューブもあるんですね。

•

  なお、LED基板の裏面も、リフレクターのメッキに接触するとショートしますので、基板を収めたときに接触するかしないかを事前に確認します。


•

  裏面がメッキに干渉するようであれば、基板ウラに絶縁テープなどを貼って対処しましょう。

•

  次は、ヘッドライト（リフレクター部分）への基板の固定方法。僕は極細のステンレス線を使います。


•

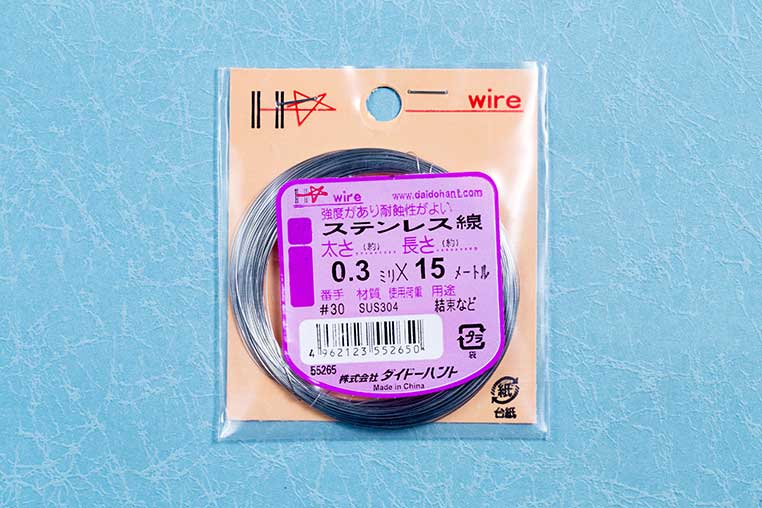

  用意したのはホームセンターなどで売っている、0.3ミリのステンレス線です。

•

  ほほう。
  野本研究員はコーキングとかじゃないんだ。

•

  コーキングを使うと、修理するときに基板を外すのが大変。それで、ステンレス線を使っています。

•

  これでどうやって固定するのでしょう？

•

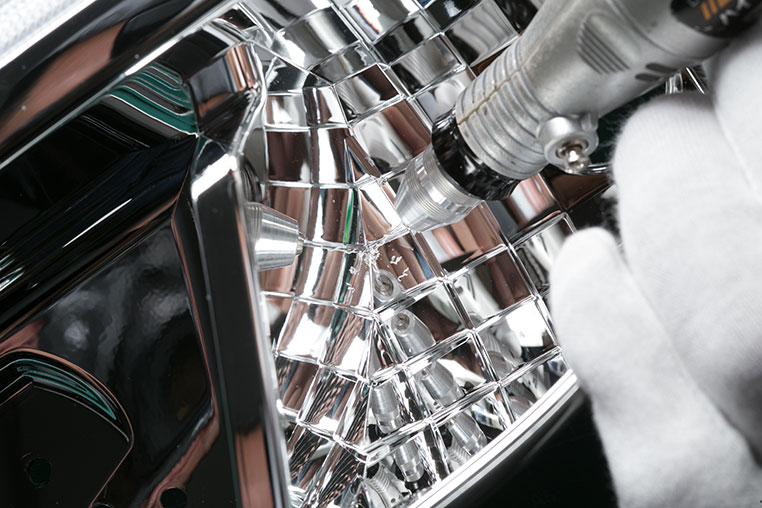

  まず基板をリフレクター部分にあてて固定位置を確認したら、その奥に隠れる位置に細い穴を開けます。


•

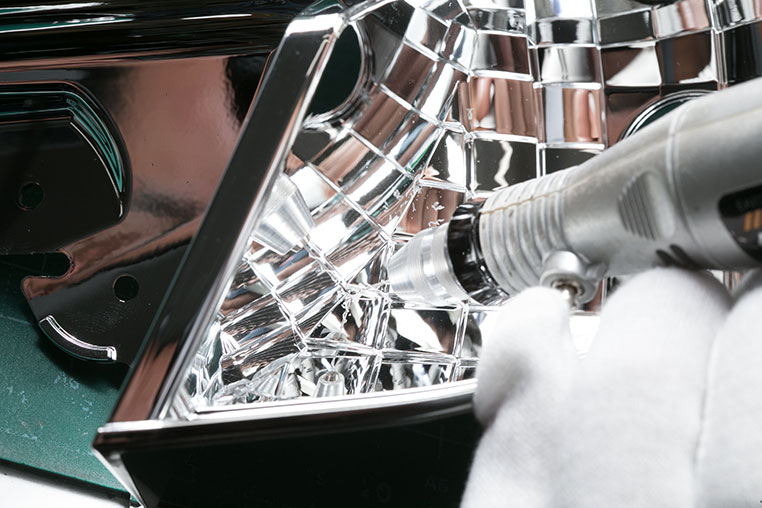

  この穴はミニルーターを使って開けています。0.35とか0.4Φクラスの極細穴を開けるためですね。

•

  ドリルじゃないんだ。

•

  より極細の目立たない穴を開けたいのでミニルーターを使っていますが、確実に見えない場所なら、ドリルでもいいでしょう。

•

  なるほど、なるほど。

•

  少し離れた位置にも、もうひとつ穴を開けておきます。


•

  2つの穴を1セットとして使いますよ。

•

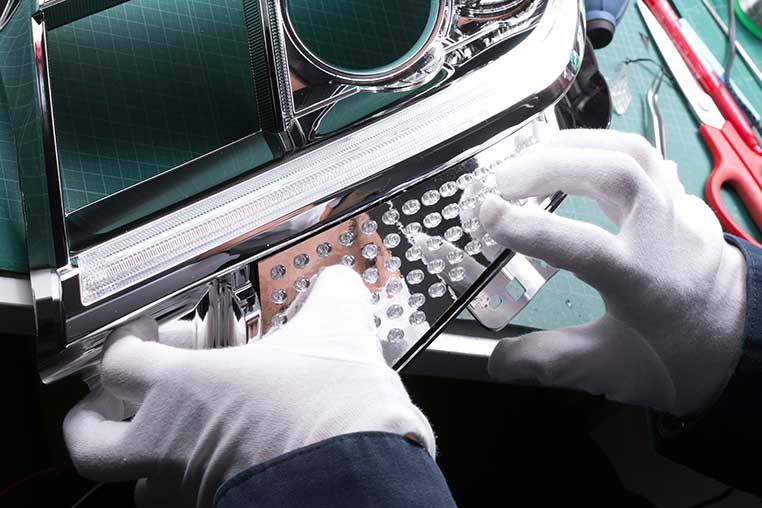

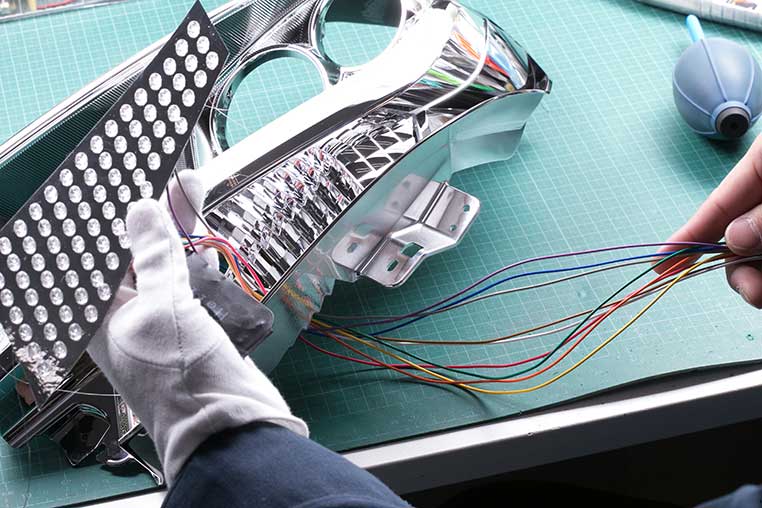

  固定穴を開けたら、次に配線類をウインカーバルブの穴から裏へ通しつつ、基板を載せます。


•

  基板の端の穴にステンレス線をUの字に通しておいて、リフレクターに開けた穴を貫通させて、裏側へ送ります。

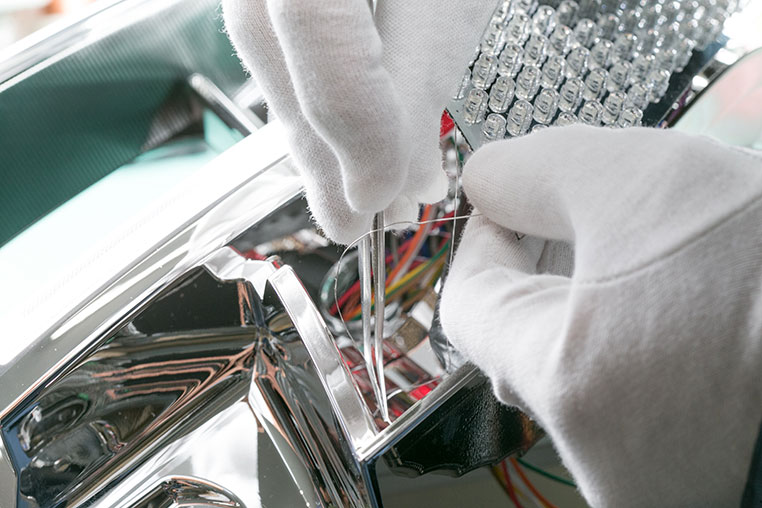

細かいのでピンセットで作業


•

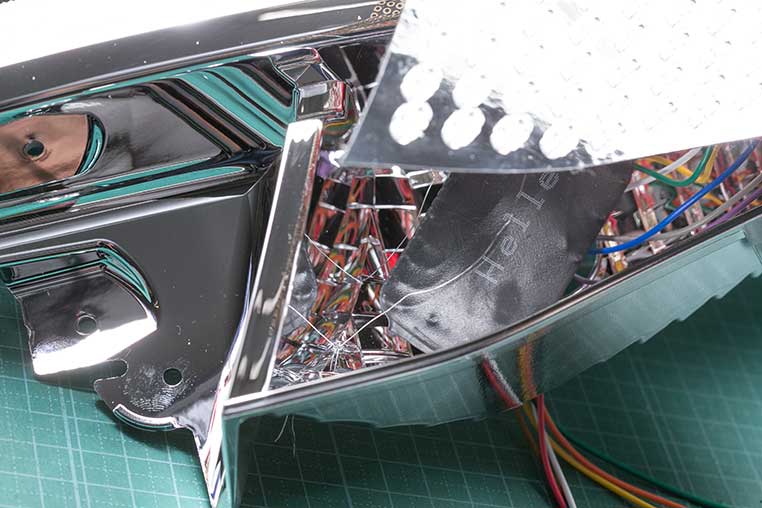

  1本のステンレス線をUの字にして、リフレクターの2つの穴に通しています。


•

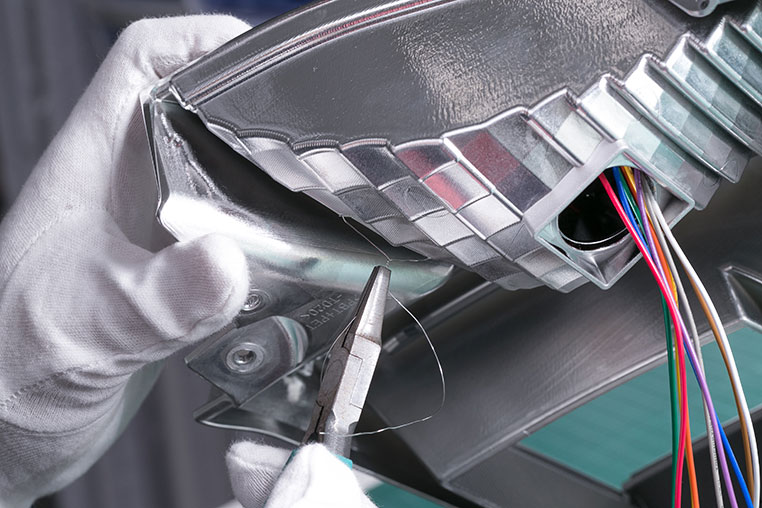

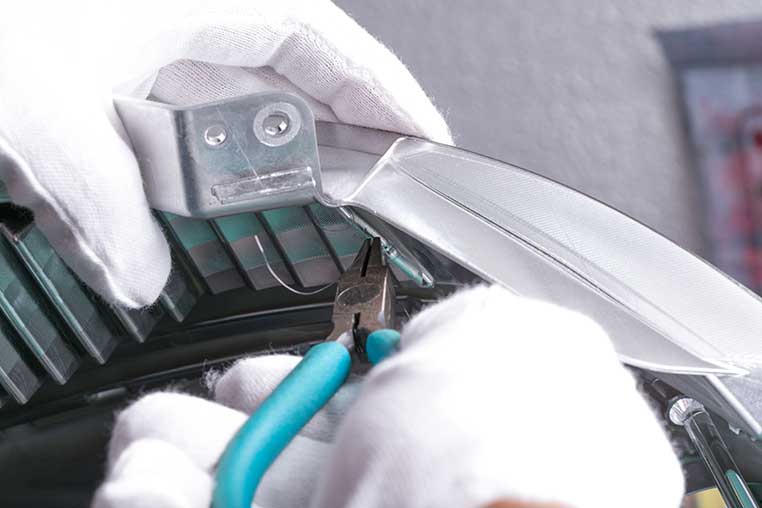

  リフレクターの裏から、ラジオペンチで引っ張っています（↓）


•

  最後に2本のステンレス線を、裏側でグルグルよじって、基板が動かないよう固定します。


•

  これで1箇所固定できたことになるんですねー。

•

  必要に応じて、同様の連続穴を2〜3セット開けて固定します。

•

  なるほど、なるほど。
  これが野本流の固定方法。

•

  コーキング剤を使って基板を固定する場合は、失敗するとオモテ面にコーキング剤が出てきて、オモテから見えてしまう可能性があります。

•

  加減を分かっていないと、あり得る話ですね。

•

  ステンレス線を使った固定方法は、そういう失敗がないのと、外しやすさがメリットです。

•

  基板が固定できたら、ヘッドライトを殻閉じする準備。

•

  まずはヘッドライトを分解したときと逆の手順で、レンズとリフレクターをネジで固定します。



•

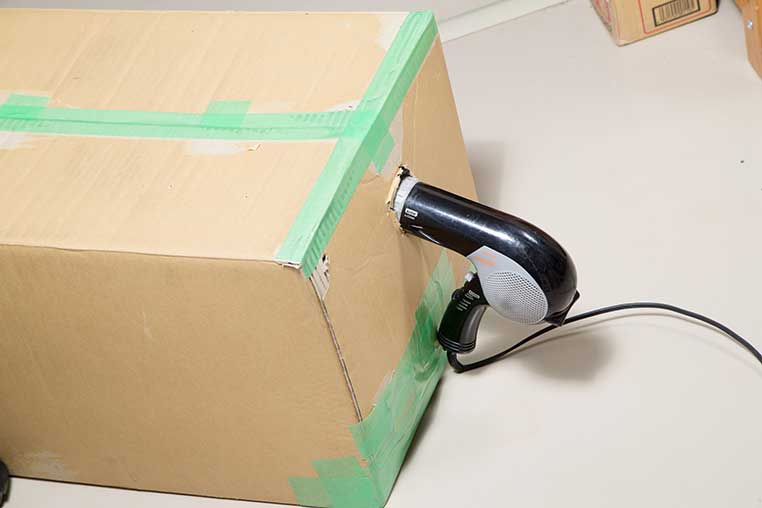

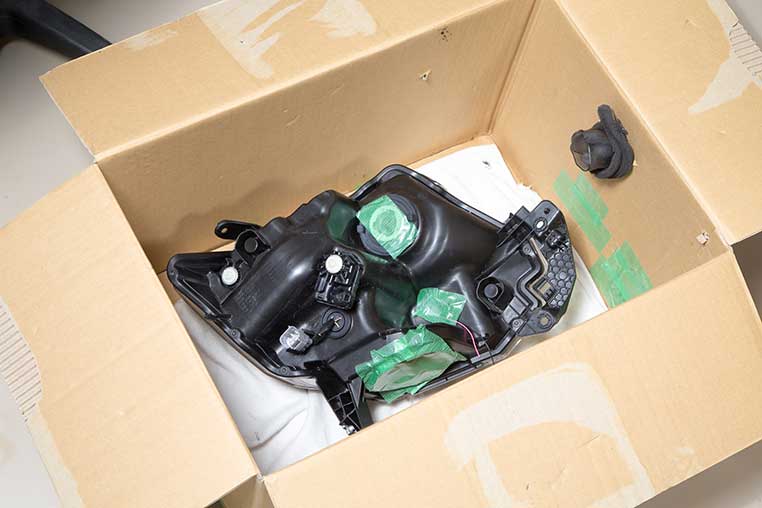

  そしてハウジングとレンズを組み合わせた状態で、再び段ボール箱とドライヤーで温めます。



✔ 純正シーリング剤の流用だけでは足りないときは、シーリング剤を用意して、継ぎ足しする。

---

※詳しくは、「加工したヘッドライトを曇らせない！  プロの防水シーリング」参照。

•

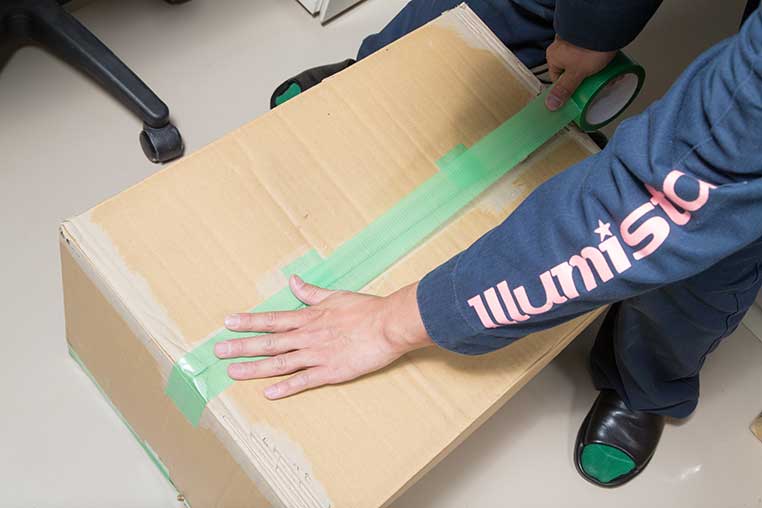

  熱が逃げないように、段ボール箱のフタは養生テープ等でとじておきます。


•

  このときに、内側に畳んだフタがドライヤーの口に当たっていたりすると、段ボールが燃える可能性もありますので、内側のフタがタレないように固定しておきましょう。

ブオォォ


•

  これ、温め時間は？

•

  今回は25分位でした。箱の大きさや気温によっても変わってくるので、一概には言えませんが。

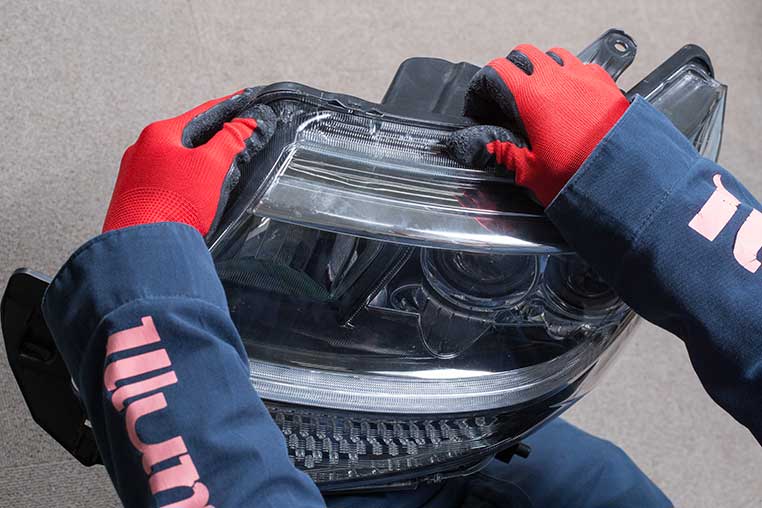

熱でシーリングが柔らかくなったらレンズを押し込む


•

  あとは車体に取り付けるだけですね〜！
