シーケンシャルウインカー自作教室（第4回）

---

シーケンシャルウインカーの仕組みを初心者向きに解説

シーケンシャルウインカーの光が流れて見える仕組みを、ザックリと知っておこう。LEDを8個だけ並べた解説用の基板を見ると、理解しやすい。電気が苦手でも、ここまでわかってしまえば「な〜んだ」と思えます。

•

  シーケンシャルウインカーを自作するための、基礎知識を解説します。

  ●アドバイザー：イルミスタ 野本研究員

•

  この連載では、「超」初心者向きに解説していきます。

  ●レポーター：イルミちゃん

•

  まず、普通のLEDルームランプや（流れない）LEDウインカーを作る時との違いを、理解しておきましょう。

•

  何が違うんでしょう？

•

  シーケンシャルウインカーとは、複数のLEDを順番に点灯していくことで、「光が流れているように見せる」ものです。

•

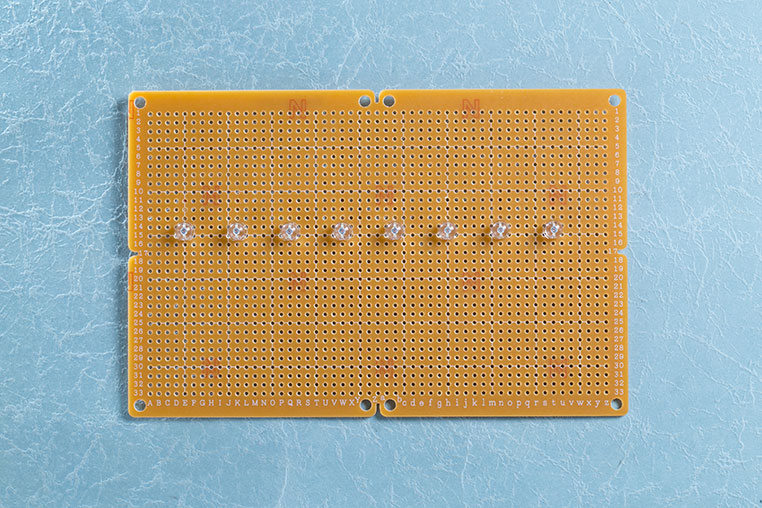

  LEDを8個だけ並べた解説用の基板（↓）で、シンプルに説明します。


•

  LEDを1個ずつ点灯させていって……

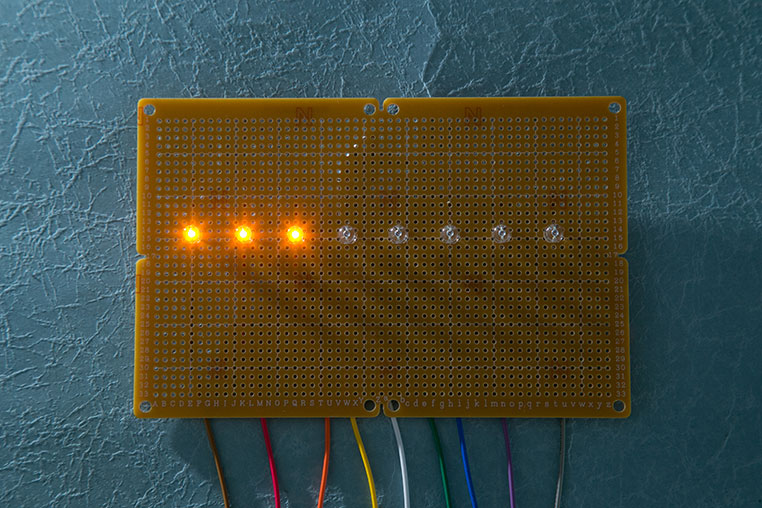

パパ…

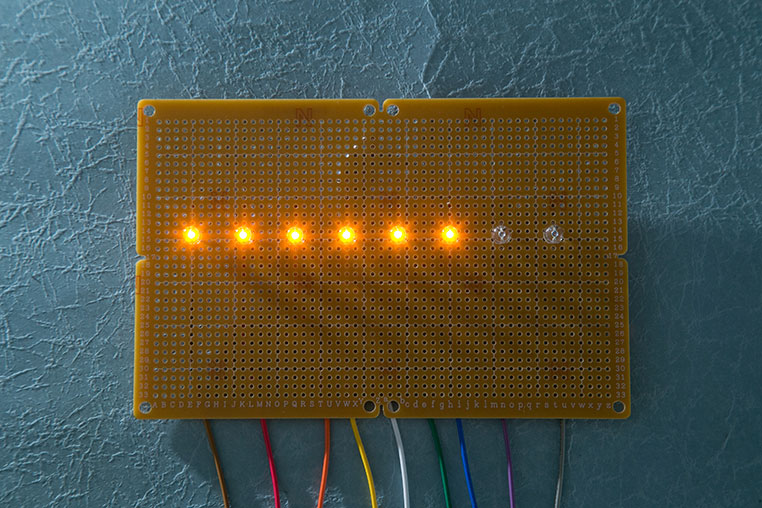

パパパ

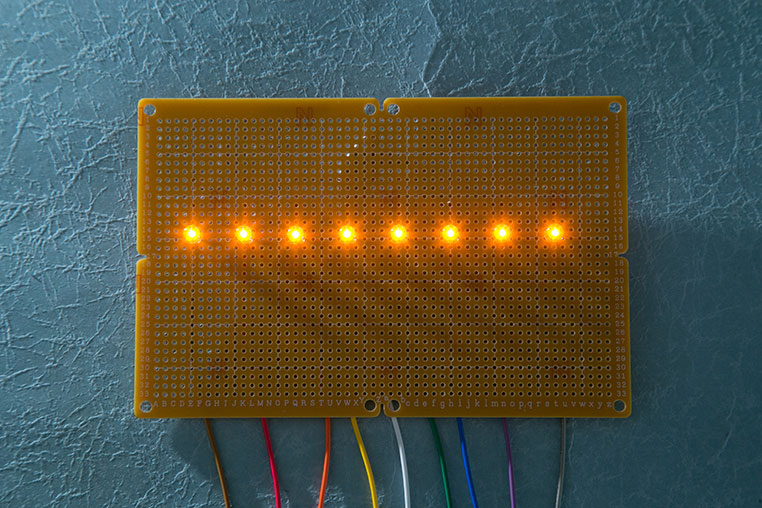

全点灯

•

  8個のLEDが全部光ったら、消すときはいっぺんに消灯させます。

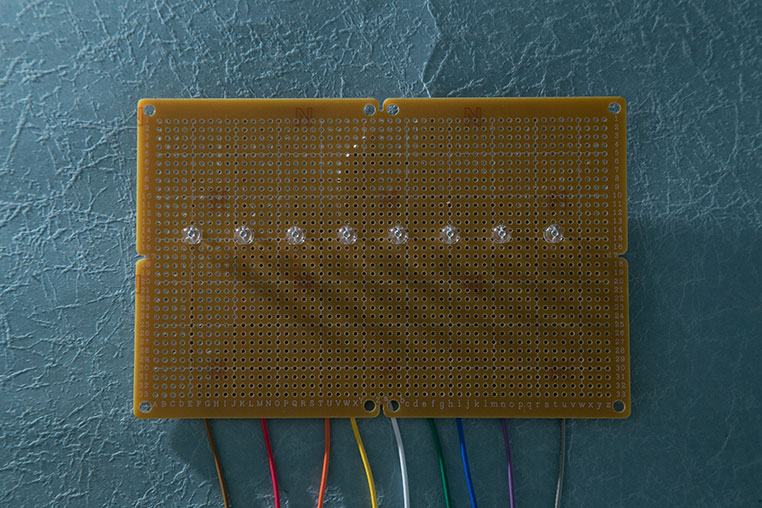

全消灯

•

  これが、シーケンシャル点灯パターンと呼ばれるものですね。

•

  こうするためには、LEDの点灯タイミングをズラす必要がありますよね。

•

  いっぺんに電気を流したら、全部光ってしまう。

•

  そうなんです。そこで、「LEDに順番に電気を流す」コントロールをするために、シーケンシャルウインカーユニットが必要になるのです。



この連載で使っている、エルパラのシーケンシャルウインカー専用ユニット

※詳しくは「シーケンシャルウインカー専用リレーユニットの大本命登場か!?」参照。

•

  で、重要なのは、このユニットとLEDをどうつなぐのか、という話です。

•

  さっきのLED8個の基板ですが、ウラ面を見ると、LEDはこのように（↓）つながっています。



基板の裏側。表側の白マルの位置にLEDがいる。

•

  なんか色とりどりの配線がいっぱい出ていますね。

•

  これらの配線（全部で9本）はぜんぶ、シーケンシャルウインカーユニットとつながっているんです。

•

  フムフム。

•

  今回は向かって上側がプラスになるように、LEDをハンダ付けしています。

•

  ということは下側がマイナス。

•

  で、白い線が、LEDに電源を送るためのプラス線です。


•

  電源は1本でやってくるんですね。

•

  そうですね。で、基板上で電源を分けるように「道」を作ってあるので、分岐して全LEDに電気がいきます。



8分配されて抵抗付近まで電気を流す。

•

  あれ、そうすると、全部のLEDがいっぺんに光ってしまうような……。

•

  いいえ。LEDは、プラスとマイナスが両方つながってはじめて光る。プラスだけでは光りません。

•

  あ、そうか。
  マイナスはどうなっているかと言うと……

•

  LEDのマイナス側は、1個ずつ別々の配線でシーケンシャルユニットとつながっています。

•

  色とりどりの8本線は、各LEDのマイナス線なんですね。

•

  そうです。で、LEDのマイナス側もつながってはじめて光るのですが……

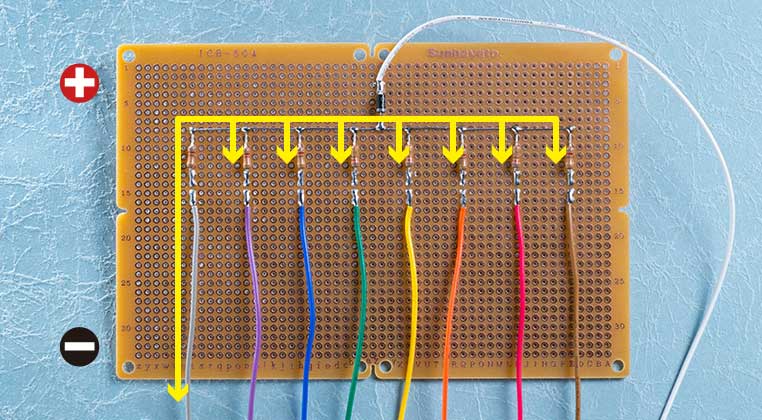

まずLEDの1個目だけ、マイナスをつなぐ。

•

  このときに、タイミングをズラしてマイナスをつないでいけば……

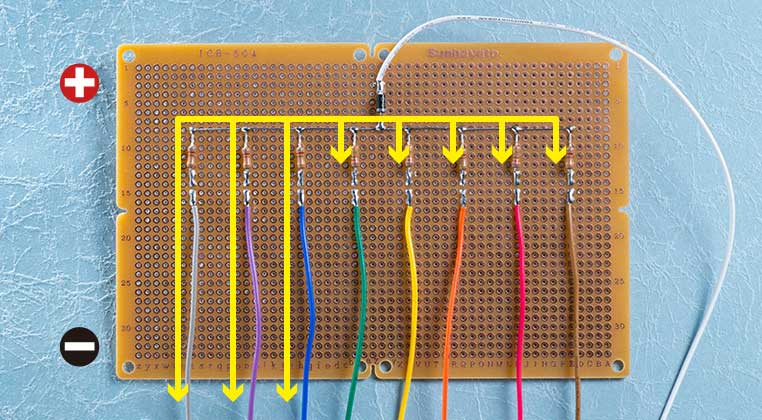

続いて2個目、3個目もマイナスをつないだ。

•

  さっきオモテ面から見たように、流れるんですね。

•

  ハイ。このように順番にアースに落とす作業を、シーケンシャルウインカーユニットが、箱の中で自動的にやっているのです。

•

  なるほど、なるほど。

•

  とりあえず、このようにマイナス線を分けて、シーケンシャルユニットにつなぐ。それがポイントです。

•

  ようやく仕組みがわかりました。

•

  注意点は、マイナス線の順番が決まっていること。説明書にも書いてありますが、今回のユニットでは1番目が灰色、2番目が紫、3番目が青……という風につなげます。

•

  これ、間違えるとどうなるんだろう？

•

  LEDが順番に点灯しなくなるので、キレイに流れません。

•

  例えば、1番の2番の配線を逆につなぐと……

•

  2番目のLEDから光りはじめてしまいますよー。

•

  そういうことね。

•

  ところで今回は8個のLEDで説明しましたが、これには理由があります。

•

  5個では、ダメなんですか？

•

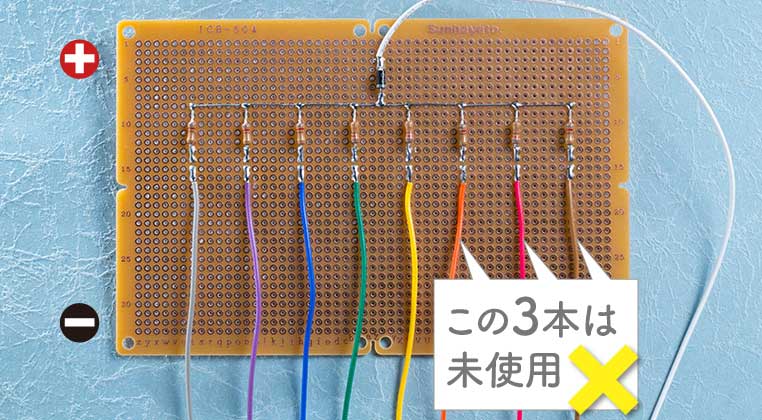

  5個でもOKですよ。その場合は、6番目、7番目、8番目の配線はつながなければいいだけです。

LED5個の場合は……


•

  多いほうがなめらかに光が流れるイメージですが、人間の目で見るぶんには5〜6段階でも十分流れているようには見えますよ。

•

  じゃあ、9個とか10個だと？

•

  このウインカーユニットは8ポート（8ブロック）仕様になっていますので、LEDのマイナスにつなぐ配線は、8本までなんです。

•

  つまり最大8個ですね。

•

  今回のつなぎ方だとそうなりますね。

•

  しかし8個のLEDで、シーケンシャルウインカー、できますかね？

•

  パワーLEDでないと無理でしょうね。

•

  あれ!? では帽子型や砲弾型LEDのときはどうするんでしょう？

•

  LEDをもっと増やさないとダメですよね。何十個という数がないと、ウインカーとしての明るさは出せません。

•

  しかし、配線は8本しかない。

•

  どうやって増やすかは次回解説しましょう。
