シーケンシャルウインカー自作教室（第11回）

---

シーケンシャルウインカーの回路作り（後編）

シーケンシャルウインカーの「流れる」回路の作り方・後編。なお抵抗は「別基板」に載せる、まさに離れ業。こんな方法もあるのだ。

•

  「シーケンシャルウインカーの回路作り」の続きです。

  ※連載のもくじは、「シーケンシャルウインカー自作教室╱記事一覧」

  ●レポーター：イルミちゃん

•

  前回は、シーケンシャル点灯の第一ブロックのマイナス側を合流させました。

  ●アドバイザー：イルミスタ・野本研究員

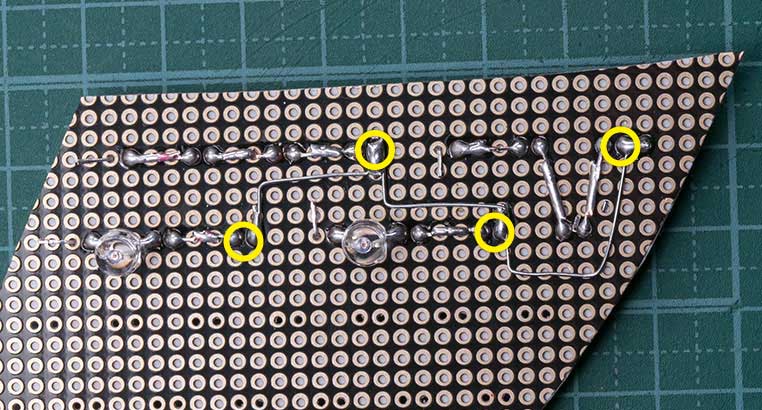

現在の状況


•

  マイナス側はスズメッキ線で合流させましたので、今日はプラス側も合流させます。

•

  ここで、シーケンシャルウインカー回路の基本をおさらい（↓）


•

  マイナス側はブロック毎に合流させ、プラス側は全ての列をまとめて合流させるんでしたね。

•

  プラス側は「抵抗」を付けながら、その足を使って回路を合流させようと思います。

•

  そういえば、野本研究員はこの段階まで抵抗を付けていませんね？

•

  実は抵抗は「別の基板」に載せようと思っているんです。

•

  べ……別の基板？

•

  そうです。なぜかというと、実際にLEDを敷き詰めて配列してウインカーを作る場面では、抵抗を付けるようなスペースがないことも多いし……

•

  フムフム。

•

  それと抵抗は熱を持つので、別の場所に分離するとLEDに熱が伝わる心配がなくなり、長寿命にもつながります。

•

  なるほど！ しかし、どうやってつなぐのかイメージできませんが……

•

  実際に見てみれば分かりますヨ。

•

  分かりやすくするために、ここではシーケンシャル点灯の第一ブロック用の抵抗だけで説明しますね。

✔ ひとくちメモ

通常ならば全LEDをハンダ付けしてから、最後にまとめて抵抗を付けていくほうが効率よい。

•

  第一ブロックだけでいうと、4個直列のLEDが、4列あります。

•

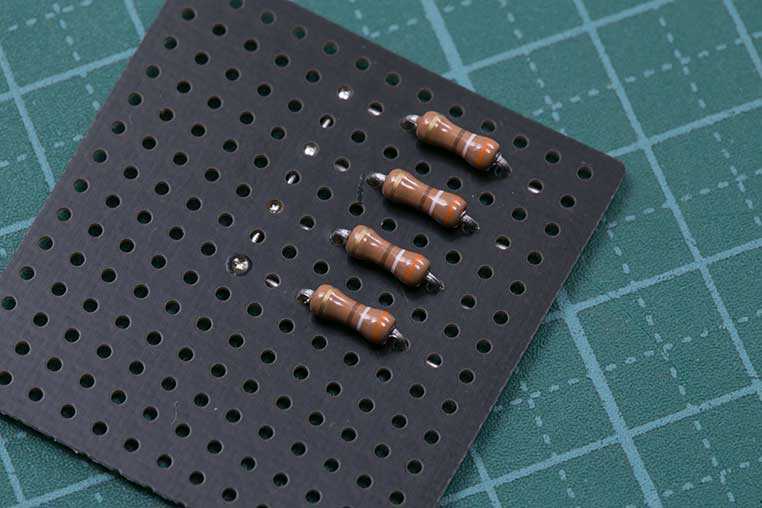

  ということは抵抗は4個使いますので、まずこんなふうに4個の抵抗を別の基板に付けます（↓）


•

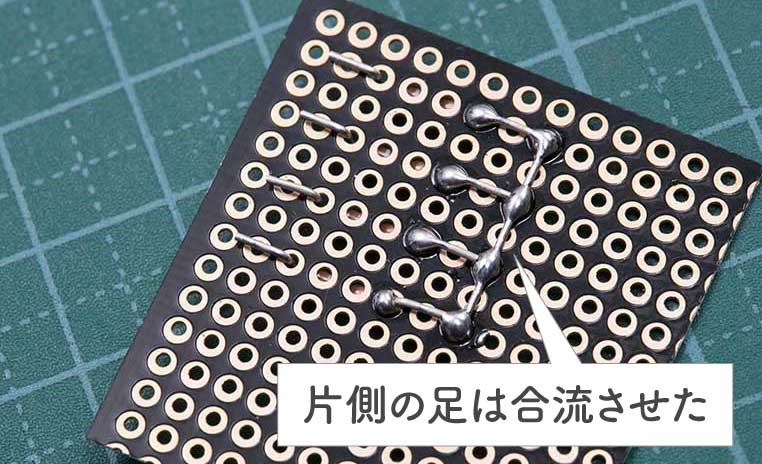

  この4個の抵抗は、プラス側の合流回路を兼ねているので、片側は合流させておきます。


•

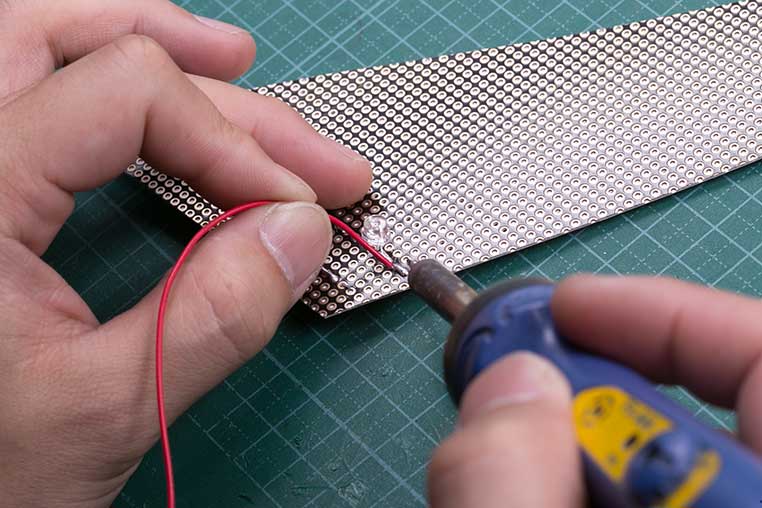

  そして配線コードを1本用意して、基板上のLED直列の先頭のプラスにハンダ付け。


•

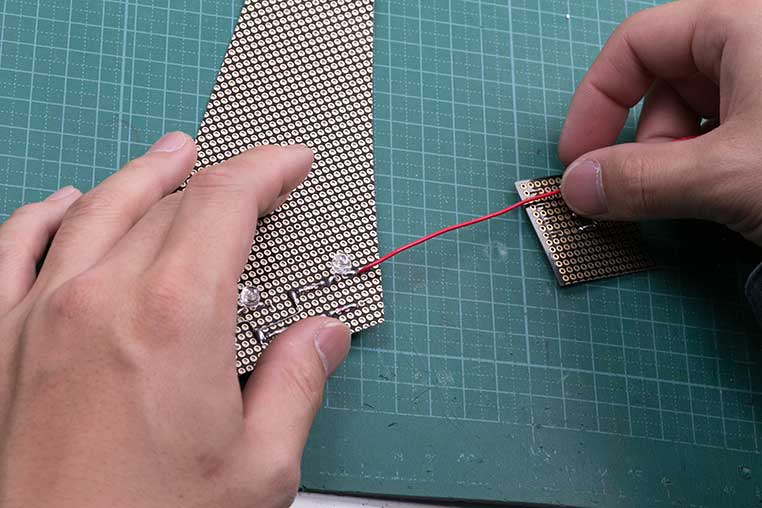

  この配線を伸ばして、少し離れた場所にある抵抗基板へ。


•

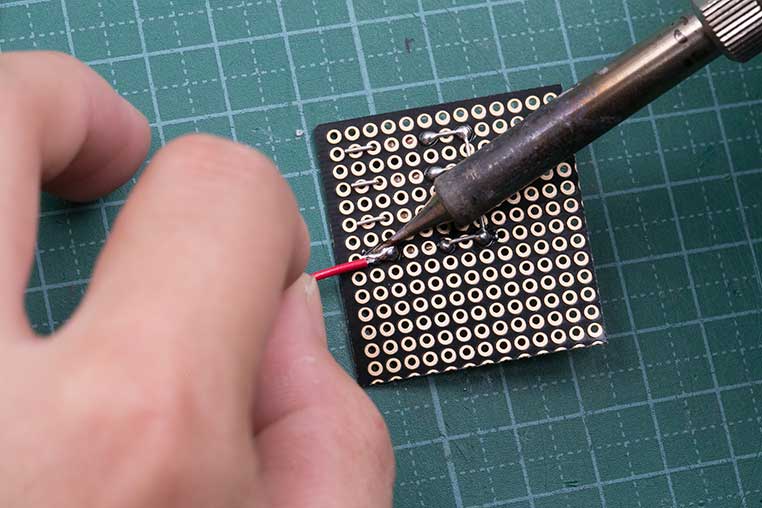

  そして、抵抗の足にハンダ付けします。


•

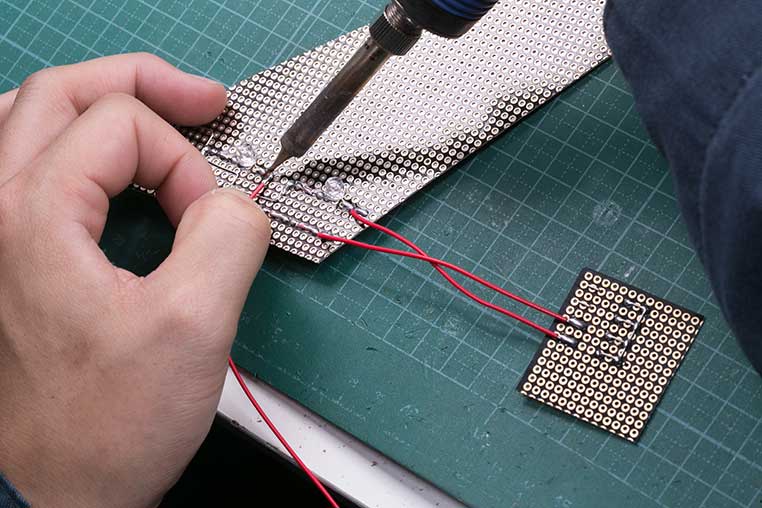

  LEDの直列回路は4つありますから、それぞれの直列の先頭のプラスと、抵抗をそれぞれ橋渡しでつなぎます。


•

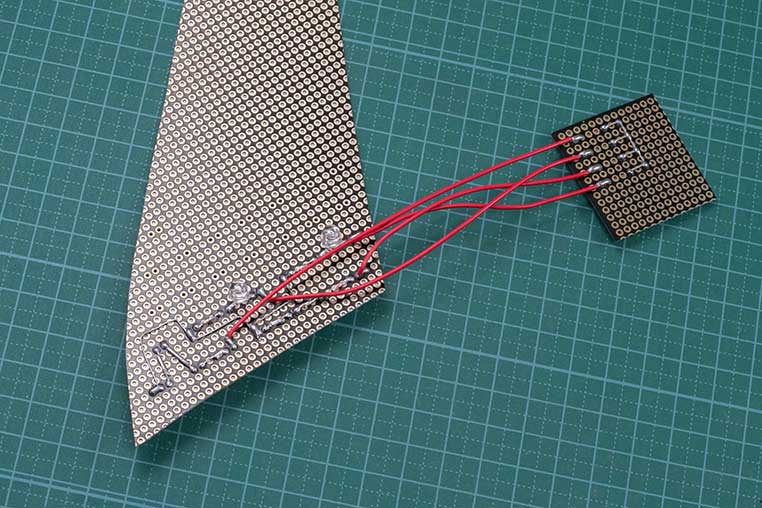

  4本の配線コードを使って、4つの抵抗につなげたところ（↓）


•

  これ、離れた場所に抵抗がありますが、LEDの直列つなぎの先頭に抵抗を付けたのと同じ状態です。

•

  こんな風に、離れた場所に付けるのもアリなんですね〜。

•

  シーケンシャルウインカーに限らず、抵抗を載せにくい場合は使える手法です。

•

  なるほど、なるほど。

•

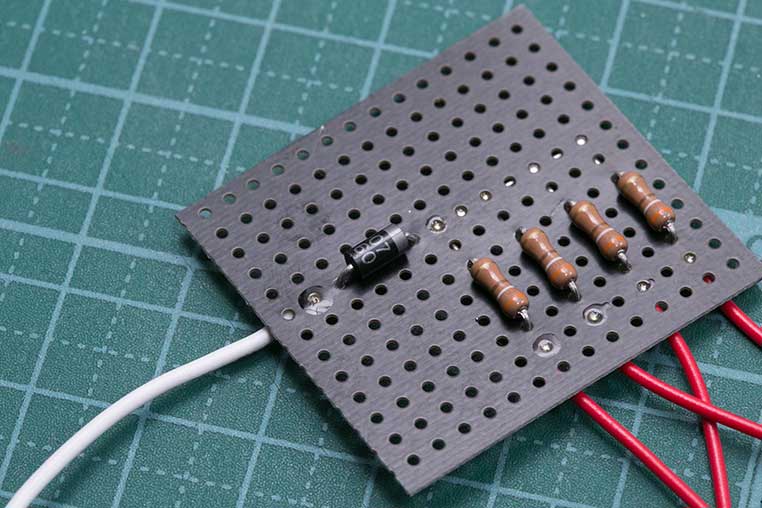

  そして、抵抗基板側は、電気の入り口側（電源側）となりますので、抵抗の足をまとめた合流回路に、整流ダイオードを付けておきます。



※整流ダイオードは極性（向き）があるので注意。

•

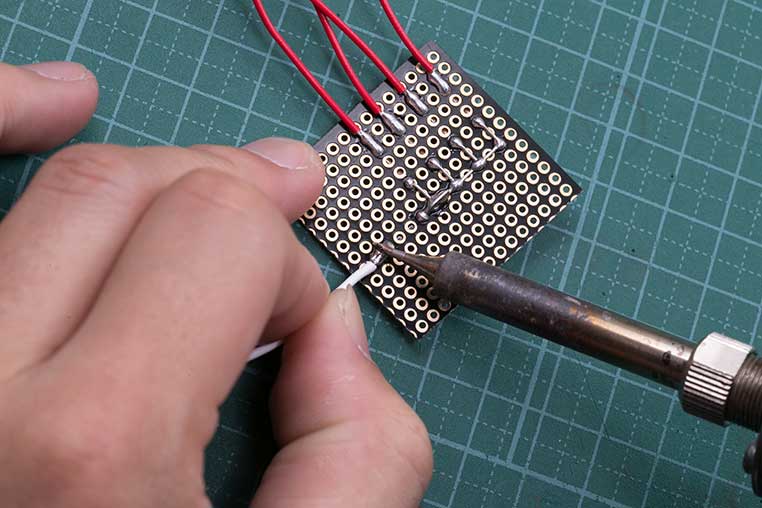

  整流ダイオードの足に、シーケンシャルウインカーユニットから来たプラス線（今回は白）をつなぎます。


•

  整流ダイオードの向きは下写真のようになります。プラスの電源が流れてくる白線とは、反対方向にカソードマーク（オビ）を向けます。


•

  これで、プラス側はシーケンシャルユニットとつながったことになります。

•

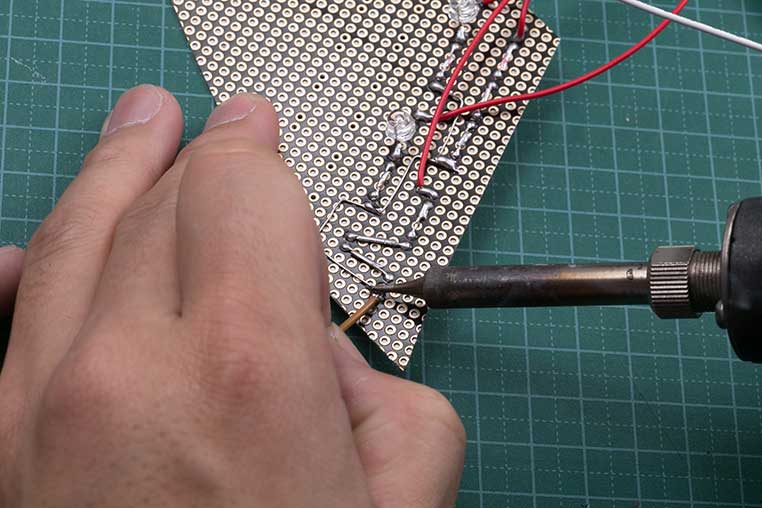

  マイナス側は先にスズメッキ線で合流回路を作ってあるので、合流回路上のどこかに、シーケンシャルユニットの茶色線をつなぎます。


•

  ここで茶色以外をつなぐと、大変なことになります。

•

  今回使っているエルパラのシーケンシャルウインカーユニットは、茶色から順番に点灯させていく仕様です。

マイナス配線をつなぐ順番に注意


•

  今つくっているのは第一ブロックですので茶色、ですね。

•

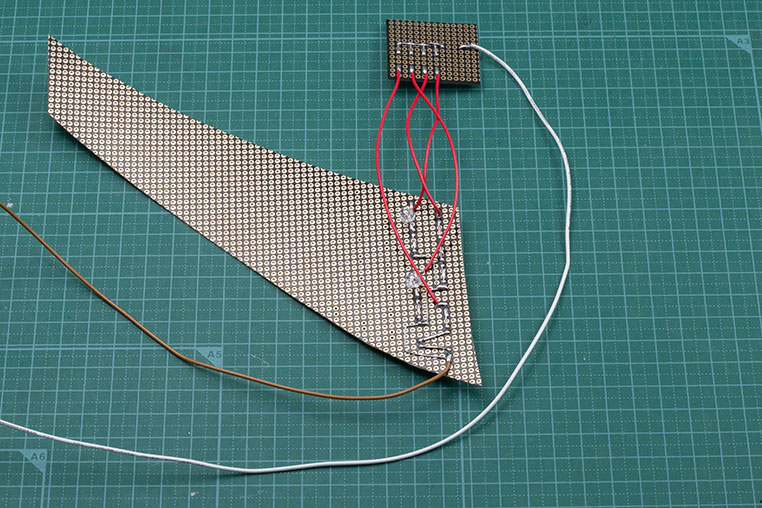

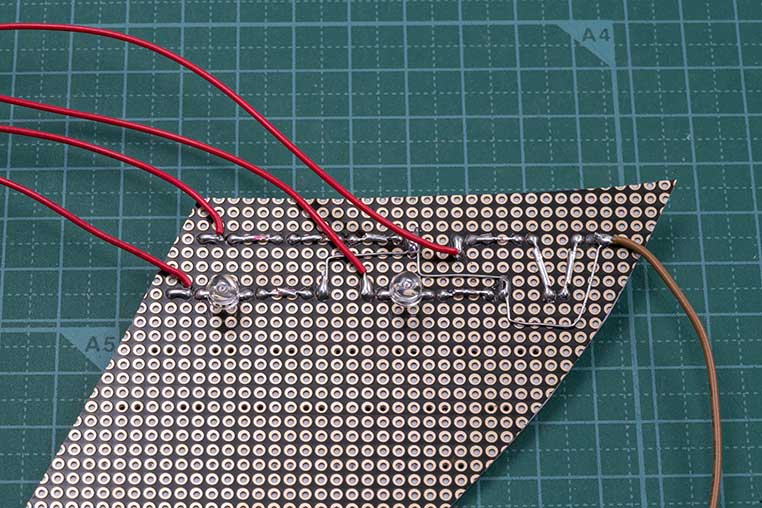

  ここまでの工程で、シーケンシャルウインカーの第一ブロックが完成したことになります。



基板の拡大写真


•

  あとはこれを、第2〜第8ブロックまで繰り返していけば、8段階で流れるシーケンシャルウインカーになるんですね〜。
