最新のH4・LEDヘッドライトの明るさを、従来モデルと比較╱ハイビーム編

• 1
• 2

H4・LEDヘッドライトの最新型と従来モデルを照射実験して、明るさを比較する。前回のロービーム編に続いて、今回はハイビーム編。最近はオートハイビームの採用が進んでいるため、ハイビームの明るさ・配光の重要度も高まっている。

•

  「最新のH4・LEDヘッドライトの明るさを、従来モデルと比較」の続きです。

  ●レポーター：イルミちゃん

•

  今日はハイビームの明るさ比較です。

  ●アドバイザー：IPF 市川研究員

•

  ハイビーム？？？

•

  意外そうですね。でもH4のLEDヘッドライトは、ローだけではなくハイもありますよ。

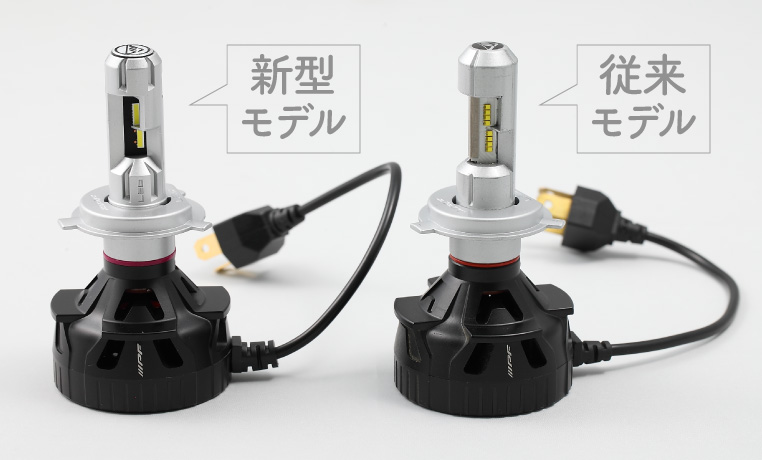

IPFの新型H4・LEDヘッドライトバルブ・341HLB2

•

  そりゃそうですが……LEDヘッドライトの明るさの話題で、ハイビームってあまり重視されていないような？ その検証いる？

•

  今まではそうでしたが、実は新型のH4・LEDヘッドライトバルブを作るにあたっては、ハイビームにも力を入れていまして。

•

  ほぉ。
  それはまたどうして？

•

  最近の車で、オートハイビーム（※）の採用が急速に進んでいるからですよ。

（※）対向車などを検知しながら、ハイビームとロービームを自動で切り替える機能。

•

  ああ、そういえばそうですね。国がハイビームを推奨しているせいもありますが。

•

  今回のモデル車のジムニーにも付いていますし。（※ハイビームアシスト）


•

  軽自動車でも、オートハイビームの採用が進んでいる。

•

  そうなんです。これまではハイビームってほとんど使う機会がなかったけれど、こうなると積極的に（自動的に）使われる機会が増えてきます。

•

  なるほど、なるほど。

•

  ……となると、H4のLEDヘッドライトにおけるハイビーム時の明るさも、無視できなくなってくるのではないか、とIPFは考えました。

•

  前回はロービームで、純正ハロゲン・従来モデル・新型モデルの明るさ比較をやりましたが、今回はH4のハイビームで検証します。

•

  ハイビームはもっと分かりやすく、中心光度が高くなっています。

•

  まずは、明るさの分布を見てみましょう。

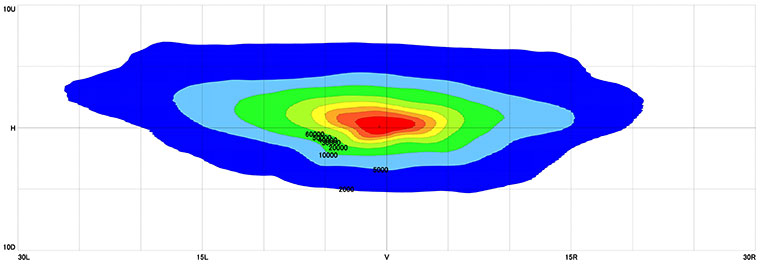

従来モデル・ハイビーム



✔ ヘッドライトの明るさの分布が分かる「等照度曲線」

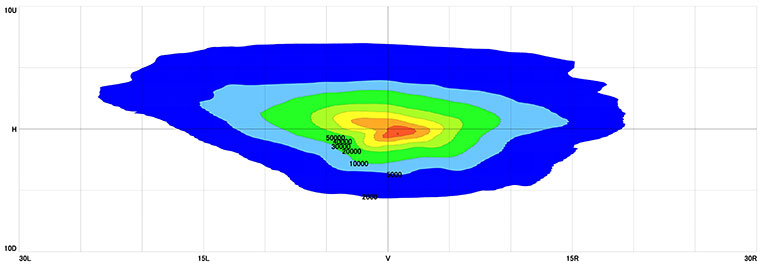

新型モデル・ハイビーム


•

  従来のLEDヘッドライトは「全体的に明るい」でしたが、新型モデルでは「中心がガッツリ明るい」になりました。

•

  分かりやすく言うと、真ん中に光を集めている？

•

  そうですね。ハイビームにおいては中心の明るさが重要だからです。

•

  なぜ、そう言えるの？

•

  ハイビームの目的は、遠くまで照らすこと。中心光度が上がるほど、遠くまでよく見えるようになります。

•

  ロービームはカットライン直下が重要なのに対して、ハイビームは中心の明るさこそ重要なんだ。

•

  そういうことですね。

•

  では、次にハイビーム壁ドンで、明るさと配光を比較してみます。

•

  ところで前に新型のH4・LEDヘッドライトでは、明るさムラ問題を解消したという話をしましたよね。

•

  「ロービームのシマシマ」が消えたってやつ。

  ※「LEDヘッドライトのムラ（明るさムラ）は、配光性能の進化で消せると判明」参照。

•

  ハイビームでも事情は同じなんです。むしろ、ロービームより分かりやすく差が出ています。


•

  本当だ。
  新型のH4・LEDヘッドライトではムラがない。

•

  ハロゲン同様に真ん中に光を寄せてきて、それによって中心部の最高光度も高くなっているのです。

•

  配光の進化で、明るくもなるっていう話ですね。

•

  ここまで、従来モデルと最新型のLEDヘッドライトの明るさ比較をしてきました。

•

  ルーメン値だけでなく、「路面を照らす光」も明るくなっていることが分かってもらえましたか？

•

  やっぱり配光性能の進化が、明るさに効いてるんですね〜。

•

  配光性能の差もありますが、そもそも消費電力も上がっているんですよ。

•

  ……むむ？

•

  従来モデルはロービーム・ハイビーム共に24Wでしたが、新型モデルではロービーム32W╱ハイビーム36Wに上がっています。

•

  ロービームで8Wアップ、ハイビームは12Wアップ？

•

  そうです。ハイビームは使用時間がローより少ないことも考えて、ハイビームブーストという機能を入れました。

•

  ……。

•

  どうかしましたか？

•

  いや、なんか、無理をして明るくしているように聞こえたから……。ブーストって言われても。

•

  いやいやいや。
  そんな話じゃありません!!

•

  でも、ローもハイも消費電力を上げて明るくするっていうのは、熱も増えるってことですよね？

•

  それは……そうですね。

•

  つまり、けっきょくLEDヘッドライトバルブの寿命に跳ね返る……というオチ？

•

  違います!!
  IPFはそういうことはしない会社です。

•

  しかし、見たところ、従来モデルと新型モデルは大きさも同じですよ。


•

  相変わらずお尻がデッカイのも同じ！

•

  --( ;ﾟ-ﾟ)→グサ。
  この大型ヒートシンクと冷却ファンは、放熱のためなので、継承しています。

•

  そこですよ、市川研究員！

•

  ん？

•

  ヒートシンクは大きくなっていないのに、消費電力を上げて明るくしたら、熱問題が避けられないハズ！

•

  ……仕方がない。

•

  ん？

•

  バラして中身をお見せしましょう。サイズは同じでも、中身の放熱機構はぜんぜん別モノなのです。

•

  もしかして……それこそが、明るさの秘密？
