日亜化学のウインカー用パワーLEDは、要注目の存在
日亜（ニチア）化学の「NJSA172BT」は、一般的なパワーLEDとは一線を画する。それはNJSA172BTが、ウインカー用として作られたパワーLEDだから。1Wのアンバー色で100ルーメンのスペックは、他に類を見ない。シーケンシャルウインカー自作に最適だ。
車のウインカー専用に開発されたパワーLEDが入手可能に
-
昨日は、「シーケンシャルウインカー専用ユニット」登場速報（※）でしたが、実は時を同じくしてエルパラが販売を開始した、注目のLEDがあります。
※「シーケンシャルウインカー専用リレーユニットの大本命登場か!?」参照。
●レポーター：イルミちゃん
-
日亜化学のパワーLED「NJSA172BT」について、紹介しておきます。
●アドバイザー：エルパラ 平川研究員
-
ニチアといえば、LED加工をする人にとって、別格の人気メーカーですが、コレはどんな特徴があるのでしょう？
-
日亜化学がウインカー用に作った、パワーLEDなんです。
-
ほー。
ウインカー専用ですか。 -
そもそも車用のLEDというもの自体が、市場では珍しいんですね。
-
そういえばLEDパーツを自作するときも、使っているLEDは、汎用品であることがほとんどですよね。
-
そうなんです。パワーLEDでいうと、Cree（クリー）あたりが価格も安くてよく使われていますが。
-
しかし今度からは日亜化学の自動車用パワーLEDが、自作ユーザーでも入手できるってことか〜。
-
特にウインカーを作るときは明るさが重要。パワーLEDを使いたいという人も、増えていますよね。
-
どのくらい明るいんですか？
-

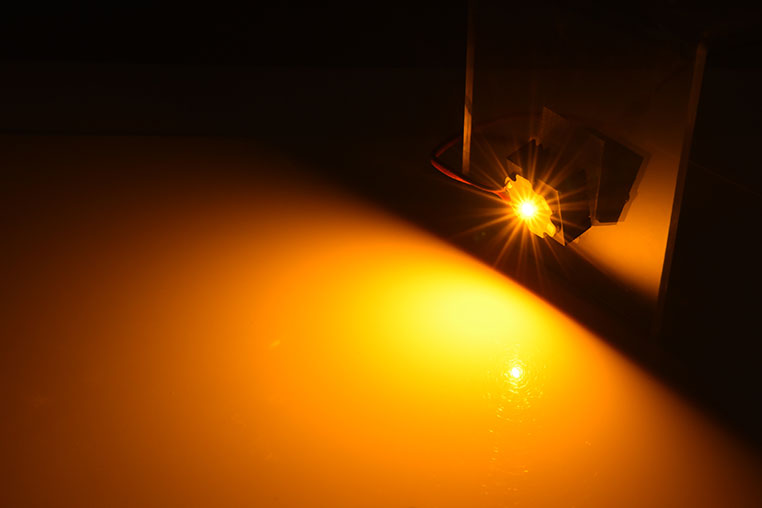

「NJSA172BT」は、1Wのアンバー色のLEDで100ルーメン。コレは発光効率でいうと、とてつもないスペックなんですよ。
-
アンバーLEDは暗かった!?
-
そうですね。白色LEDは、もう何年も前に100ルーメンに達して大騒ぎになりましたけど、当時アンバーは30とか50ルーメンがせいぜいでした。
-
やはりLEDはどんどん進化しているんですね〜。
-
当然ですが、色合いもウインカーに適したものになっているのがイイですね。

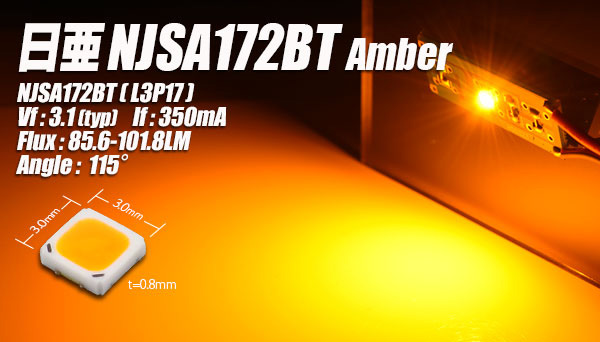

エルパラで販売開始した 日亜化学「NJSA172BT」
パワーLEDなので「熱対策」は必要になる
-
今回のパワーLED、標準的な使い方だと350ミリアンペアの電流が流せます。最大絶対定格の順電流は450ミリアンペア（※）となっています。
-
スゴイ電流量だ……。
-
ただ、電流を流せば流すほど、どうしても熱の問題が出てくるので、250ミリアンペアクラスのドライバーと組み合わせるのが良いかも知れません。
-
ドライバー……というのは、パワーLEDを駆動するための部品ですね。
-
そうです。エルパラでもいろいろなドライバーを販売していますが……
-
上の「PT-1025」という、250ミリアンペアのドライバーあたりを組み合わせるのが、無難なところではないかと思います。
-
欲張らなくても、十分明るい。
-

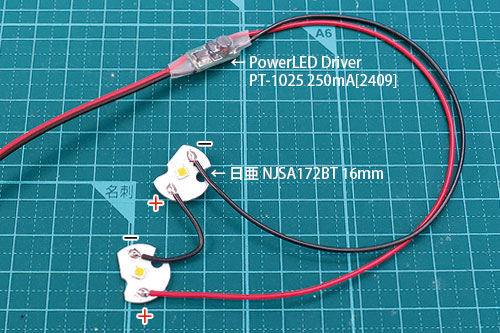

そうですね。今回のウインカー用パワーLEDを、2個直列でつないでみたところです（↓）
-
この組み方で、発熱としては「ほんのり暖かくなる程度」でした。
-
なるほど、なるほど。
-
なおエルパラでは、チップ単体の「NJSA172BT」も販売していますが、実際に加工で使うなら、アルミ基板付きのほうが扱いやすいです。
-
こういったアルミ基板付きモデルを選び、さらに放熱用のアルミ板などを使って熱を逃がせば、実用レベルになると思います。
-
ちなみにエルパラで試験的に作っているシーケンシャルウインカーにも、さっそくこのLEDが使われていました。
-
パワーLEDなので放熱は必須ですが、250ミリアンペア流しなら、さほど発熱しない。明るいウインカーを作りたい時には、重宝すると思います。
-
シーケンシャルウインカーを自作するときにも、かなり気になるLEDと言えそうですね。
✔ ひとくちメモ
※「これを超えたら壊れますよ」というラインが、450ミリアンペアということ。
PowerLED Driver ※左から
| PT-1030 300ミリアンペア | PT-1025 250ミリアンペア | PT-1020 200ミリアンペア |
|---|

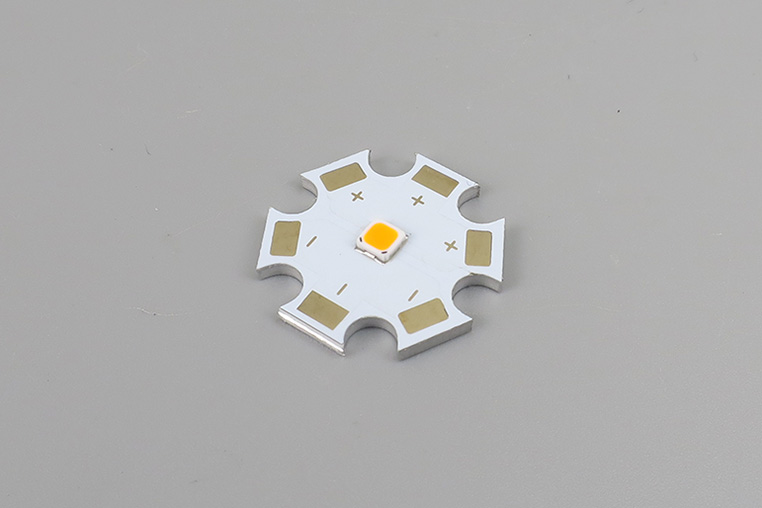

エルパラで販売している「日亜化学 NJSA172BT 20mm基板付き」

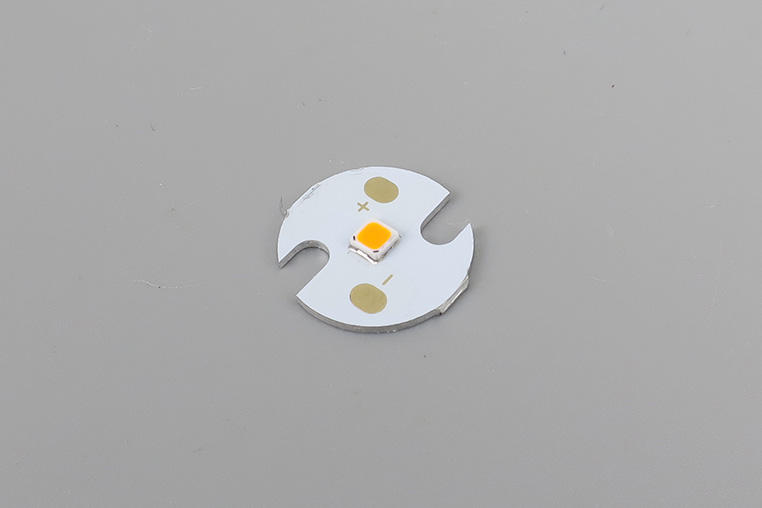

16ミリ基板付きもある。「日亜化学 NJSA172BT 16mm基板付き」

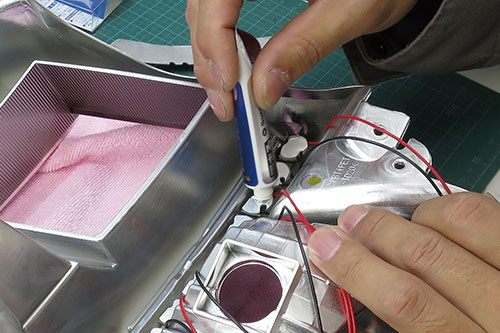

パワーLED基板を仮固定した状態で、放熱シリコンを塗っている。

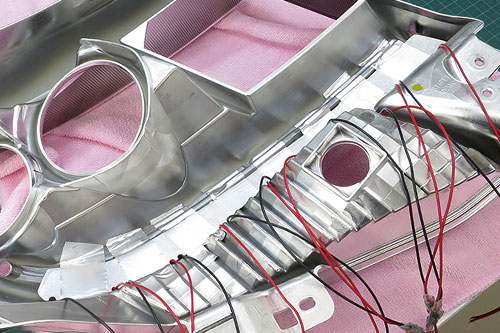

あらかじめ型取りして切り出しておいたアルミ板を貼り付け。
実際のパワーLEDウインカーの作り方などは、今後詳しくレポートしていく予定です
