プロセッサー導入ガイド㉓

---

ディスプレイオーディオにプロセッサー（DSP）を取り付ける手もある╱後編

• 1
• 2

ディスプレイオーディオ車にプロセッサー（DSP）を取り付けた実例をチェック。ここではカプラーオンの専用ハーネスを使ったが、全部の工程がカプラーオンで済むわけではない。プロセッサーからスピーカーへの配線は、引き直しが必要だ。

•

  「ディスプレイオーディオにプロセッサー（DSP）を取り付ける手もある」の続き。

  ●レポーター：イルミちゃん

•

  今日はヤリスクロスのディスプレイオーディオに、実際にプロセッサー（DSP）を取り付けた作業の流れを紹介します。

  ●アドバイザー：カーデン 佐伯研究員

•

  前回紹介した、カプラーオンの専用ハーネスを使います。

•

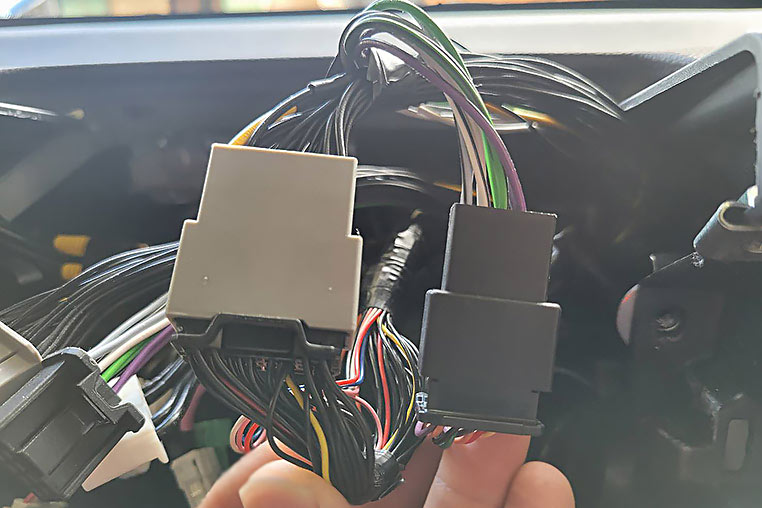

  まずはディスプレイオーディオを取り外して、車両側配線にカプラーオンで接続します。



モデル車はTVキットを先に割り込ませているので、TVキットのカプラーに割り込ませる格好になっているが、純正配線に割り込むとしても同様。

---

•

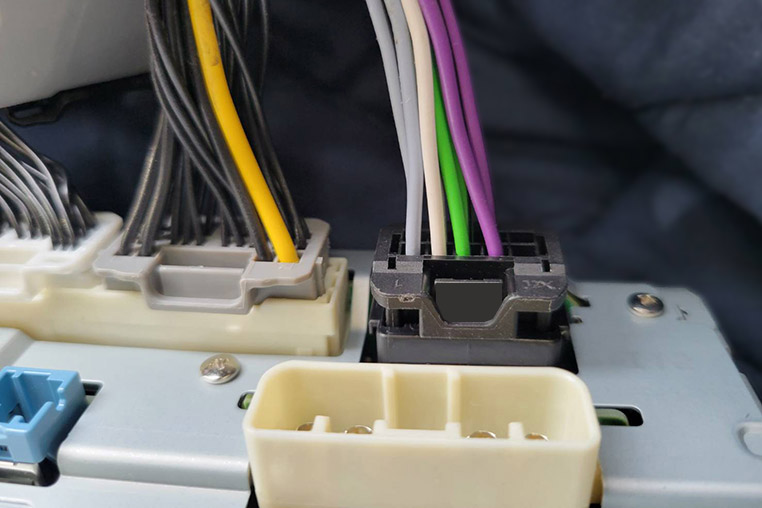

  専用ハーネスの反対側のカプラーは、ディスプレイオーディオ背面にささります。

•

  このディスプレイオーディオ裏での、カプラーオン接続の意味は？


•

  純正配線を無加工でスピーカー信号が取り出せた、ということですね。

•

  なるほど。

•

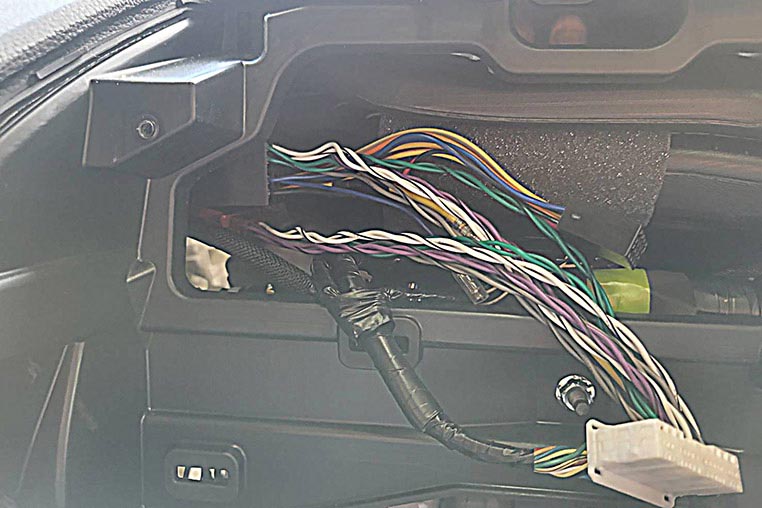

  プロセッサーのハーネスは、メーター裏を通しつつ、下に降ろしています。


•

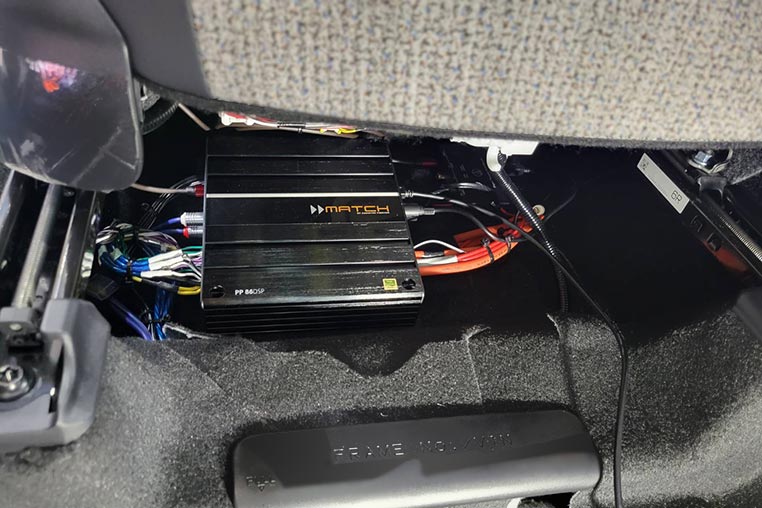

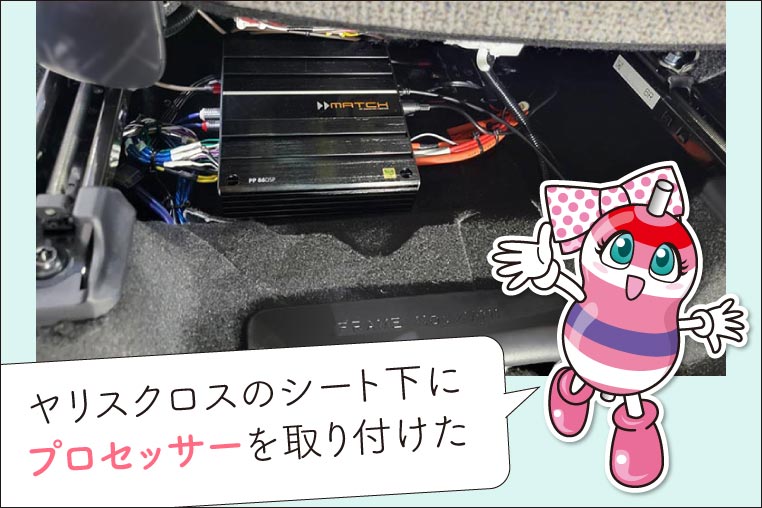

  この後、ステップ裏を通して、運転席シート下に取り付けたプロセッサーまで取り回す流れですね。


•

  ただしプロセッサー取り付けにおいては、完全にカプラーオン取り付けとはいかないのがスピーカー出力線です。

•

  フロントスピーカーは、ピラーに付けてあるツイーターと、ドアスピーカーに分かれています。

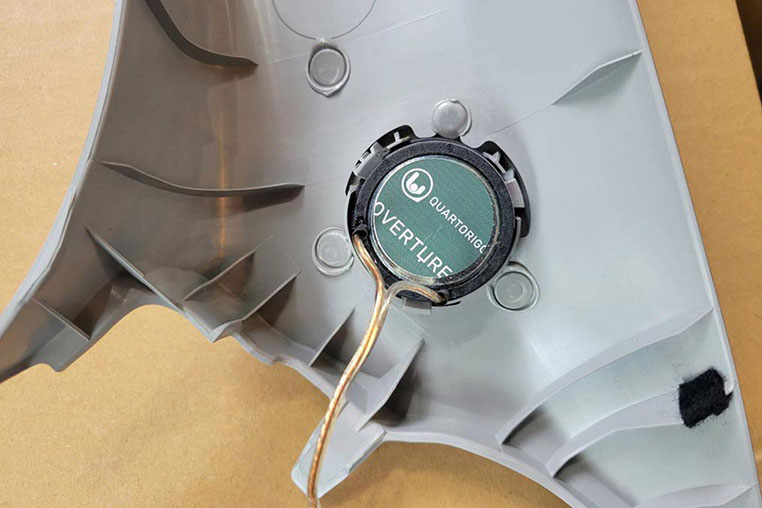

ツイーター



ピラーの純正位置に取り付けている。

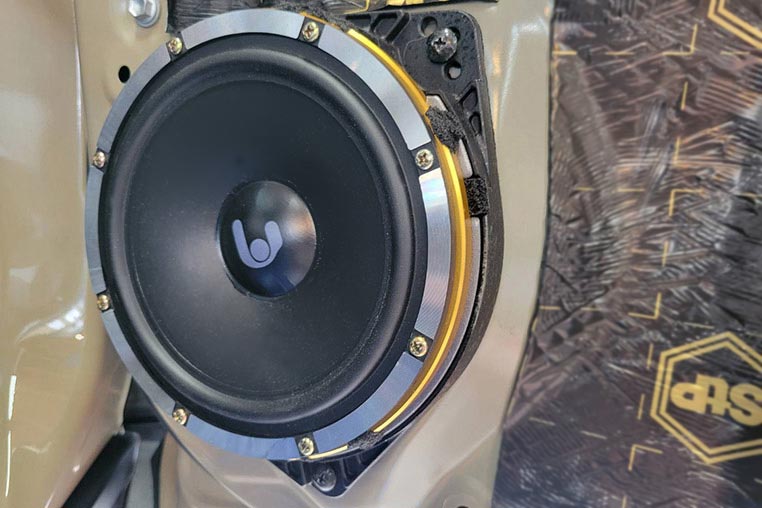

ドアスピーカー（ミッドバス）


•

  プロセッサーと各スピーカーはひとつずつ直結させたい（マルチ接続）ので、スピーカー出力線は途中で切断して、スピーカー線をつなぎなおしています。

•

  ツイーター出力線を、プロセッサーから出たそばから切っている？

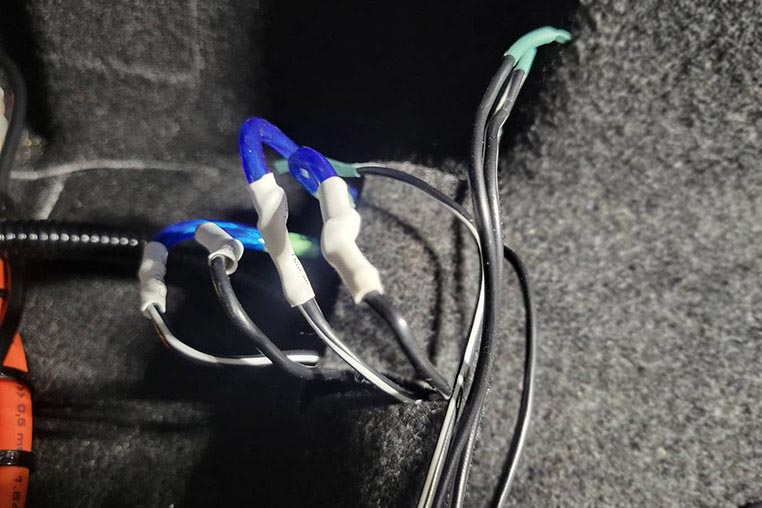

ツイーターの配線加工


•

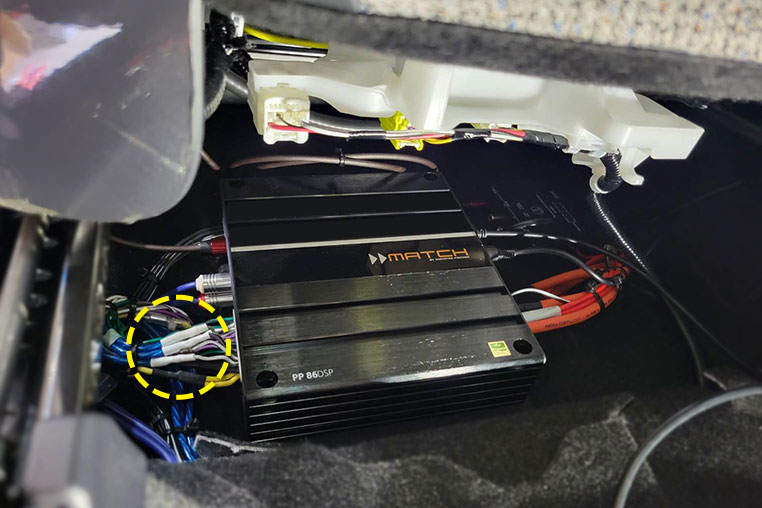

  そうです。白いチューブの先につながる青い線が、新たに引き直したスピーカー線で、これがツイーターまで直接つながっています。

•

  ディスプレイオーディオ裏でカプラーオン接続した線からは、音声信号をもらっただけってことですね。

•

  そうですね。出力信号は純正配線には戻さず、各スピーカーに直結で引き直しています。ドアスピーカー線も同様の配線加工をしています。

ドアスピーカーの配線加工


•

  ドアスピーカー出力線も途中で切って、スピーカーケーブルを接続し直して、ドアスピーカーに直結しています。

•

  つまりカプラーオン取り付けで済んでいるのは「入力側だけ」ですね。

•

  そうなりますね。フロントスピーカーが2wayでも3wayでも、マルチ接続するためにはスピーカー線の引き直しが必要です。

•

  ふむ。

•

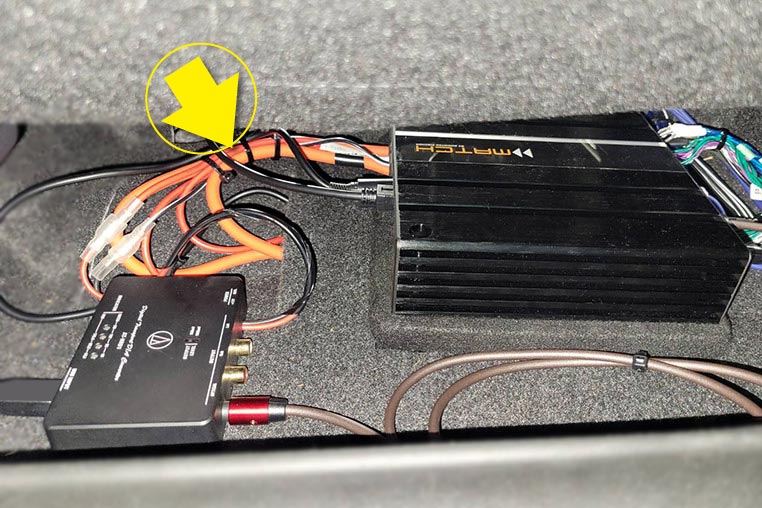

  電源も、ナビ裏から取る電源では容量不足です。アンプ内蔵型プロセッサーの場合は、どのみちバッ直が必要ですので、これもカプラーオンとはいかない。



電源については「プロセッサー（DSP）取り付け╱電源はどこから取るのか？」参照。

•

  プロセッサーというのは性質上、カプラーオンでは無理な製品ですね。

•

  マルチ接続前提で考えると、そうなります。

•

  だとすると、ディスプレイオーディオ用の専用ハーネスキットを買うメリットはどこにあるのでしょう？ あまり意味ない気も……？？？

•

  メリットはまず、純正スピーカー信号を取り出すにあたっては純正配線を加工する必要がないこと。

•

  フムフム。

•

  それから、リアスピーカーに関してはツイーターとドアで分かれていないので、純正配線でそのまま信号を送っていますよ。

•

  あ、そっか。……ということは、リアスピーカーの配線作業は、最初のカプラーオンの段階で済んでいるんだ。

•

  そういうことですね。カプラーオンハーネスのメリットとしてはそのくらいです。

•

  逆に言うと、配線加工してスピーカー信号を取る前提なら、プロセッサーは専用ハーネスモデルでなくても、ディスプレイオーディオに問題なく取り付けできるのかな？

•

  できますよ。以前におすすめで紹介したヘリックスのプロセッサーなどでも、普通に取り付けできます。

•

  ということで、ディスプレイオーディオにプロセッサーを取り付けるにあたり、ディスプレイオーディオ専用カプラーを使うかどうかは、各自判断が分かれそうです。
