プロセッサー導入ガイド⑱

---

カーオーディオのプロセッサーの取り付けはどんな作業なのか？（社外ナビ編）

• 1
• 2
• 3

カーオーディオのプロに学ぶ、プロセッサー（DSP）の取り付け方と配線作業。プロセッサーには全スピーカーの配線が集められるので、どれがどのスピーカー線なのかわからなくなりそうになるが、その対策も教わる。

•

  「カーオーディオのプロセッサー取り付け事例」の続き。

  ●レポーター：イルミちゃん

•

  今日は前回紹介したハイエースをモデルに、プロセッサー（DSP）の取り付けがどんな作業なのかを説明します。

  ●アドバイザー：カーデン 佐伯研究員

•

  ハイエースってことは、プロセッサーは後ろに積むのかな。

•

  いや、この車のオーナーさんは後ろにバイクを積んだりもするので、荷室はオーディオには一切使っていません。

•

  ホー。アクティブに車を使っている人なのね。

•

  シート下の空間もないので、前席センターにボックスを作って、プロセッサーやリアスピーカー用のアンプなどを設置することになりました。


•

  最終的にはカバーを作り、その上にチューンナップウーファーや、プロセッサーのコントローラーを設置します。


•

  なんか大がかりになっているけど……これは今回のハイエース事情ということで。

•

  そうですね。普通の車だったらシート下に設置したと思います。

•

  取り付け場所を決めたら、どういう配線作業をするのでしょうか？

•

  今回のハイエースでは、メインユニットは社外ナビ（サイバーナビ）なんですね。

•

  フムフム。

•

  この場合は社外ナビからの音声信号を、プロセッサーにRCA入力することになります。

•

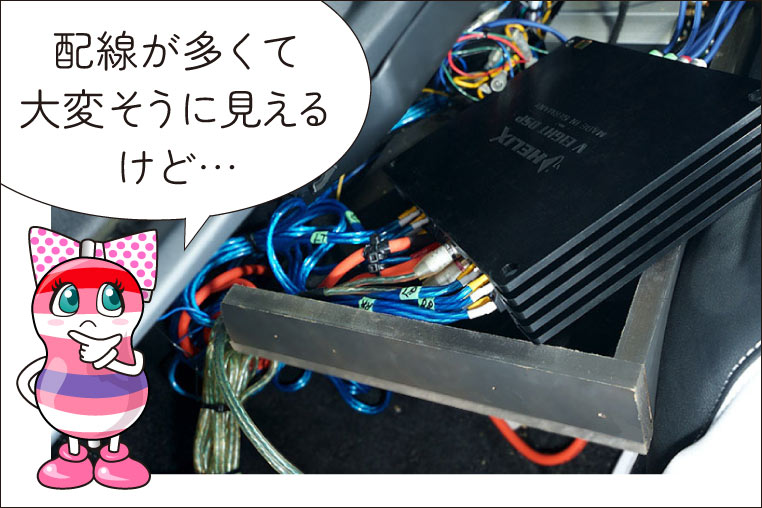

  ナビからプロセッサーまでを、RCAケーブルでつないでいる様子（↓）です。

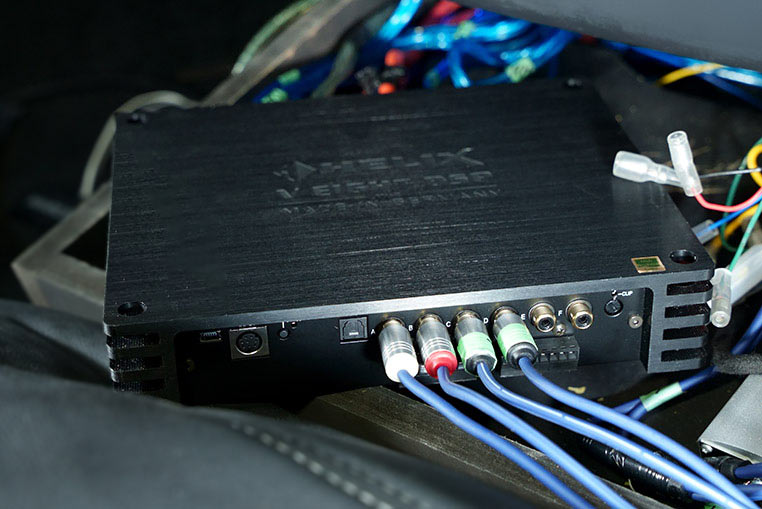

プロセッサーの「LINE INPUT」にフロント左右とリア左右、合計4本のRCAケーブルをつなぐ。

---

•

  ナビからつながってくるのが、この4本のRCAケーブルね。

•

  そして全スピーカーの配線をプロセッサーに集めます。

•

  今回のハイエースは、フロント3wayです。

•

  リアスピーカーもあるので、合計8スピーカーですね。

•

  それぞれプラス線とマイナス線があるから、合計16本も集まってくるのか。


•

  どれがどのスピーカーの線だか分からなくなりそう。

•

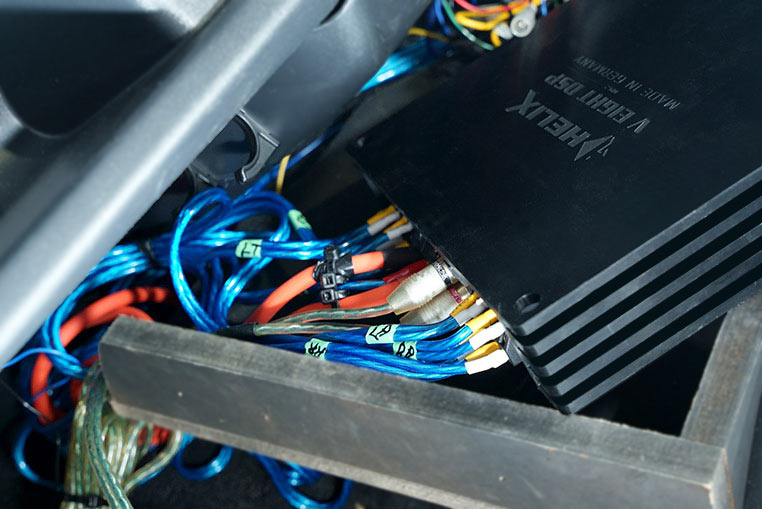

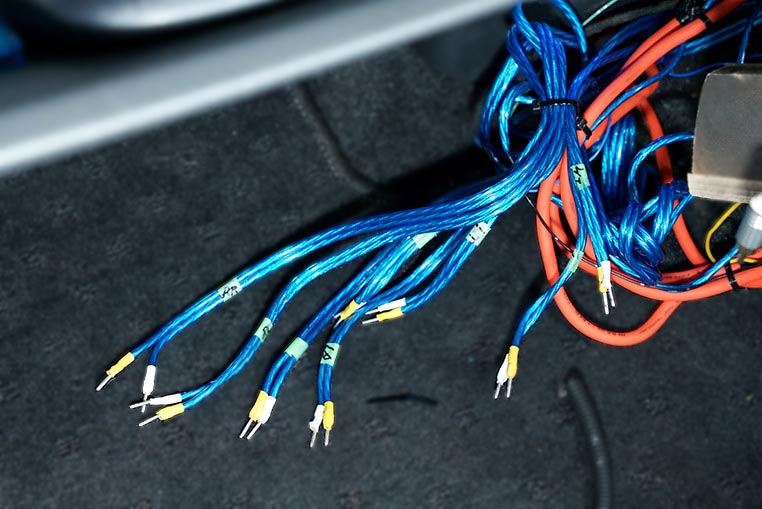

  なので自分で分かるようにラベルなどを貼っておきます。

•

  「RT」と書いてあるのは？

•

  右ツイーターです。
  僕のルールですけども。

•

  じゃあ「LD」は？

•

  左のドアスピーカーです。

•

  Dはドアスピーカーの略号ね。

•

  ミッドレンジは「M」と書いているので、「LM」「RM」などとメモっておきます。

•

  ここは〈自分ルール〉でいいから、分かるようにラベルを付けておくといいんだ。

•

  今回はアンプ内蔵型プロセッサーなので、外部アンプを介さずに、スピーカー線をプロセッサーに直接つなぎます。



スピーカー線は、プロセッサーの「OUTPUT」につなぐ。

---

•

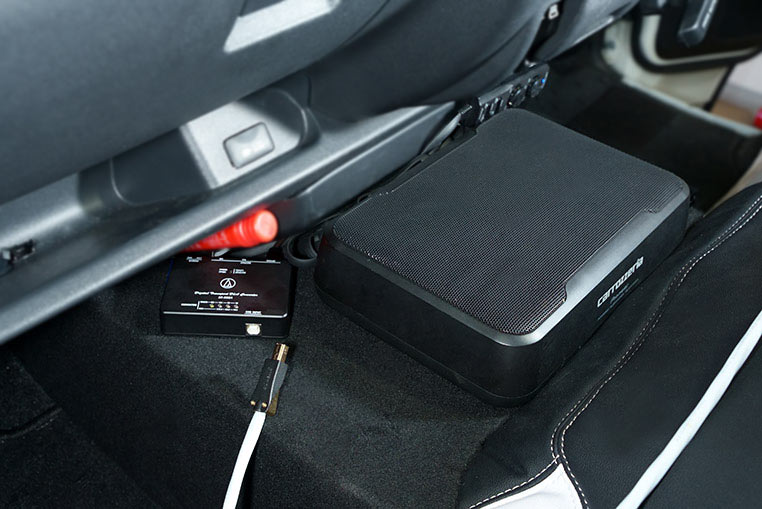

  チューンナップウーファーのRCAケーブルは、プロセッサーの「LINE OUTPUT」につなぎます。

•

  これで全てのスピーカー線がつながりました。

•

  あとは電源ですね。
