プロセッサー導入ガイド⑲

---

プロセッサー（DSP）取り付け╱電源はどこから取るのか？

• 1
• 2
• 3

カーオーディオのプロに学ぶ、プロセッサー（DSP）取り付け方法。今回はプロセッサーの電源の取り方。実際にアンプ内蔵型プロセッサーの電源をバッ直で取りながら、ポイントや注意点を解説する。

•

  「カーオーディオのプロセッサーの取り付けはどんな作業なのか？」の続き。

  ●レポーター：イルミちゃん

•

  前回はスピーカー線をつないだので、今回は電源の取り方を解説します。

  ●アドバイザー：カーデン 佐伯研究員

•

  プロセッサーの電源はどこから取るのでしょうか？

•

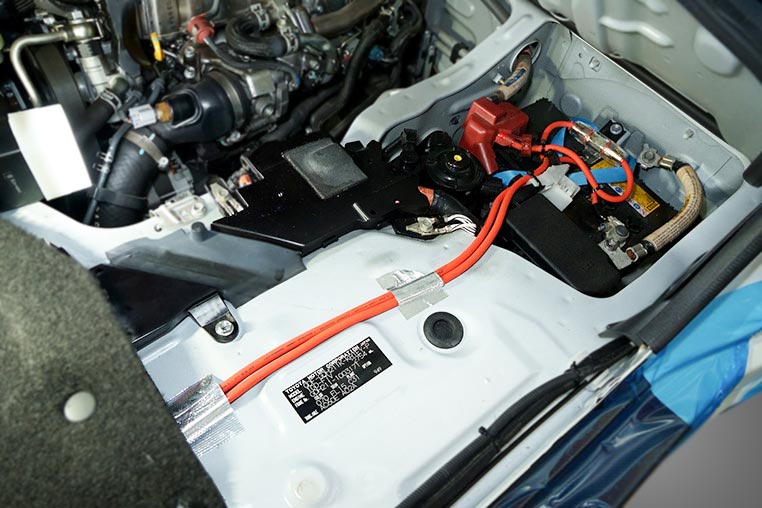

  取り付けするのはアンプ内蔵型プロセッサーなので、一般的な外部アンプと同様に、バッ直で取ります。


•

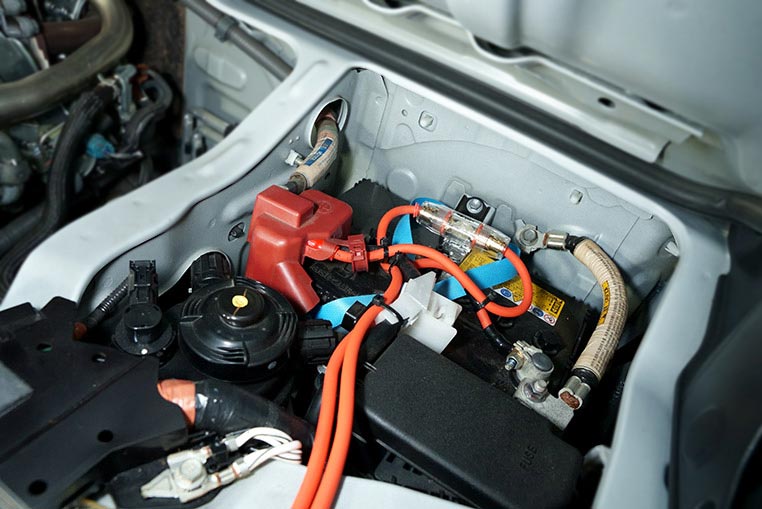

  今回はプラス線とマイナス線を、共にバッテリーに直結しています。

•

  マイナス側も直接バッテリーにつなぐんですね。

•

  ボディアースでもいいんですが、僕が取り付けるときは直接アースすることが多いです。アーシングと同じで、これが一番確実なアースですので。

•

  なるほど。

•

  容量の大きいアンプなどを取り付けるときも、同じような配線方法を取っています。ただ、ボディアースで特に問題があるというわけではないですよ。

•

  ケーブルも太いですね。

•

  今回のプロセッサー取り付けで使ったケーブルは、オーディオ機器のケーブルとしては細いほうですけどね。

•

  え、これでも細いの？

•

  このサイズで8ゲージです。今回はプロセッサーのためだけの電源なので8ゲージで十分でしたが、アンプを別体で何台も積んでいる状況なら、4ゲージをよく使います。

•

  複数台のアンプの電源を、バッ直でまとめて取るからか。

•

  そうですね。だからオーディオ機材を積む車のおおもとのバッ直線は、太いケーブルを使っておきます。

•

  なるほど。

•

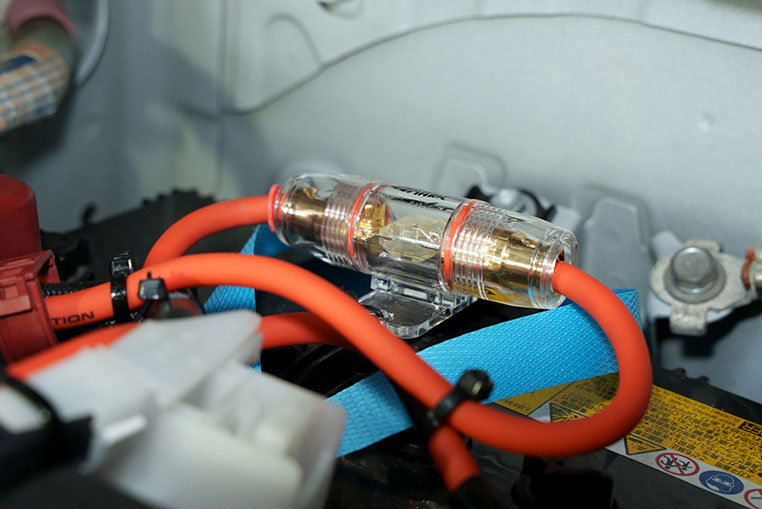

  ポイントは、バッテリーから取り出した直後にヒューズを入れること。これは途中のケーブルに何かあったときのために、入れているヒューズです。


•

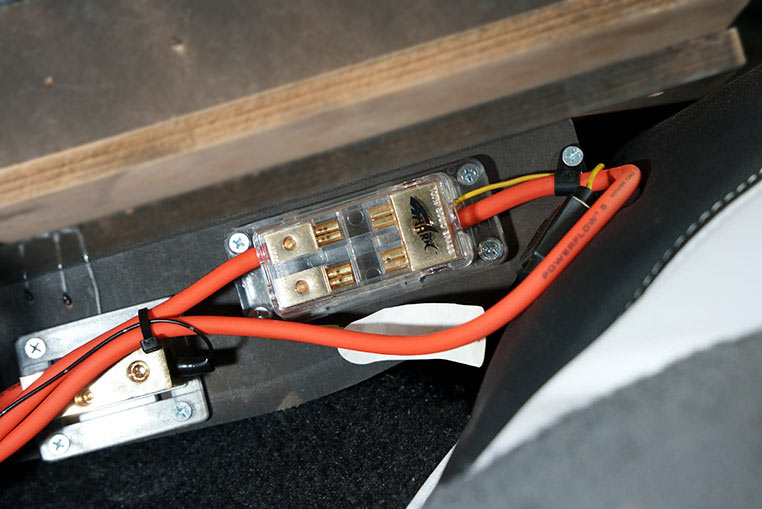

  それから、プロセッサーに入るその手前にも、ヒューズを通しています。


•

  こちらのヒューズは、プロセッサーの保護目的ですね。

•

  これってアンペア数はどうやって決めるのでしょうか？

•

  プロセッサー本体に付いているヒューズの容量がスペックに書いてあるので、それより少し大きいくらいのアンペア数のヒューズを入れます。

•

  取り付けようとしているプロセッサーのスペックを確認して決めているのね。

•

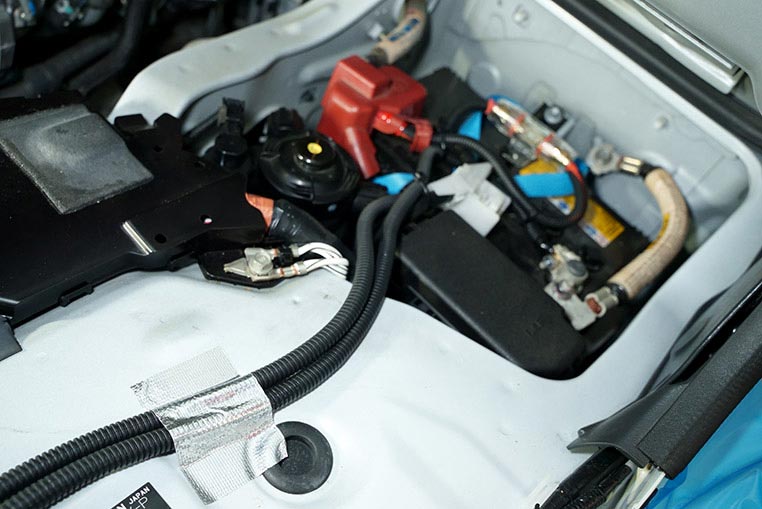

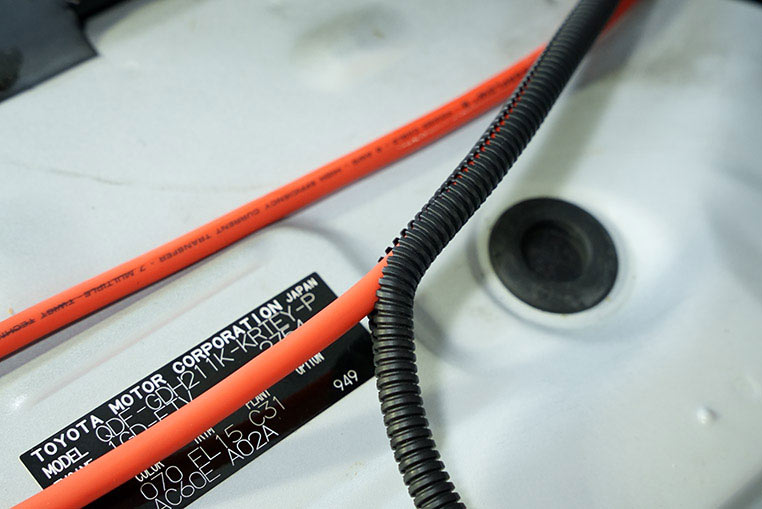

  それから電源ケーブル自体を保護する目的で、最後にコルゲートチューブなどを巻いておきます。

•

  この配線に何かあったら大変ですからね…。



•

  プロセッサーにつなぐ線は、もう1本「アンプリモート線」があります。これはナビ裏から信号が出ているので、スピーカー出力のRCAケーブルといっしょに取り回して、プロセッサーにつなぎます。

•

  プロセッサーの配線作業は、それで全部ですか？

•

  そうですね。ちなみに純正ナビの場合はRCA出力なんて無いので、純正スピーカー線を切って、プロセッサーのハイレベルインプットに入れる方式になりますが、これはまた別の機会に解説しましょう。

•

  プロセッサーの取り付けそのものは、電装が得意な人ならDIYでもできそうだけど……プロセッサーって付けて終わりじゃないからなァ。

•

  プロセッサー（DSP）で一番重要なのは、取り付けたあとの音の調整ですね。
