天井のスライドドアスイッチをルームランプ連動で光らせる方法（90系ノア・ヴォクシー編）

90系ノア・ヴォクシーの天井スライドドアスイッチは、純正ではイルミ連動で光るが「ルームランプ連動」にもなる便利なキットの取り付け方。配線はカプラーオンで、電装DIY初心者でも取り付け可能。まずはクリップとツメで固定された、天井ルームランプユニットの外し方から解説する。

•

  「天井のスライドドアスイッチをルームランプ連動点灯させるキット」の続き。

  ●レポーター：イルミちゃん

•

  今回はドアスイッチイルミコントローラーの取り付け方法を解説します。

  ●アドバイザー：DENKUL 岡本研究員



デンクルのドアスイッチイルミコントローラー（90系ノア・ヴォクシー用）

---

•

  このキットは完全カプラーオン取り付けできるので、デンクルの電装品の中でもカンタンな部類です。

•

  いいですね。どこのカプラーに付けるのでしょうか？

•

  天井にあるルームランプユニットを外して、そこにつながる配線のカプラーに割り込ませます。

•

  ……ということは、まずはルームランプユニットの外し方から。

•

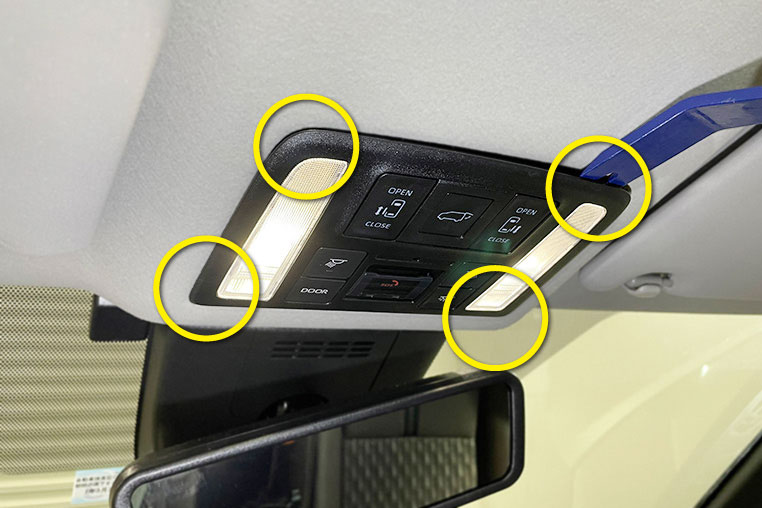

  90系ノア・ヴォクシーの天井のルームランプユニットは、4箇所のクリップで固定されています。

•

  フムフム。

•

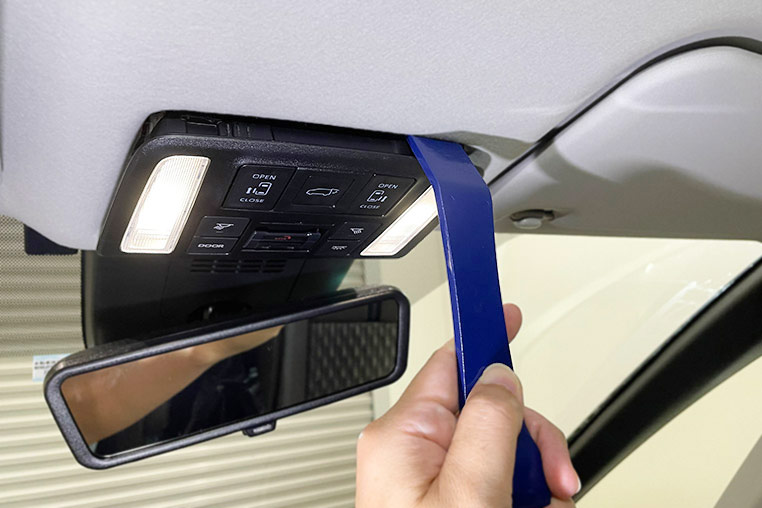

  内張りはがしを使って、4箇所のクリップ固定を外しますが、クリップに直接内張りはがしをかけることはできませんので、このように差し込んで、浮かせる力でクリップ固定を外します。


•

  ルームランプユニットの四隅を、同様のやり方で浮かせていきます。

•

  おや？ バコっと外れた感触はあるのに、ルームランプが取れないぞ。

•

  そうなんです。クリップ固定だけでなく、側面がツメで固定されているので、まだ外れません。

•

  クリップとツメの二段階なんですね。

•

  ここも内張りはがしで、4箇所のツメ固定を外します。


•

  ルームランプユニットが外れた状態で見ると分かりますが、クリップとツメの位置は、このようになっています。


•

  ルームランプユニットが外れたら、キットの取り付け作業です。

•

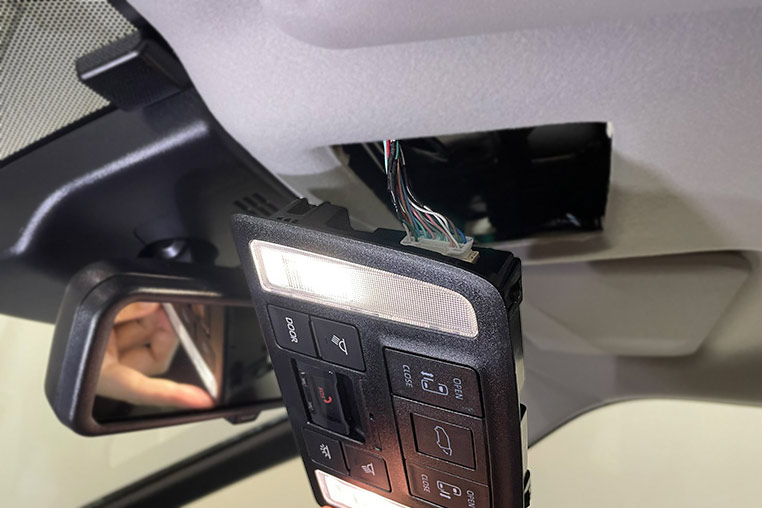

  ルームランプユニットが外れると、そこにつながる純正配線のカプラーが見えます。


•

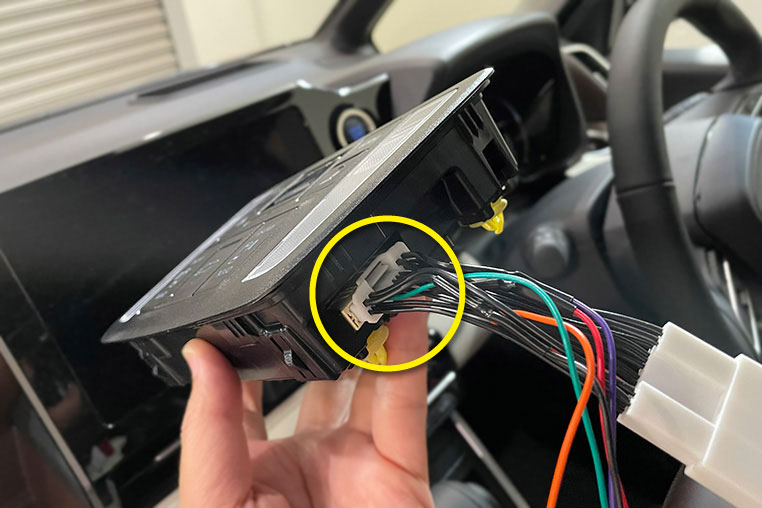

  このカプラーを抜いて、ドアスイッチイルミコントローラーのカプラーにつなぎ替えます。カチッと音がする位置までしっかり差し込みます。


•

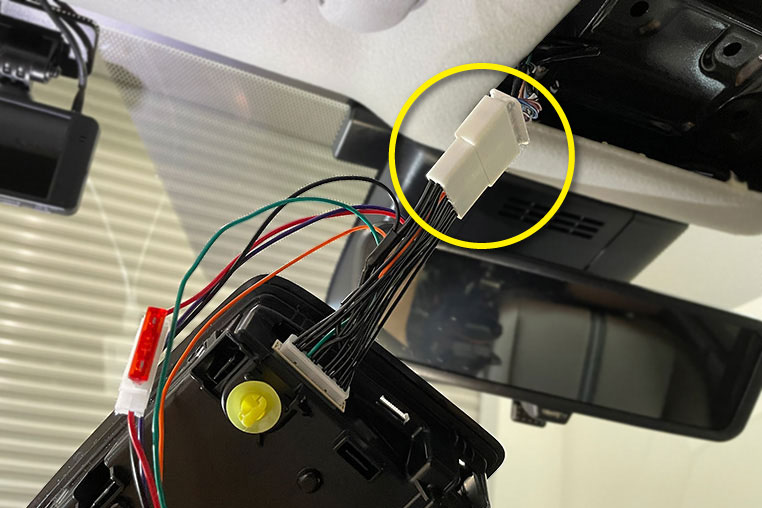

  そして最初に抜いた純正カプラーを、ドアスイッチイルミコントローラーのもういっぽうのカプラーにつなぎます。


•

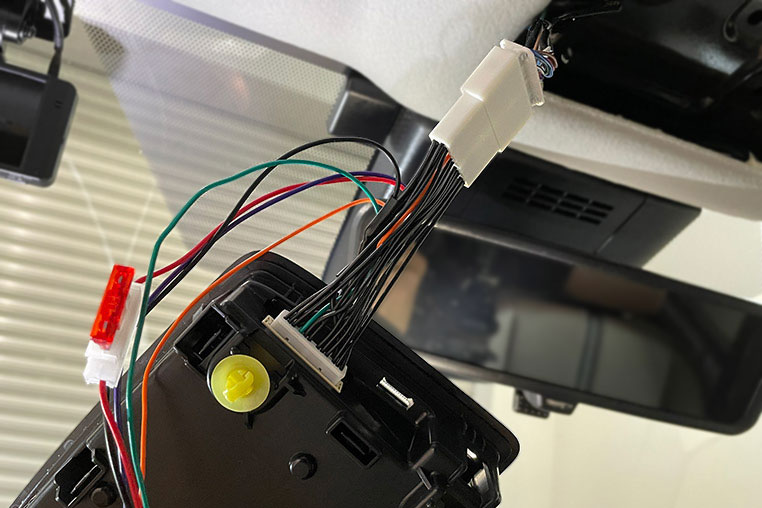

  割り込み完了！

•

  取り付けも完了です。

•

  スライドドアスイッチが、ルームランプ連動で光るようになりました。


•

  これでエンジン停止時のスライドドアスイッチ操作が、やりやすくなりますよ～。
