パノラミックビューモニターのスイッチ（VIEWスイッチ）を、ステアリングから手を離さないで操作できる「ステアリングスイッチ」に移設するキットの取り付け方。もともとVIEWスイッチが付いたパネルを外す手間はかかるが、配線じたいは難しくない。

•

  「ステアリングスイッチにサンキューハザード機能を後付け」の続き。

  ●レポーター：イルミちゃん

•

  今回はステアリングスイッチに、パノラミックビューモニターのVIEWスイッチを移植します。

  ●アドバイザー：DENKUL 岡本研究員



デンクルのステアリングスイッチパノラミックビューキット

---

•

  このキットの概要は「パノラミックビューモニターのVIEWスイッチを、ステアリングに移設する電装カスタム」で解説済みです。

•

  取り付けの途中までの工程は「サンキュホーン」キットなどと同じです。

•

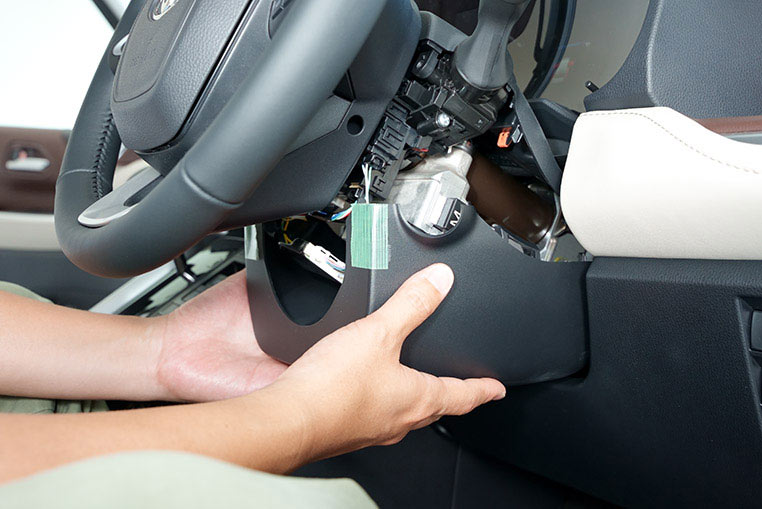

  おさらいですが、まずステアリング下のコラムカバーを外して……



やり方は「傷を付けないステアリングコラムカバー取り外し方法」参照。

•

  コラムカバー内のこの配線にカプラーオン接続して割り込ませて……



やり方は「ステアリングスイッチにサンキューホーン機能を後付け」参照。

•

  ヒューズから電源を取る。

ヒューズから電源を取る


•

  ここまでは同じですね。

•

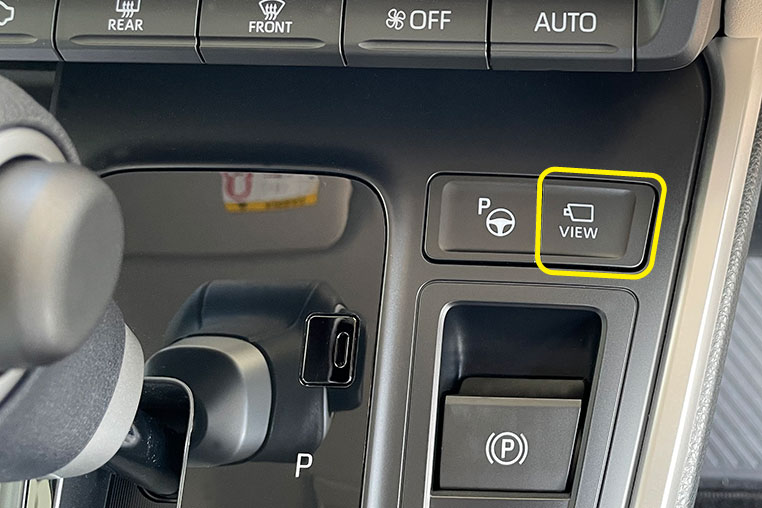

  あとは＋αで必要な作業。パノラミックビューモニターのVIEWスイッチの信号線を捕まえます。

•

  その線はどこで捕まえるの？

•

  VIEWスイッチが付いている、シフトパネル裏にアクセスしなければいけないんですよ。その作業がちょっと大変なんです。

•

  そういうことか。
  ここからが本番ね。

•

  それでは90系ノア・ヴォクシーの内装をバラします。

•

  目的はセンターコンソールパネルを外して、VIEWスイッチ裏の配線にアクセスすることです。

•

  どこからバラすのでしょうか？

•

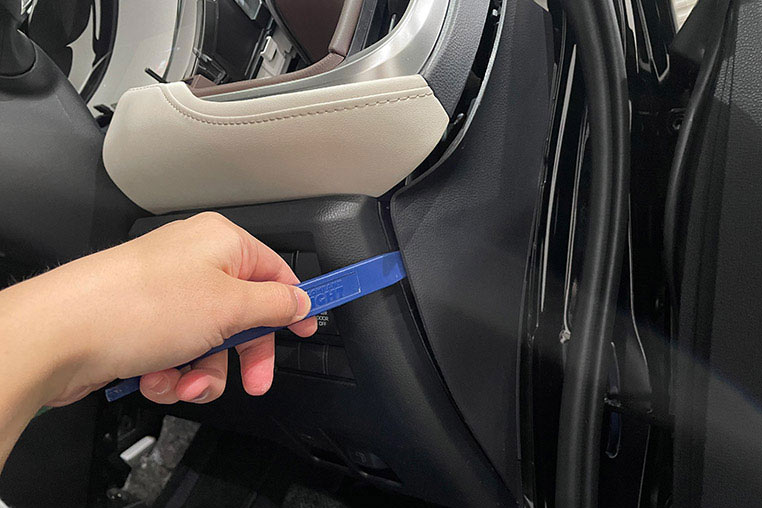

  まずダッシュボードの運転席側端にあるサイドパネルを外します。外側に押し出すように力をかけると外れます。


•

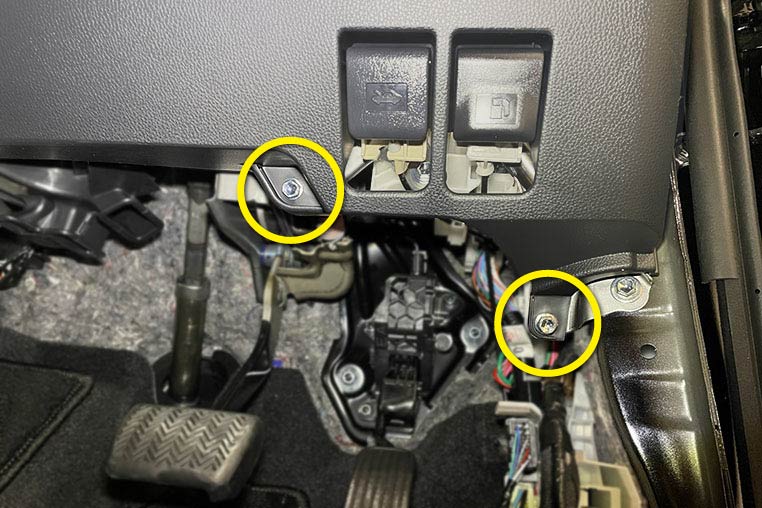

  次はステアリングの根元下にあるパネルを外すために、まずこの2本のネジを取ります。


•

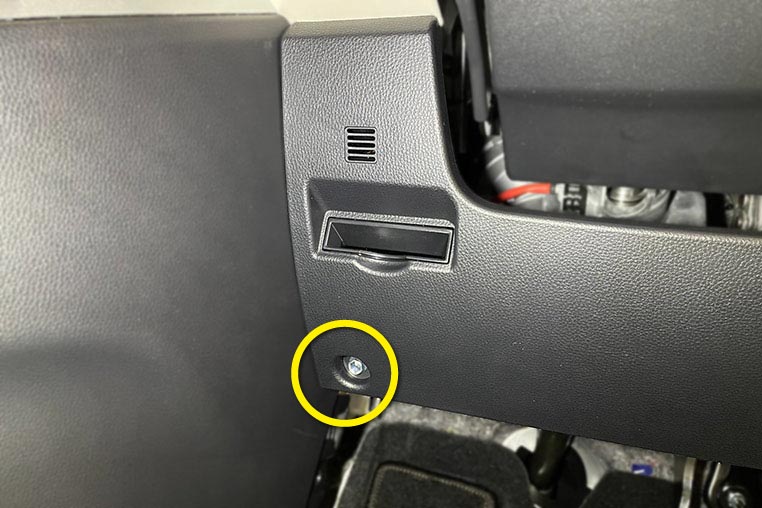

  ネジはパネルの左側下にもあります。


•

  3本のネジを取り外せば、ステアリング下のカバーが外れます。


•

  ここからの作業は車によって変わります。というのも、90系ノア・ヴォクシーには、コンソールボックスの形状に2種類あるんです。

•

  そうなんだ。

•

  インパネ一体型コンソールボックスと、分離型コンソールボックスがあって、作業的に大変なのはインパネ一体型のほうです。

•

  フムフム。

•

  ここでは、分離型コンソールを例に説明していきます。

※キットの取り扱い説明書には、どちらも詳細に解説してあるので、どっちのパターンでもDIY取り付けは可能。

•

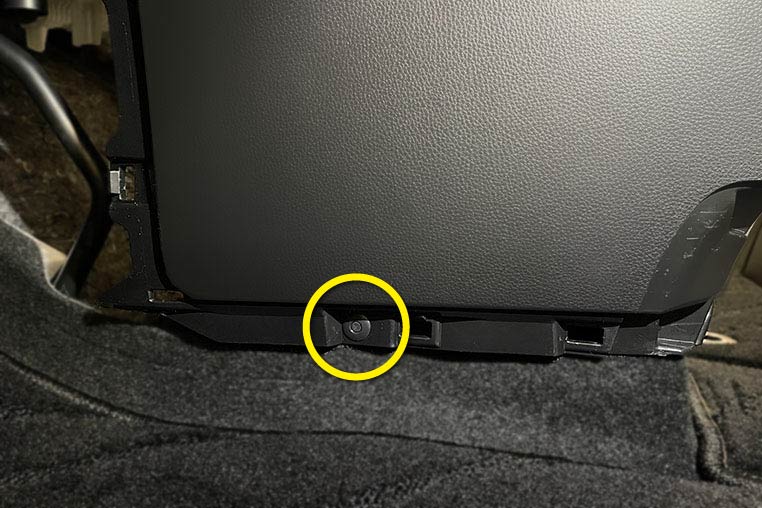

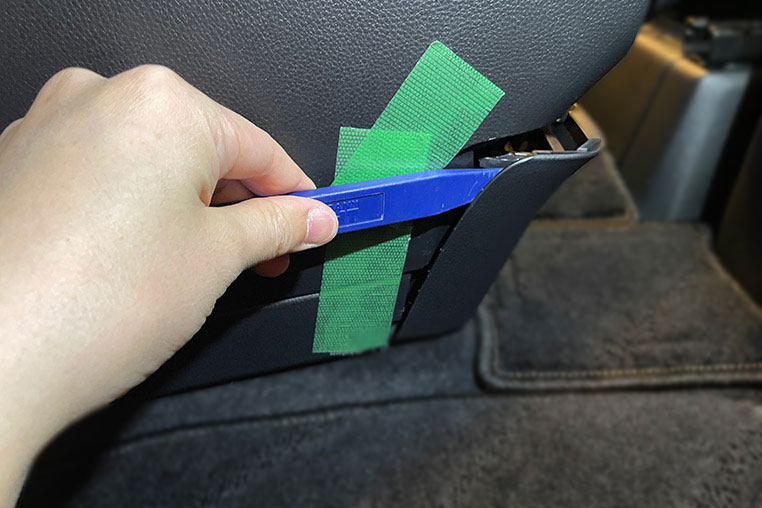

  まず、センターコンソール最下部のパネルを外しますが、これは下写真の位置に内張りはがしを差し込んで、引くようにすると外れます。


•

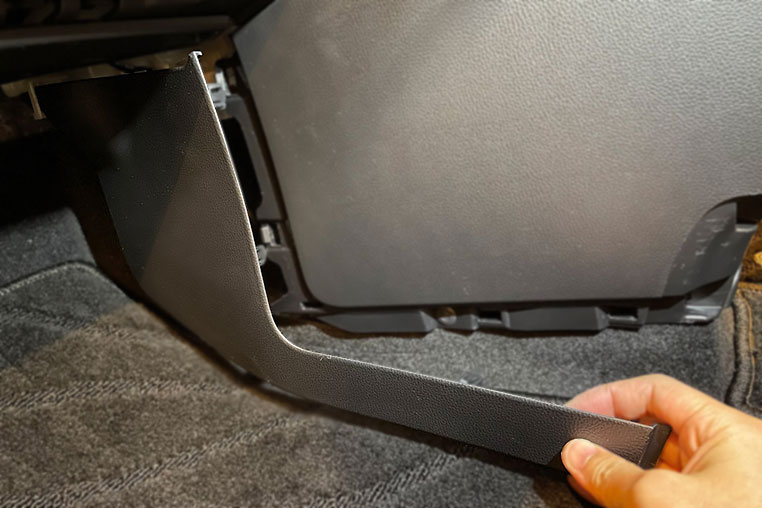

  次はセンターコンソールのサイドパネル。これも外側方向に引っ張ると外れます。


•

  センターコンソール下部のパネルが取れました。

•

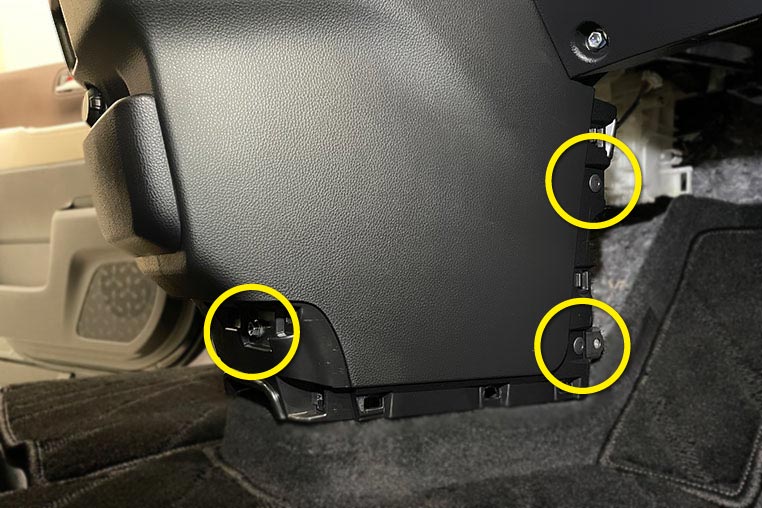

  そうすると、下写真の位置にクリップ（3箇所）とボルト（1箇所）があるので、全て外します。



•

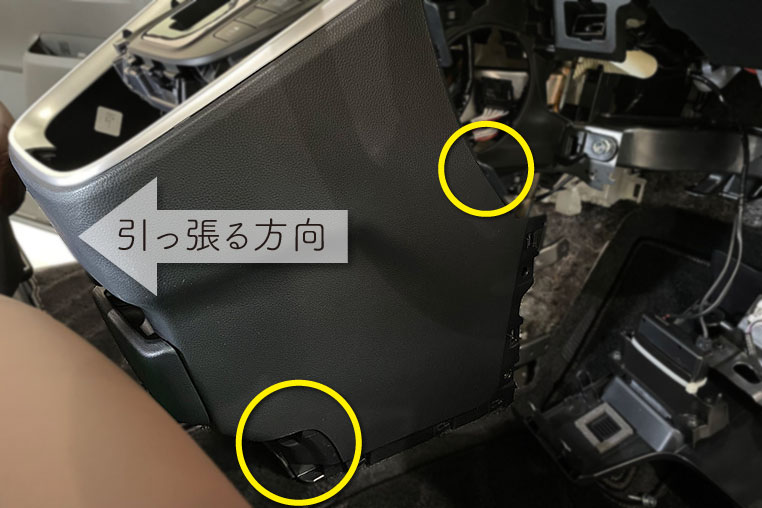

  ここまで取れば、センターコンソールに手をかけて、手前に引っ張ることで外せます。



写真のマルの位置に手をかけて引っ張る。

---

•

  おお～！ ごそっとセンターコンソールが外れました。

•

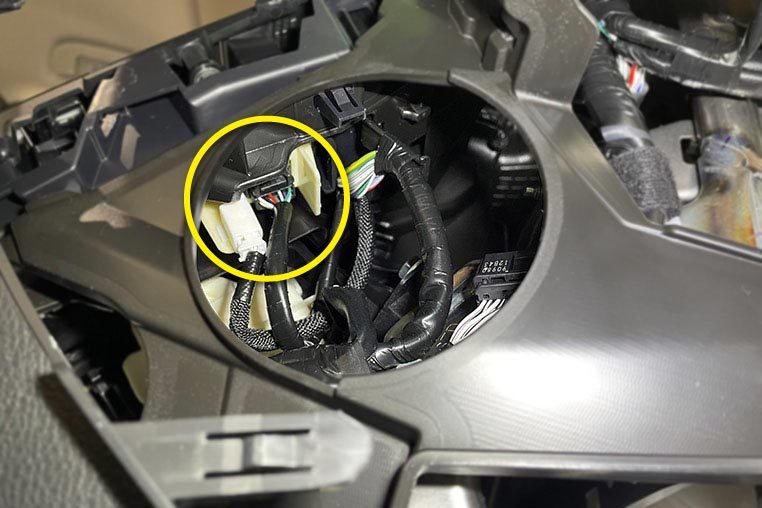

  センターコンソールが外れると、横から目的のカプラーが見えます。


•

  これがシフト周りのスイッチの配線なのか。

カプラーの何番ピンの何色の配線がVIEWスイッチ線なのかは、説明書に詳しく書かれているのでテスターなどは必要ない。

•

  あとはVIEWスイッチの線に、キットのムラサキ線を接続するだけです。エレクトロタップが付属しています。

•

  コンソールパネルを外すのに手間がかかるだけで、配線作業が難しいわけではないんですね。

•

  そうですね。ただ、インパネ一体型コンソールの場合は、先にセンターコンソールボックス・ドリンクホルダーなども外す必要があるので工程が増えます。

•

  これで、90系ノア・ヴォクシーのVIEWスイッチを、ステアリングスイッチに移設することができました～。
