LEDダウンライトをバックドアに取り付ける方法①╱配線引き込み編

• 1
• 2
• 3

LEDダウンライトの裏技的な使い方。暗いラゲッジを照らす目的で、ダウンライトをバックドアに取り付ける。バックドアから車内に配線を引き込む作業は、初心者にはやや難しいが、通しやすくなる工夫も込みでガイドしていく。

•

  「LEDダウンライトをバックドアに（穴開けなしで）取り付ける方法」の続き。

  ●レポーター：イルミちゃん

•

  それでは実際に、LEDダウンライトを取り付けていきましょう。

  ●アドバイザー：エルパラ・平川研究員

•

  ここでのモデル車両はハイゼットです。

•

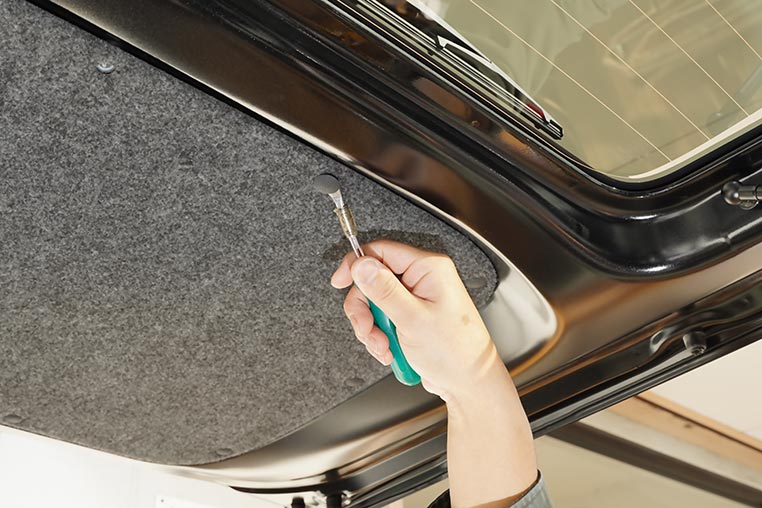

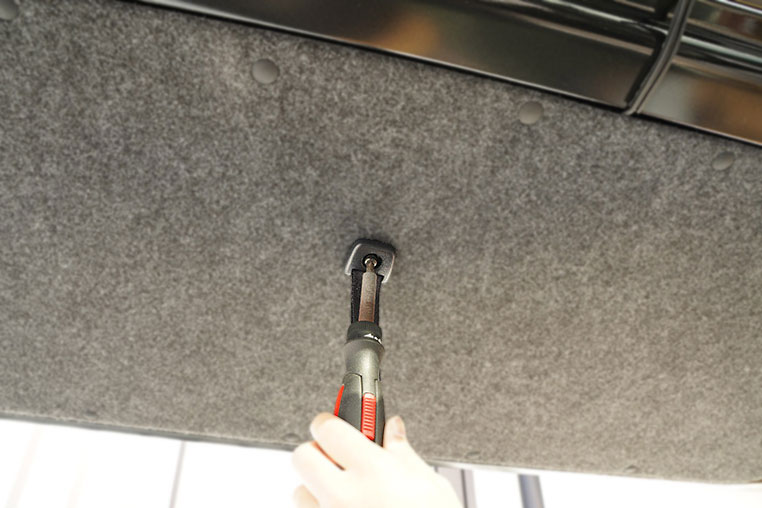

  まずバックドア（リアゲート）の内張りを外します。ハイゼットはネジ1本を取って……


•

  あとは内張りピンを外すだけで、カンタンに内張りが外せます。


•

  これはラクなパターンですね。



✔ 他車種の人は、「バックドア内張りの外し方。傷を付けないための工夫」なども参考に。

•

  今回はルームランプの配線から電源を取るので、続いてルームランプユニットも取り外しておきます。

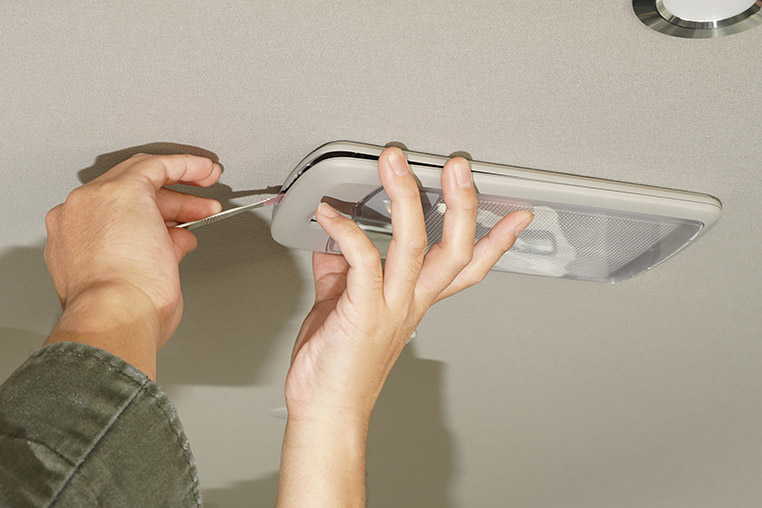

内張りはがしのようなものでカバーを取り外す。

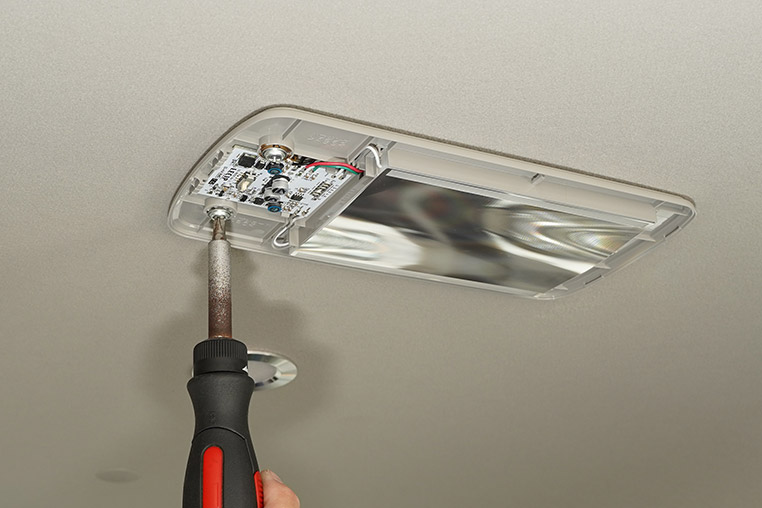

ルームランプ本体を天井に固定しているネジを外す。

•

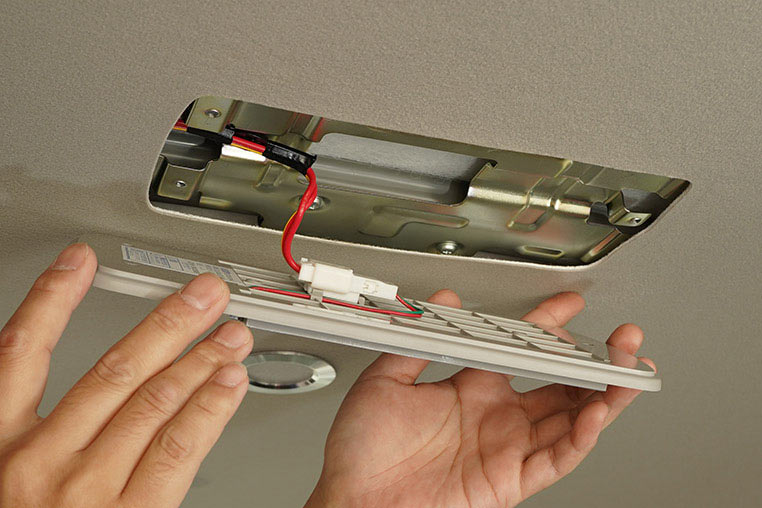

  ルームランプユニットが外れると、裏につながっている純正配線が見えます（↓）


•

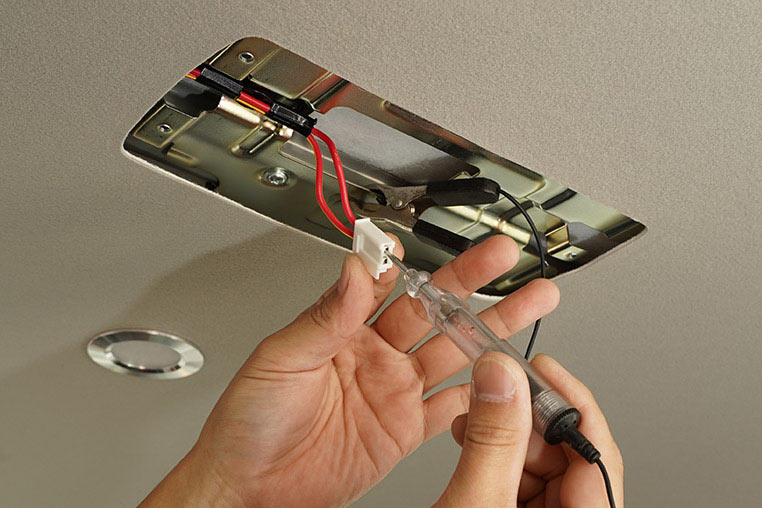

  純正配線のコネクターを外して、検電テスターなどで極性（プラスとマイナス）を確認します。


•

  モデル車のハイゼットでは赤線が常時電源（プラス）で、赤黄線がルームランプのオンオフに連動するマイナス線でした。

•

  ルームランプのプラス線とマイナスコントロール線の判別方法については、下記記事などを参考に。

✔ 検電テスターで探すときは…「検電テスターでマイナス線を調べるときに便利なゼムクリップ」参照。

✔ サーキットテスターで探すときは…「サーキットテスターの使い方例╱マイナスコントロール線を探す」参照。

•

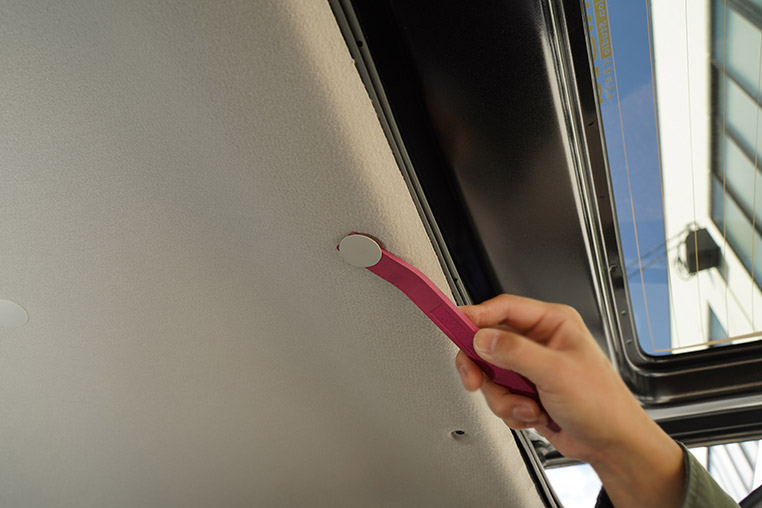

  それから、天井内張りの後ろ側が少しめくれるよう、後部の内張りピンを外しておきます。


•

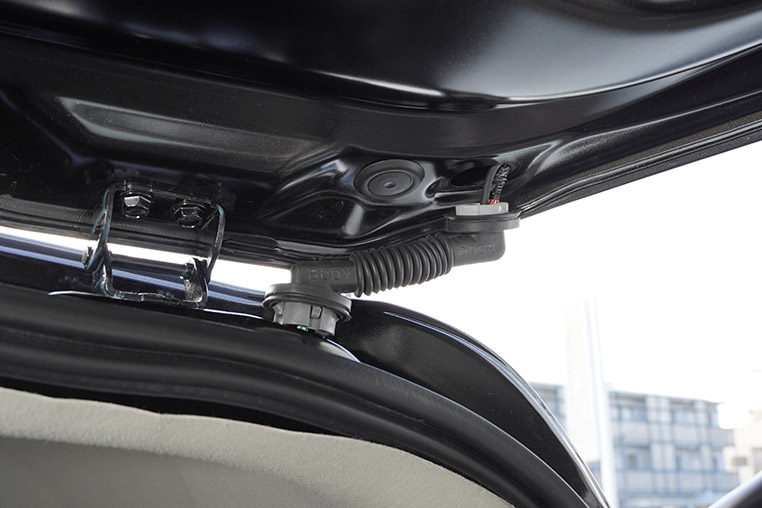

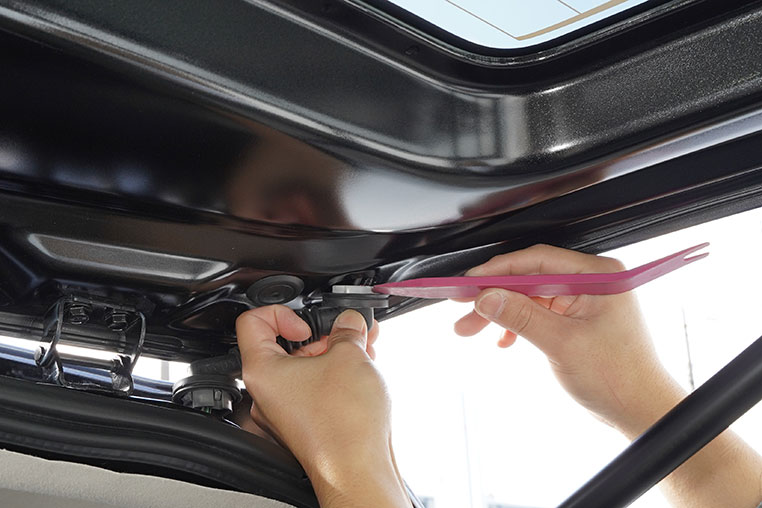

  そして、バックドア側から室内へ配線を引き込むときには蛇腹ホースを通しますので、ココも外しておきます。


•

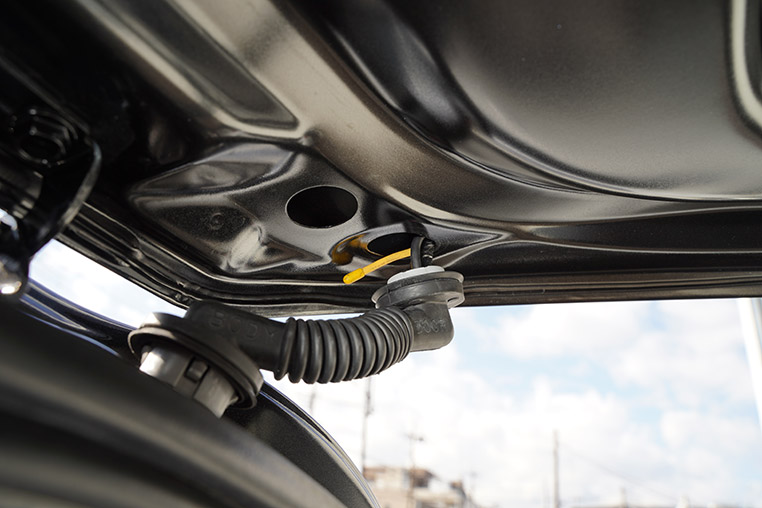

  蛇腹ホースがフリーの状態になりました。


•

  ここまでが、配線作業の事前の仕込み、ですね～。

•

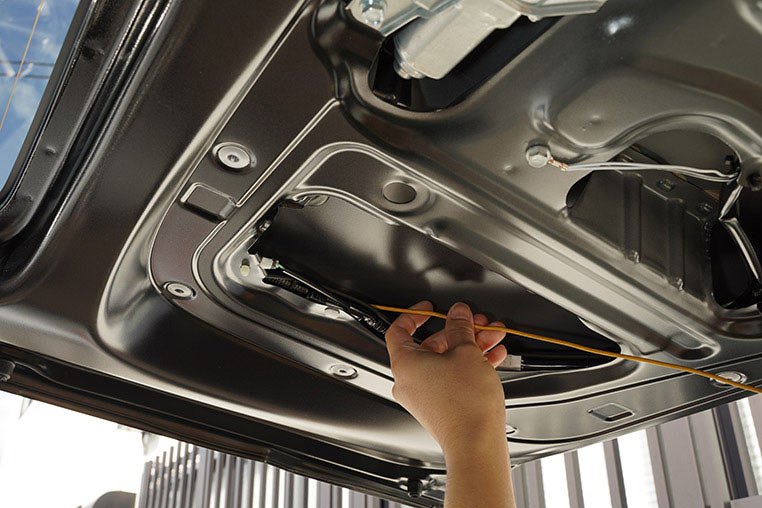

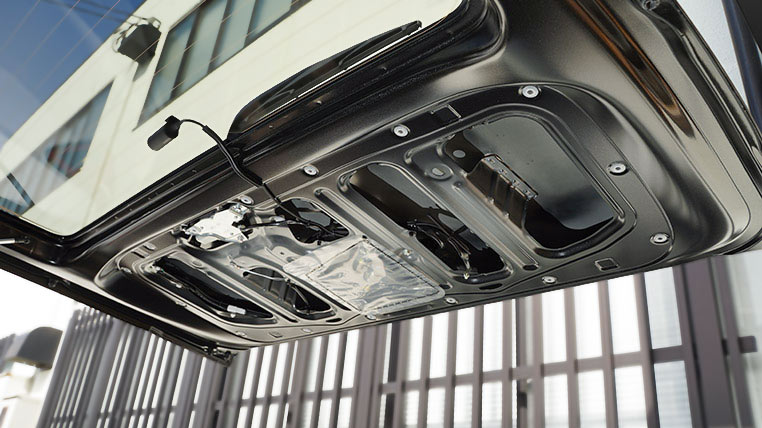

  まずはバックドアの鉄板内に、配線通し（配線ガイド）を通します。


•

  通す先は、室内につながる蛇腹ホースの入り口のところ（↓）


•

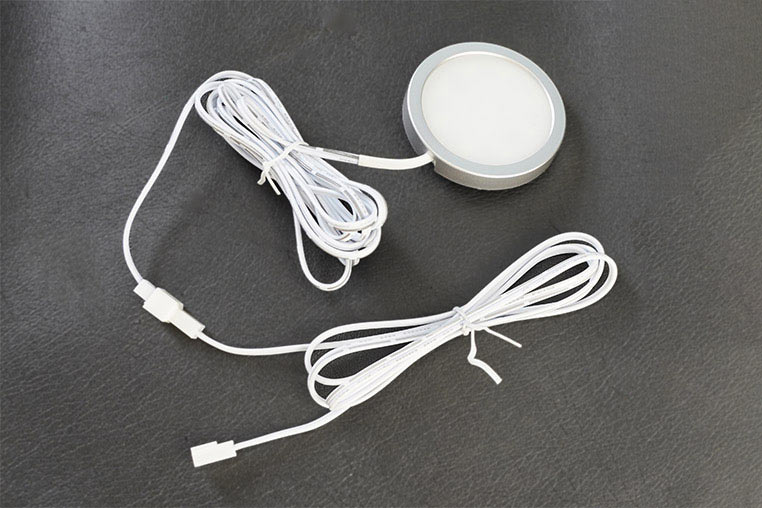

  LEDダウンライトの配線コードには、延長コードを足しました。



ここで使っているのは、ダウンライト用延長コード（1m）

•

  LEDダウンライトと延長コードは、コネクターをさすだけでつながります。

•

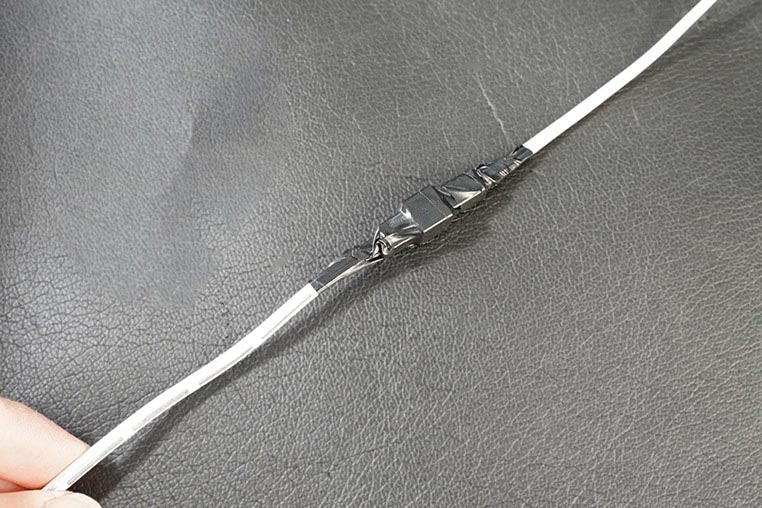

  ただし、コネクターがあとから振動で抜けたりしないように、ビニールテープなどを巻いて固定しておきます。


•

  そうか。車で使用する場合は、こういう地味な処理が大切ですね～。

•

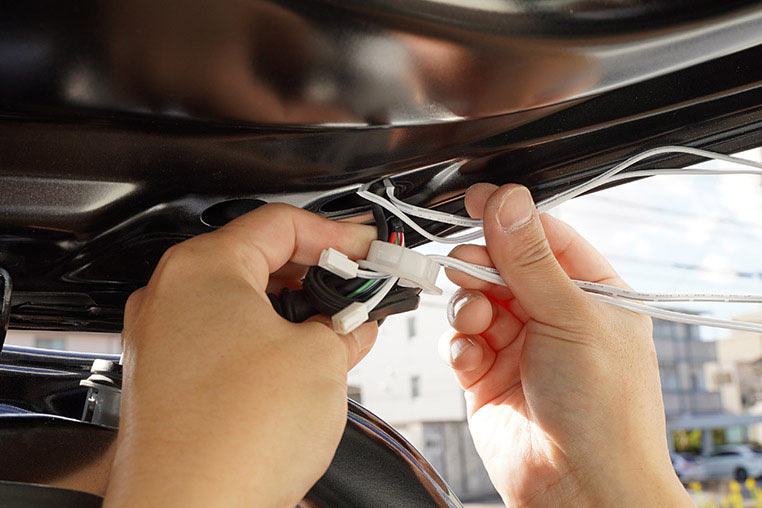

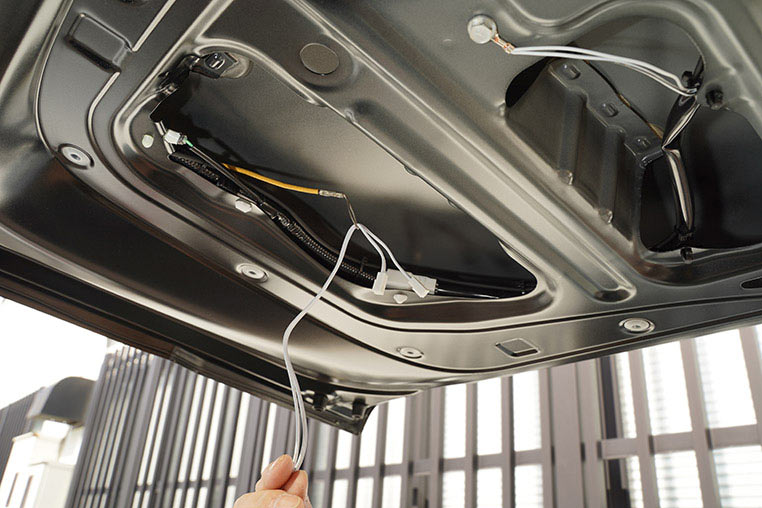

  そして先にバックドア鉄板内に通しておいた配線通しに、LEDダウンライトの配線をくくりつけます。


•

  続いて、蛇腹ホースの入り口まで配線を通します。ここまではカンタン。


•

  今回、苦戦するところがあるとすれば、この先の作業。室内への引き込みですね。

•

  ふむ。

•

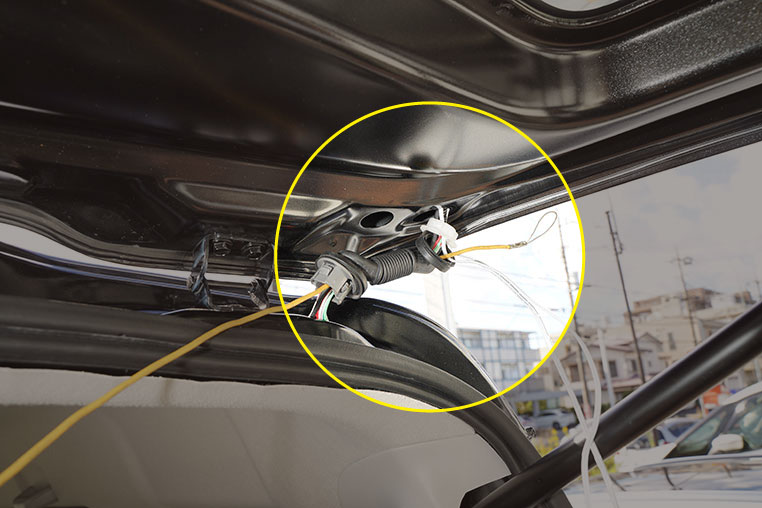

  まずは鉄板側にハメ込まれていた、キャップ部分に配線を通します。


•

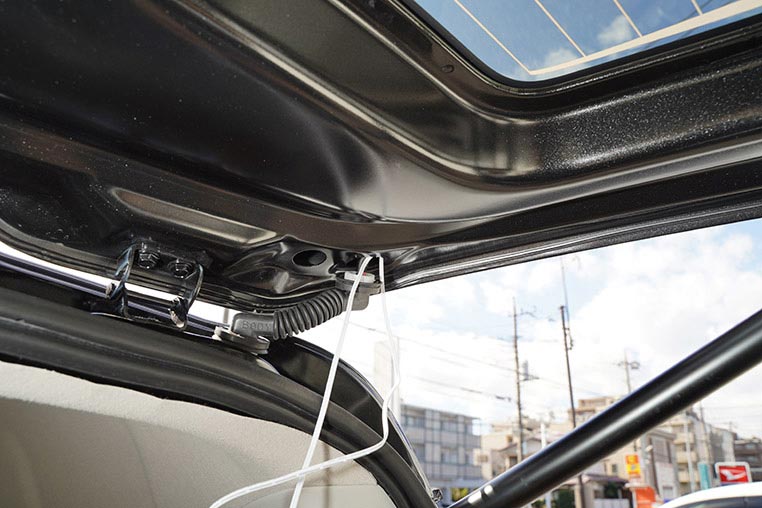

  そして、先に配線通しだけを蛇腹ホースに通してしまいます。



✔ 蛇腹を通すときのコツは、「蛇腹への配線通し方法。バックドア編」参照。

•

  配線通しが通過すれば、あとはその後ろに配線をくくりつけて引っ張るだけですが……

•

  しかしLEDダウンライトの配線にはコネクターが付いているので、引っかかりやすいのです。

•

  あ、そっか。一回コネクターを切り落としたほうがラク？

•

  そうなると配線をハンダ付けし直すとか、端子で付け直す必要が出てきますよね。今回の企画趣旨からすると、ちょっと……。

•

  カプラーオン取り付け、ではなくなりますね。

•

  かといって無理に引っ張ると、断線などのトラブルになりますのでNGです。

•

  どうやって通しましょう？

•

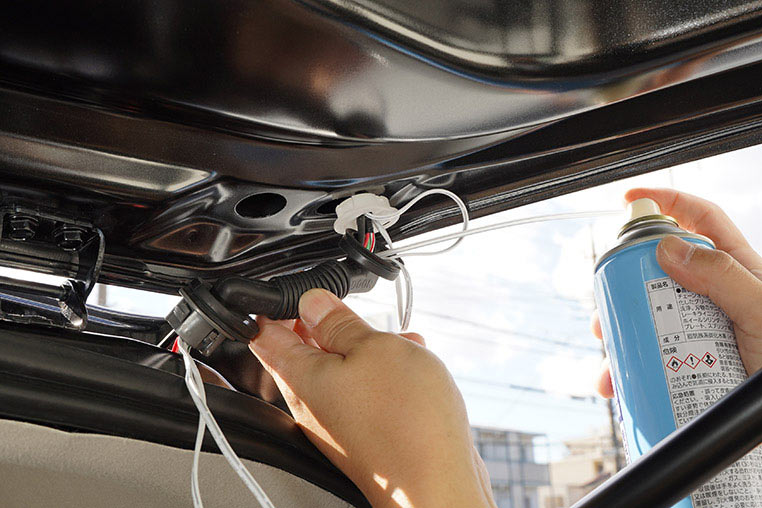

  ここでオススメなのは、パーツクリーナーやシリコンスプレーのようなものを蛇腹内に吹き付ける方法。


•

  こうすると、滑りやすくなるので、通しやすくなります。

•

  今回もこの方法で、コネクター付き配線を室内側に通せました～。


•

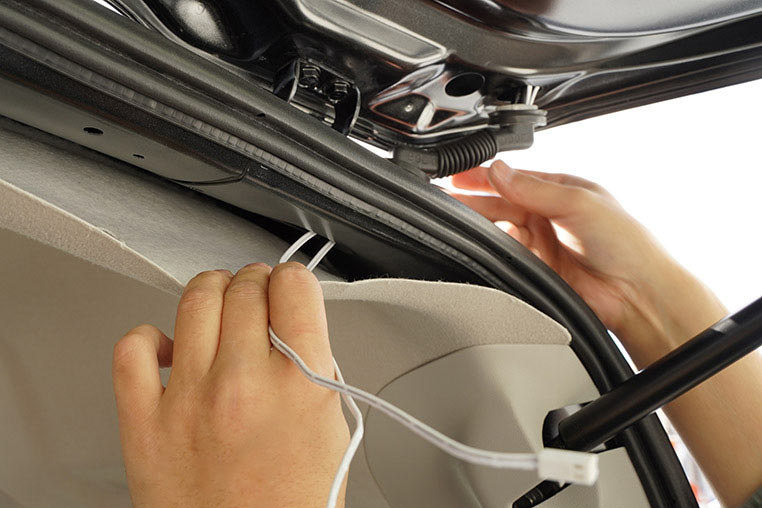

  ただ、今回のハイゼットの場合は、車内側にカバー（フタ）が付いていて塞がっていました。そのため端を少し削って、配線を引き込んでいます。



室内側のカバーの端を削って、配線を通した。

---

•

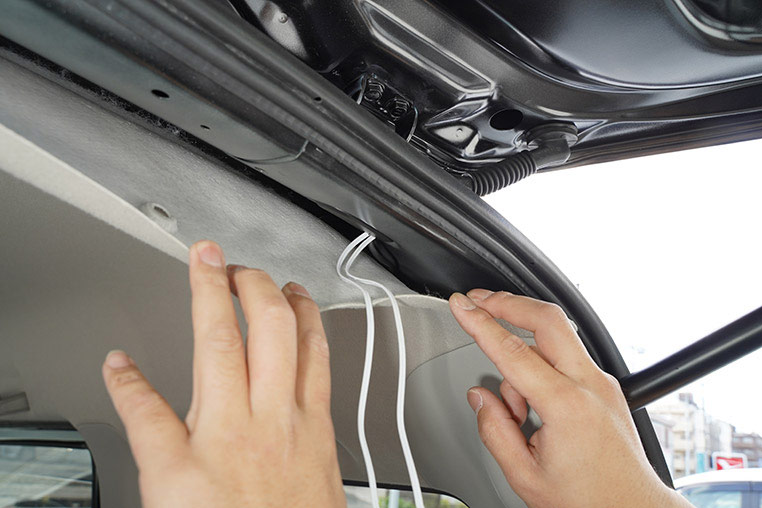

  さあ、室内まで来ましたよー。もうちょっとかな？
