>>> バネ交換ガイド（第9回）

車高調のバネを交換する方法

車高調のバネの交換方法。ここからは具体的なやり方を、足回りのプロに教わる。なおフロントとリアではやり方が異なるが、まずは比較的難易度が低めのリア（トーションビーム式）を解説。

•

  車高調のバネ交換ガイド連載では、これまでにいろいろ勉強＆実験してきましたが……

  ●レポーター：イルミちゃん



✔ 連載を最初から見る人は「車高調のバネ交換（スプリング交換）入門ガイド」

>>>リンク先で詳しく読む。

•

  ところで車高調のバネ交換って、具体的にはどうやるのでしょうか？

•

  フロントとリアでは事情が異なりますが、リアは比較的難易度が低いですよね。

  ●アドバイザー：J-LINE 氏家研究員

•

  ではまずリアの話から。

•

  リアは、トーションビーム式（※）の車が多いです。

※「トーションビーム式とは？ その仕組みとセッティングの注意点」参照。

•

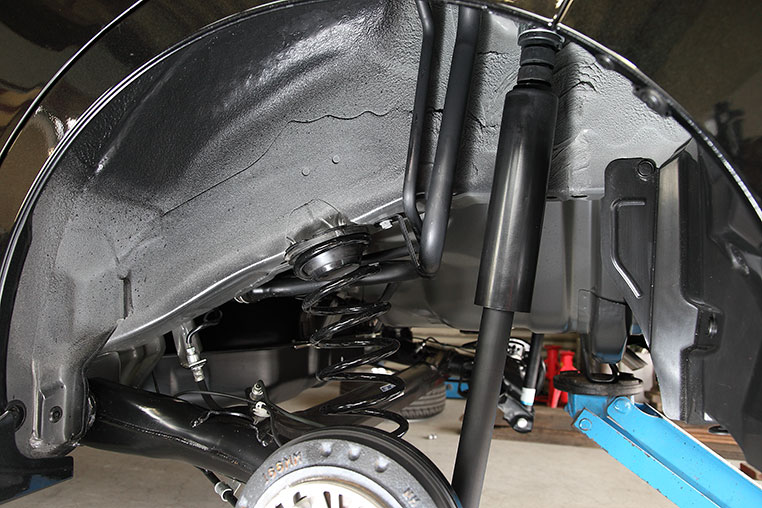

  トーションビーム式の場合は、リアのショックを外して、アクスルビーム（クロスビーム）がダラーンと下がった状態になれば、バネはすぐ取れるんです。

•

  へー。
  車高調のバネって、すぐ取れるんだ。

•

  比べると、車高調ではなく純正バネを外すほうが、よっぽど大変ですね。

•

  なにが違うの？

•

  なぜかというと、純正バネは長いからですよ。


•

  これだと、ぐ～っと、かなり足回りを下げてからでないと外れません。

•

  それに対して車高調は……

•

  車高調のバネ交換の場合、もともと使われているバネも短いですから外しやすいのです。

•

  「バネ交換したい」っていうのは、ほぼ車高調の話ですしね。

•

  そうなんですよ。それなら、リアショックを外して、足回りをダラーンと降ろせば、その時点でリアのバネはすぐ取れるものが多いです。

•

  なるほど。

•

  ただし、例外もある。リアショックの全長調整をギューっと縮めて、バネに無理矢理なプリロードがかかっていたりすると、話は別です。

•

  それって前に教わった、間違ったセッティング例？

  ※「リアショックの全長調整でやりがちな失敗」参照。

•

  ハイ。そういう状態だと、バネがパーンっと突っ張った状態なんで、ショックの下側のボルトを抜きたくても、抜けないんです。

•

  ……その場合は、ショックの状態を見直すのが先ですね。

•

  そうですね。そもそもセッティングとして、間違った状態ですので。

•

  そのような状態ではない、という前提で、どうやって車高調のリアバネを交換するのか見ていきましょう。

•

  ここからは具体的に、車高調のリアバネの交換方法です。

•

  まずジャッキアップするんですが、パンタグラフジャッキでやるのは無理というか厳しいですね。

•

  フムフム。

•

  バネが遊んでいるような状況でもない限り、片側ずつ足回りを下げてバネを抜くのは大変ですし、危ないのでやめたほうがいいです。

•

  つまり、パンタグラフジャッキではダメなんだ。

•

  そうです。ガレージジャッキ（フロアジャッキ）で両輪を持ち上げて、ウマに載せて、それからやるべき作業です。

•

  持っていない人は、まず下の記事を見てくださいね。



フロアジャッキ│関連記事

フロアジャッキ（ガレージジャッキ）入門。選び方は？

---

フロアジャッキ（ガレージジャッキ）の使い方。前後から上げるには？

リアショックのボルトの外し方

•

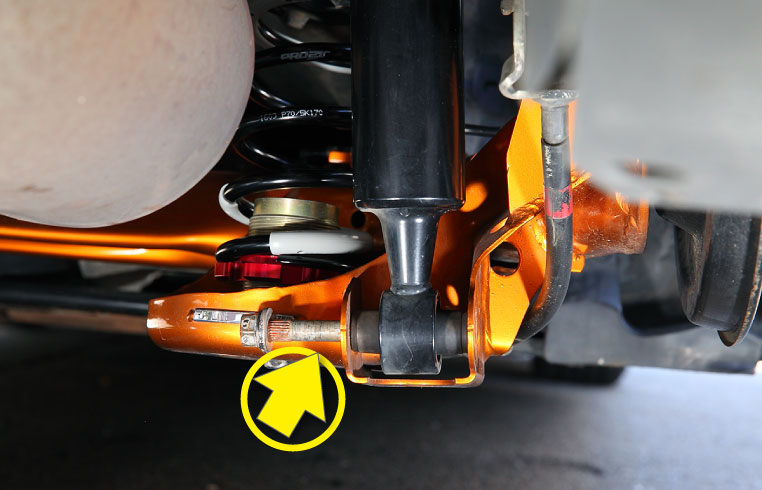

  バネを外すためには、リアショック下部のナットを外してボルトを抜きますが……


•

  バネにプリロードがかかっている状態だと、ショックもフリーになっていない（負荷がかかっている）ので、ボルトが抜けません。

•

  単にレンチをかけてすぐ外せる、というものではないんだ。

•

  仮に少ししかプリロードがかかっていない状態なら、手でぐーっと持ち上げても足回りが動くので、少し持ち上げた状態でボルトを抜くことができる場合もあります。


•

  しかし、まともにプリロードがかかっている状態では、この方法では無理です。

•

  その場合はどうするの？

•

  もうひとつジャッキをかけてショックを少し持ち上げて、ショックをフリーにしてボルトを抜きます。

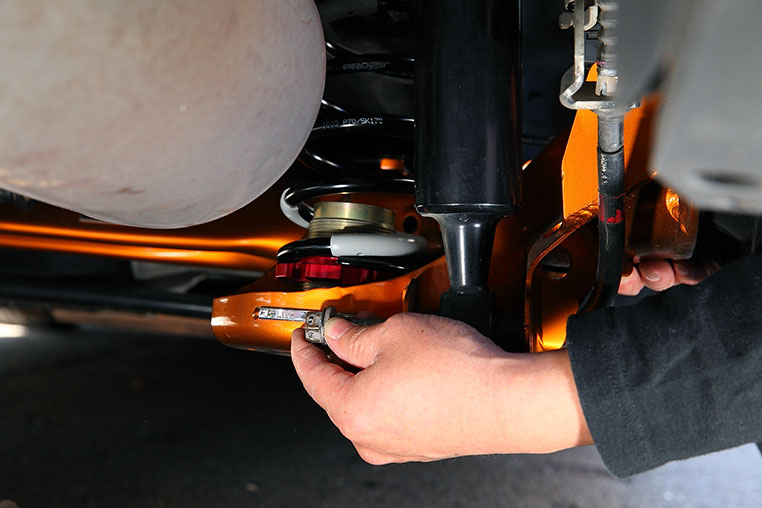

リアショックを少し持ち上げて、ボルト＆ナットを外す。

•

  リアショック下部のボルトが抜ければ、アクスルビーム（両輪をつなぐ横棒）を下げられます。

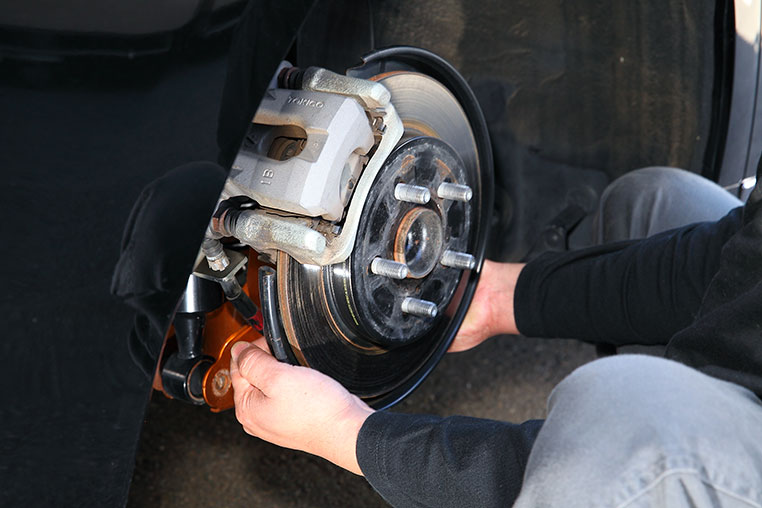

足回り全体を押し下げる


•

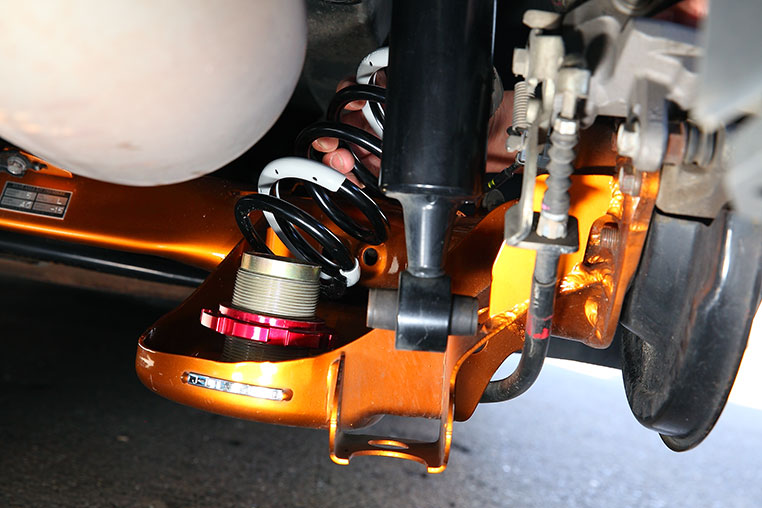

  これでリアバネ上空に隙間ができて、バネを取り外すことができます。


•

  確かにショックのボルトさえ抜ければ、バネは意外とカンタンに外れるんですね。

•

  そして、用意した交換用のバネに入れ替えます。

•

  なお、バネを選ぶ前に、「車のバネ（スプリング）の選び方」などを見てくださいね～。


•

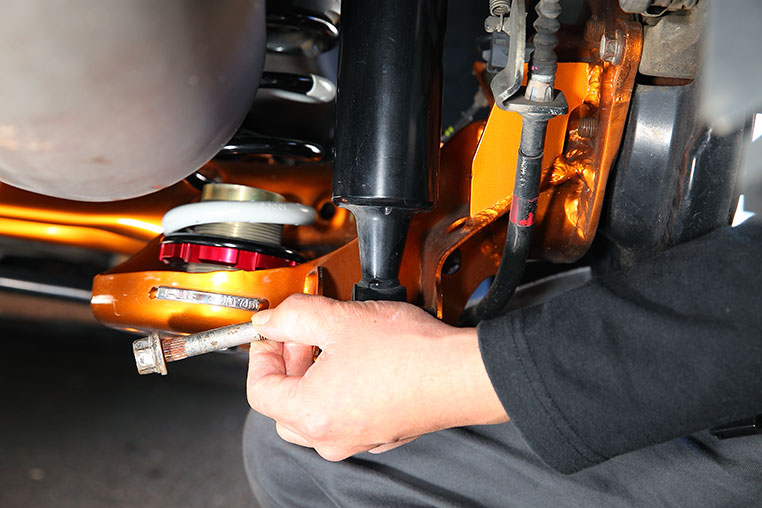

  足回りを持ち上げながら、ショック下部のボルトを入れます。


•

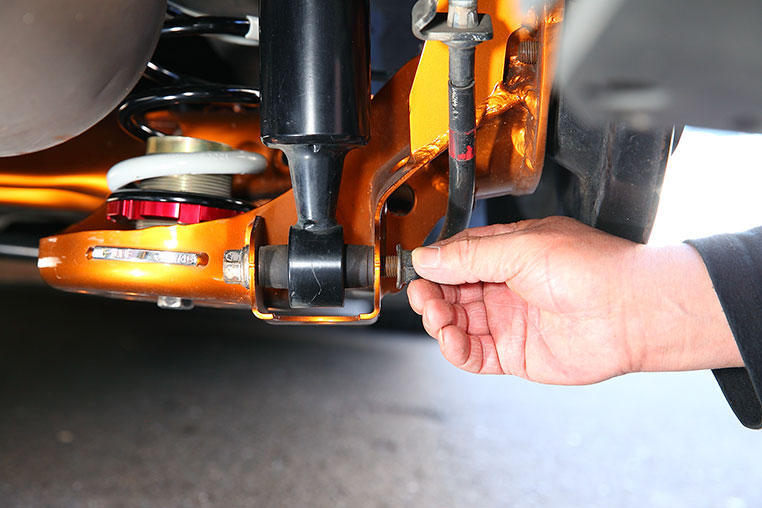

  反対側からナットを入れて……


•

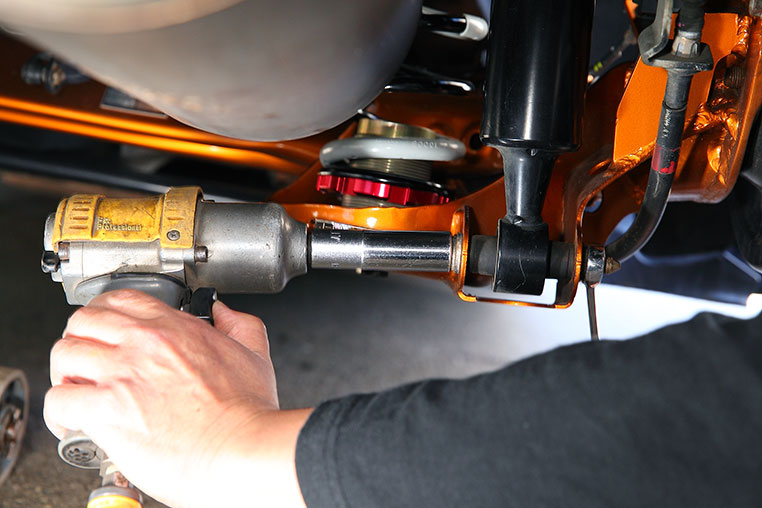

  ナットを押さえながら、ボルトを締めます。


•

  上写真はインパクトレンチを使っていますが、2本のメガネレンチがあればできます（↓）



✔ ボルト側を押さえながら、ナット側を締め付ける。詳しくは、「車高調 取り付け方法╱リア編（トーションビーム式）」も参照。

•

  以上のように、車高調のリアのバネ交換は比較的難易度の低い作業です。

•

  問題はフロント……ですね。
