DIYをラクにするアイテム

---

エーモンの電源分岐ハーネスの存在は知っておくと便利

電源の分配（分岐）を簡単＆便利にするエーモンの「電源分岐ハーネス」。エーモンの端子類が新パッケージに置き換わったのを機に「Y型接続端子」の後継モデルとしてラインナップされたので、改めて存在をクローズアップ。

•

  「エーモンの平型端子ラインナップ9種類の違いと選び方（後編）」の続き。

  ●レポーター：イルミちゃん

•

  各端子のラインナップについては、これまでに解説してきた通りですが……

  ●アドバイザー：エーモン 中塚研究員

•

  ギボシ端子・クワ型端子・丸型端子・平型端子まで整理し終わりましたよ～。

•

  端子単体では前回までに出揃っていますけど……実は「仲間」がもう少しあります。

•

  む。まだあるのかね？

•

  エーモンには、最初から端子に配線コードが付いた状態のアイテムもありますので。

•

  最初から配線コードが付いている？

•

  例えば電源分岐ハーネスというものです。

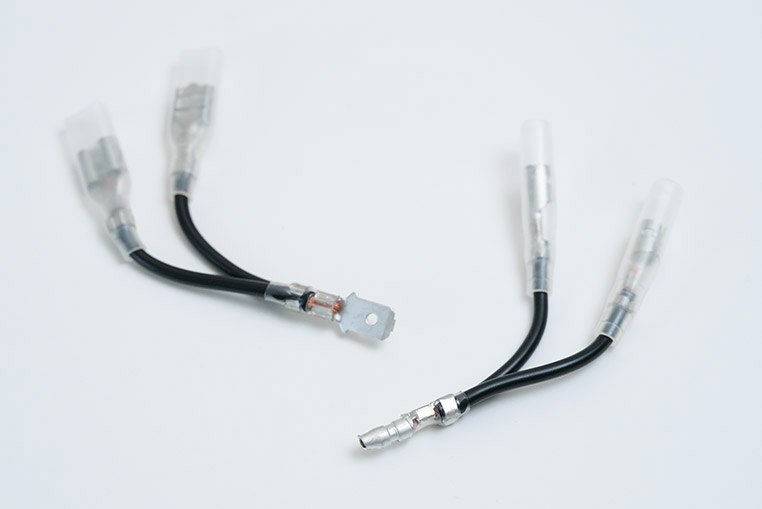

電源分岐ハーネス ギボシ端子タイプ

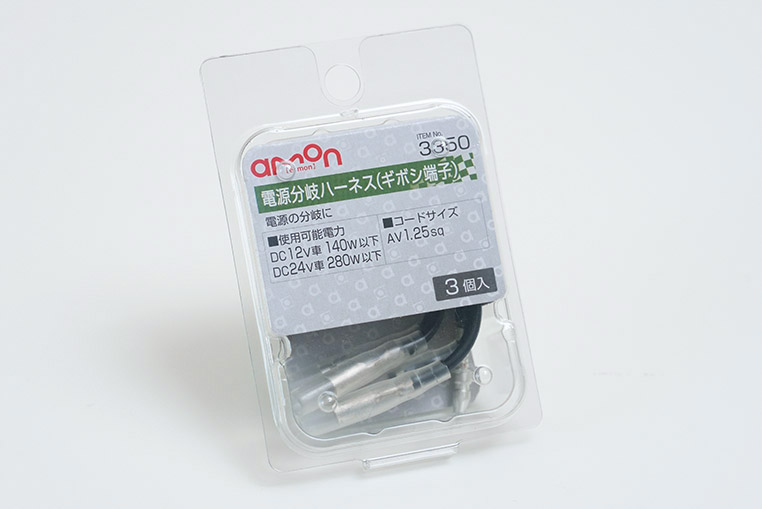

詳細はAmazonの電源分岐ハーネス ギボシ端子タイプ（3350）参照。

---

•

  これは……ギボシ端子？

•

  なんですけど、最初から配線加工されています。

•

  オス端子の反対側に、メス端子が2つ付いていますね。


•

  これはつまり電源を分配させたいときに使う分岐コードですね。電源を受ける側がオスです。

•

  そういうことか。だから「電源分岐ハーネス」っていう名称なんだ。

•

  実はコレ、エーモンでは大昔から「Y型接続端子」の名称で販売されてきた、ロングセラーアイテムの後継モデルなんです。

•

  あー。Y型接続端子は分岐アイテムとして、けっこう使っている人が多いですよね。

•

  端子のラインナップが整理される中で「Y型接続端子」は廃盤になりましたが、「電源分岐ハーネス（3350）」を同じように使っていただけます。

•

  これ、DIYユーザー的には「自分で配線コードとギボシ端子を使って、作ったらいいやん」……と思うかもしれませんが、できそうでできないんですよ。

•

  そうですね。ひとつのギボシ端子に2本の配線を入れてかしめるのは、基本的にNGです。



エーモンの見解については「ギボシ端子に複数の配線を入れて、分岐に使ってもよいのか？」参照。

•

  電源分岐ハーネスは機械で加工しているので、問題ありませんが。

•

  ようするに機械が圧着しているからOKだけど、人間の手ではマネできないという。

•

  そうですね。

•

  電源分岐ハーネスには、平型端子バージョンもあります。

•

  これは、どんな場面を想定したアイテムなんでしょう？

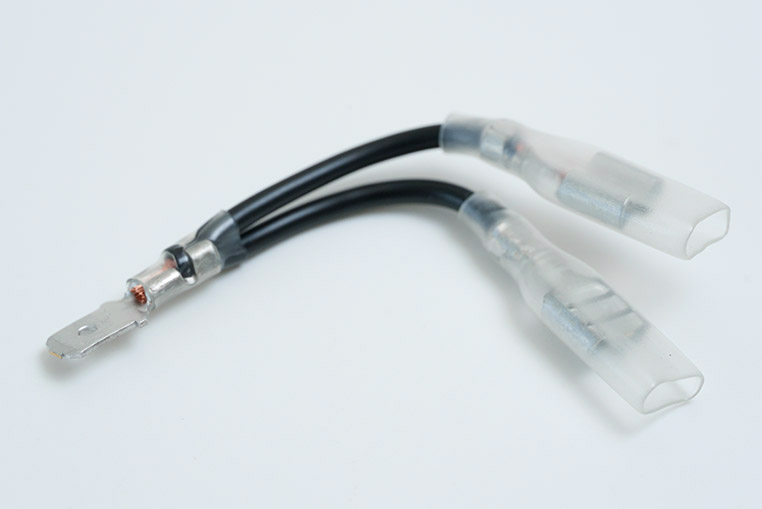

電源分岐ハーネス　平型端子タイプ

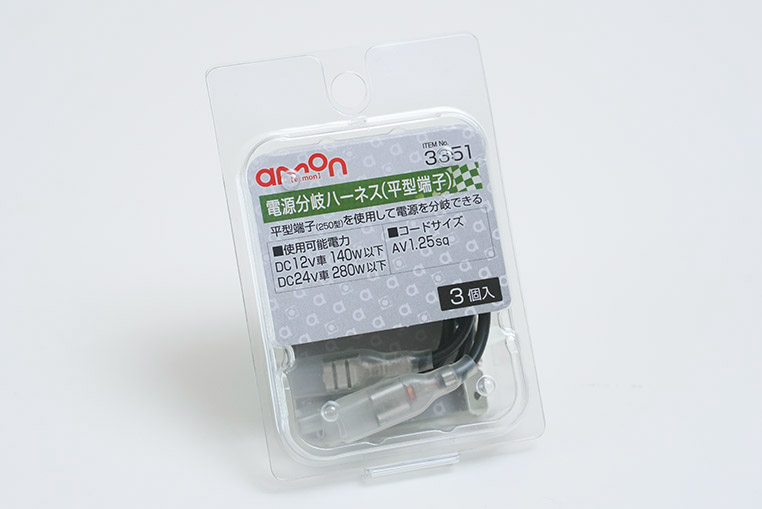

詳細はAmazonの電源分岐ハーネス 平型端子250型タイプ 3個入（3351）参照。

---

•

  使い方はギボシ端子タイプと同じなんですが、平型端子をメインに使う人向けになります。

•

  そういう人も少なからずいるよっていう話でしたね。

•

  使われているのは、250型の平型端子です。

•

  では、スイッチとかにもつなげて分岐できる？

•

  ただ、ギボシ端子タイプと同様に、電源を受ける側にはオス端子が付いているので、この電源分岐ハーネスを直接スイッチにつなぐことはできません。


•

  あ、そうか。スイッチ側もオス端子が付いているから。

•

  そうなんです。端子を付け替えれば別ですけど。

電源分岐ハーネスのメス端子側をスイッチ（250平型オス）につなぐことはできるが、その場合は、端子がムキ出しになっているオス側が車体金属に触れるとショートすることになるので、けっきょく端子を付け替えざるを得ない。

•

  そういう配線加工をやり出すと、ラクチンコードを使っているイミが半減しますね。

•

  ハイ。スイッチ後の配線をコレで分岐するなら「スイッチから別の配線コードでいったん延長してから、分岐する」カタチが自然ですね。

•

  配線の分岐方法はいろいろありますが、そのひとつに「電源分岐ハーネス」がある、ということは覚えておいて損はありません。
