スマホと車のナビをつなぐ方法（第4回）

iPhoneの画面を車のナビに映す有線ミラーリング方法

iPhoneの映像や音声を車のナビに映す、有線ミラーリングの方法。純正ナビにHDMI出力が付いている場合は、とても簡単にできる。付いていない場合はiPhoneをカーナビの外部入力につなぐのだが、このやり方もわかりやすく解説する。（※無線ミラーリングは「iPhoneを無線でカーナビにつなぐ方法」参照）

純正ナビにHDMI入力があれば簡単、なくてもできる

今日はiPhoneを有線で純正ナビにつないで、ミラーリングする方法についてガイドします。

●レポーター：イルミちゃん
有線ミラーリングの場合、純正ナビ側がHDMI入力を持っているか、持っていないかでつなぎ方が変わります。

●アドバイザー：ビートソニック堀内研究員
純正ナビがHDMI入力を持っているのは、新しい車の純正ナビだけ？
そうですね。今のところ、新型車に限られますね。今後は当たり前になっていくのでしょうが。
純正ナビがHDMI入力を持っていたら、どうつなぐんですか？
その場合はHDMIケーブルで直結できるので、話は簡単なんですよ。

純正ナビにHDMI入力がある場合

純正ナビにHDMI入力がある場合は、スマホなどをつなぐことが想定にある。カーナビ背面のHDMIから、延長コードでグローブボックスなどに引き出してあったりします。
なるほど！あとはそこまでのHDMIケーブルがあれば、つなげるんですね。
そうです。
つまり……。
この場合は、堀内研究員の出番はあまりない？
……そうとも言う。
けれど、世の中を走っている大半の車のナビには、HDMIは付いていないのだから……
従来の車のナビにiPhoneをつなごうとすると、デジタル信号をアナログ信号に変換するアダプターが必要ですので……
ビートソニックの出番ってことですね！
そういうことですね！

iPhoneをカーナビの外部入力（ビデオ入力）につなぐ場合

前回の記事では「iPhoneを無線でカーナビにつなぐ方法」を解説しましたが、有線には有線のメリットもありますね。
常に安定してストリーミングできるのは、やはり有線の方。安定性を重視するなら、今回紹介する方法がオススメです。
では必要なアイテムを用意しましょう。
iPhoneをカーナビと有線でつなぐ場合は、Apple純正の「Lightning-Digital AV アダプタ」が必要です。

Lightning - Digital AVアダプタ

Amazonでも販売されているApple Lightning - Digital AVアダプタ

これはAppleの純正品なので、アップルストアで買えますね。
このアダプターを使うと、HDMIに変換されます。
この先は、HDMIケーブルで延長していくわけですね。
そういうことですね。
だからHDMIケーブルは必需品です。

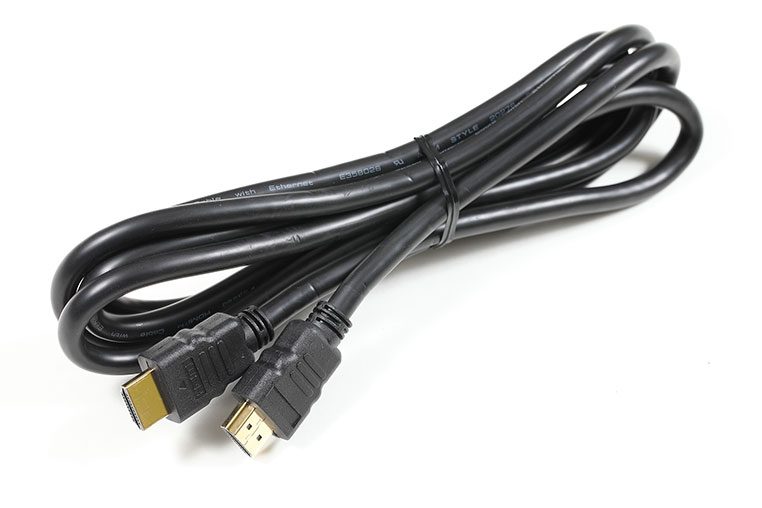

ビートソニック製HDMIケーブル（HDC2）

ビートソニックのHAMIケーブル「HDC2」

で、HDMIケーブルを使って、ビートソニックの「IF16STA」本体につなぎます。
同じミラーリングでも、無線と有線では使うアダプターが違いますよ。

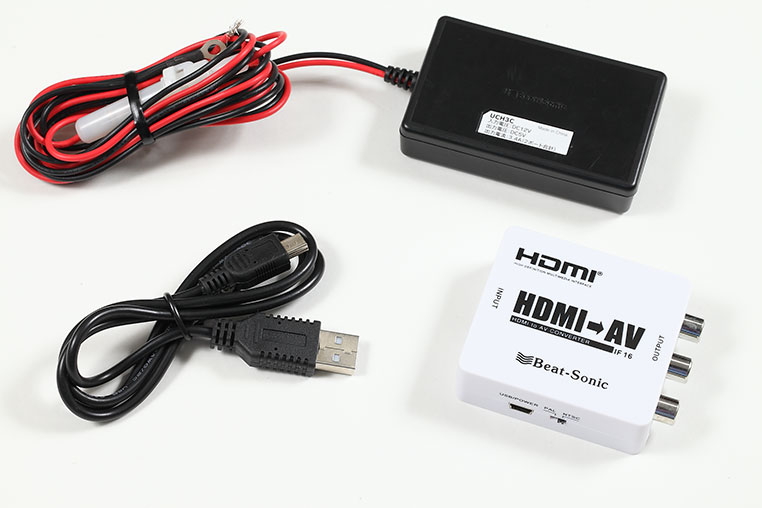

インターフェースアダプター「IF16STA」

iPhoneをカーナビの外部入力（ビデオ入力）につなげるための「インターフェースアダプターIF16STA」

「IF16STA」は、HDMIのデジタル信号をアナログ信号に変換します。そこから先は「映像入力アダプター」を使って、純正ナビの外部入力（ビデオ入力）につなぐことができます。
つまりカーナビとの接続については、地デジやDVDプレーヤーを後付けする場合と同じですね。

映像入力アダプターでカーナビの外部入力ポートへつなぐ

カーナビ側の外部入力ポートは、車種によって（純正ナビの種類によって）いろいろな形状のものがあるので……

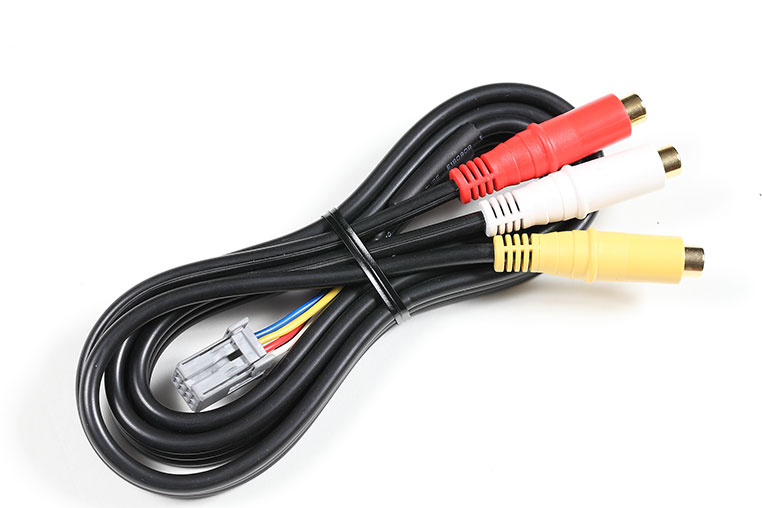

車に合った映像入力アダプターを用意する

ビートソニックの「映像入力アダプター（AVCシリーズ）」は、数十種類の品番があり。自分の車の適合品番を確認しよう。

あとは「IF16STA本体」に電源ユニットが付属しているので、これに対して「ACC電源」と「ボディアース」を取る流れです。
車両側から取り出す電源は、ACC電源（とアース）だけでいいんだ。
そうです。だから電装品の取り付けとしては、カンタンな部類ですね。
どのみちカーナビを外さないと外部入力ポートに差せないので、電源はカーナビ裏で取ればいいですね。
それが一番てっとり早いです。あとは「IF16STA」の電源ユニットから、「Lightning-Digital AV アダプタ」にも電源を供給する。ここはiPhoneやiPadに付属しているLightning-USBケーブルを使います。
それは、iPhoneの充電用の線ってことですね。
そういうことです。
配線の流れを整理すると、下の写真のようになります！

リアル配線図だとこうなる！

次ページでは、実際に車に取り付ける流れを解説します
