スマホと車のナビをつなぐ方法（第3回）

iPhoneの画面を車のナビに映す無線ミラーリング方法

• 1
• 2

iPhone（5以降）の映像や音声を車のナビに映す、「ミラーリング」の方法をわかりやすく解説。iPhoneの場合、無線の出力機能「AirPlay」が標準搭載されていて、比較的やりやすい。まずはミラーリングに必要なアイテムを紹介。純正ナビとの配線もガイドする。

•

  iPhone（5以降）で、カーナビに無線ミラーリングする方法を解説します。

  ●レポーター：イルミちゃん

•

  iPhoneの場合は、無線ミラーリングなら「AirPlay」を使えば映像＆音声が出力できます。

  ●アドバイザー：ビートソニック 堀内研究員

✔ おさらい

AirPlayは、iPhoneやiPadで再生している動画や音楽を、他デバイスでストリーミング再生するための機能。iPhoneが標準で備えている。
•

  iPhoneはもともと無線による出力機能があるから、話が早いですね。

•

  そうですね。しかし「AirPlay」で送信したデータを再生するには、受け取る側（受信機側）も対応していなければいけませんよね。

•

  つまり……AirPlay対応デバイスでないと、この機能は使えない。

•

  なので、カーナビ側はこの信号を受け取れないんです。

•

  ミラーリングできないじゃん。

•

  ……いや、だから、僕がここに呼ばれたのでは？

•

  そうでした！ ここからがビートソニック・堀内研究員の出番ですね〜！

•

  まず必要になるのがこのアイテムです。

インターフェースアダプター「IF27」



スマホの画面を無線で純正ナビにミラーリングする、「インターフェースアダプターIF27」

•

  iPhoneの無線ミラーリングは、この「IF27」と、車種別に用意された「映像入力アダプター」が必要になります（※純正ナビにつなぐ場合）

•

  映像入力アダプターって？

•

  まずIF27が、スマホ出力のデジタル信号をアナログ信号に変換して出力します。そのアナログ信号を、純正ナビに入れるためのケーブルですよ。

映像入力アダプター（AVCシリーズ）



外部機器から純正システムへの入力に使う、ビートソニックの「映像入力アダプター」

•

  純正ナビへの入り口は、「外部入力」ポート。昔でいうDVDプレーヤーや地デジを追加するときと、同じやり方です。

•

  IF27がアナログ信号に変換しているから、そこから先は従来のDVDプレーヤーなどと、同じパターンでいけるわけか。

•

  そういうことです。

•

  アイテムとしては、この2つがあればできますか？

•

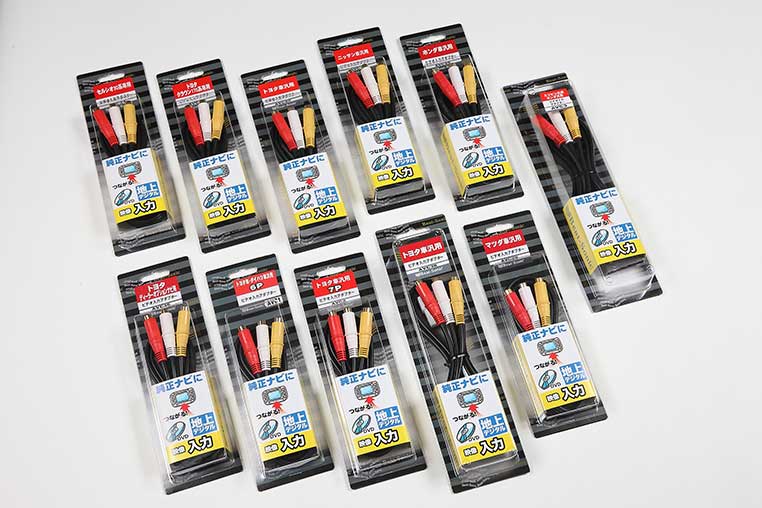

  ハイ。ただ、この映像入力アダプターは、車種によって種類が異なるので選ぶときは注意が必要です。

カーナビ側の外部入力ポートのコネクタ形状は実はいろいろある


•

  ええーッ!! カーナビの外部入力って、車種によって形状が違うの？ 知らなかった！

•

  そうなんですヨ。同じトヨタ車でも、メーカーオプションナビは種類がたくさんあるんです。だから、それに合わせて数十種類のケーブルを用意しています。

ビートソニックなら全部揃っている！



自分の車の適合は、ビートソニックWebサイトの「映像入出力アダプター適合表」で調べられる。

•

  このへんの徹底ぶりがスゴイですよね、ビートソニックは。

•

  以前は地デジ用途が主でしたが、最近はすっかりスマホ用ですね〜。

•

  なお、今回使うのは「映像入力アダプター」。「映像出力アダプター」と間違えないように注意しましょう。

•

  で、用意したアイテムをどうつなぐか、という話ですが……、

•

  それはカンタンですよ。下写真のようにつなぐだけですので。

リアル配線図


•

  純正ナビに「映像入力アダプター」を差して、赤・白・黄色で「IF27」をつないで、IF27の電源を取ればおしまいです。

•

  リアル配線の接続を、実際に車の中でやればいいだけですね〜！ ミラーリングって意外とカンタン♫

•

  無線ミラーリングは特にシンプルです。それも無線のメリットのひとつですね。

次ページでは、実際に車で取り付ける流れを解説します
