バックカメラの疑問

---

ハイエースのデジタルインナーミラーのバックカメラ映像を、ナビに映したい

バックカメラの映像が、デジタルインナーミラーに映るが「映像が小さくて見えにくい…」と悩むハイエースオーナーからの相談。バックカメラ映像を、ナビに大きく映したい。どうやればできるのか。

•

  ハイエースに乗っている読者の方から、こんな悩み相談を頂きました。

  ●レポーター：イルミちゃん

■ 質問

---

ハイエース6型で、デジタルインナーミラー装着車です。シフトを「R」にするとバックカメラの映像がデジタルインナーミラーに映るのですが、映像が小さすぎて見にくいのです……。（デジタルインナーミラーの端に小さく映る）

なので、シフトを「R」にしたら、バックカメラの映像が純正ナビ(NSCN-W68)にも映るようにしたいと考えました。そのやり方を、教えて頂きたいです。

質問者╱MITSUさん

•

  実は、この質問をMITSUさんから頂いたのは1ヶ月ほども前でしたが、理由があって、今日まで記事にするのを控えていました。

•

  実は、このハイエースオーナーの悩みを解決するための製品を、ビートソニックで開発していたのです。

  ●アドバイザー：ビートソニック ワタナベ研究員

•

  そうなんです。MITSUさんにとっては、ドンピシャの解決策となります。

•

  質問に書かれている内容を、そのまま実現するためのアイテムが、このビートソニックの「BC34」です。



ビートソニックのカメラアダプター・BC34

•

  この「BC34」がビートソニックから正式発表されたのは本日です。だから今日までこのネタを公開できなかったのだ。

•

  発売は、2021年3月1日となっております。

•

  それでは、どういう製品なのか改めて解説をお願いしましょう。

•

  これはハイエース（R2年5月～）の純正デジタルインナーミラー（バックモニター内蔵）のバックカメラ映像を、RCA出力に変換する、というバックカメラアダプターなんですよ。

•

  フムフム。RCAはバックカメラでもよく使われるアナログ信号ですね。

•

  そうですね。RCAに変換することで、普通のディーラーオプションナビや、あるいは市販ナビ（社外ナビ）にも入力できるようになります。

•

  なるほど。

•

  ナビ側にバックカメラ入力がある、というのが最低条件にはなりますが、図にするとこういうことです。

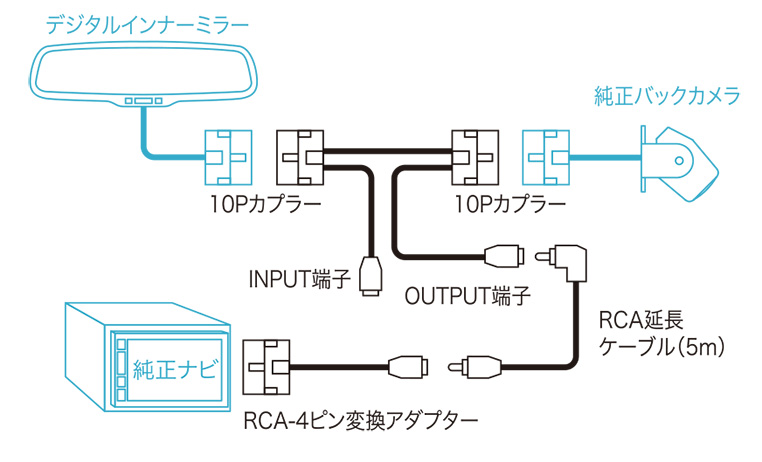

純正ナビとの接続（例）

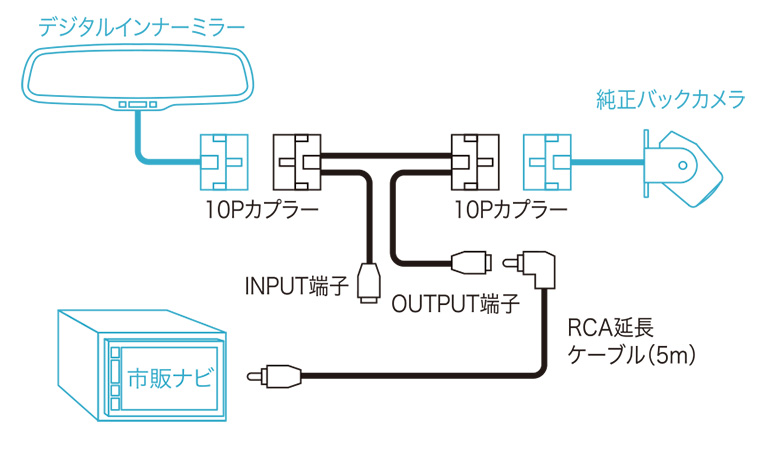

市販ナビとの接続（例）



---

•

  間に割り込んで、バックカメラの映像信号をもらい、それをナビに入力するわけです。

•

  ディーラーオプションナビに映すときと、市販ナビに映すときでは、若干違いがありますね。

•

  ディーラーオプションナビのバックカメラ映像入力は、カプラーになっていて、それに合わせるために「RCA-4ピン変換アダプター」というものを経由してつなぎます。

•

  必要な部品がひとつ増える。

•

  ただ「BC34」には、最初からこの「RCA-4ピン変換アダプター」も付属しています。

•

  あー、そうなんですね。別売りで何かを買う必要はないんだ。

•

  純正ナビに使う場合はその付属品を使って頂き、市販ナビにつなぐ場合は使わずに、そのままRCAケーブルを差して頂く、ということですね。

✔ ただし、「RCA-4ピン変換アダプター」を使用する配線パターンのときは、ビートソニックのカメラアダプター・BC5のディーラーオプションナビの適合情報を要確認。

•

  なるほどねー。
  よく出来ている。

•

  ちなみにこういった構成にしたのにはもうひとつ理由があります。

•

  ここからは応用ですが、純正バックカメラの映像をナビに映す……だけではなくて、元々の純正ミラーにも映したい、という人も中にはいらっしゃると思います。

•

  つまり、ミラーにもナビにも、バックカメラ映像を映したいってことか。

•

  もしもこのパターンをやりたい場合は、途中で抜き取ったバックカメラの信号を、再び純正デジタルインナーミラーに戻す必要があります。

•

  ふむふむ。

•

  BC34では、この道を残しておくためにRCAに変換した意図もあります。RCAであれば、普通のRCA分配器を使って、映像信号を分けることができますから。

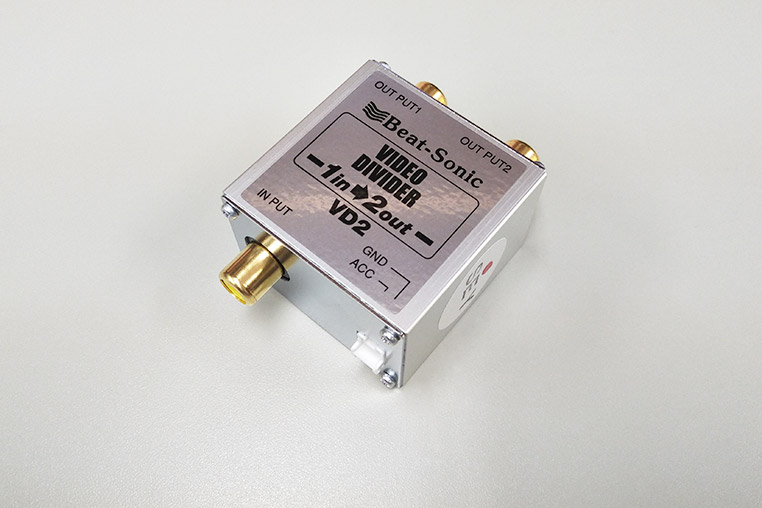

✔ Amazonでも販売されているビートソニック 映像分配器 VD2

•

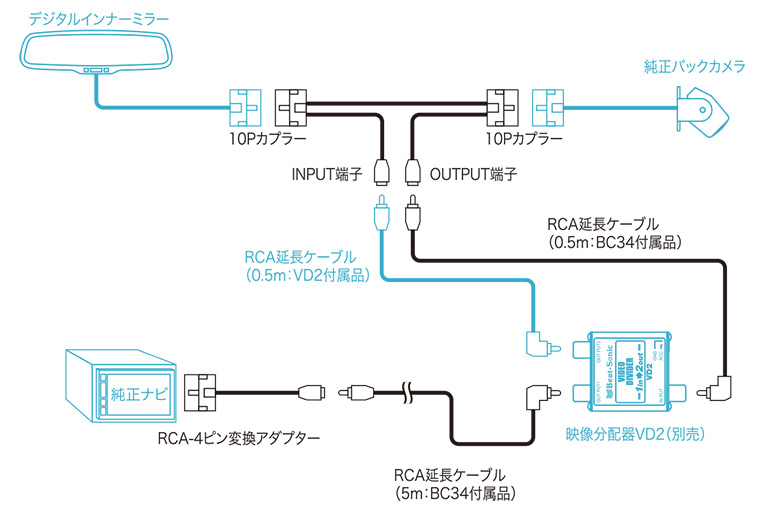

  このRCA分配器と、RCA延長ケーブルをもう1本別に用意し、このように配線すればいいのです。



---

•

  BC34には、「RCA出力端子」だけでなく「RCA入力端子」も設けてあるので、分配器でRCAを分けたあと、信号を再び戻せるのです。

•

  RCA信号がUターンして戻ってくるような形だ。

•

  この方法を使えば、デジタルインナーミラーとナビの両方に、バックカメラ映像を映すことが可能になります。

•

  ミラーには映らなくていい、という人は、BC34だけ買えばいい。

•

  ハイ。RCA延長ケーブル（5m）も1本は付属しているので、ナビに映すだけなら他に必要なものはありません。

•

  6型ハイエースでデジタルインナーミラーとバックカメラを付けた人には、かなりウケが良さそうなアイテムです。
