バックカメラ後付け連載（第1回）

---

バックカメラ後付け入門ガイド

バックカメラ後付けをガイドする連載がスタート。バックカメラの後付けというと、社外ナビに市販のバックカメラを取り付けるパターンが多いが、意外と純正ナビに付けるニーズもある。まずは必要なアイテムから解説する。

DIYラボ レポーター：イルミちゃん

アドバイザー：ビートソニック ワタナベ研究員

---

•

  そこで！ この企画の講師は、後付けバックカメラで有名なビートソニック・渡邊研究員です。

•

  まず、取り付け方法の前に、準備するアイテムから解説していきましょう。

•

  アレ？
  バックカメラを買うだけではダメってことですか？

•

  それだけではつなげないケースもありますので。

•

  ほほう。

•

  そのあたりは、社外品のナビ（市販ナビ）に付ける場合と、純正ナビに付ける場合でも事情が違いますが……

•

  てゆーか！
  どっちのパターンでも後付けはできるんですね♫

•

  それは、できます。（※一部、対応不可なケースはありますが）

•

  しかし、純正ナビの場合なら、純正バックカメラが付いていそうなものですが……

•

  いや、そうとは限りません。最初は、オプションでカメラまでは付けなかったけれど、後から付けたくなる人もいますし……

•

  そっか。
  それはありそう。

•

  あとは、最近のディーラーオプションナビはネットオークションでも売買されていますよね。そういうルートで購入したナビには、純正バックカメラは付いていません。



汎用性の高いディーラーオプションナビは、単体でも売買されている。

•

  言われてみればそうですね。

•

  ただ、一番多い定番コースは、社外ナビに市販のバックカメラを取り付けるパターンだと思うので、まずはその方法から解説していきます。

•

  まず、後付けカメラと社外ナビをどうつなぐか、という話なんですが、市販の後付けカメラ側にはRCAと呼ばれる映像出力線が付いています。

バックカメラの配線



車業界では定評のある人気バックカメラ、ビートソニックのカメレオン

•

  これはビートソニックのカメレオンに限った話ではなく、市販のバックカメラは基本的にRCAが使われています。

•

  DVDプレーヤーなどの、黄色の映像ラインと同じですね〜。

•

  ですね。RCAは昔から使われている規格です。で、つなぐ相手が社外ナビの場合は、ほとんどがこのRCAケーブルで直結できます。

•

  ということは、バックカメラの配線をナビにつなげばいいだけ!?

•

  ハイ。ただし、一部メーカー（例：カロッツェリア、パナソニックのゴリラなど）だと、RCAではなく専用のコネクター形状になっていたりするんです。



カロッツェリアナビのバックカメラ入力端子。

•

  ムムム……。
  これでは後付けバックカメラがつなげない!?

•

  この場合は、RCAケーブルを専用コネクター形状に変換する必要があります。

•

  ほー。
  そんなことできるの？

•

  そういう変換ケーブルも、ビートソニックでは開発しているんですよ。



ビートソニックのバックカメラアダプター「BC13」を使って、カロッツェリアナビと接続。

•

  専用コネクターは、ナビによって形状が異なります。そのため、バックカメラアダプターにもいろいろな種類があります。

•

  そういうことかー。

•

  下は、パナソニックのポータブルナビ「ゴリラ」の例です（↓）



「ゴリラ」のバックカメラ入力端子。

•

  ゴリラの場合は、オンダッシュのポータブルナビなので、脱着しやすいイヤホンジャックのような形状の専用コネクターになっています。

•

  でもコレ、イヤホンジャックではなくて、映像入力端子なんですね。

•

  ポータブルナビは持ち出すこともあるので、こういう端子になっているんでしょうね。

•

  で、このゴリラ用のバックカメラアダプターもあると。



ビートソニックのバックカメラアダプター「BC14」

•

  こういうアダプターを使えば、ポータブルナビでも簡単に市販のバックカメラがつなげるようになるので、便利ですよ。

•

  なるほど、なるほど。

•

  いずれにしても、ナビ側のバックカメラの映像入力には、いろいろな形がある。そこに注意なんです。

•

  まずは手持ちのナビの、カメラの入力端子の形状を確認するところから……ですね。

•

  あるいは、ビートソニックHPの適合表を見れば、どの型番のナビに、どのアダプターが必要かが調べられるので、事前にわかりますよ〜。

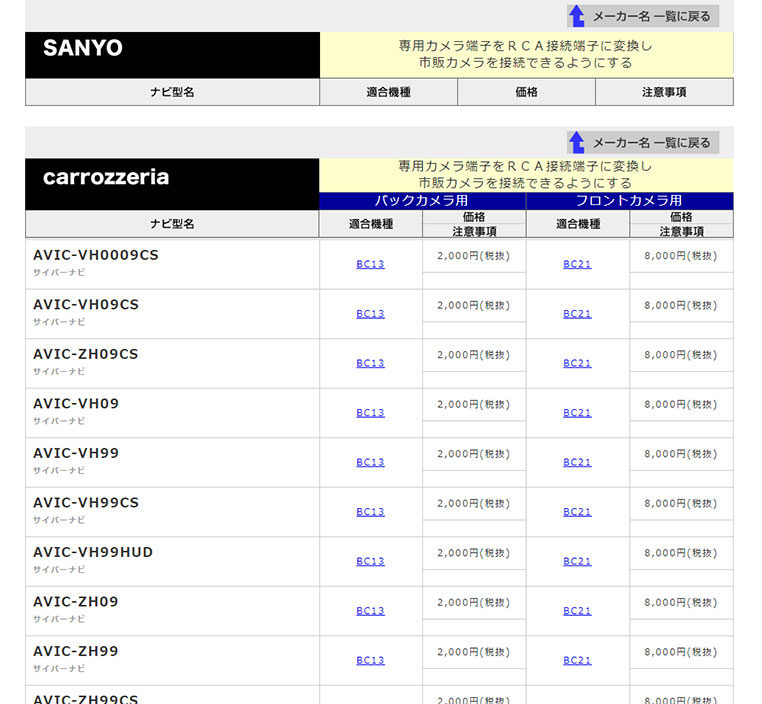

ビートソニックのバックカメラアダプター適合表

•

  さすが小回りが効いてるな。こういうのは、まさにビートソニックのお家芸と言えます。

•

  次は純正ナビに対して市販のバックカメラを付けるパターンです。

•

  社外ナビの場合とは、事情が違うという話でしたね。

•

  というのも、純正ナビの場合、メーカーオプションナビであってもディーラーオプションナビであっても、カメラの映像入力がRCAのままつなげる機種はないです。

純正ナビにRCA入力などない


•

  こ、これでは……。
  黄色いケーブルはつなげない。

•

  バックカメラの入力端子は、すべて専用のコネクター形状になっているんです。

•

  純正オプションのバックカメラしかつなげない仕組みってことですね〜、つまり。

•

  そうなんですが、ここでもアダプターを使って変換することは可能です。



トヨタ純正ディーラーオプションナビ用のバックカメラアダプター「BC5」を使った接続例。※ナビの型番によってアダプターの適合品番も異なる。

•

  要するに、ビートソニックのアダプターを使えばできるのは同じ♪

•

  社外ナビとの違いは、純正ナビの場合は、必ず変換が必要になる、ということですね。

•

  しかし、変換すれば、市販の後付けバックカメラが純正ナビにも付いてしまう。

•

  そうですね。ディーラーオプションのナビであれば、ビートソニックのアダプターでほとんどのパターンは対応できています。（※一部対応不可なケースあり）

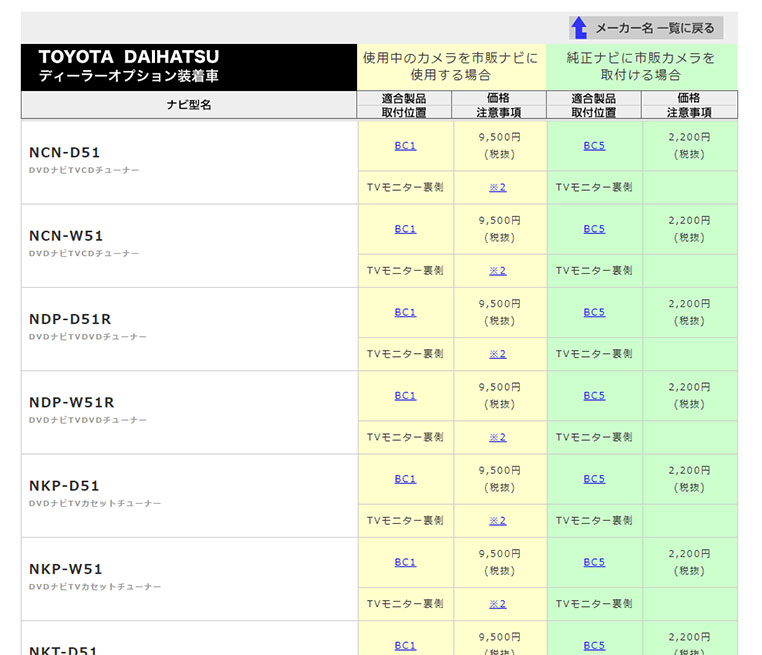

全パターン対応ではないので、詳しくはビートソニックHPの「ディーラーオプションナビ適合表」で確認してみよう。
