後付けLEDをルームランプ連動でウェルカム点灯・バックランプ連動でも光らせるには？

ルームランプ連動で、後付けLEDをウェルカムランプ点灯させたい。さらに、バックランプ連動でも光らせたい……という読者の質問。ややこしそうだが、ルームランプ連動+バック連動のリレー配線は、意外とシンプル。リレーひとつでできる。

•

  ウェルカムランプをDIYで作ろうとしている読者の方から、こんな質問を頂きました。

  ●レポーター：イルミちゃん

■ 質問

---

アンロックでルームランプが点灯・ロックで消灯する車の場合、「後付けしたLEDをルームランプの線につなげれば、ウェルカムライトになるのでは？」と思ったのですが、それではウェルカムライトにならないのでしょうか？

後付けアンダーライトをウェルカムライトとして光らせ、なおかつシフトをR（バック）に入れた時にも連動させたいのですが、可能ですか？

質問者╱MITSUさん

•

  後付けLEDを、ウェルカムランプ＋バック連動で光らせたい……という希望ですね。バック連動とは、斬新ですが。

•

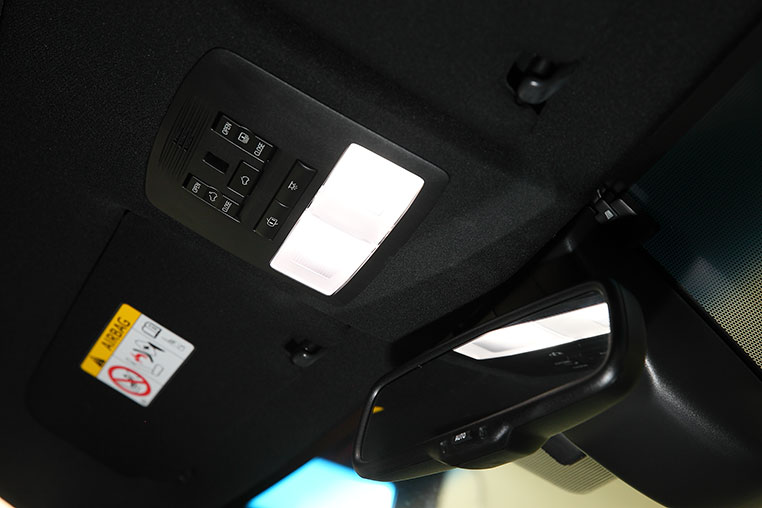

  まずウェルカムランプについて回答すると、確かに今の車はルームランプがロック時・アンロック時にじわ～っと点灯・消灯するケースが多いですよね。

  ●アドバイザー：CEP 服部研究員


•

  その場合は、ルームランプ連動＝ウェルカムランプになると考えてもいい？

•

  いいと思います。ただし、点灯時間などは車種・メーカーによって若干異なるので、それに沿ったウェルカムランプになります。

•

  フムフム。
  まあ、ルームランプ連動だから当然そうなる。

•

  それから、ルームランプがウェルカムランプとして光るとはいっても、中には、じわ～っとは点灯・消灯しない車種もあります。

•

  少し古い世代の車の場合など、ですね。

•

  そういう場合は、LEDがパッと点灯・消灯してしまうので、後付けのウェルカムランプキット（ルミナスなど）を使ったほうがいいですけどね。

•

  なるほど。でも純正ルームランプの光り方に不満がなければ、それをウェルカムランプに活用できるんだ。

•

  もうひとつ注意点は、容量ですね。純正ルームランプの配線から電気を取る場合は、あまり大量のLEDは付けないほうが無難です。

•

  MITSUさんはアンダーLEDでウェルカムランプをやろうとしているようですが、アンダーの場合はまあ……程度問題ですね。

フルアンダーLEDレベルになると……



6アンペア超の電流が流れるケースも



✔ フロント・サイド・リアのフルアンダーLEDなどというレベルになったら、実測で6アンペア超の電流に達したデータもあり。

---

※「LEDテープの電源を、リレーを使ってバッテリー直結で取る（前編）」参照。

•

  純正配線から何アンペアまで取れるかは、ヒューズの容量や車種ごとの回路設計によるのですが……数アンペアもの電流を、純正配線から取るのはリスキーですね。

✔ ウェルカムランプキット「ルミナス」などを使うと、片側出力で最大50W（約4.1アンペア）×2系統で合計8アンペア程度まで対応。

---

✔ 大量のテープLEDを光らせるなら、ルミナスのユニットを経由するほうが安心できる。

•

  ……といったところで、注意点はあるものの、ルームランプ連動ウェルカムランプは可能です。

•

  ルームランプ線の取り方は「ルームランプ連動線は、どこから取るのが正解か？」で服部研究員が解説しています。

•

  ……ただ、今回の質問は単なるルームランプ連動ではないんですよね。

•

  MITSUさんの場合は、バック（リバース）連動も同時にやりたいんですけど……ルームランプ連動とミックスはできるのか？

•

  ルームランプ連動＋バック（リバース）連動は、4極リレー（1a接点リレー）がひとつあれば可能ですね。

•

  ホホウ。てっきり5極リレーが何個も出てくるのかと思いきや……

•

  いえいえ。シンプルなやり方でいうと、この配線方法が一番よいのではないかと思います。

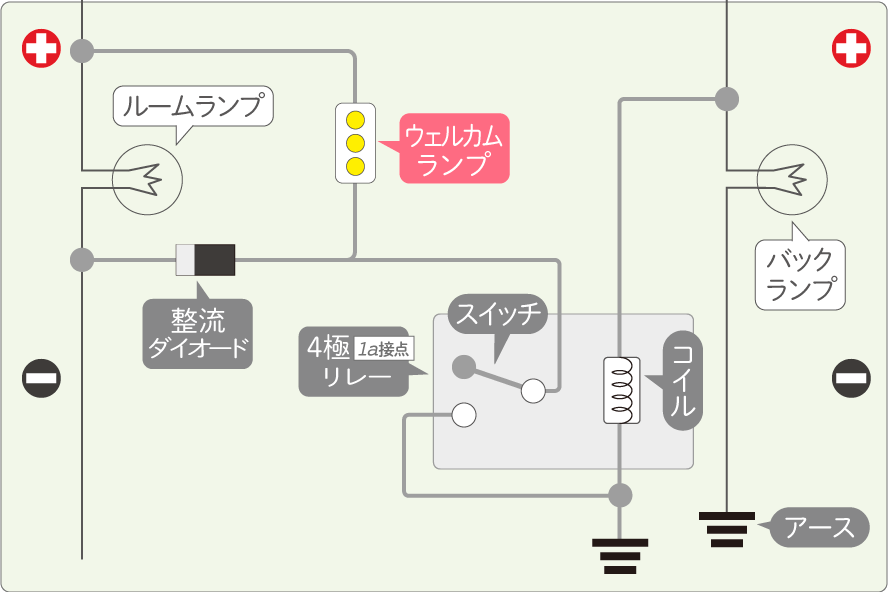

ルームランプ連動＋バックランプ連動でLEDを光らせる配線図



✔ エーモンの4極リレーを例にすると、コイルにつながる配線が「青」と「黒」 スイッチにつながる配線が「黄」と「赤」で色分けされている。

---

✔ それぞれ、逆向きに使っても問題ない（例：黒→青に電気を流しても、コイルに電気が流れる点で同じ）。

•

  上のように配線すれば、まず、普段はルームランプ連動でウェルカムランプ用のLEDが光ります。

•

  そしてギアをリバースに入れて、バックランプがオンになると……

•

  リレーのコイルに電流が流れてスイッチオンになり、その場合は、ルームランプがオフだとしても、ウェルカムランプに電気が流れます。

•

  なるほどォ。
  改めて、リレーを使いこなすと何でもできるな～。

•

  ただし、ここでの注意点はダイオード（整流ダイオード）を入れておくことです。

•

  このダイオードがないと、どうなるんでしょうか？

•

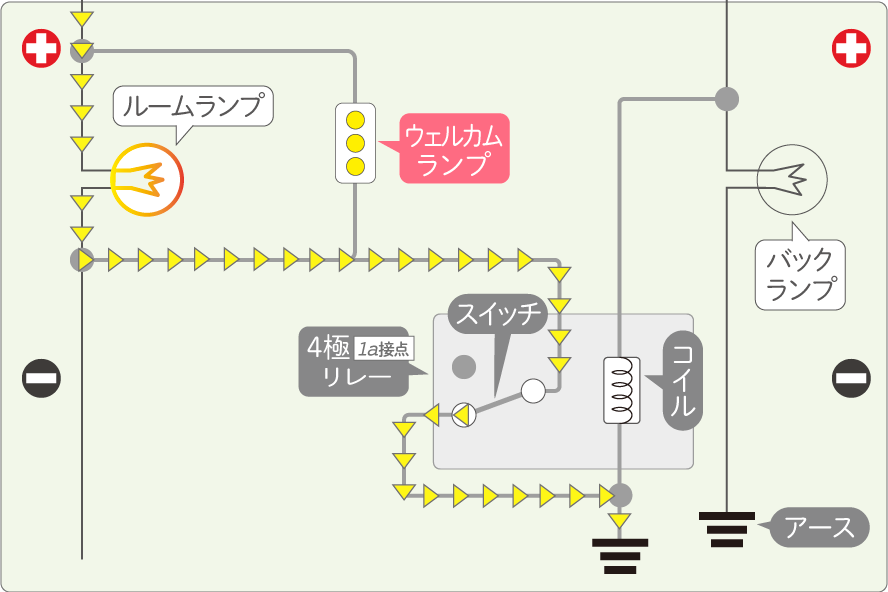

  バックランプ連動でリレーのスイッチがオンになったときに、電気の回り込みで純正ルームランプまで光ってしまいます。

このような電気も流れてしまう！


•

  ギアをリバースに入れたら、ルームランプが点灯してしまうんだ。

•

  それを防ぐためにダイオードを入れて、この道の電気の流れを一方通行にしておく必要があります。

•

  なるほど。

ダイオードの容量は、ウェルカムランプに使用するLED次第ですが……



---

•

  12Vの車で使われるダイオードは、一般的には1アンペアと6アンペアが定番なので、通常は6アンペアでいいと思います。

•

  ダイオードを付ける「向き」など、基本的な知識は「ダイオードの使い方╱カーテシ線（ドア連動線）に使うとき」で勉強できますよ～。
