エレクトロタップの後始末。配線の芯線が切れたまま放置するのは何が危険か？

• 1
• 2

エレクトロタップが原因で配線の芯線が切れてしまう、よくあるトラブルを学ぶ後編。芯線は束になっているし、数本切れたくらいなら、まあ大丈夫なのでは？ と放置して使い続けたら、配線はどうなるのか。また配線内の芯線が切れたときの対処方法もわかる。

•

  「エレクトロタップで配線（芯線）が切れた！ 放置は危険？」の続き。

  ●DIYラボ 別館：ユキマちゃん

•

  配線コードの芯線が何本が切れてしまっていると、何が問題なのか、整理しておきます。

  ●DIYラボ 本館：イルミちゃん

•

  強度が弱くなっているのは分かる。

•

  そうね。自動車配線は振動にさらされているから、振動でさらに芯線がちぎれやすくなってしまう。

•

  だけどそれはビニールテープで補強しておけば……

•

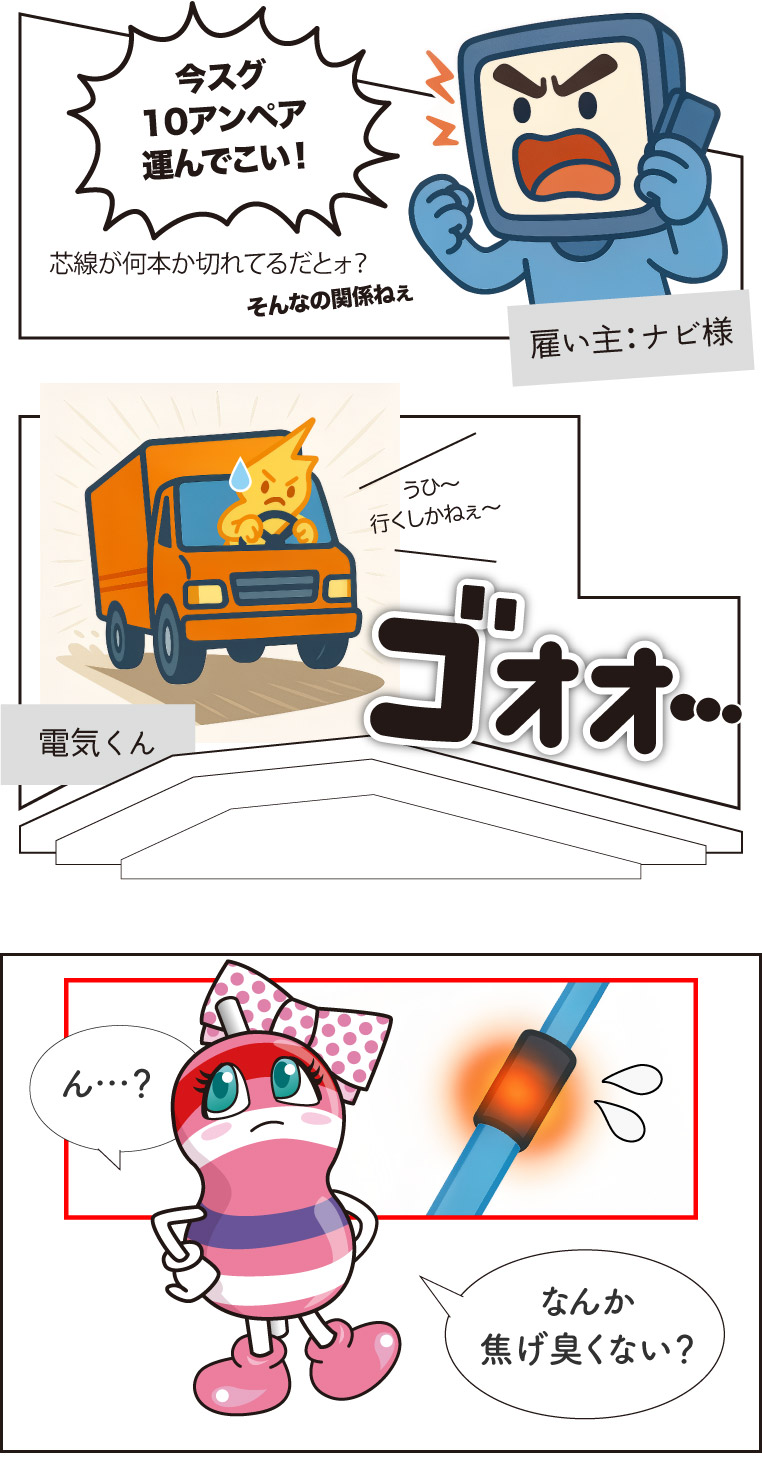

  問題はそこだけではない！ 「電流の通り道が細くなっている」という点がマズイのよ。

•

  電装品は無事に動いているとしても？

•

  細い導線が何本か切れても電装品が動いているのは、残った導線が無理をして電気を流しているからなの。


•

  状況をたとえるなら「片側3車線の高速道路が、事故で2車線とか1車線になっている」ようなものね。

•

  そんなときはギャーギャー騒いでも仕方ない。ゆっくり行きましょ。

•

  アンタがいつもギャーギャー騒ぐんでしょうがッ！ 私が渋滞用のお菓子セットを用意してあげているの忘れたのか？

•

  …い、今は電気の話をしているんでしょう？　電気は渋滞に文句なんて言わないでしょうがッ！

•

  はい。その通り。そこが問題なのよ。

•

  あん？

•

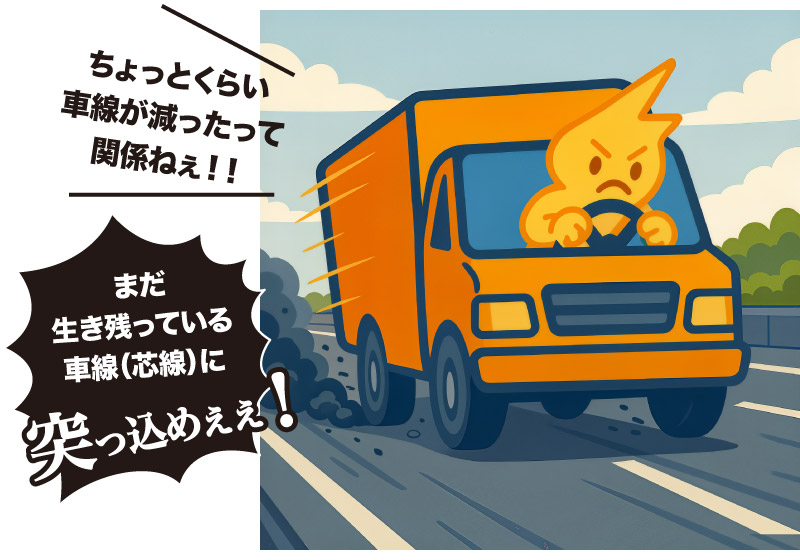

  3車線が2車線になっても、電装品からお呼びがかかっているので、今まで通り突っ込んでまいります。

•

  え……いや、ちょっと、こういう時こそお菓子でも食べながら譲り合いの精神で……

•

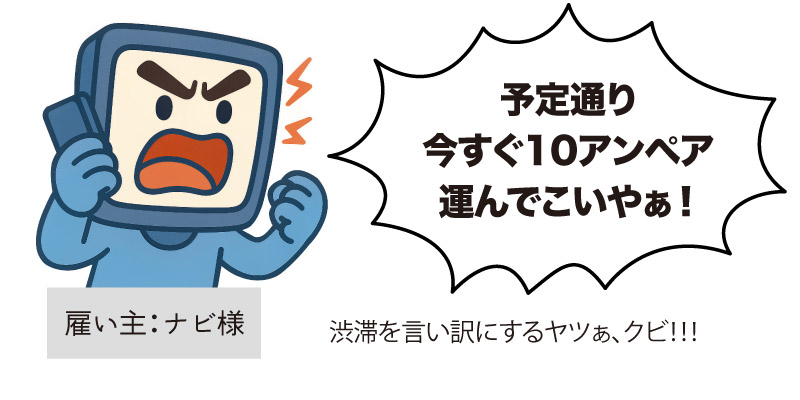

  電気の到着が遅れたらナビ様に怒られるじゃねーか。こっちは遊びや旅行で動いている奴らとは違うんだYO！



---

•

  ちょ……電気くんって、おバカさんなの？？？

•

  いや〜、そのくらい、電気くんにとっては雇い主「ナビ様」が絶対なの。



---

•

  無謀運転の原因は雇い主だったか…。

•

  とはいえお互いにそういう「特性」なので、どっちが悪いという話ではない。

•

  あそ。
  ……で、結果どうなるの？

•

  それはもう……焦った電気くんのトラック同士がぶつかって横転！ 火災が発生したり、爆発したり、道路上はたいへんなことに……。

•

  ねぇ、その設定はもういいから配線の話を……

•

  それなのに、警察や救急隊は存在しないという世界線……ああ、妄想するだに恐ろしい。

•

  コッチは配線がどうなるのか聞いてるんですけどぉぉ!?

•

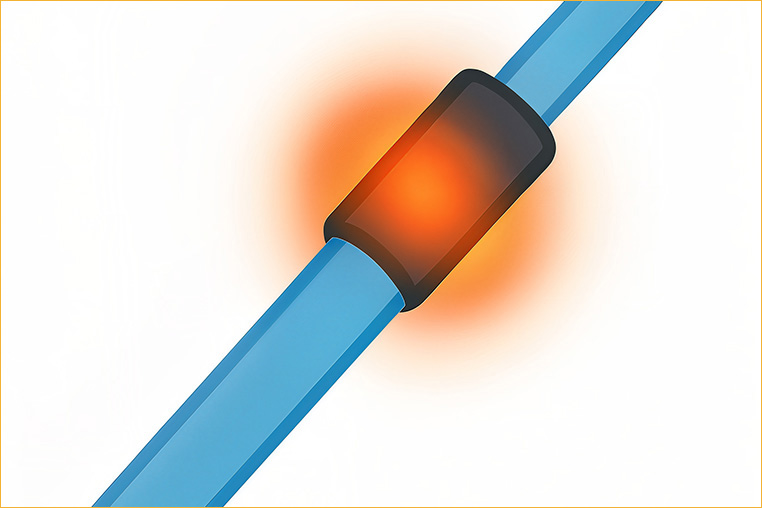

  え？　ああ、そっちの話ね！　え～っと……つまり配線が発熱したりするわけよ。道路もダメージを受けるって感じかな。


•

  まさか燃えたりしないよね？

•

  配線にキャパオーバーの電流を流したら、最悪配線は燃えるんだよ？　その状況に近づいている……と思ってもらいたい。

•

  電装品（ナビ）が動いているから大丈夫って話ではなかったか…。

•

  うん。むしろナビが動いているから、電流が流れ続けている状況ね。それはそれで「むしろ危険」って考えたほうがいいと思う。

•

  ということでエレクトロタップを外したときに、もしも配線の芯線が何本か切れていたら、放置はせずに対策しておきましょう。

•

  どうすればいいの？

•

  DIYラボのプロの研究員（アドバイザー）の皆さんは、やはりハンダを使っている人が多いね

導線（芯線）がちぎれた状態を見つけたら、ハンダでつなぎ直しましょう。さらに、この上から絶縁テープを巻いておきます



DIYラボアドバイザー：イルミスタ・野本研究員


•

  やっぱりハンダが一番確実か。

•

  まあ、導通を確実に回復させるという意味では理想的だけど……

•

  けど？

•

  ハンダに不慣れな人が作業した場合は、逆に接触不良やショートの原因にもなり得る面もある……かな。

•

  あー。イモハンダだったら解決になってないもんね。

•

  自動車環境は振動も激しいから、イモハンダでは、またポロっといくと思う。

•

  じゃあ、ハンダが苦手な人・持ってない人はどうすればいいんのだろう。

その場合は、一回配線を切断してしまいましょう。そのうえで、ギボシ端子などでつなぎ直せばいいのです



DIYラボアドバイザー：DENKUL・岡本研究員



✔ 具体的なやり方は「ギボシ端子の正しいかしめ方（付け方）」参照。

•

  損傷部分を切除してしまうんだ。ナルホド。

•

  そして、やってはいけないのが放置系対策。

•

  それは対策とは言わないだろ。

•

  ビニールテープを巻いただけで対策した気になっている、ユキマちゃんに言ってるのよッ!!

•

  ……ん？

>>> おしまい
