エレクトロタップで配線の芯線が切れた！ 放置は危険？ より線・単線の基礎から学ぶ

• 1
• 2

エレクトロタップで配線の中身（芯線）が何本か切れてしまったが、このままで大丈夫？ という読者からの質問。エレクトロタップがらみの配線トラブルは超定番なだけに、「あ〜自分も…」と心当たりがある人も多そう。そこでここでは「より線」「単線」などの用語も含め、配線の基礎からわかりやすく解説。

•

  今日は読者の方から頂いた、電装DIYのトラブルに関する質問を取り上げます。

  ●DIYラボ 本館：イルミちゃん

■ 質問

エレクトロタップを外したところ、配線の中身の芯線が何本か切れていました。以前DIYラボで解説していた「エレクトロタップの選定ミス」だったようです…（汗）

配線そのものが切れそうな状況ではなく、内部の導線が数本切れている程度ですが、大丈夫でしょうか？（ナビ自体は動いています）

切れているのはナビ裏の純正配線なので、その配線を使わないというわけにはいきません。

•

  これはエレクトロタップを外したときに「あるあるな話題」です。普通なら、このように被覆だけが切れている状態であるべきですが……


•

  エレクトロタップの適合範囲が合っていないと、中身の導線（※）も少し切れていたりします。

※昔の導線は「銅線」だったが、最近の自動車配線は「アルミ線」も増えていて銅線とは限らないため、ここでは「導線」「芯線」と表現します。

•

  でもまあ、配線が切れてなくて良かったわね。

  ●DIYラボ 別館：ユキマちゃん

•

  いや、だから……「切れている」って話だけどな。

•

  あん？　内部の細い線が何本が切れている、っていうだけでしょうがッ!?　まだ切れてない！

•

  あー、そうですか。じゃあ、対策はどうするつもりなのよ？

•

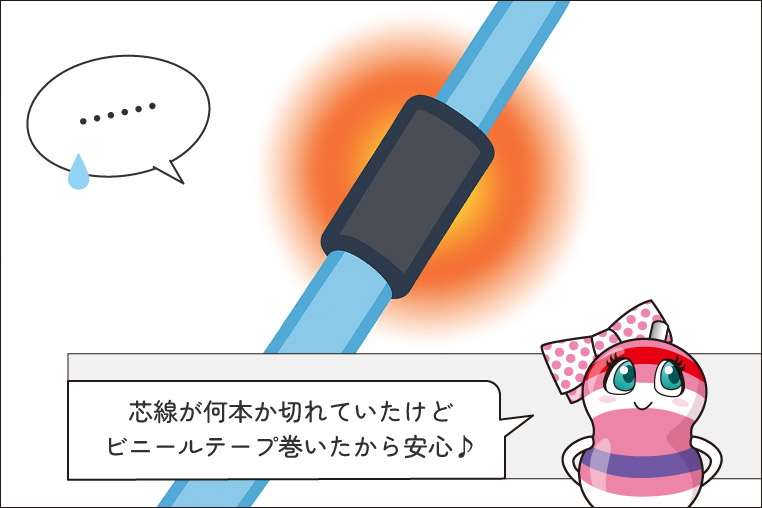

  ビニールテープをグルグルに巻いておけばいいのでは？

ビニールテープで巻くだけ…？（NG）


•

  こうすれば配線が切れてしまう心配は減るはず。

•

  そうではなくて、すでに「配線は切れている」という認識に立って頂きたく……

•

  え？　でも配線はつながっているから、ナビも動いていたんでしょ？

•

  ふむ。そうかそうか…。配線内部の導線（芯線）が損傷していても電装品が動いていたら大丈夫、と言いたいのか。

•

  ギリギリOKだったことじゃないの？

•

  こういう認識で車の電装をDIYでいじるとトラブルの元なので、今日はあらためて自動車用配線で使われる「より線」の仕組みから軽くおさらいしておきましょう。

•

  より線？　なんの話？
  芯線の話でしょ？？？

•

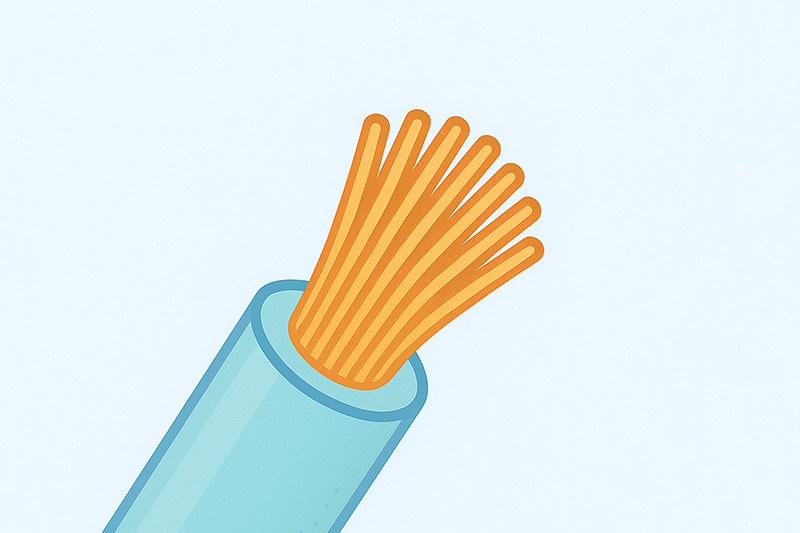

  配線コードの外皮（被覆）を剥いたら、中に細い導線（芯線）がたくさん見える。これが「より線」ね。


•

  上は簡略化したイラストでの説明だけど、実際に配線コードをスパっと切って断面を拡大するとこんな感じ。


•

  こ、こんなにいっぱい線が入っていたのか！

•

  そうなんです。これは太線の例だけどね。

•

  （…だったらちょっとぐらい切れたって、ギャーギャー騒がなくても…）

•

  こんなにいっぱい線が入っているなら、ちょっとくらい切れても……って顔ね。

•

  え？……あ……いや……

•

  ちなみに、自動車用配線はこのような「より線」ですが、世の中のすべての配線がこうなっているわけではない。

•

  「よらない線」もあるわけ？

•

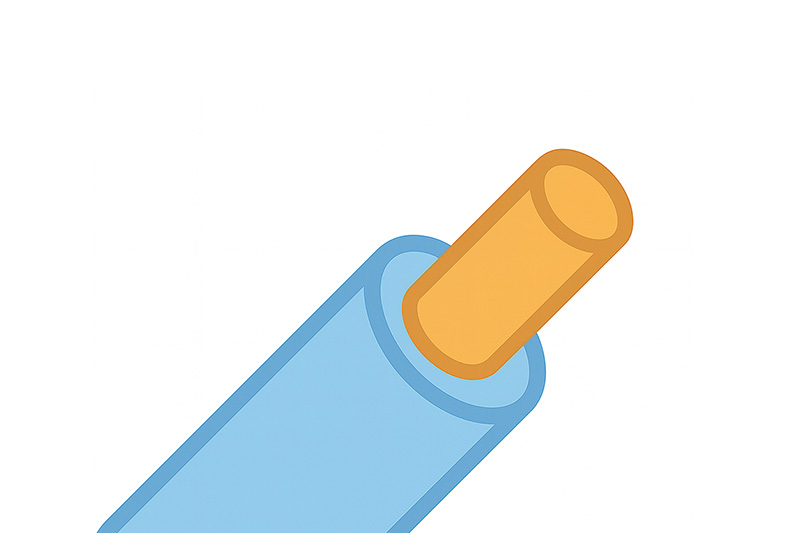

  えーっと、まあ、言い方としては「単線」と言います。


•

  中の導線まで太いんだ。こっちのほうが頑丈そうねぇ。

•

  う～ん、太い1本タイプだから頑丈、というのは状況による話ね。

•

  と言うと？

•

  単線は硬いので曲げには弱い。繰り返し曲げていたら、折れやすいし。

•

  あー。そうか。硬いものはポキンと折れる的な話ね。

•

  それに対して「より線」は柔軟性がある。曲げても断線しにくいから、狭い場所や入り組んだ場所にも通しやすい。


•

  それで自動車配線は「より線」なんだ。

•

  振動対策という面でも、柔軟性のある「より線」のほうが有利だからね。

•

  じゃあ、逆に「単線」のメリットはなんなのよ？

•

  導体がシンプルに1本だから、電気抵抗が少なく、効率よく電流を流せるってことね。

•

  なるほど～。電気は流しやすいけど曲げや振動に弱いのが「単線」。

•

  住宅の壁の中を通す配線とかには、基本的に「単線」が使われるのは、そういうワケ。

•

  住宅用配線ね……なるほど。

•

  だから自動車配線には「より線」が使われているんだけど、DIYで車の電装をいじる人は「より線のデメリット」を知っておくことが大切です。

•

  ふむ。より線のデメリットとは？

より線のデメリット
①単線に比べて電気抵抗がわずかに大きい（導体間の接触抵抗のため）
②端子への接続時、芯線がバラけやすい（圧着端子やはんだ処理が必要）
③エレクトロタップなどで傷をつけると、芯線の一部が切れて弱くなる

•

  あ。そういうことか。「3番」が今回のネタね。

•

  ここは言わば「より線の弱点」と、「エレクトロタップの弱点」が重なってしまって起こる事故。

•

  でもサ、「より線」は芯線がいっぱい入っているから、断線しないで済んだ、とも言えるよね？

•

  う～ん。芯線が細く分かれているから、部分的にダメージを受けてもすぐには完全断線しない……というのは「より線」のメリットでもあるけれど、考えようによっては「デメリット」にもなります。

•

  む。
  どういうこと？
