純正シーケンシャルウインカーが見送られた、レクサスUXの流し方

シーケンシャルウインカーが見送られたレクサスUX。しかしデザイン的には「いかにも流れそう」なだけに、シーケンシャルが確実にハマると言える。ではどのように流すか。レクサスにもシーケンシャル化にも強い〈球屋〉で取材した。

•

  「レクサスUXのヘッドライトを加工者目線でレビュー」でお伝えした通り、UXではここ最近のレクサスの流れだった、シーケンシャルウインカーが見送られています。

  DIYラボ レポーター：イルミちゃん

純正はLEDの点滅ウインカー


•

  そこでさっそく、レクサスUXの前後シーケンシャルウインカー加工に取り組んでいる、球屋からレポートします。

•

  まずフロントは、純正LEDを生かした形でシーケンシャルウインカー加工できました。

  ●アドバイザー：球屋 森田研究員

•

  つまり、流れないLEDウインカーを、流れるLEDウインカーに変えたんだ。

•

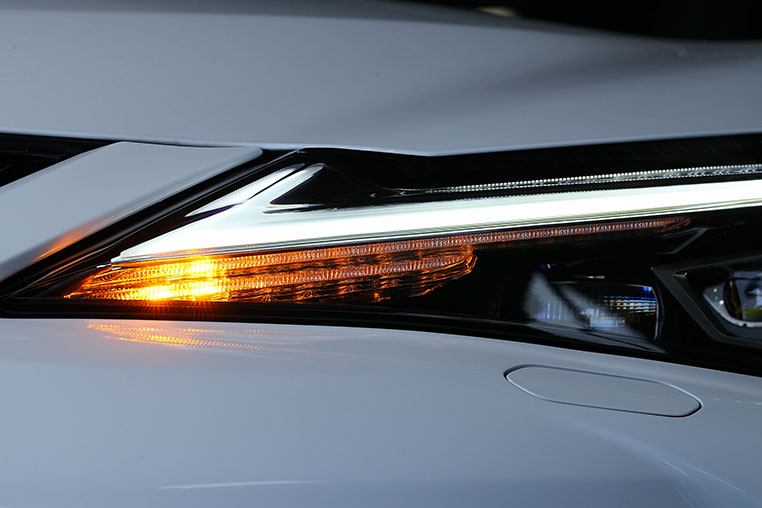

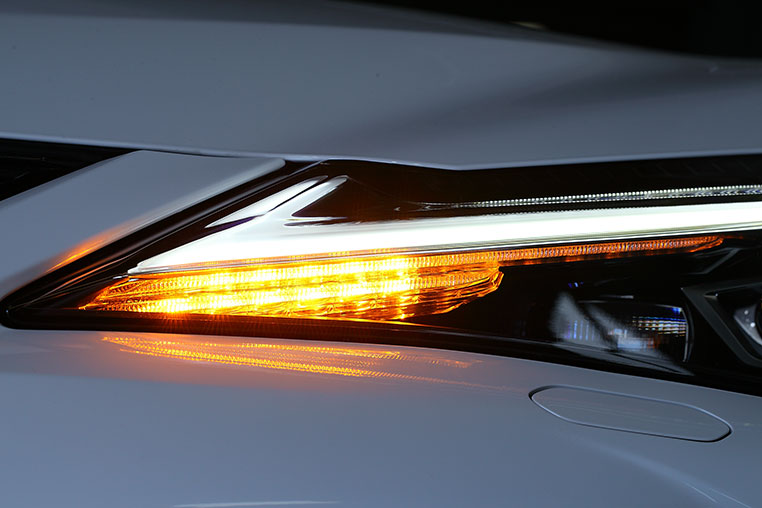

  レクサスUXのウインカーは、2段構造になってます。下段は短いので、序盤は2列で流していって……




•

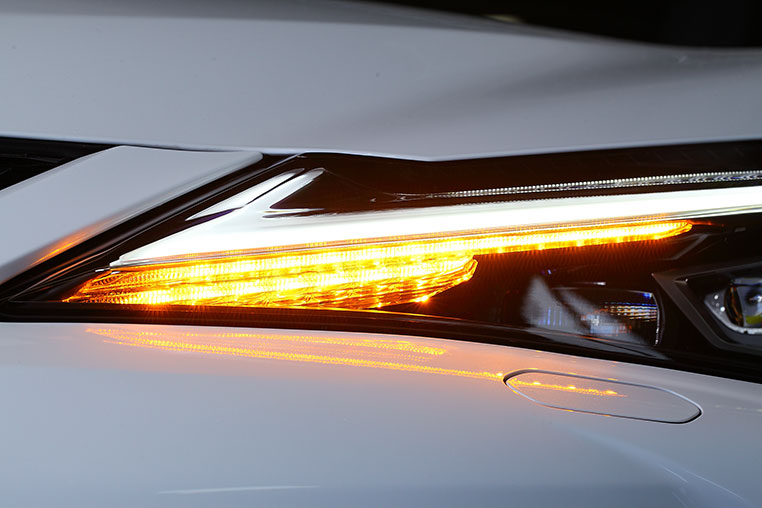

  途中から、上段のみで流れていきます。

•

  うーむ。「最初からこうだった」ようにしか見えない自然さです。

•

  レクサスUXのフロントウインカーは、もともと横長ですからね。

•

  純正で流さなかったのが、改めて不思議なデザイン。

•

  もともと純正LEDが横に並んでいる構造ですのでそのまま生かし、流れる回路に変えただけ、という感じですね。

•

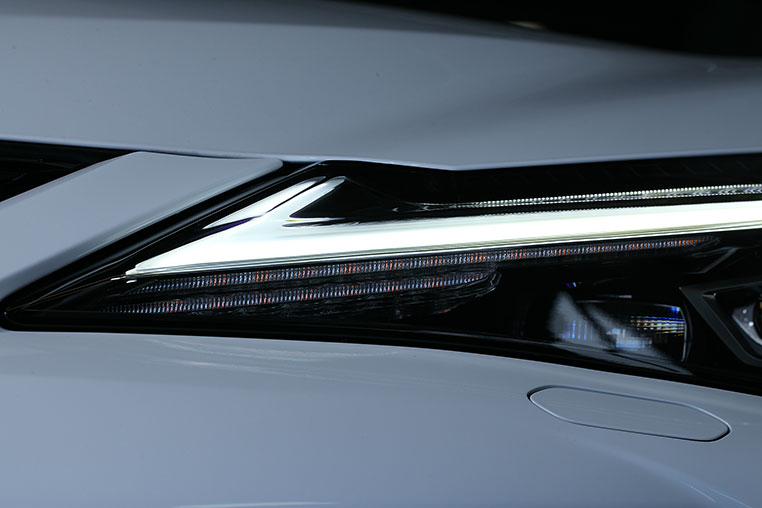

  ということは、外観は完全に純正と同じ状態。

•

  そうなんです。光っていない時に見たら、まんま純正ですね。


•

  純正LEDがどんどん明るくなってきているので、違うLEDを使って作るとなると、それは逆に難しい話です。

•

  DIYで昔から使われてきた4本足のフラックスや、3チップLEDなどで加工するのは……

•

  まったく太刀打ちできない明るさですね。いわゆるパワーLEDが、小型のチップサイズになっているのが、今の純正LEDですから。

•

  となると、純正LEDを生かすのが加工のトレンドになるのかな。

•

  ただ、それはあくまでも純正LEDが横に複数並んでいるケースに限られますよね。

•

  ふむ。

•

  例えば、ミラーウインカーのシーケンシャル加工です。

•

  例えばレクサスUXでも、ミラーウインカーに関しては光源ひとつのLEDウインカーなんですよ。

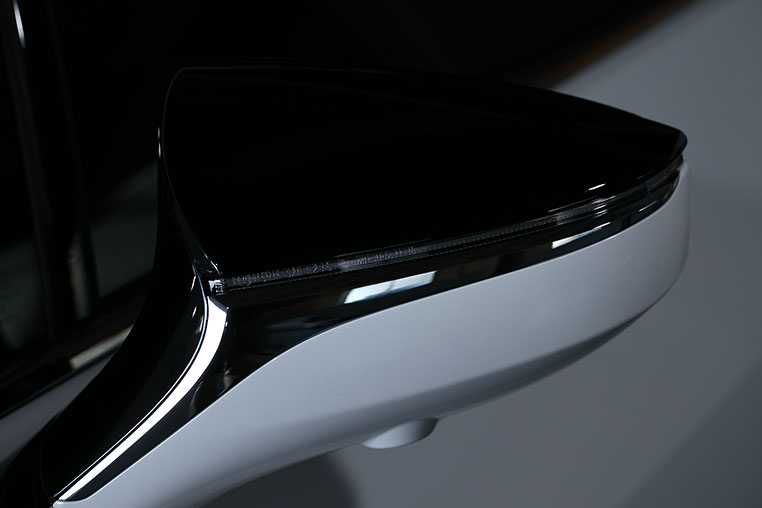

純正のミラーウインカー


•

  純正は端ッコに1個だけLEDが入っていて、それを導光板で飛ばしているんです。

•

  そんな手法で、明るさは出せているんでしょうか。

•

  まあ、LEDが進化していますからね。3年位前の純正ミラーウインカーに比べたら、だいぶ明るいですよ。

•

  ……とはいえ純正LEDが1個では、どう回路をいじっても流れる回路にはできませんね。

•

  こういう場合は、LEDを増設した上で、流れる回路を組みます。


•

  これは、まさに加工中の試作モデルですが……

•

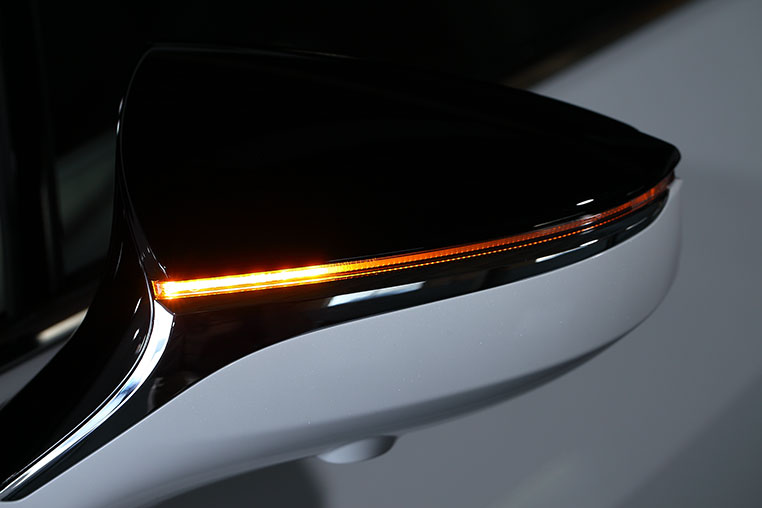

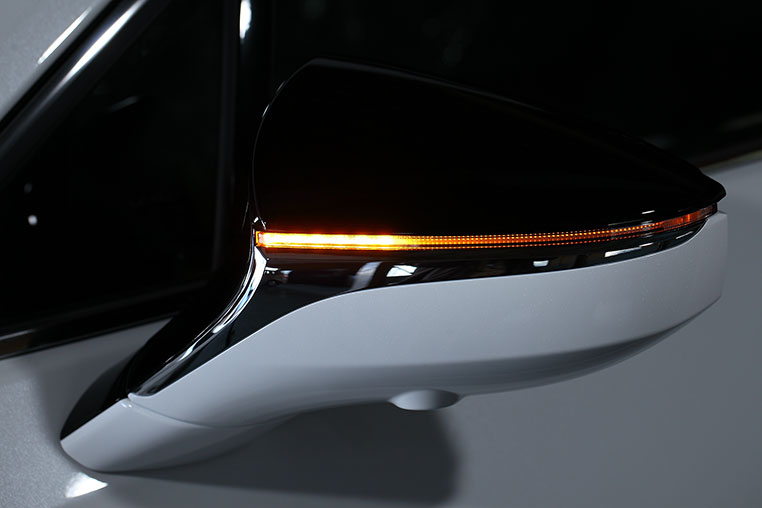

  キレイに流れるウインカーになってるな～。

•

  ここでは、純正がフロントウインカーで使っているのと同じLEDを並べてみました。

•

  ほお。
  では、フロントウインカー並に明るくなるの!?

•

  う～ん。フロントウインカーのような集光レンズ的なものがないので、フロント同レベルとはいきませんよ。

•

  ふむ。

•

  それと、ドアミラーウインカーの場合は、とにかく場所が狭いですから、放熱もシビアです。

•

  ……確かに狭そうですねぇ。

•

  幅1センチくらいの細長い基板に、チップ型のパワーLEDを並べているんですが……



✔ 純正の導光板は生かしつつ、その向こうにLEDを増設している。

•

  基板の後ろから、配線を出す空間もないような狭さです。

•

  ……え？ でも、シーケンシャル化するなら配線はいっぱい出てきますよね？

•

  だから、基板状で回路を作っていかないといけない。

•

  む、難しそう。

•

  普通のシーケンシャルウインカー加工に比べると、難しいってわけではないけど、とにかくやりにくいです。

•

  ドMな加工者向きですね。
  〈球屋〉にはピッタリ。

•

  というわけで、同じパワーLEDを使ってはいますが、フロントに比べるとだいぶ電流を控えめに流しているんですよ。

•

  それも熱対策かぁ。

•

  ですからフロントウインカーほど明るくは作れませんが、十分な明るさは出ています。

•

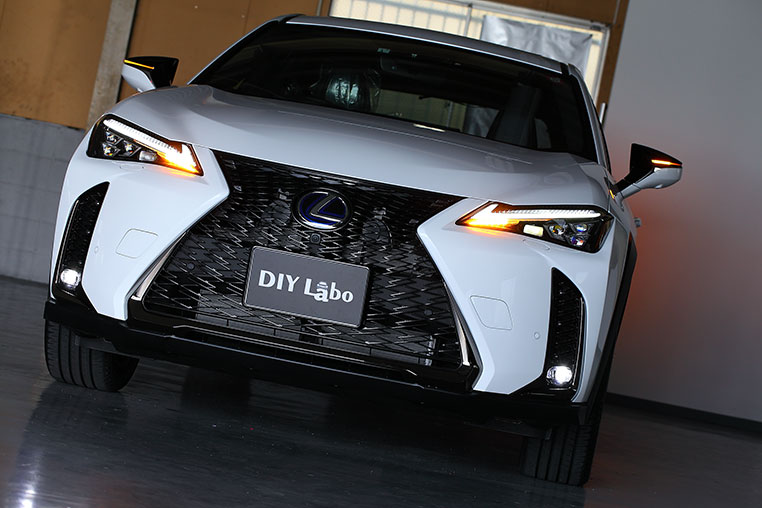

  ヘッドライトのフロントウインカーとセットで流れるサマは、非常に美しい。


•

  両方同時に視界に入るので、違和感ないように、どちらも6ブロック流しで統一しています。

•

  そっか。そういうところを合わせているのも、見栄えの良さにつながるんだ。

•

  そうなんです。LEDの数は10個以上並べているので、ミラーウインカーだけなら10段階で細かく流すこともできますが……

•

  普通はそうやりたくなるけど、なにがダメなの？

•

  しかし、単にブロック数を細かくすることばかり考えていると、流れ終わるタイミングが揃いませんので。

•

  あー！
  なるほど。

1ブロックあたりの長さの目安


•

  レクサスの場合は、NXなどもそうですが、純正シーケンシャルはだいたい5～6段階ぐらいで流れています。

•

  フムフム。

•

  そういう場合は、ドアミラーウインカーにLEDが10個並ぶからといって、10ブロックに分けるのがいいとは限りません。

•

  フロントウインカーとドアミラーウインカーで、違和感が生じてしまう。

•

  そうですね。もっともレクサスUXの場合は、純正で流れる部分がまったくないから、さほど気にしなくていい問題ではありますが。

•

  なるほど。そういうのも、「純正っぽく加工する」秘訣のひとつと言えそうです。
