パワーLEDの種類。自作・加工で扱いやすいモデルはどれ？

パワーLEDの種類・最新情報（2018年版）。「今一番売れているパワーLED」「コストパフォーマンスに優れたパワーLED」「最も明るいパワーLED」「ウインカー加工用途でオススメのパワーLED」を具体的に解説する。

•

  今日の話題は、パワーLEDです。

  ●レポーター：イルミちゃん

•

  最近は車の加工用途でも、パワーLEDが使われることが増えてきましたね。

  ●アドバイザー：エルパラ 平川研究員

•

  放熱の問題など、扱いが難しいとは言いますが……

•

  そうですね。その意味では、「車の加工・自作でも使えるパワーLED」というのは、限られてくる面はあります。

•

  フム。パワーLEDにもいろいろ種類があるけれど、どれでも使えるわけではない。

•

  明るいパワーLEDはどんどん登場していますが、車で使うには現実味がないパワーLEDもありますからね。

•

  ……なるほど。では、そのあたりも含めて、パワーLEDの種類を見ていきます。

•

  そもそも、車業界の自作・加工ニーズでは、色は白とアンバーのパワーLEDにほぼ限定されています。

アンバーはもちろんウインカー用


•

  逆に言うと、それ以外の色のパワーLEDにはあまり需要がありません。

•

  ようするに明るさを求める実用照明用途、ということですよね。

•

  そういうことでしょうね。白、アンバー以外の用途で、たまにあるのが「純正デイライトのパワーLEDを青に打ち替えたい」といったところ位でしょうか。

•

  なるほど。

•

  それを除けば、需要はほぼ白とアンバーに集中していますね。

•

  というわけで、白とアンバーのパワーLEDにしぼって、定番的なモデルを紹介していきます。

•

  まず、LED通販のエルパラで、一番人気のあるパワーLEDはどれなんでしょう？

•

  数が売れているという意味で言うなら、クリーのXB-Dが一番人気です。

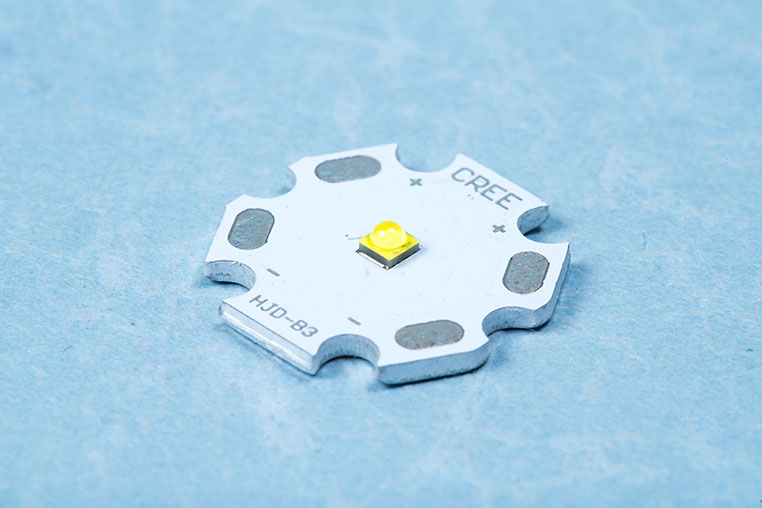

クリー（CREE）のXB-D



CREE XB-D 20mm基板付き

•

  これはパワーLEDの中でも、値頃感があります。エルパラでは、チップ単体だと200円、基板付きモデルでも250円で販売しています（※執筆時点の価格）

•

  パワーLEDを買ったことがない人は、よく分からないと思いますが、高いモデルは1発何千円もしますので、250円は安い！

•

  XB-Dは、コストパフォーマンスに優れていますね。

•

  なるほど。

•

  それと、XB-DクラスのパワーLEDなら、放熱面も含めてまだ扱いやすい。小型の放熱器か、あるいはアルミなどで放熱できる状況があれば使えますので。



✔ XB-Dは、パワーLEDを光らせるための入門記事「パワーLEDの光らせ方入門╱ドライバーとのつなぎ方」でもモデルとして使っているので参考に。

•

  XB-Dのように扱いやすくはありませんが、同じくクリーのXM-L2も、人気があるパワーLEDです。

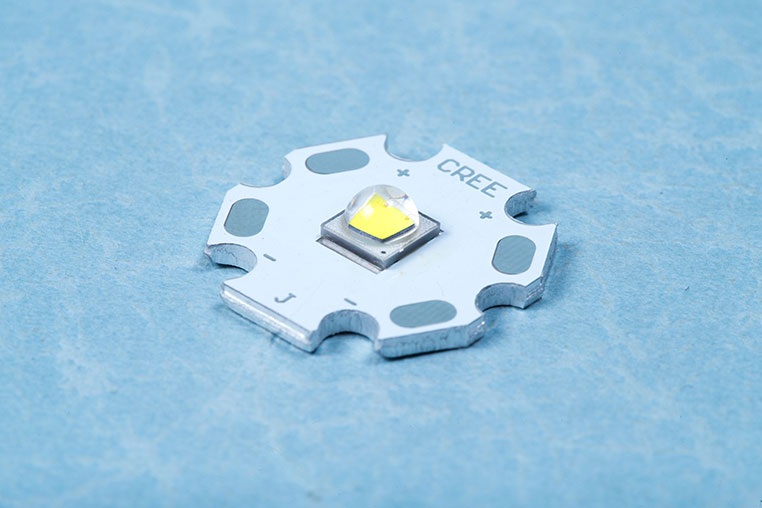

クリー（CREE）のXM-L2



CREE XM-L2 20mm基板付き

•

  XM-L2は、パワーLEDの扱いを分かっている人が指名買いするモデルですね。

•

  なるほど、なるほど。

•

  さっき登場したXM-L2より、明るいパワーLEDもあるんですよね。

•

  もちろんあります。「一番明るいパワーLEDがほしい」という人が買っているのが、もっと上位のXHP50とかXHP70というモデルなんですが……

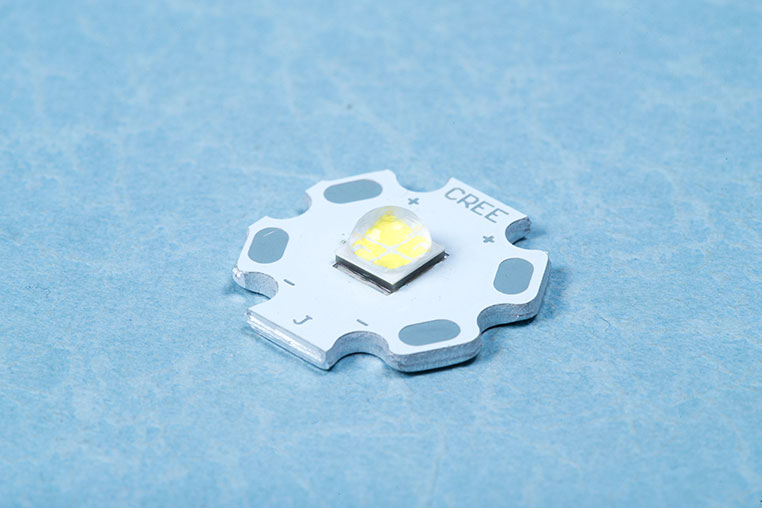

クリー（CREE）のXHP50



CREE XHP50 20mm基板付き

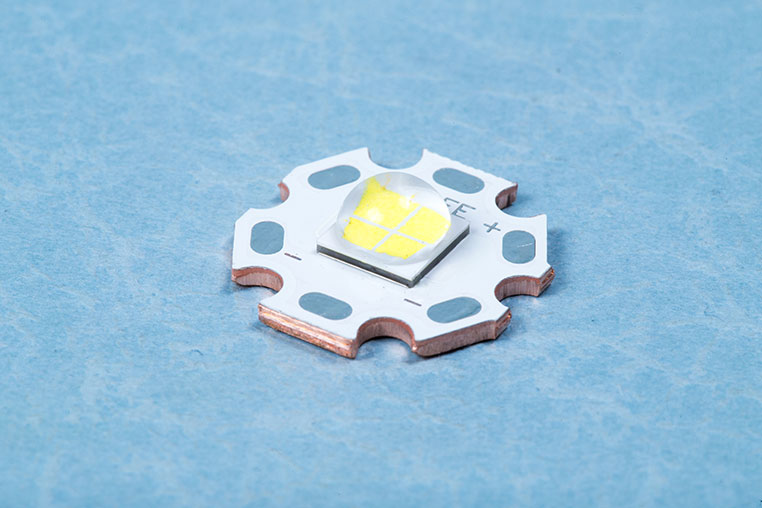

クリー（CREE）のXHP70



CREE XHP70 20mm基板付き

•

  このへんが最強クラスなんですね。

•

  現時点ではそうですね。XHP70なんて、スペックだけを言えば、最大4800ミリアンペアの電流を流して、1発4000ルーメンの明るさが出ます。

•

  おお。
  1発でLEDヘッドライト並！

•

  XHP50のほうは、2500ルーメンですね。

•

  コチラは、1発でLEDフォグランプ並！

•

  そうなんですよね。……で、実際、フォグランプの加工用でこのクラスのパワーLEDを買っていく人が急増しているのですが……

•

  ほほう。

•

  しかし、そのへんの放熱器（ヒートシンク）に付けても、すぐにLEDが熱で壊れて溶けて終わってしまいます。

•

  ……あらら。

•

  普通のヒートシンクでは、放熱が追いつきません。ファン付きの大型ヒートシンクでもないとムリです。

•

  しかし、そんなのはフォグランプに入らないでしょう？

•

  そうですね。つまりXHP50やXHP70は、一般ユーザーが車の加工で使うのはムリがあります。オススメではありません。

•

  ハッキリ言い切りました。

•

  ちなみに、4000ルーメンのXHP70のエルパラ販売価格は、基板付きモデルが2380円となっています（※執筆時点）

•

  1発あたりの値段も、最強クラスですね〜。

•

  次は、ウインカーのLED加工で使われるアンバー系のパワーLEDです。

•

  ウインカーは明るさが欲しいから、パワーLEDを使う場面が増えていますね。

•

  オススメは？ と聞かれたら、低価格で導入しやすいXB-Dのアンバーということになりますね。

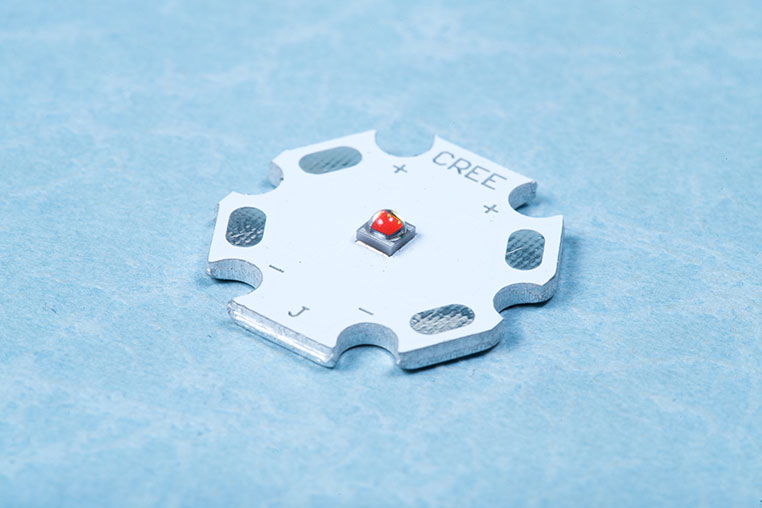

クリー（CREE）のXB-Dアンバー



CREE XB-D AMBER 20mm基板付き

•

  上のXB-Dアンバーの販売価格が基板付きで250円（※執筆時点）。それに比べると、倍以上の値段にはなってしまいますが、人気なのは日亜化学のウインカー専用モデル。

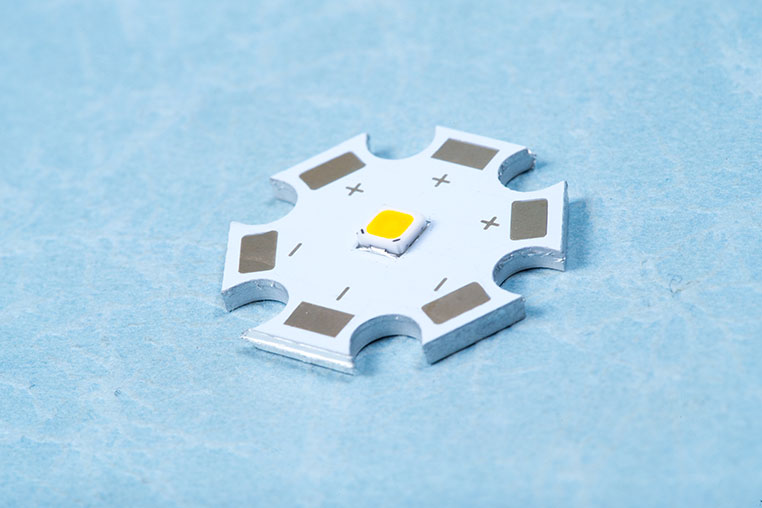

日亜化学の「NJSA172BT」



エルパラで販売している「日亜化学 NJSA172BT 20mm基板付き」

•

  1Wのアンバー色LEDで、明るさ100ルーメンというのは、従来からするととてつもない発光効率の良さを誇っています。

•

  現時点での、ウインカー用のパワーLEDとしては一番オススメ？

•

  そうですね。予算がゆるすなら、オススメは日亜化学の「NJSA172BT」です。完全に車用のパワーLED、という意味でも安心感がありますね。
