パワーLEDを2個〜3個直列につないで光らせるには？
- 1
- 2
パワーLEDは普通のLEDと同じように12V電源なら3個直列で組めるが、このときのポイントがドライバーの選び方だ。どのパワーLEDに、どのドライバーを組み合わせれば3個直列にできるのかを解説する。ここが分かれば直列につなぐことはカンタン。
パワーLEDでも普通のLEDと同様に3個直列で組める
-
パワーLEDって、ドライバーとつないで1個ずつ光らせるイメージがありますが…
●レポーター：イルミちゃん
-
普通のLEDと同じように、白なら3個直列でつないで光らせることもできますよ
●アドバイザー：イルミスタ 野本研究員
-
へぇ〜、パワーLEDでも直列に複数組むのはアリなんですね。
-
もちろんです。例えば、直列に組んだパワーLEDを1ユニットとします。それを5ユニット作って、流れるウインカーにすることもできますよ。
-
おお〜!! 流れるパワーLEDウインカー！ それはインパクトありますが、そんなスゴイことをする前に、まずは直列つなぎの基本です。
-
そうですね。今回は直列つなぎの基本を解説しましょう。
-
で、どうやるんですか？
-
つなぎ方は普通のLEDと同じ。1個目のマイナス→2個目のプラス 2個目のマイナス→3個目のプラス……というふうに、橋渡しにつないでいくだけです。
-
なるほど。
拍子抜けするほどシンプルな回路ですね。 -
ただし！ 2個3個と直列で光らせることに対応したドライバーを選ぶ必要がある。ここがポイントですね。
-
ドライバーの性能次第な面があるわけですね。
-
ドライバーは、定電流をパワーLEDに流す部品。入力と出力の差が2V程度あれば、安定した定電流が流せます。
-
……え？
なんか急に、話が見えなくなりましたが？ -
「12V入るなら、10V程度は出力できるよ」というイミです。
-
フムフム。車の電源（バッテリー）は、12Vですよね？
-
そうですね。だから出力側は、10Vほどあると考えます。この許容範囲に収まる数なら、パワーLEDを直列につなげるのです。
-
そういう計算なのかー。で、今回使っているCREE XB-Dは1個何ボルトなんだろう？
-
XB-D（白色）は350ミリアンペア駆動だと3.4V位。なのでギリギリですけど、3つ並ぶ。厳密に言えば越え気味ですが、まあ問題ない範囲です。

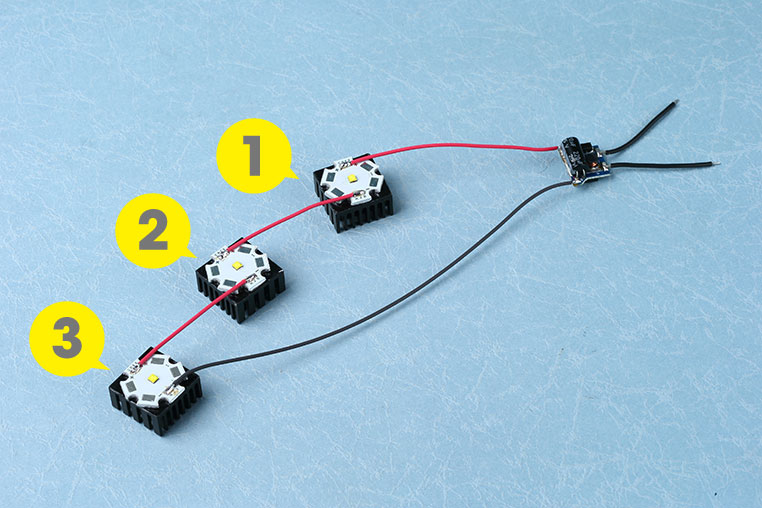

やってることは普通のLEDの直列と同じ
パワーLEDの3個直列に対応したドライバー
-
前回、パワーLEDの入門記事として「パワーLEDの光らせ方」をやりましたが、あのときはパワーLEDとドライバーを1対1で接続しましたよね。
-
そうですね。使ったパワーLEDは、値段も安くて自作にオススメのCREE XB-Dです。
-
今回も同じくCREE XB-Dを使いますが、3個直列ですので、ドライバーは別のものを使います。
-
このドライバーを使うと、1WクラスのパワーLEDを3個直列でつなげます。
-
そういう説明はエルパラのHPにも書いてあるんですね。それを見て買えばいいんだ。
-
このドライバーは350ミリアンペアクラスの定電流ドライバーですが、XB-D側は最大1アンペア（1000ミリアンペア）まで流せるパワーLEDなので、余裕もあります。
-
そのぶん発熱も抑えられる。
-
そうなんです。もっと電気を流せるドライバーやパワーLEDはいくらでもありますが、放熱が追いつかない。オススメは今回のような組み合わせです。
-
パワーLEDの放熱のシビアさは、「パワーLED自作のきほん 普通のLEDとどう違う？」などで触れているので、そちらも参考にしてくださいね。
パワーLEDを単独で光らせるシンプル回路
使用パワーLEDはCREE XB-D
エルパラでも低価格で販売されているCREE XB-D
XB-Dの3直なら、このドライバーが定番

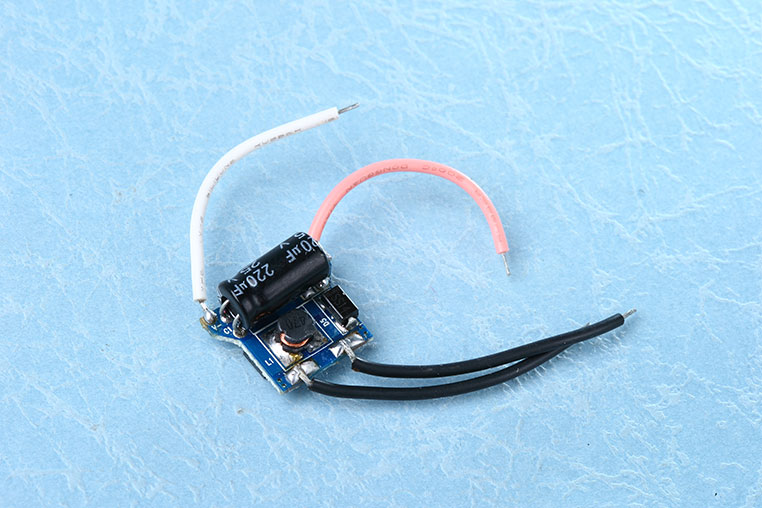

エルパラでは1個150円（※記事執筆時）で売られているオプトサプライの「PowerLED Driver OSMR16-W1231」
パワーLEDを3個直列で組むのに必要なモノ
-
あとはパワーLEDなので放熱器（ヒートシンク）が必要ですが、1Wクラスなら小さいものでいいですね。
-
配線なども、やはり太いのが必要でしょうか？
-
いや、AWG20（0.5スケア）で十分です。
-
あれ？ 普通の配線コードでいいんですね。
-
今回流れる電流は350ミリアンペア。これならぜんぜん大丈夫ですね。AWG24（0.2スケア）でも足りますが、太めの線を使ったほうが周囲の熱の影響を受けにくくなるので、僕はAWG20でいいと思います。
-
というわけで、材料が出揃いました！
一式揃える

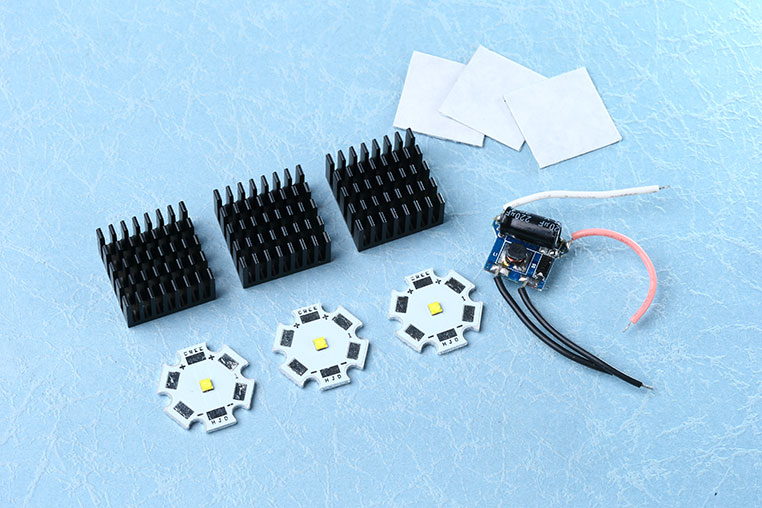

CREE XB-D、ドライバーのほか、「アルミ放熱器 20×20×10ミリ」も3つ用意した。
今回使った配線

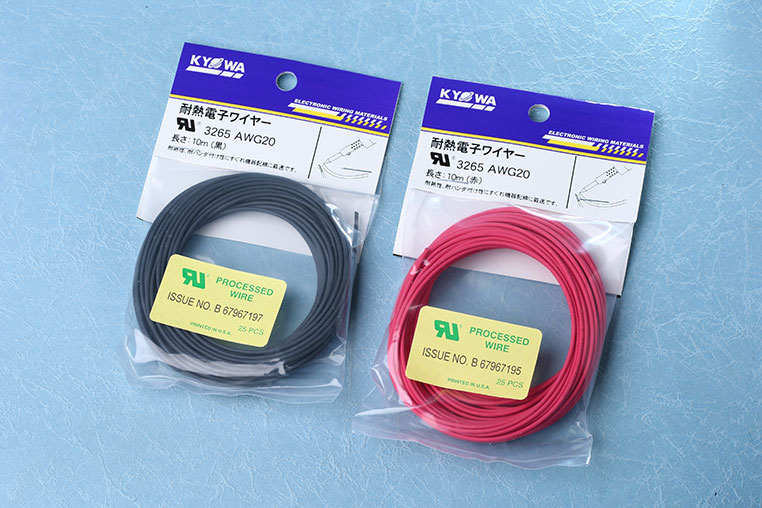

エルパラでも買えるAWG20規格（0.5スケア相当）の耐熱電線
