車の配線の中身が、銅線からアルミ線に置き換わりつつある問題点の続き。まず知りたいのは「どれがアルミ線か」を見分ける判別方法。そしてアルミ線との接続・分岐の方法。果たしてエレクトロタップは使えるのか？

•

  「車の配線でアルミ線が増えていることは、電装DIYにも影響がある問題」の続き。

  ●レポーター：イルミちゃん

•

  自動車配線でアルミ線が増えてくると、なにが問題なのかは前回話した通りですが、今日は対策編です。

  ●アドバイザー：CEP 服部研究員

•

  ふむ。

•

  まずは「どの配線がアルミ線なのか」を見分ける判断方法です。

•

  どの配線がアルミ線かなんて、見た目で分かるのでしょうか？

•

  トヨタ車に関していうと、実はルールというか法則があるんですよ。

•

  ほう？

•

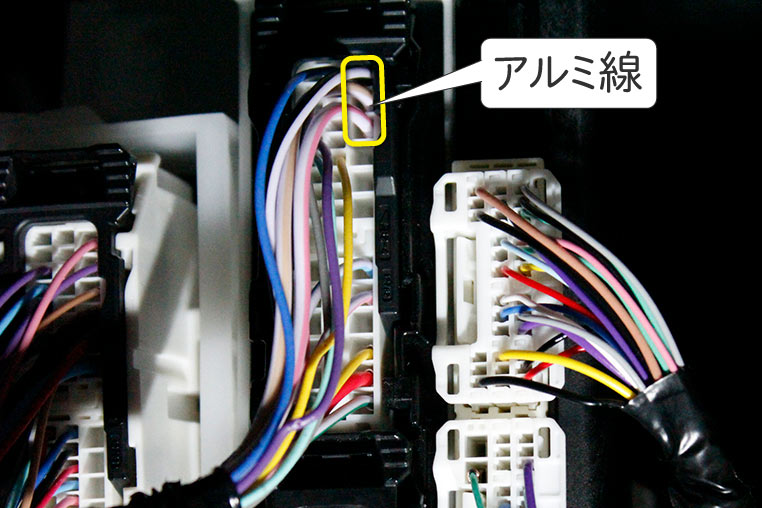

  例えばこれはアクアのキックパネル裏の配線なんですが、これらがアルミ線（↓）なのです。


•

  え!?
  被覆を剥かなくても分かるの？

•

  被覆を剥けばもちろん分かりますが、剥かなくても配線色で分かります。

•

  そういうことか。
  さすが配線図マニア。

•

  トヨタ車の場合、アルミ線には「薄ムラサキ色」が使われているのです。

•

  へー！

•

  例えば「薄ムラサキ╱黒」「薄ムラサキ色╱ピンク」というように、コンビネーションのベースカラーに「薄ムラサキ色」が使われている配線はぜんぶアルミ線です。

•

  では隊長、ちょっとクイズを出してみてくださいよ。当ててみるから！

•

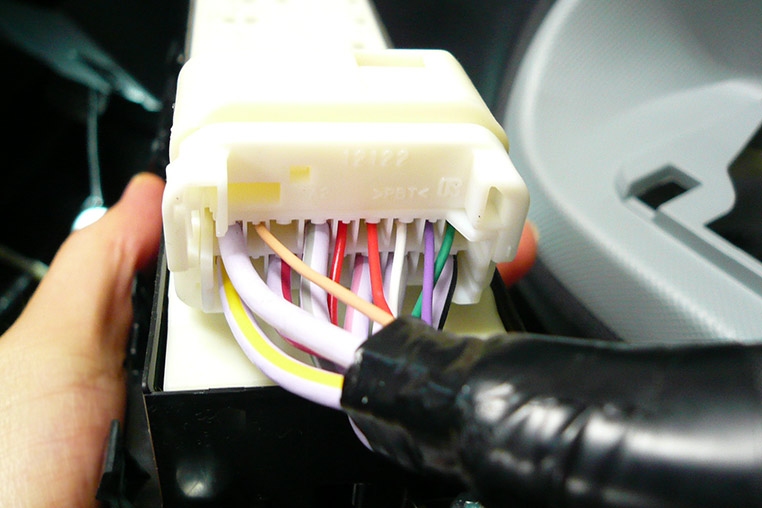

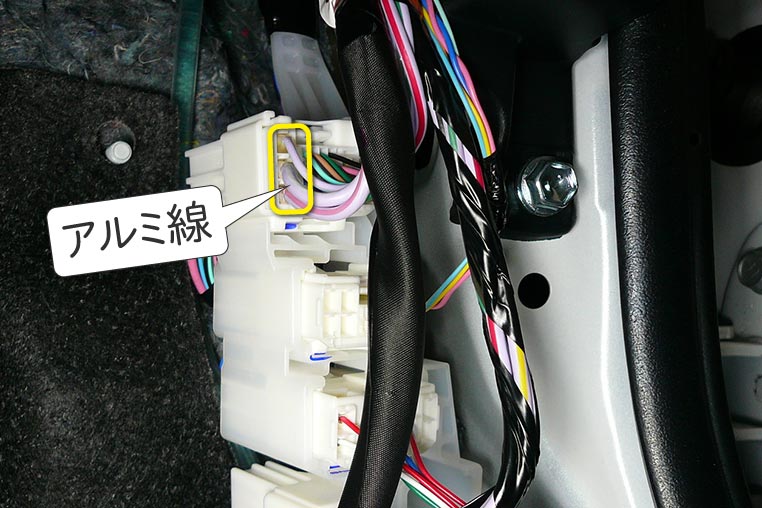

  ええっと……では、これは80ヴォクシーのグローブボックス内の配線ですが、どれがアルミでしょうか？


•

  ん～～～？ ムラサキ色の線ならいっぱいあるけど、薄ムラサキ系統はないような……？

•

  いや。このへんが薄ムラサキ系統のアルミ線です。薄ムラサキ╱薄茶とか薄ムラサキ╱ピンクですよ。


•

  分かりにくい！

•

  そうですね。薄ムラサキといっても、見た目には白っぽいです。白と見間違えるくらい薄いので、その点も注意しましょう。

•

  なるほど。見慣れてくればまあ……確かに白ベースとは違うか。

•

  これがトヨタ車におけるアルミ線の見分け方です。

•

  超絶マニアックな情報でしたが、では薄ムラサキ以外の配線色でアルミ線に出くわしたことは、隊長はないんですか？

•

  ないです。現時点までのトヨタ車に限っては、薄ムラサキ系統＝アルミ線という法則の通りです。

•

  トヨタは白黒がアース、みたいな話か。

•

  そうですね。アルミ線かどうか、というのは、整備する人にとっては重要な情報なので、色で分かるようになっているのでしょう。

•

  トヨタ以外だと、色のルールは違うんですよね？

•

  そうなんでしょうけど、トヨタ車以外でも、アルミ線によく薄ムラサキ系統が使われている印象はあります。トヨタ車ほどはっきりとそうだ、とは言い切れませんが。

•

  ちなみに、被覆を剥いて見たら判別できる？

•

  被覆を剥いたら銅の色なのかアルミの色なのかで違うので、剥けば分かります。

•

  なるほど。

•

  なお、アルミ線はモロいからなのか、傾向としては細線より、太めの電源線などで使われる傾向があります。


•

  ホントだー。言われてみれば、ちょっと太めの線に、薄ムラサキが使われているケースはたくさんあるようです。

•

  薄ムラサキ系統のアルミ線に対して接続するときには、注意しましょうってことですね。

•

  ハイ。コムエンタープライズの電装ユニットを取り付けるときなどでも「薄ムラサキ╱なになに色の線につなぐ」場面はけっこう出てきますので。

•

  アルミ線は、とりあえずハンダ付けで配線分岐するのはNGだ。

•

  それから、エレクトロタップを使うなら、サイズが合っていないとアルミ線が切れやすいので注意しましょう。

•

  …とはいえ、ハンダ付けで合流できないなら、エレクトロタップを使うしかない？

•

  コムエンタープライズで取り付ける場合には、スプライス端子を使っていますよ。

•

  ナルホド！
  その手があったか。



✔「配線の分岐方法。プロ流はスプライス端子」参照。

•

  これなら、ハンダ付けみたいに結線部がコンパクトにまとまるしね。

•

  もし配線が切れてしまった場合の再接続にもハンダは使えないので、スプライス端子がいいと思います。



✔「スプライス端子で配線を接続する方法」参照。

•

  これは現実的な対応策と言えそうです。

•

  アルミ線に対してエレクトロタップなどを使うときは、特に注意して、適切なサイズのものを選んで、くれぐれも切れたりしないようにしましょう。



✔ 今までとやり方が変わるわけではないが、間違った使い方をした場合は、断線しやすくなる。

---

※「エレクトロタップ（配線コネクター）の正しい使い方」参照。

•

  それから、エレクトロタップを外すときにも注意が必要ですね。

•

  それもやっぱり、アルミ線がモロいから？

•

  そうです。エレクトロタップから抜こうとして線を引っ張りながらグリグリやったりすると、パキーンと切れてしまったりするので。



✔ 付け方はわかっていても、外し方を知らない人も多いはず。「エレクトロタップの外し方（正しい取り外し方法）」参照。

•

  あー。
  そこも注意ですねぇ。

•

  今までより一段シビアに考えておきましょう。

•

  待てよ……。
  そもそも論としてさぁ……

•

  ？

•

  配線がアルミ線になると、エレクトロタップで分岐するのもダメよ、なんてことにならないのでしょうか？

•

  ああ、実はそれは何年か前に私も疑問に思いまして、メーカーに確認してあります。……異なる金属同士の接触というのは、基本的に良くは無いという話もあったりはするので、どうなんだろうと。

•

  ふおぉぉ。
  隊長の先取りがスゴイ。

•

  コムエンタープライズの電装品にも、エレクトロタップなどは付属していたりするので、重要な問題なんですよ。

•

  ……して結果は？

•

  エレクトロタップの製造メーカーに確認したところ、その点は問題ない、という回答を頂いております。

•

  あー、よかった。

•

  接続コネクターについても、コムエンタープライズの電装品に同梱している部品なので、製造メーカーにアルミ線への使用確認を取っています。これもOKでした。


•

  ちなみに実際のところ、トラブルも起こっていません。腐食して切れたなど、そういう不具合も起きていませんね。

•

  その点は一安心。……ただ今までよりは、緊張感を持って接する必要はありますね。

•

  そうですね。

•

  DIYユーザーの皆さんは、薄ムラサキ色の配線が出てきたらご注意を！
