電装品の電源をスイッチでポータブル電源に切り替えるには？（後編）

• 1
• 2

ポータブル電源と車の電源を切り替えて、車で電装品を使う方法の続き。前回はリレーを使わないシンプルな回路でできるやり方だったが、電装品の消費電流を気にするならば、リレーとスイッチを併用した方が安心なので、もう一つ別パターンの回路図も解説する。

•

  「電装品の電源をスイッチでポータブル電源に切り替える方法」の続き。

  ●レポーター：イルミちゃん

•

  前回は、ルームランプ連動のLEDダウンライトを、スイッチでポータブル電源に切り替える回路の解説をしました。

  ●アドバイザー：CEP 服部研究員

•

  スイッチだけで済む、意外とシンプルな方法だった。

•

  ただ、前回パターンの注意点としては、電装品の消費電流が大きくなると、切り替えスイッチの容量が足りなくなる懸念があります。

•

  そういえば、スイッチにも電流量のキャパがあるよ～という話は、別記事（※）でも詳しく解説しています。



※「スイッチを選ぶときは電流容量に注意!!」参照。

•

  問題はスイッチの容量を超えてしまう場合です。

•

  ふむ。

•

  そういう場合は、切り替えスイッチの部分をリレーに置き換える方法があります。

•

  リレーのほうが大容量の電気を流せる？

•

  一般的にはそうです。たくさんの電流を流せるスイッチはあまりないですが、リレーは20アンペアとか30アンペアでも流せるものが普通にありますので。

•

  なるほど。
  そういうことか。

•

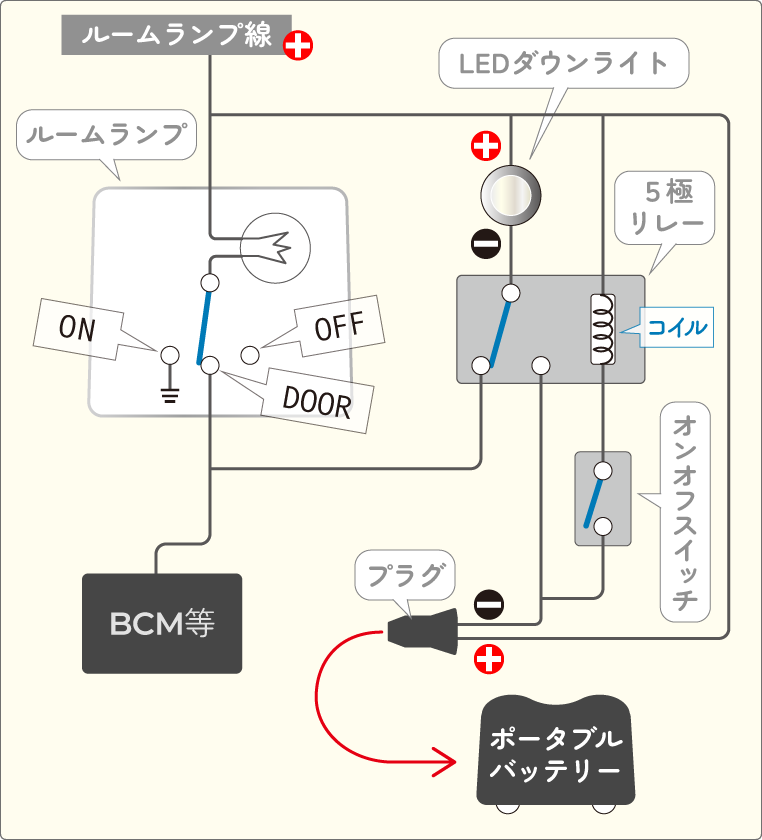

  その場合も、回路の切り替えはあくまでも手動スイッチで行うようにするため、回路図はこうなります（↓）

リレーとスイッチで切り替え


•

  前回との違いは、「切り替えスイッチ」のところが「5極リレー」に置き換わっている点です。



✔ 基本的なことは「5極リレーの使い方 初心者向き解説」参照。

•

  でも、スイッチも併用していますね？

•

  そうですね。このスイッチは「切り替えスイッチ」ではなく普通の「オンオフスイッチ」です。

•

  フムフム。

•

  スイッチがオフの状態だと左側の回路になっていて、普通のルームランプ連動でLEDダウンライトが光ります。

•

  スイッチを手動でオンすると……

•

  リレーを動かす電気が流れて接点が切り替わり、ポータブル電源で光らせる回路に変わります。

•

  リレーのトリガー（コイル）に流す電気を、手動スイッチでオンオフしているんだ〜。

•

  この場合は、スイッチには僅かな電流（リレーのコイル消費分）しか流れません。

•

  つまり容量の小さいスイッチでもいい。

•

  ハイ。容量の問題もなくなり、さらに一般的なオンオフスイッチでよいことになりますので、スイッチの選択肢が広がります。

•

  なるほど、なるほど。

•

  前回パターンの回路に比べると、リレーを使うほうが安心感があるし、ごく一般的な部品の組み合わせでできる点もメリットですね。

•

  こっちのほうがいいのかな。

•

  というわけで、電装品の電源をポータブル電源に切り替える回路は、切り替えスイッチのみの方法と、リレー＋オンオフスイッチを使う方法があります。

•

  2つの方法があるのは分かりましたが、それはそれで迷うっていうか……どっちがいいんでしょうね？

•

  そこは実際に使う電装品の合計消費電流とか、スイッチの好みなどによって、都合のよいほうを選ぶとよいかもしれませんね。

•

  前回の「切り替えスイッチのみパターン」ほうが、回路自体はシンプル。

•

  そうですね。切り替えスイッチのみでやるとしても、一例としてエーモンさんのスイッチ（※エーモンの呼び方だとON-ONスイッチ）を使うとすれば、大容量に対応するものもあります。



Amazonでも販売されているエーモン トグルスイッチ（3206）は、シルバーアルミノブが特長のON-ONスイッチ。12アンペアまで対応。



15アンペアまで対応のON-ONスイッチ。詳細はAmazonのトグルスイッチ（3202）参照。

---

•

  12アンペア（あるいは15アンペア）も対応できるのであれば、特にリレーを併用しなくても、容量制限を気にしなくて済むのかなと。

•

  確かに。そもそもドア連動にするためにルームランプから電源を取るときに、そんなにつなげないし。

•

  こういう大容量が流せる切り替えスイッチを使うのであれば、リレー無しでも対応できると思います。

•

  ただ、リレーを併用するなら、スイッチは容量の小さいものも含めて、オンオフスイッチ全般が選択肢になる。

•

  そうですね。選択肢が大幅に広がることは確かです。

•

  そのあたりを踏まえて、どちらのパターンがよいのか検討して頂けたら、と思います。
