電装DIYの知識

---

車外LED用「防水」配線図

車外にLEDを取り付ける場合に役立つ「防水」配線図。最近は、防水の端子やコネクターが充実してきているので、トータルで防水配線にすることができるようになっている。ひと昔前のLED配線と、最新の配線図は違うのだ。

•

  今日のテーマは、「防水の配線図」です。開口部やグリルのイルミネーション、アンダーLEDなどなど、外装LED技に応用できます。

  ●レポーター：イルミちゃん

•

  LEDテープには防水仕様がありますが、LEDだけ防水になっても、配線接続や、電源取り出しが防水仕様でなかったら……これって、実は防水とは言えないですよね。

  ●アドバイザー：エーモン 中塚研究員

•

  そこで！ LEDだけでなく、トータルで全てを防水バージョンにするとどうなるのか、リアル配線図を作ってみました。

こうすれば完璧に防水となる


•

  あれ？ 防水の配線図ですけど、ここに防水ギボシ端子は出てこないんだ？

•

  今回のは車外LED向けの配線図、ですよね。LEDの配線は、細線が主流です。「防水ギボシ端子」だけでなく「普通のギボシ端子」も、細線には使えません。

•

  なるほど。今回の配線図は、「防水」であると同時に「細線」なのがポイントですね。

✔ ひとくちメモ

●エーモン製品における細線とは、0.2スケア相当の配線のこと。AWG規格では、AWG24に相当する配線コード。LEDに付属の線も細線が定番的に使われている。


配線の太さについては、「配線コードの太さ（スケア）の選び方」参照。

•

  とはいえ、例えばフロントバンパーの開口部にLEDを取り付けた場合など、脱着できないとバンパーが外せなくなりますよね？

•

  そうですね。直結してしまうと、切るしかなくなりますからね。

•

  ここでギボシ端子が封じられるのは、ちょっと痛い？

•

  「細線」を「防水」で「脱着できるようにつなぐ」用途なら、防水カプラーが使えます。



防水カプラーの使い方は、「防水カプラーの作り方（端子の取り付け方法）」参照。

•

  エーモン配線のスペックで言うと、0.2スケア線でも2.5アンペアまで電気を流せるので、LEDに限らず、消費電力の小さい電装品は同じことが言えます。

•

  次は電源取り出しの場面です。

•

  車外LEDということは、ポジション（スモール）ランプの配線から電源を取るのが定番ですが……、

•

  配線分岐部分については、防水配線コネクター（防水エレクトロタップ）を使うと安心です。

•

  エレクトロタップに防水バージョンがあることは、まだあまり知られていませんが、この存在を知っておくと安心。



詳しい扱い方は、「防水エレクトロタップの正しい付け方・使い方」参照。

•

  ちなみに、この防水エレクトロタップ自体は、分岐線の太さが0.1〜0.5スケアまで対応していますので、細線に限らず使えます。

•

  こういうこと（↓）ですね。

•

  忘れがちなのがヒューズをかませる、という作業。

•

  純正配線から電源を取り出した場合は、電装品の保護はもちろん、ショート対策としてもヒューズをかませておきましょう。

「ヒューズをかませるって、なんのこと？」参照。

•

  で、このヒューズホルダーにも、防水仕様があるんですね〜。実は。

•

  エーモンの「防水ミニ管ヒューズホルダー」は、まさしく車外LED用のアイテムです。

•

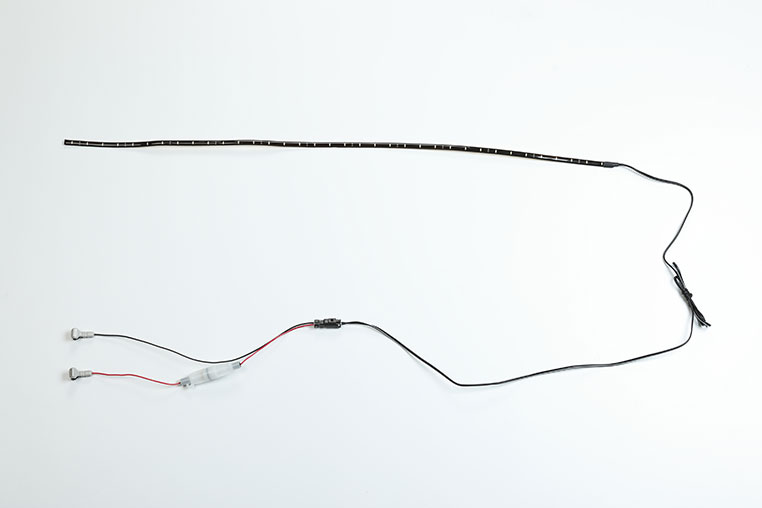

  ここまで紹介してきた防水アイテムを組み合わせると、完全な防水仕様の配線図（↓）ができあがります。
