防水ギボシ端子の正しい使い方と、間違った使い方

普通のギボシ端子は非防水で、車外での使用は基本的にNG。車外で配線を脱着可能な状態でつなぐには「防水ギボシ端子」を使うとよいのだが、まだその存在を知らない人も多い。そこで防水ギボシ端子の正しい使い方を解説。間違った使い方も知っておこう。

•

  ギボシ端子を使っている人はたくさんいると思いますが、ギボシ端子は車外で使うのは基本的にNG。しかしこのことは、あまり知られていません。

  ●レポーター：イルミちゃん

•

  普通のギボシ端子は、防水ではありませんので。

  ●アドバイザー：エーモン 中塚研究員

•

  特に、水のかかる場所（グリル裏や腹下など）はマズイ。

•

  車外の配線を、脱着できる形でつなぎたい場合には「防水ギボシ端子」を使います。

•

  防水ギボシ端子は、新型なので存在を知らない人も多いと思いますが、どう違うのでしょうか？

•

  防水といっても、端子自体は普通のギボシ端子と同じなんです。違うのはスリーブ。

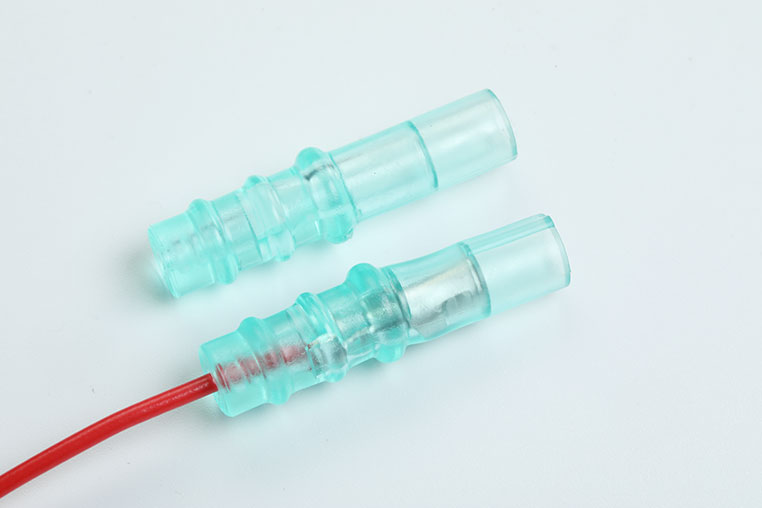

防水ギボシ端子メスと、そのスリーブ。

•

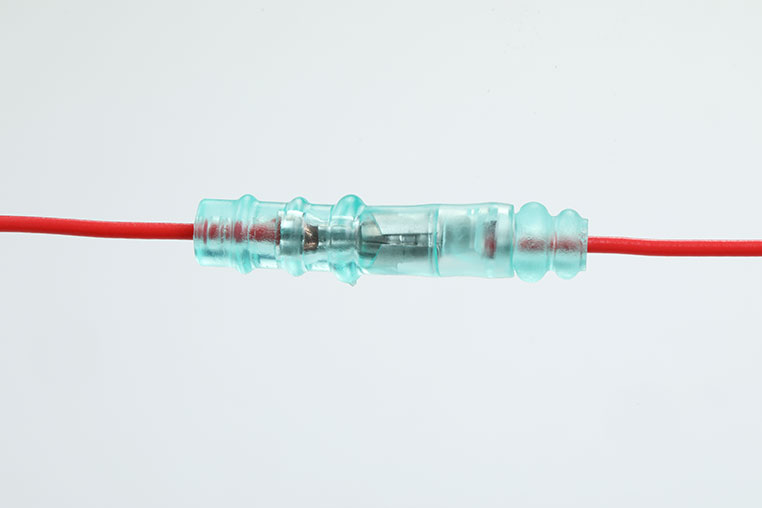

  軟質素材のスリーブが密着することで、水が入るのを防ぐ仕組みです。


•

  へぇ〜。

•

  エーモンの防水ギボシ端子は、スリーブの違いで2種類が用意されています。

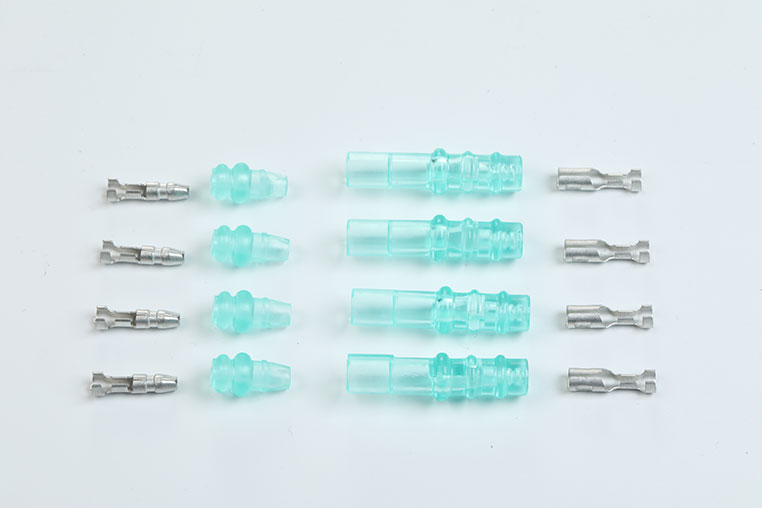

緑スリーブの防水ギボシ端子



Amazonでも販売されているエーモン 防水ギボシ端子セット（3343） 0.5〜0.85スケアの配線コードに適合する。

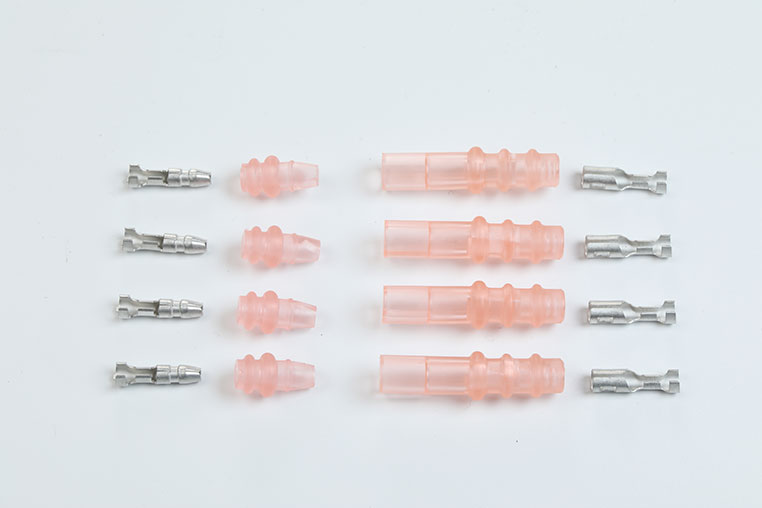

赤スリーブの防水ギボシ端子（太線用）



Amazonでも販売されているエーモン 防水ギボシ端子セット（3344） 1.25〜2スケアの配線コードに適合する。

•

  スリーブが赤いほうの防水ギボシ端子は、太線用になっています。

•

  配線の太さによって、使う種類が違うんですね。

•

  ギボシ端子自体は、もともと0.5スケア〜2スケアまでの太線にも対応しているんですが、スリーブのほうは配線の太さに応じて使い分けているんです。


•

  これはなぜかというと、スリーブが密着することで水の浸入を防ぐ仕組みだからです。線の太さが合っていないと防水になりませんので。

•

  そういうことか〜。

•

  密着性を重視しているので、例えば0.5スケア用のスリーブに対して、2スケアではキツくて入らないのです。

•

  では逆に、太めのスリーブに0.5スケアを通してしまうと……

•

  隙間ができてしまうので、防水になりません。

•

  なるほど。配線の太さに合わせて、正しく選ぶ必要があるんですね。

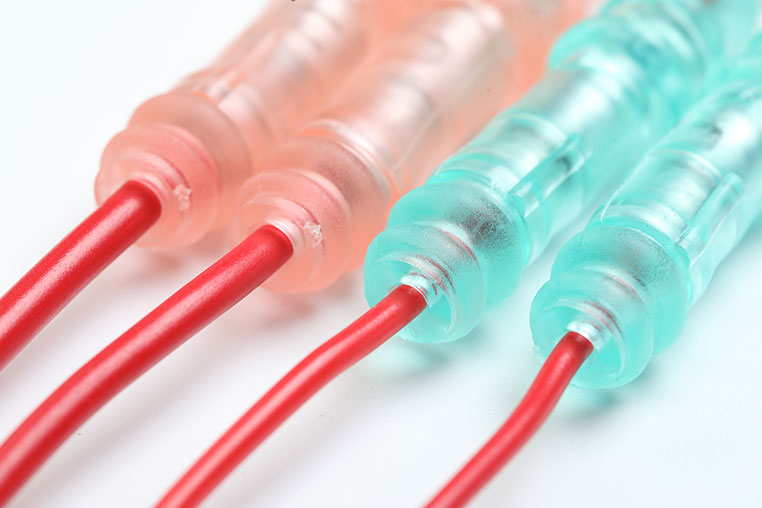

右から0.5スケア、0.75スケア、1.25スケア、2スケア。

•

  正しく組み合わせれば、密着して隙間がないことが分かります（↑）。

•

  防水ということは、水中で使ってもいいんですね♪

•

  いや、それはダメですね。どういう使用シーンを想像しているんですか？

•

  防水って、どのくらいまで大丈夫なんでしょう？

•

  IPX3相当の防水性です。具体的には、水中とか大量に水がかかる場所では使えないのですが、雨がかかる場所、というレベルなら問題ありません。

•

  アンダーLEDなどの腹下配線で使うとすれば、雨の日はバシャバシャ水がかかりますが……そういう状況は？


•

  車外や腹下の配線に使うのには、問題ない防水性能です。常に水に浸かっているような状況はNGですけど、車ではそういう場所もないですよね。

•

  アンダーLEDの配線接続に使えるなら、あとはどんなシーンであっても大丈夫そうですね。

•

  アンダーLEDで思い出しましたけど、ひとつ注意点があります。

•

  なんでしょう？

•

  防水ギボシ端子は、あくまでも0.5スケア以上の配線コードでしか使えません。

•

  それはギボシ端子と同じ、ですよね。

•

  そうですね。従来のギボシ端子と同様ですが、つまり0.2スケアなどの細線には使えないのです。

•

  フムフム。

•

  例えば腹下にテープLEDを貼って、アンダーLEDとして使おうとした場合、LEDには細線が付いていることが多い。そういう場面では使えないのです。

•

  ムムム……そんな時はどうするんですか？

•

  その場合は、細線にも対応している「防水ワンタッチコネクター」を使います。

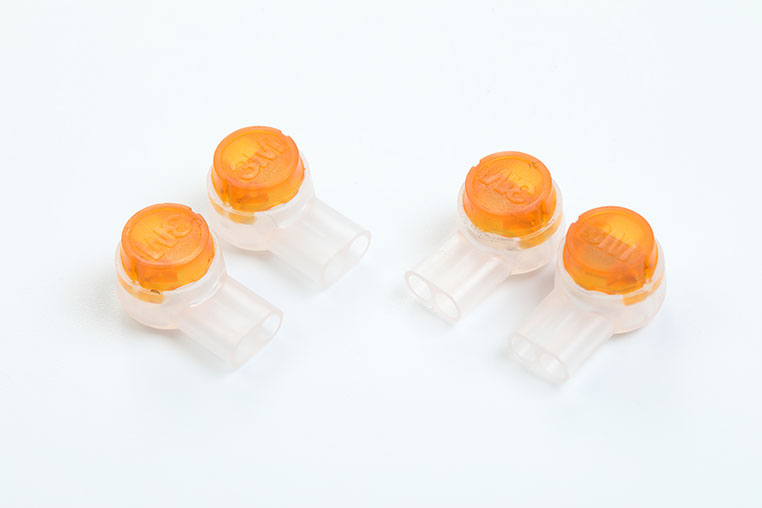

Amazonでも販売されているエーモン 防水ワンタッチコネクター 接続用（2892）

•

  配線の太さを無視して使わないように注意が必要ですね〜。

•

  あのぉ〜、中塚研究員。

•

  なんでしょう？

•

  細線のときは「防水ワンタッチコネクター」を使うということですが、ギボシ端子みたいに脱着できませんよね？

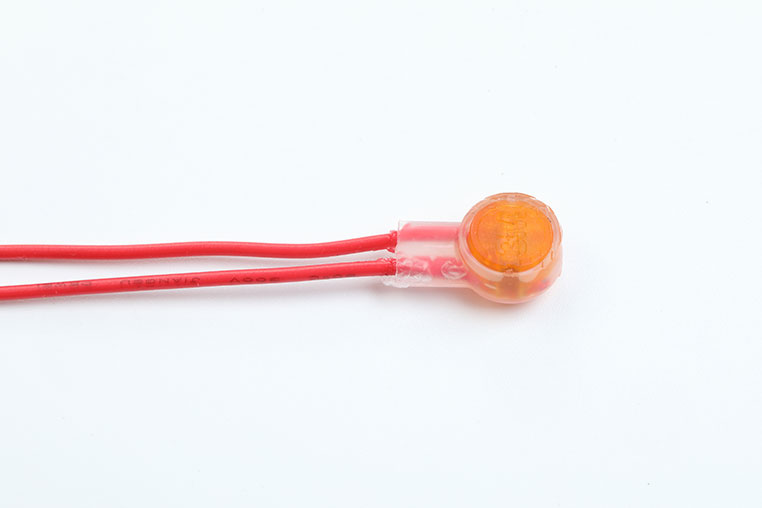

一度つないだら抜けない


•

  そうですね。防水ワンタッチコネクターは、端子でいうところの圧着端子みたいなもので、一度つなげたら脱着はできませんね〜。

•

  じゃあ防水で、脱着可能で、細線にも使えるコネクターは？

•

  その場合は、「防水カプラー」というのがありますよ。

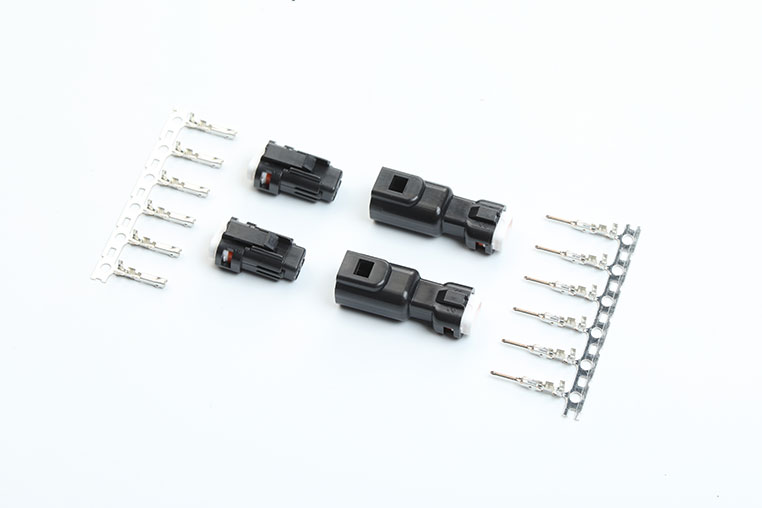

Amazonでも販売されているエーモン 防水カプラー2極（2891）

•

  ただし、これは逆に0.2スケアの細線専用になりますけどね。

•

  へぇ〜。
  さすがエーモンは何でもありますね〜。

•

  防水カプラーは配線コードを2本つなげるので、プラス線とマイナス線をいっぺんに抜き差しできますね。

•

  0.2スケアの細線なら「防水カプラー」、0.5スケア以上あるなら「防水ギボシ端子」ということですね〜。

•

  そうですね。「防水」＋「脱着可能」が条件だと、そういうことになりますね。
