通好みの電装カスタム

---

スバル車のオプションカプラーと「のれんわけハーネス」は、使わない手はない

スバル車に装備されているオプションカプラー＆純正のれんわけハーネスの知識。最近の車ではオプションカプラーが増えてきているが、スバルのそれは、昔から電装通の間で好評を得てきた有名アイテム。どういうものなのかというと…

•

  「オプションカプラーから取り出せる電源の容量はどの位あるのか？」の続き。

  ●レポーター：イルミちゃん

•

  オプションカプラーは上手く活用できると後付け電装品の取り付けにも便利ですが、その事情は、自動車メーカーや車種によってバラバラです。

  ●アドバイザー：CEP 服部研究員

•

  最近の車では、オプションカプラー装着率が高まっているという話がありましたが……

•

  しかし、車種によっては見つけにくいカプラーだったりもするんですよ。

•

  奥のほうに隠されているとか？

•

  本来はディーラーオプションパーツ用の電源なので、それを装着していない車種の場合は、奥のほうでグルグル巻きになっていたりします。

•

  だとすると、他の場所からの電源取り出しのほうがよほどカンタンだったりして？

•

  その可能性はあります。コムエンタープライズでも見つけにくそうな車種の場合は、もっと別の場所からの電源取り出し方法を案内していたりしますね。

•

  なるほどね。便利な車種もあれば、そうでもない車種もあると。

•

  ただ、逆に積極的にオプションカプラーを活用していくケースもあって、それがスバル車です。

•

  ほう…？

•

  スバルにはオプションカプラーが昔からあって、有名なんですよ。

•

  へー！

•

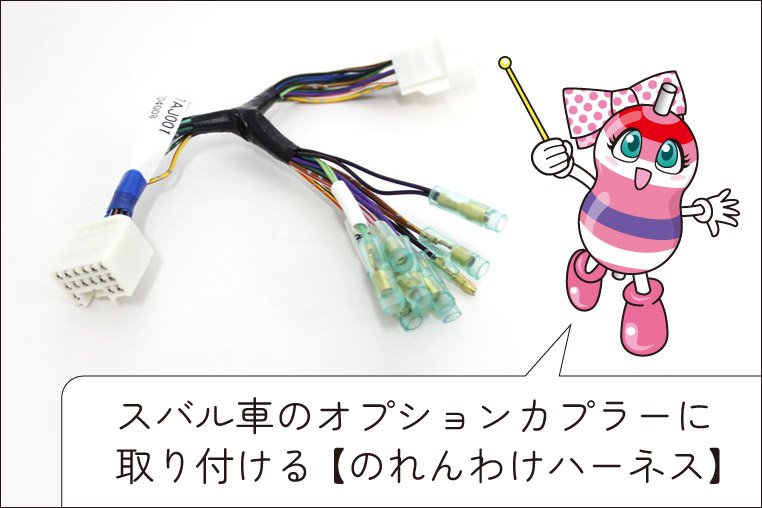

  というのも、そこから電源を取り出すための「のれんわけハーネス」が純正で販売されているのが特長です。

•

  のれんわけハーネス……名前は聞いたことありますね。

•

  単に電源や信号を取り出しするだけでなく、ハーネスがT字になっていて、電源を又取りした先にもどんどん連結できるようになっているんですよ。

•

  だから、のれん分け……って言うのか。ナルホド。

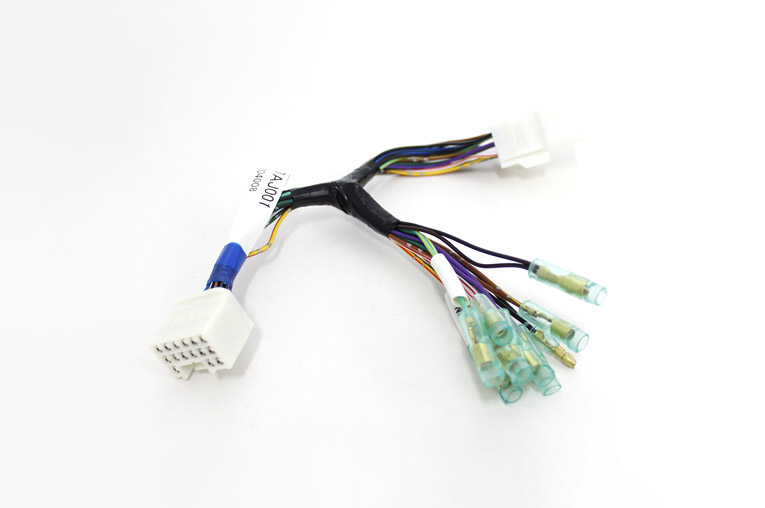

Amazonでも販売されているスバル純正 のれんわけハーネス

---

•

  これは昔から有名なので、スバル車に乗っている人だとここから電源を取っているケースは多いと思います。

•

  オプションカプラーはどこにあるのでしょうか？

•

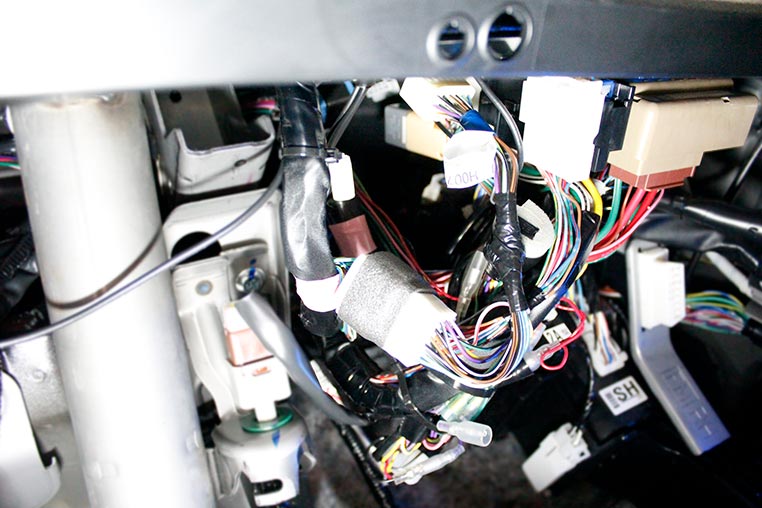

  運転席足元の右側上あたりにあるヒューズボックスの横とか裏にあります。


•

  しかもスバル車のオプションカプラーは、ずっとカプラー形状が変わらず、15ピンのコネクターで統一されているのもポイント。

•

  フムフム。

•

  つまりレヴォーグであってもインプレッサであってもそこは同じなんで、扱いやすいのです。

•

  普通は統一されていないんだ？

•

  他メーカーの車だと、車種によってカプラー形状やピン配列などが変わってくるのが普通です。

•

  むしろスバル車が特殊なんですね。

•

  これはアフターパーツメーカーにとっても好都合で、だからこそ、スバル車の場合はこんな専用品も開発できるわけです。

イルミスター（コムエンタープライズ）

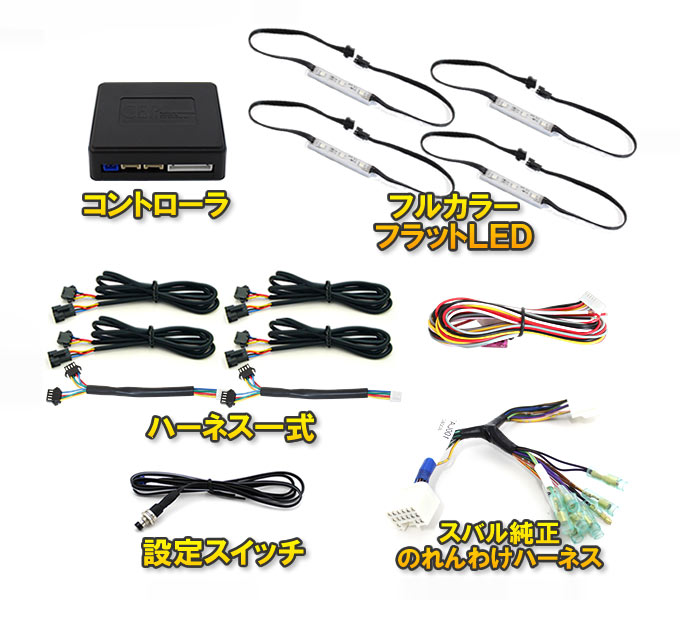

コムエンタープライズのスバル用イルミスター フルカラーLEDフットランプキット

---

スモール点灯時、ドアオープン時、ドアオープン＋スモール点灯時でそれぞれ点灯色を変更できたり、シフト連動で明るさを変更できたりと、多機能なフットランプキット。

•

  イルミスターは、コムエンタープライズのフットランプキットですね。

•

  それの、スバル車用キットです。

•

  どのへんがスバル車専用仕様になっているの？

•

  本体は共通なのですが、例の「のれんわけハーネス」を付属させているんですよ。

•

  お、なるほど。
  ということは……

•

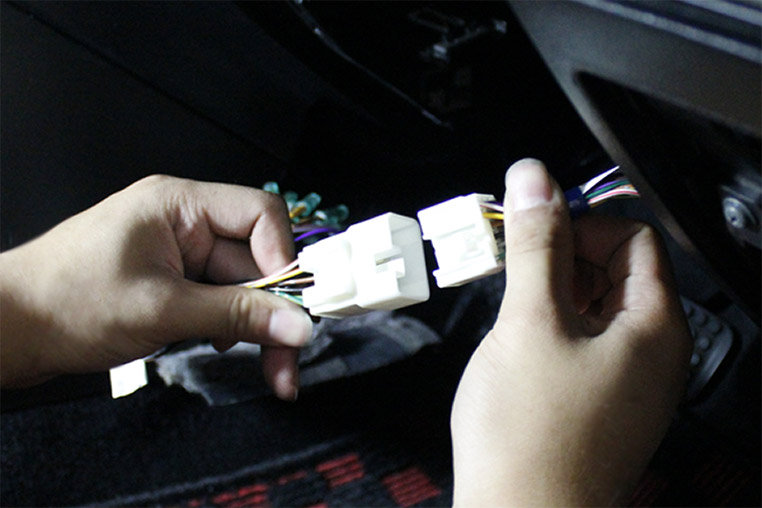

  スバル車ならオプションカプラーに接続するだけで、電源や信号の取り出しがまとめてできるんです。


•

  でもイルミスターに必要な信号はいろいろはずでは？

•

  オプションカプラーから常時電源・アース・イルミ電源・ルームランプのドア連動線・サイドブレーキ線をまとめて取っています。

•

  なんと。そんなにいろいろ取れるんだー。

•

  あとはLEDを設置するだけで済む。このようにスバル車のオプションカプラーは便利なのです。

•

  確かに活用しない手はない。

•

  普通は車種によって事情が違っていたりするのでこういう製品は開発しにくいのですが、スバル車の場合は、仕様が統一されているのが利点ですね。

•

  全車種がスバル車みたいな作りだったら、電装品取り付けの難易度は下がるのになー。

•

  スバル車に乗っている人で電装品取り付けをするならば、のれんわけハーネスは1本持っておいて損はないアイテムですね。
