配線の分岐方法。プロ流はスプライス端子

• 1
• 2

• スプライス端子を使った配線の分岐方法の続きです


•

  スプライス端子の圧着作業には、電工ペンチが必須です！

•

  スプライス端子を、芯線合流ポイントにかぶせます。

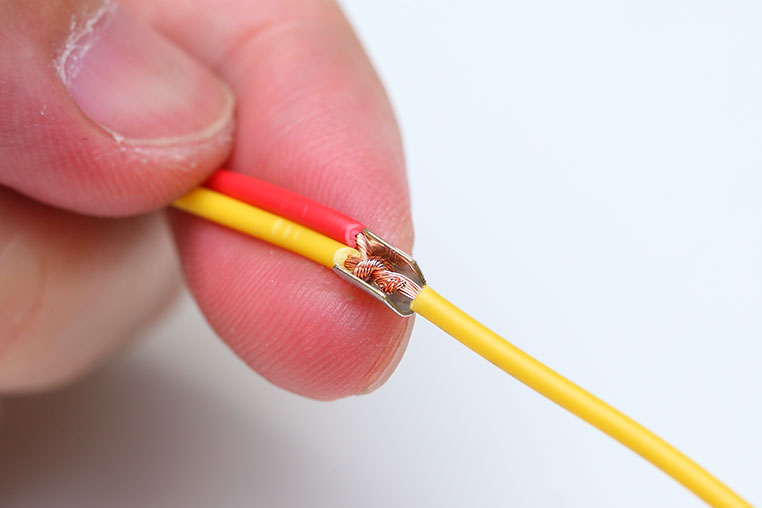

スプライス端子をセット


•

  そして電工ペンチで圧着します。

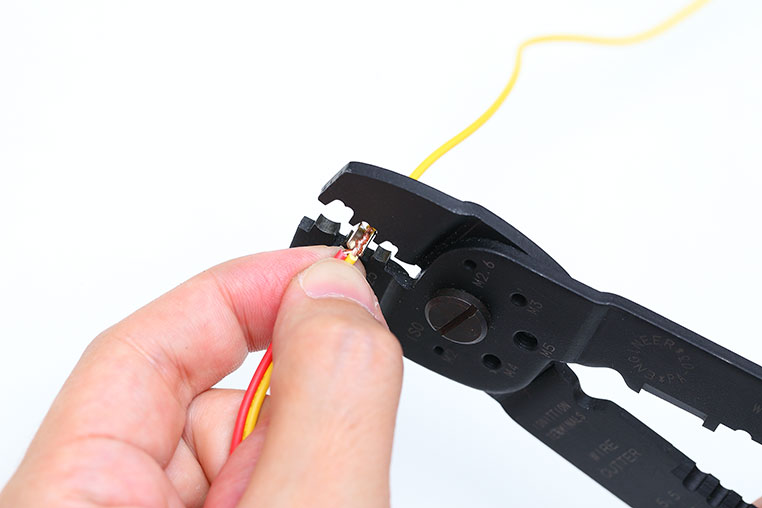

工具は電工ペンチを使う


•

  これはギボシ端子をかしめるときと同じ穴でいいんですね。

•

  そうですね。複数ある穴の中で、端子の太さに合った穴を使いましょう。

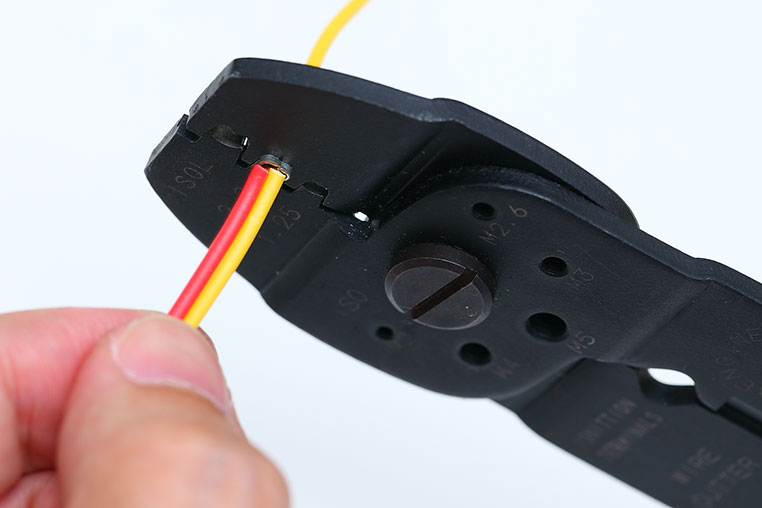

ぎゅっと圧着


•

  穴のサイズを間違えなければ、きれいなハート形に端子がつぶれて食い込みます。

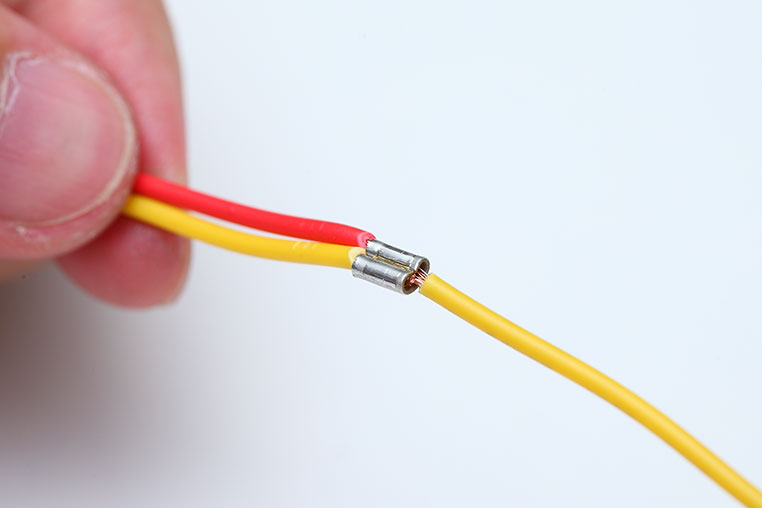

端子をかしめることができた

•

  スプライス端子を付けただけのムキ出しの状態だと、当然ショートします。必ず絶縁しましょう。

端子ムキ出しの合流部分


•

  絶縁ビニールテープをグルグル巻きにすればいいんですか？

•

  それだとベタベタするので、「矢崎総業のナシジテープ」を使うのがオススメ。巻きやすいですし、超定番アイテムですよ。

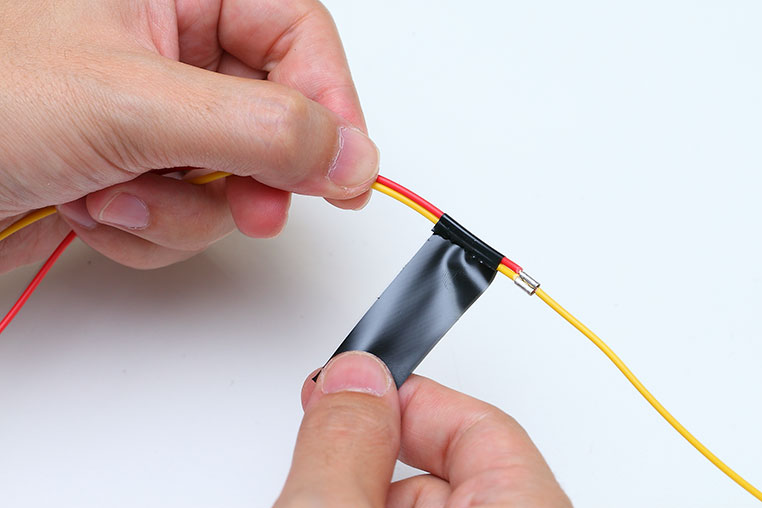

ハーネス結束用のナシジテープを巻く


•

  上写真のように端子の少し手前から巻き始めることで、2本の配線をしっかり結束します。

•

  なるほど。
  2本線を一体化させるように巻くのがコツなんだ。

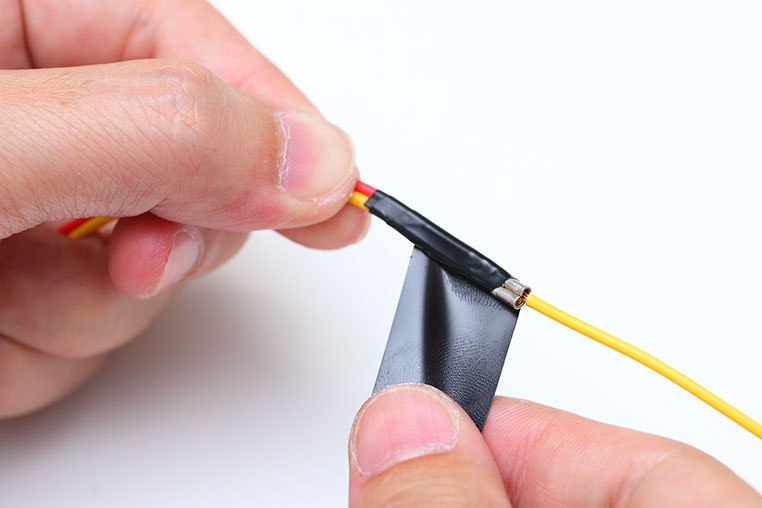

そのまま端子を完全に覆って絶縁する


•

  これで配線の分岐が完了しました。

•

  スプライス端子はギボシ端子とかより付けるのが簡単だったし、いいかも！
