ワイヤーストリッパーの使い方と選び方。おすすめは？

ワイヤーストリッパーは、配線コードの被覆を剥くための専用工具。配線の被覆剥きは、電工ペンチでもできるが、『専用品を一度使うと戻れない！』と断言する電装のプロにして工具マニアの岡本研究員に、ワイヤーストリッパーの使い方・選び方・おすすめを聞いた。

•

  電装DIYに必須の工具と言えば、まずは電工ペンチですが……

  ●レポーター：イルミちゃん

•

  いや、僕の中では、電工ペンチ以上に重要なのはワイヤーストリッパーですね。何と言っても。

  ●アドバイザー：DENKUL 岡本研究員

•

  え!? ワイヤーストリッパーって……配線コードの被覆を剥くやつ？

•

  そうです。そうです。
  そのためだけの工具ですね。

•

  それって必須かなぁ？

•

  ムムッ……。
  何が言いたいんですか？

•

  だってホラ。
  電工ペンチでも、被覆は剥けるじゃあないですか。


•

  まあ、そうですけれど、専用品を使うと全然違うんです。こんな便利なモノがあったのか〜って思いますよ。

•

  岡本研究員は、電工ペンチではやらないんですか？

•

  やらないっていうか……イヤですね。

•

  イヤまで言う。

•

  だって、断然やりやすいから。コレを知ってしまうと、電工ペンチでは配線の被覆を剥かなくなります。

•

  そうですかねぇ。

•

  僕の場合、電工ペンチよりワイヤーストリッパーのほうが工具としての使用頻度も高いぐらいなんですよ。

•

  えー!?
  それはちょっと盛りすぎでは？

•

  ……というのも、配線の接続はハンダで直結することが多いので。

•

  あ、プロの人はけっこうそうですよね。「ハンダが一番確実に結線できる」とかナントカ言って、端子を使いたがらない。

•

  だからギボシ端子をかしめる機会は、実はそれほど多くはないのです。スプライス端子はときどき使うので、電工ペンチを持つのは、スプライス端子をかしめる時ぐらいでしょうか。

•

  なるほど。

•

  でも端子を使うにしろハンダで直結するにしろ、配線コードの被覆を剥く、という作業は必ず出てきます。


•

  言われてみれば……配線の被覆は、必ず剥きますね。

•

  だから使い心地のいいワイヤーストリッパーを持っていると、電装DIYの作業性は格段に上昇するのですよ。

•

  なるほど！ そこまで推されるとだんだん欲しくなるから不思議だ。

•

  ワイヤーストリッパーはどう使うのか、初心者向きに教えてください。

•

  ストレートのワイヤーストリッパーを例に説明しましょう。これは自動で剥いてくれるタイプなのでラクです。

ストレート（STRAIGHT）のワイヤーストリッパー


•

  ちなみにコレは、岡本研究員のリアル愛用工具。

•

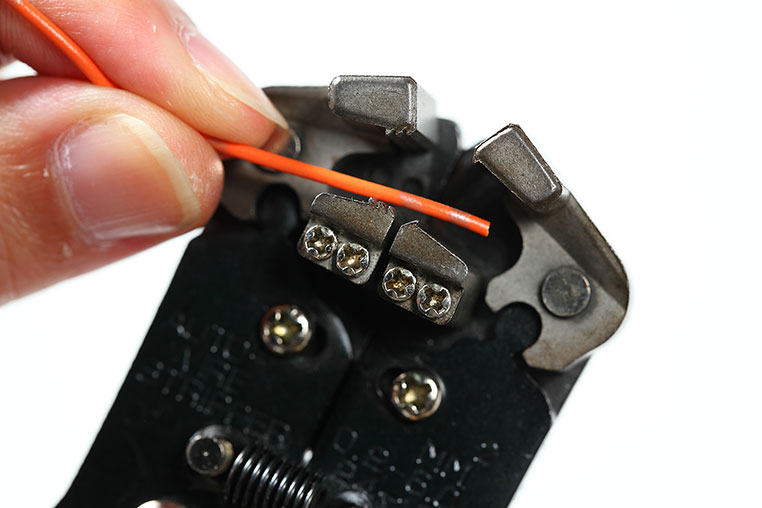

  まずは、配線の端っこの被覆を剥きたいときですが、配線をワイヤーストリッパー先端のところに入れます。



あとはハンドルを握るだけで刃が噛んで…



自動でスライドして被覆が剥ける


•

  ハンドルを握るだけでこの一連の被覆剥きをやってくれるので、作業がすごく早い。

•

  これって、正確に言うと配線のどこにかませればいいんでしょう。

•

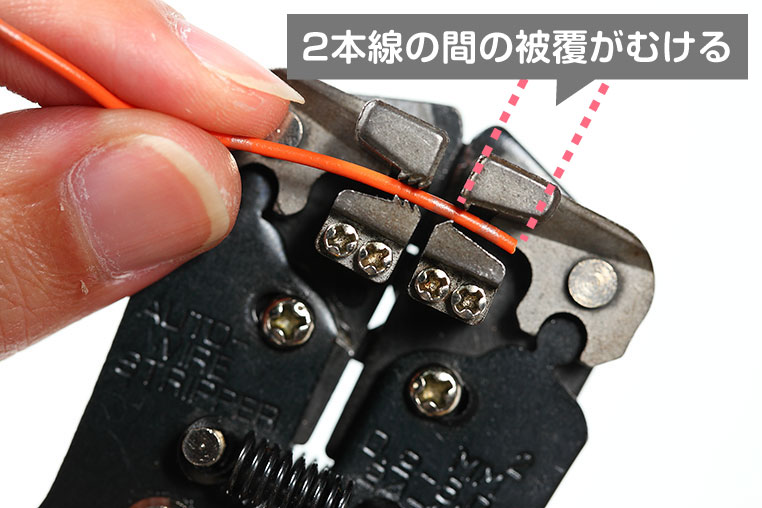

  よーく見ると、向かって右側の刃が当たっているラインがありますよね。ここから先の被覆が剥けます。


•

  だから5ミリ位被覆を剥きたい場合は、先端から5ミリぐらいのところに、この刃をかければいいわけですね。

•

  そうしたら……あとは、ハンドルを握るだけなんだ。

•

  そして、このタイプのワイヤーストリッパーのいいところは、配線の途中の被覆を剥くこともできる点です。

•

  配線の途中って？

•

  例えば、車の電装品取り付けとかだと、電源を取るために純正配線に割り込ませる（合流させる）シーンがよくあります。

•

  一般的には、エレクトロタップを使うところですね。


•

  そうなんですけど、僕らはあまりエレクトロタップは使いません。

•

  接触不良を警戒しているからですね。電装のプロにはそういう人が多いです。

•

  それもありますが、場所を取る、というデメリットもあるので。

•

  そんな岡本研究員の配線の分岐方法と言えば……

•

  ハンダで直結するか、スプライス端子のどちらかです。

ハンダ直結が一番確実

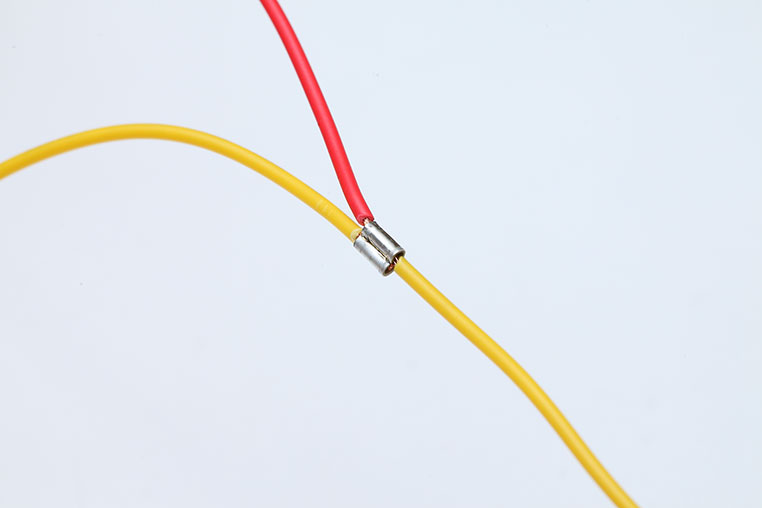

スプライス端子もおすすめ


•

  そして、このどちらの方法でいくにしても、配線の途中の被覆を剥かないといけません。

•

  確かに。
  そうですね。

•

  この場面、ハンドルを握って自動で剥くタイプのワイヤーストリッパーが便利なんですよ。

•

  どうやるんですか？

•

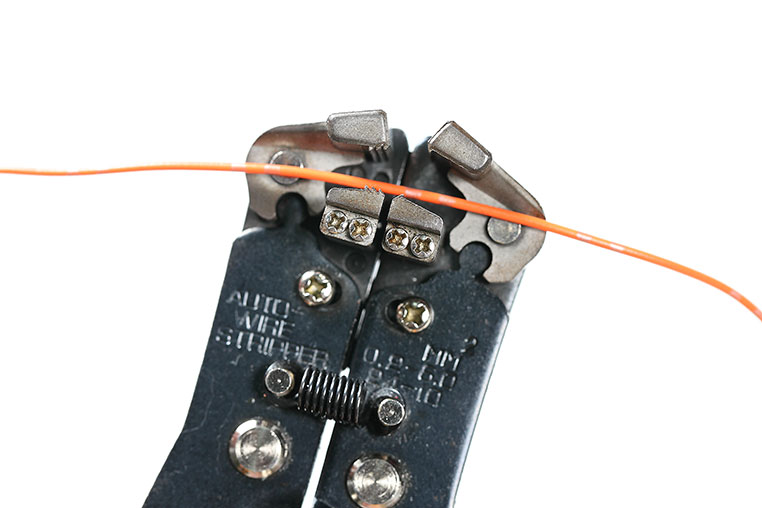

  やり方は同じです。まず配線の途中に、ワイヤーストリッパーをかませます（↓）。



配置！

•

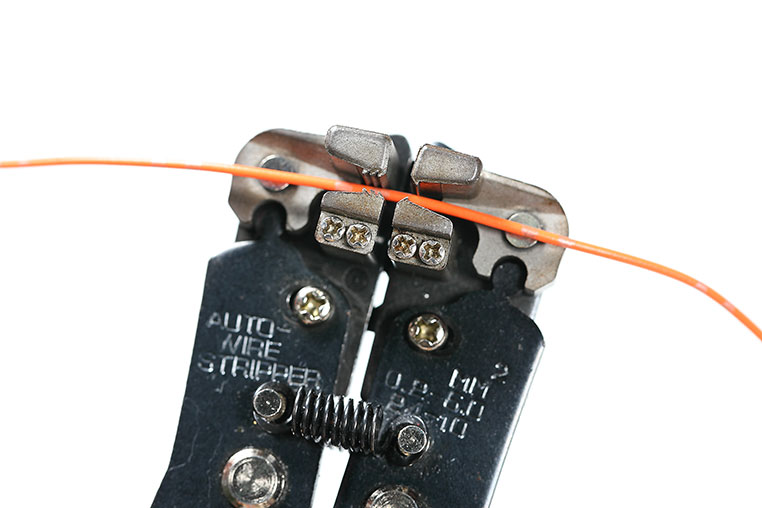

  あとはハンドルを握るだけで、被覆が剥ける（↓）。



ガシッ



スルン

•

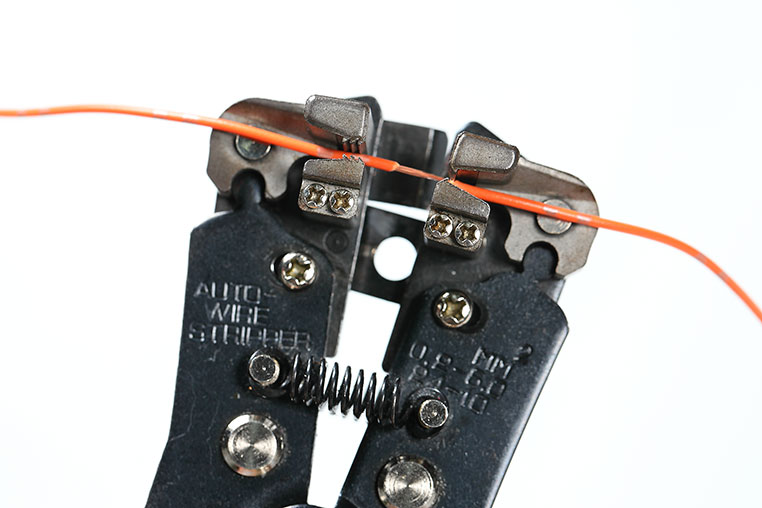

  こんな風に配線の途中だけ剥ける（↓）のも、このタイプのワイヤーストリッパーのポイントですね。

•

  ワイヤーストリッパーにも、いろいろなタイプがありますよね。

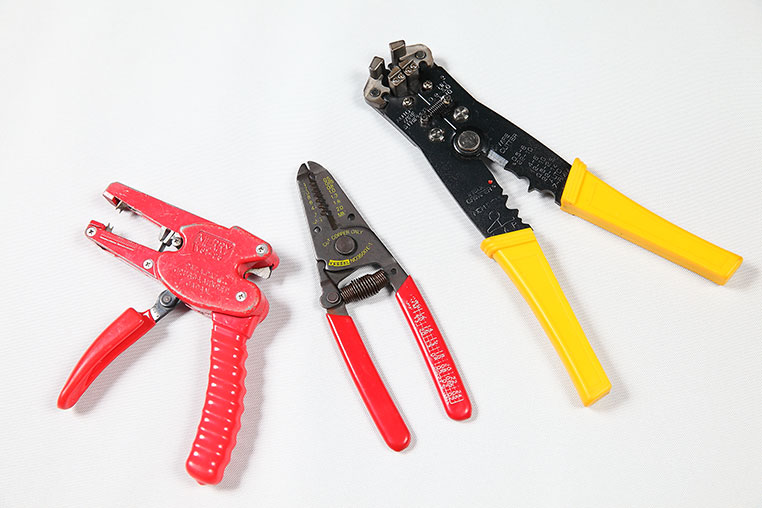

※左から、横から剥くタイプ・手動で剥くタイプ・かませて剥くタイプ

•

  横から剥くタイプも使い方としてはほぼ同じなんですが、車の電装品取り付けで使うのであれば、先端に配線をかませるタイプがおすすめです。

•

  ほほう、なぜですか？

•

  ストレート製（※上写真の一番右）のようなカタチのほうが、車の狭い空間で使うときには作業性がいいからです。


•

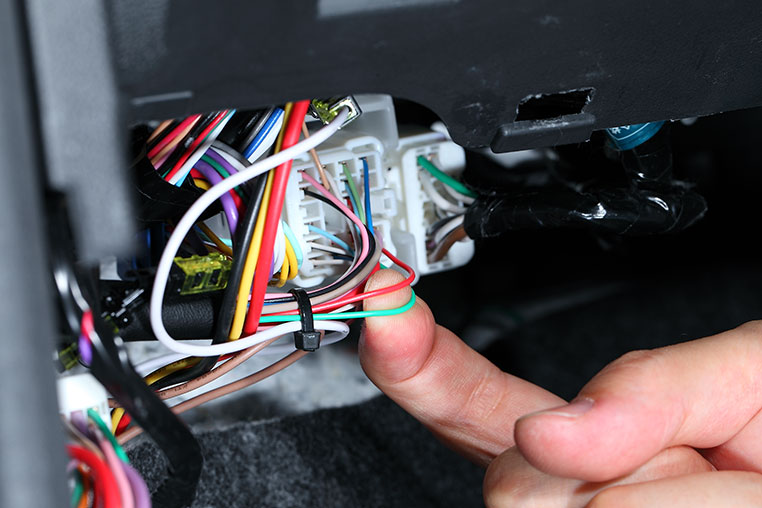

  こういう状況（↑）で、車内の純正配線の途中にかませるのもやりやすい。

•

  そっかー。
  上の状況では、横から剥くのはやりにくいかも。

•

  横から剥くタイプは、切りっぱなしの線の端を剥くのはやりやすいですけどね。

•

  車内とかで、動きの自由度の少ない配線を途中で剥くのならば……

•

  そのまま配線に、下からかませるタイプがラクです。

•

  ところで、手動式のワイヤーストリッパーもあるんですね。

•

  このタイプは、あくまでも切りっぱなしの配線の先端から剥く用途ですね。

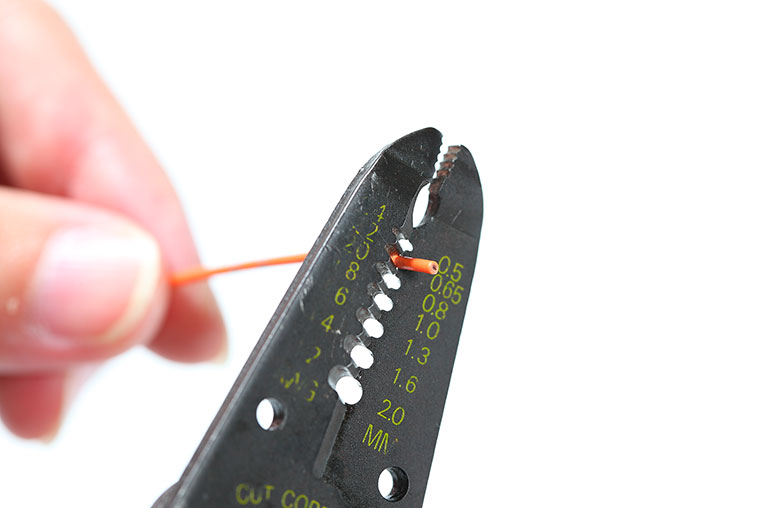

配線の太さに合った穴で挟んで…

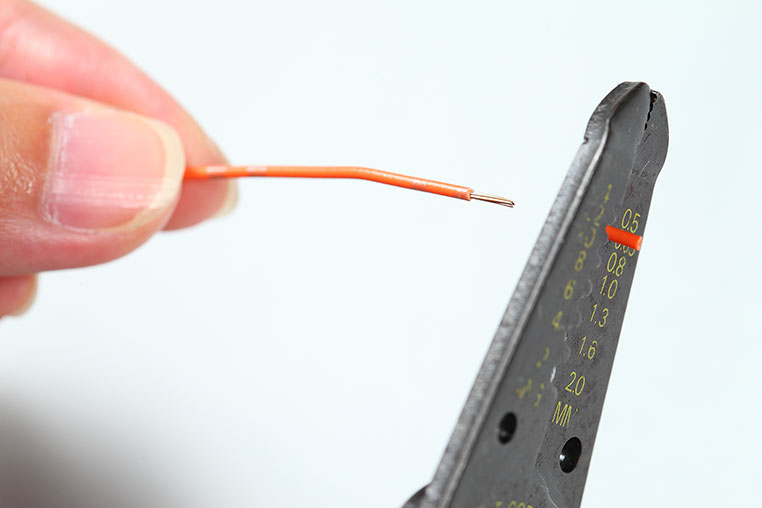

引っ張って剥く


•

  配線の途中は、剥けないんだ。

•

  やろうと思えばできますが、基本的にはやりにくいです。

•

  でも、さっきやって見せてくれたタイプのワイヤーストリッパーなら、先端でも途中でも剥けるんだから、手動のはいらないってこと？

•

  いや、そうでもないです。これにはこれのメリットがあって、すごく細い線の被覆でも剥ける。

•

  あー、細線か〜。最近は自動車の配線でも細線が増えてますからね〜。

•

  岡本さんがメインで使っているのは、ストレート製なんですよね。

•

  そうですね。コレは、個人的におすすめのワイヤーストリッパーです。



ストレートの「ワイヤーストリッパー 12-1016」

•

  もちろん全てのワイヤーストリッパーを買ったわけではないので、もっといいのがあるよ〜っていう人もいるでしょうけど……、

•

  まあね。

•

  ただ……僕は、あまり高価な工具は興味がないタイプでして。

•

  確かに。電装のプロで、しかも工具マニアのわりには、いわゆる高級ブランド品には手を出しませんね。

•

  そうなんです。使いやすさは重視しますけど、重要なのはコストパフォーマンスだと思う派なので。

•

  同じ考えの人は、少なくないと思われます。

•

  でも安ければいいという話でもない。ワイヤーストリッパーは、モノによっては芯線を切ってしまったりする。選ぶときは、この点に注意なんです。

•

  選び方のコツは？

•

  自動で剥く構造のモノは、被覆だけをぐっと両サイドに伸ばすような動きをしますが、そのときの負荷で、中の芯線まで何本か切れてしまうことがあるんですね。

•

  な、なるほど。

•

  太い線なら影響は少ない。でも細くて数本しかないうちの1本でも切れると、その分電流を流せる量が減って、本来の性能が出せなくなってしまいます。（負荷がかかって発熱の原因にもなる）

•

  カッターでやると切ったりしそうですが……専用工具でも、切れたりするのか。

•

  そこがモノによるんです。モノによっては細線が得意じゃないのがあって、細線の被覆がうまく剥けなかったり、芯線がちぎれてしまったりするんです。

•

  太線なら問題なくても……、

•

  そうですね。
  細線の被覆剥きには差が出やすい。

•

  そのへんも含めて、ストレート製は問題がないから使っているんだ。

•

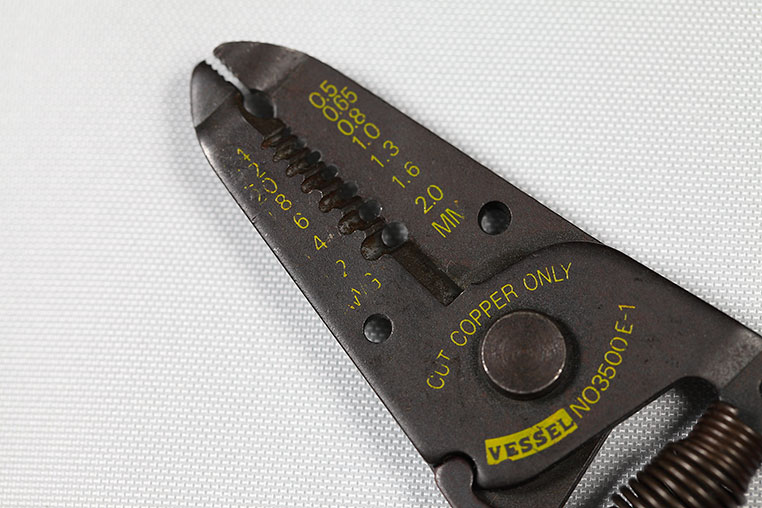

  ハイ。細線でも太線でも万能に、問題なく剥けます。ただし、極端な細線はベッセルの手動タイプを使っています。



岡本研究員の愛用ストリッパーは、ストレートとベッセル。

•

  最近の自動車用の配線は細線が増えているから、重要な話ですね。

•

  それと、この話は、本当は配線自体の品質にもよるんです。

•

  ああ、なるほど。
  そっちの問題もあるか。

•

  純正配線は、しっかりしたものを使ってますよ。でも後付け電装品の付属線とかでは、弱い線が使われていることも……けっこうあります。

•

  超ありそう。でも配線をいじるってことは、後付けしようとしているのだから、弱い細線が出てくる可能性は高い……

•

  そうなんです。だからこそ、ワイヤーストリッパーを買うときには、細線の被覆が上手に剥けるタイプがおすすめ、ということになるんです。
