後付けヒューズのかませ方

• 1
• 2

ここでは車両から電源を取り出したときに、後付けでヒューズをかませる方法について具体的に解説。管ヒューズを配線の途中に割り込ませるためには、「ヒューズホルダー」を使えばいい。

•

  前のページの解説で、後付けヒューズの必要性は分かりました。

  ●レポーター：イルミちゃん

•

  それでは、ここからは具体的なヒューズのかませ方を解説していきます。

  ●アドバイザー：エーモン 中塚研究員

•

  必要な材料は、当然ながらヒューズですね。

•

  そうですね。ここではLEDを取り付けるという想定で、「ミニ管ヒューズ」というアイテムを用意します。

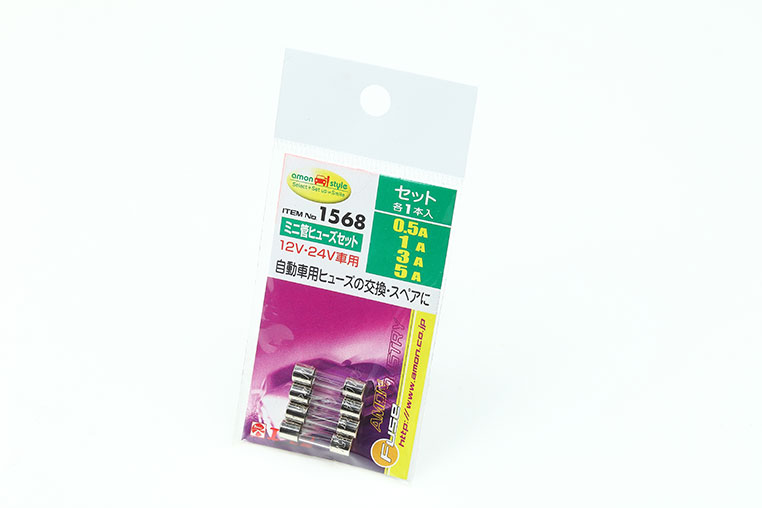

ミニ管ヒューズ



エーモンの「ミニ管ヒューズセット」。写真は旧モデル。現行製品についてはAmazonのエーモン ミニ管ヒューズセット（3665）参照。

•

  あの〜、こんな細い管みたいなの、どうやって配線コードに付けるのでしょうか？ すぐぶつかって割れそうだし。

•

  このガラス管ヒューズはムキ出しで使うのではなくて、「ヒューズホルダー」にセットして使うんですよ。

ミニ管ヒューズ用のホルダーを使う



Amazonでも販売されているエーモン ミニ管ヒューズホルダー（2845）。0.2スケアの細線付きなので、LED用の電源など細線への割り込みに最適。

•

  エーモンのヒューズホルダーには最初から両端に配線コードが付いているので、配線の途中に割り込ませることができます。

•

  なるほどね〜。
  こんなアイテムまで用意されているのか。

•

  このホルダーの中にヒューズを入れて、電源を取り出したプラス線の途中に割り込ませます。

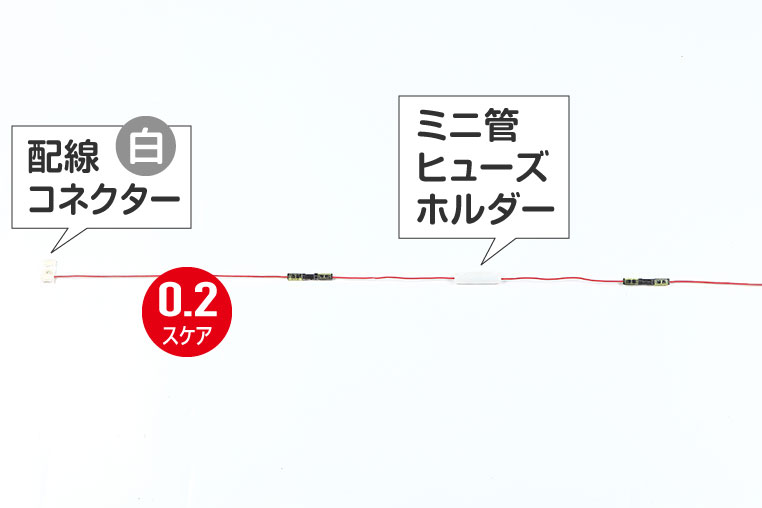

リアル配線図 0.2スケア線の場合


•

  今回は0.2スケアの細線で電源を取り出した例なので、ギボシ端子は使えません。そこで「接続コネクター」を使ってミニ管ヒューズホルダーをつないでいます。

•

  もしも0.2スケア線ではなく0.5スケア線だったら？ 純正配線が細線とは限りませんよね。

•

  その場合はミニ管ヒューズホルダーではなく、普通の「ヒューズホルダー」がありますので、そちらを使います。

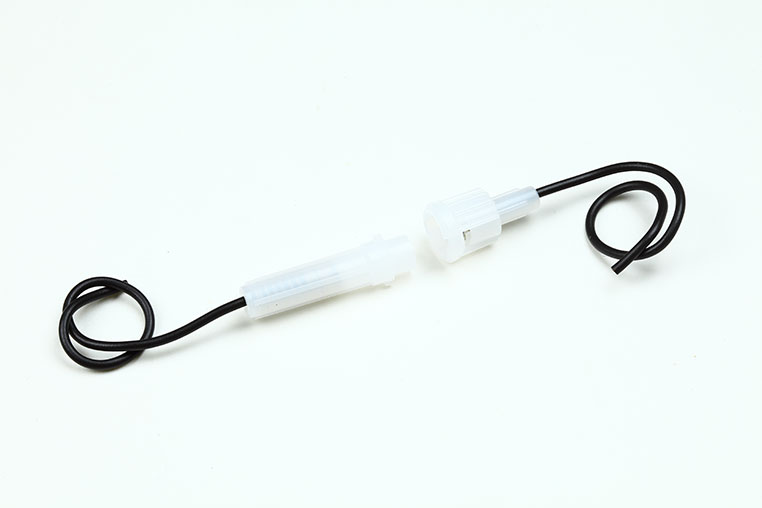

ヒューズホルダー



詳細はAmazonのエーモン ヒューズホルダー（Y74）。このタイプは付属コードが0.85スケア。

•

  こっちが太い配線コード用なのか〜。

•

  中のヒューズもミニサイズではなく、普通の「管ヒューズ」を組み合わせます。

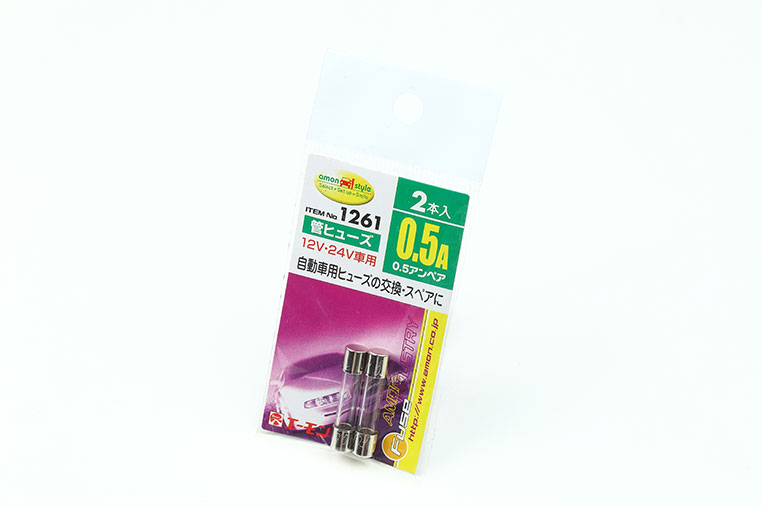

ミニではない通常の管ヒューズ



写真の「管ヒューズ 0.5アンペア」は廃盤になっており、現行の管ヒューズ（単品）で一番容量が小さいのは1アンペア。詳細はAmazonのエーモン 管ヒューズ 1A（3651）

•

  え〜っと、この場合は細線ではないんだから、「ギボシ端子」を使ってもいいわけですね。

•

  そういうことです。配線図としては下のようになりますね。

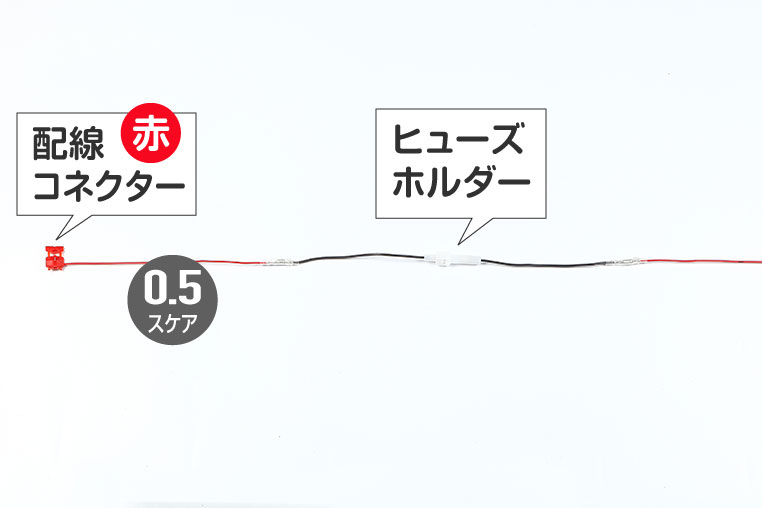

リアル配線図 0.5スケア線の場合


•

  もしもヒューズが飛んだら、ヒューズホルダーの中のガラス管ヒューズだけ交換すればいいということだ。

•

  ハイ。ただし、ヒューズが飛んだ原因を解決してからにしましょうね。でないとまた飛びますから。
