デイライトをスモール連動でも、スイッチでも消灯できるようにしたい（後編）

• 1
• 2
• 3

デイライトを「スモール連動でも、スイッチでも消灯できる」方法。前回はリレー1個でできる、最もシンプルな配線だったが、今回は「好きなスイッチを使うために」リレー2個を使用。前回の配線図の応用なので、意外と理解しやすい。

•

  「デイライトをスモール連動でも、スイッチでも消灯できるようにしたい」の続きです。

  ●アドバイザー：エーモン 中塚研究員

•

  た、大変です。
  中塚研究員っ。

  ●レポーター：イルミちゃん

•

  どうしましたか？

•

  今回の企画の元になっている質問者のよーだ様に使いたいスイッチを聞いてみたところ、エーモンの「3216」を使いたいそうなんですよ。



Amazonでも販売されているエーモン プッシュスイッチ トヨタ車用（3216）

•

  このスイッチは、空きスイッチパネルにスマートインストールできるから、人気があるんですよ。

•

  いや！
  そんな悠長なことを言っている場合では……

•

  ……「3216」は500ミリアンペアまでしか流せないスイッチなので、デイライトに使うには容量オーバー確実ですね。

•

  ですよね。……仕方ない、純正交換型スイッチはあきらめるよう、説得を試みますか？

•

  いやいやいや……そういうときは、スイッチの容量制限を超えるためにリレーを使う方法を、前に教えたじゃないですか。



✔「デイライトにスイッチを取り付けて自由にオンオフさせるには？」参照。

>>>リンク先で詳しく読む。

•

  あ。
  そういえば、そんな手もありましたね。

•

  これは、1a接点リレー（4極リレー）があればできることです。

•

  そうだけど、今回は「スモール連動で消灯」という条件があるから、すでにリレーを使っているじゃないですか。

•

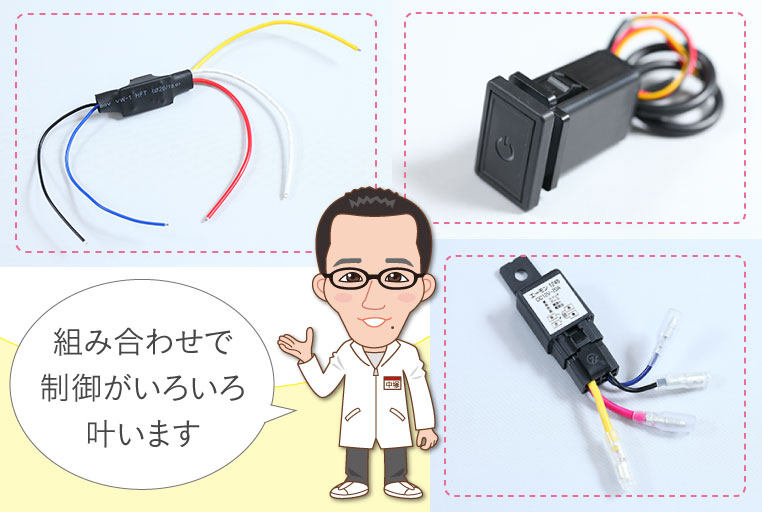

  ですから、もう1個リレーを付け足すのですよ。1c接点（5極）と、1a接点（4極）のリレーを2個組み合わせれば可能です。

追加アイテム



エーモンのエーモンの1a接点リレー（3235）

•

  1個でもややこしいのに、リレー2個って……。

•

  分けて考えればいいのです。前回の配線図が理解できていれば、残りを理解するのは難しくありません。

•

  まずは、前回の配線図をもういちど見てみましょう。


•

  このリレーの配線は、すべてそのまま生かせます。変わってくるのは、スイッチのあとだけです。

•

  ……そうなの？

•

  1c接点リレー（5極リレー）の赤と、スイッチをつなぐところまでは同じですが……


•

  スイッチのあとにデイライトを直接つなぐのではなく、1a接点リレー（4極リレー）が割り込んでくるのです。

•

  おぉ。

•

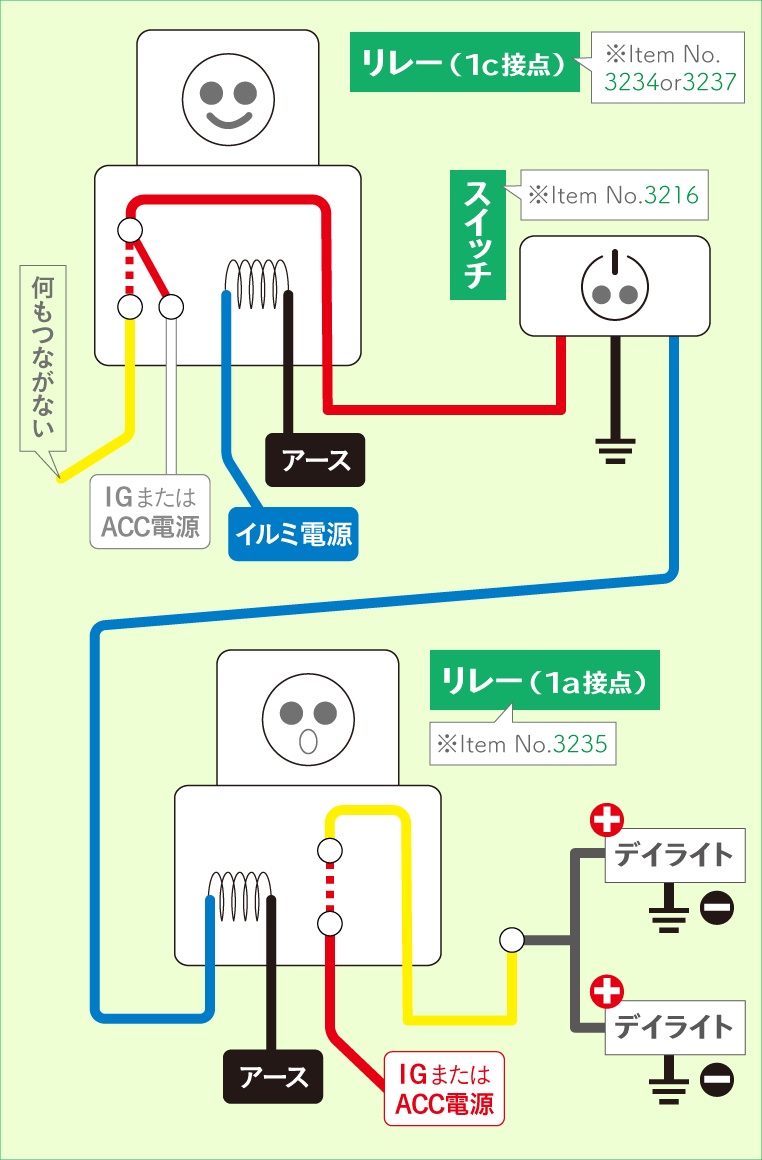

  前回はデイライトにつないでいた配線を、1a接点リレーの青につなぎました。

•

  そのココロは？

•

  リレーの青→黒はトリガー線です。黒はアースしておけば、青に電気が流れた段階で、1aリレーのスイッチがオンになります。



✔ 1a接点リレー（4極リレー）の仕組みは、「リレーの使い方入門╱回路のしくみ」参照。

•

  最終的にデイライトに流れるメイン電源は、1a接点リレーの赤につないだIG電源ということになります。

•

  それなら、スイッチにはたいした電流が流れない。

•

  そうです。
  スイッチの容量制限を、気にしなくて済みますね。

•

  リレーを2つ使ってつなげば、好きなスイッチをあきらめないで……

•

  要望通り、スモールオンで消灯、日中でもスイッチで消灯できるデイライトが作れますよ。
