純正ナビ（ディーラーオプションナビ）を他の車に移植（流用）するには？

• 1
• 2
• 3
• 4

純正ナビを他の車に移植（流用）したい！ でも、どうやればできるのか？ と疑問に思う人はけっこう多い。純正ナビを引っ越しさせるための、便利な取り付けハーネスが存在するので紹介しよう。

•

  ハーネス講習の第3回です。

  ●レポーター：イルミちゃん

•

  前回までは、市販カーナビを取り付けるための変換ハーネスを紹介しました。

  ●アドバイザー：ビートソニック ワタナベ研究員

•

  フムフム。

•

  今回は、純正ナビ（ディーラーオプションナビ）を取り付けるときの変換ハーネスについて解説します。

•

  ……純正オプションナビって、車を買うときに最初に付けてもらうものでは？？？

•

  しかし、自分で後から純正ナビを取り付ける……ということだってあり得ますよね。

•

  どういうこと？

•

  たとえば、「新しい車を買ったけど、純正ナビは前の車に付けていたものを流用したい」とか。

純正ナビを引っ越しさせたい！


•

  あるいは、市販ナビに交換したので、取り外した純正ナビを他の車に移植したいとか。

•

  カノジョやパートナーの車に付けてあげる……とか。

•

  あるいは、取り外して売却する人もいます。ということは、その純正ナビを、ネットオークション等で買う人だっていますよね。

•

  あ、そっか。
  その場合は、純正ナビを後付けすることになりますね！

•

  このように、純正ナビ（ディーラーオプションナビ）を、流用・移植するケースはいろいろあります。

•

  というか、純正ナビが移植できるとはね。

•

  まあ、純正ナビといってもディーラーオプションナビは汎用品ですので。変換ハーネスがあれば移植できます。

•

  ここでも変換ハーネスが必要になりますね？

•

  そうです。ただし、ここで必要になるのは、今までとは逆パターンの変換ハーネスです。

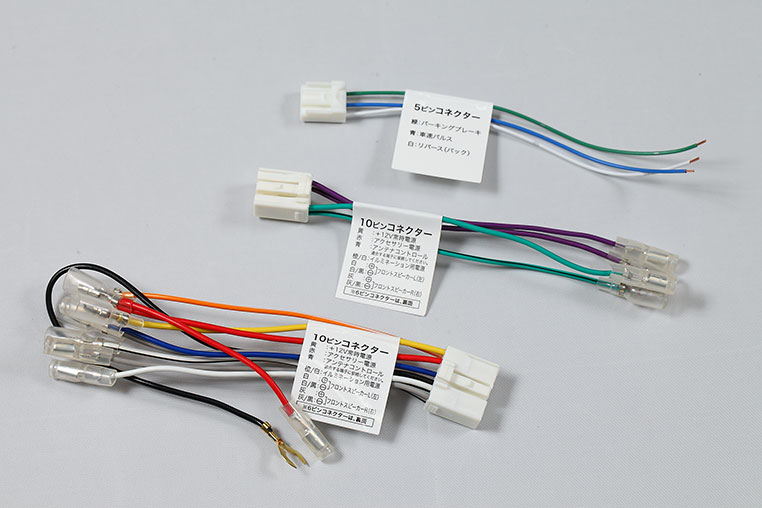

ビートソニックのトヨタ純正ナビ配線コネクターBH5

•

  普通の変換ハーネスと、どう違うんでしょう？

•

  前回までに解説した市販カーナビ用のハーネスは、車両側の純正コネクターに取り付けて、ギボシ端子付きの線に変換するものでした。

•

  フムフム。

•

  今回登場した「BH5」は、純正ナビのコネクター側につなげることによって、純正ナビの配線がギボシ端子付きの配線に変換されるのです。


•

  つまり、通常のハーネスとはオスメスが逆なんです。

•

  あー。
  なるほど。

•

  このギボシ端子付きの線は、カーナビに必要な常時電源だったり、ACC電源だったり、イルミ電源だったり、スピーカー線だったりします。

•

  それを1本ずつ、車両側から取り出してくる。

•

  そうです。これらの線を車両から取り出せるのであれば、純正ナビが、他のどんな車にでも流用できるということになります。

•

  電源類とか、車速信号とか、スピーカー線が取れさえすれば、ホンダ車でもスズキ車でも、トヨタ純正ナビが付けられるってこと？

•

  配線だけでいうと、そうですね。ただし、ナビゲーションの筐体（ボディ）のサイズの問題が残ります。

•

  サイズの問題？

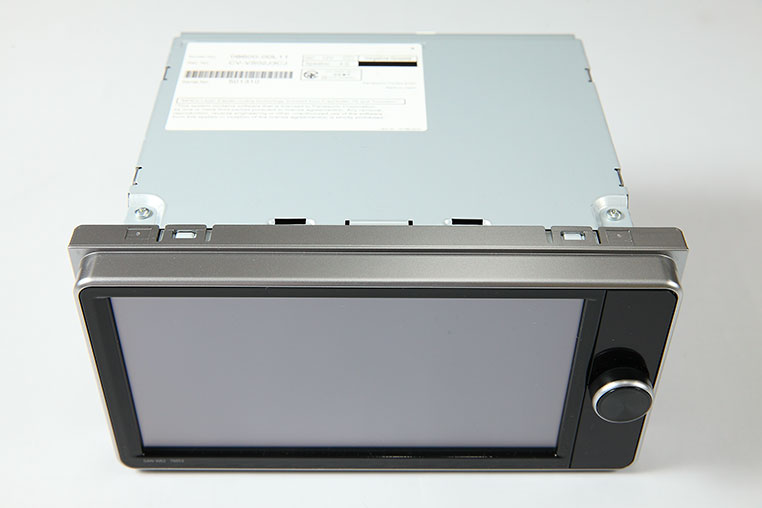

トヨタ純正ナビは「ワイドDIN」という、ちょっと横が長い規格のナビもあります



普通の2DINナビより横長


•

  しかし、コレを移植しようとしている相手の車に、普通の2DINサイズスペースしかなければ、ゴツンと当たって、入りません。

•

  物理的に不可能なパターンか。

•

  同じトヨタ車で、ディーラーオプションナビが付けられる車であれば、ワイド用の穴が開いているので流用できますが……

  ※古いトヨタ車で、ワイドナビに対応していない場合は不可。

•

  トヨタ車以外に移植しようとすると、サイズ違いの問題が出てくるんですね〜。

•

  そうなんです。
  しかし、まだあきらめるのは早い。

•

  ん？

•

  トヨタ純正のワイドナビが、ガンって当たる直前で、寸止めするパーツというのがありまして……。

•

  なにそれ？

•

  ようはトヨタ純正ワイドナビが、ちょっとハミ出た状態でも、そのまま取り付けてしまおう、というアダプターがあるんですよ。



✔ 付け方の例は、ビートソニックのWDA1（トヨタ/ダイハツ車汎用）を参照。

•

  トヨタ純正ワイドナビを、ホンダ車やスズキ車に移植するときは、WDA2を使います。



✔ 取り付けの例は、ビートソニックのWDA2（ホンダ/スズキ車汎用）を参照。

•

  ひええ。
  世の中にはこんなパーツもあるのかッ!!

•

  通常では、純正ワイドナビが奥まで入らない。そのため、ネジ留めもできないんですが……

•

  ネジが届かない……ですもんね。

•

  それを解消するためのステーですね。純正ナビ自体は、金具のバネ圧で押さえて固定します。

•

  なるほど。出っ張った位置でそのまま固定。でも出っ張るってどの位？

•

  出っ張る分は2〜3センチですね。



トヨタ純正ワイドナビの、ちょうど耳のような部分だけが出っ張る。

•

  車両側の配線がちょっと届かないかな、という場合に使えるように延長ケーブルも付いています。

•

  ……徹底してますね〜。

•

  見た目は、純正の状態と比べると完璧ではありませんが、何とかして移植したい！ という場合には使えます。
