カーナビ（ワンセグ）取り付け方法①

---

社外ワンセグナビをDIY取り付けするという手はコスパ高そう

社外ナビ（ワンセグナビ）の取り付けを、プロに教わる連載。カーナビを安く取り付けたい…という人に、かなり参考になるはずだ。具体的な取り付け作業に入る前に、まずはカーナビ本体の他に用意するアイテムを押さえておこう。

•

  この連載では、社外カーナビのDIY取り付け方法についてプロに教わっていきます。

  ●レポーター：イルミちゃん

•

  以前に、ディスプレイオーディオを取り外して社外ナビに交換する企画もやりましたが……今回は2DINスペースのある車に、社外ナビを取り付ける。ごく一般的な話です。

  ●アドバイザー：カーデン 佐伯研究員

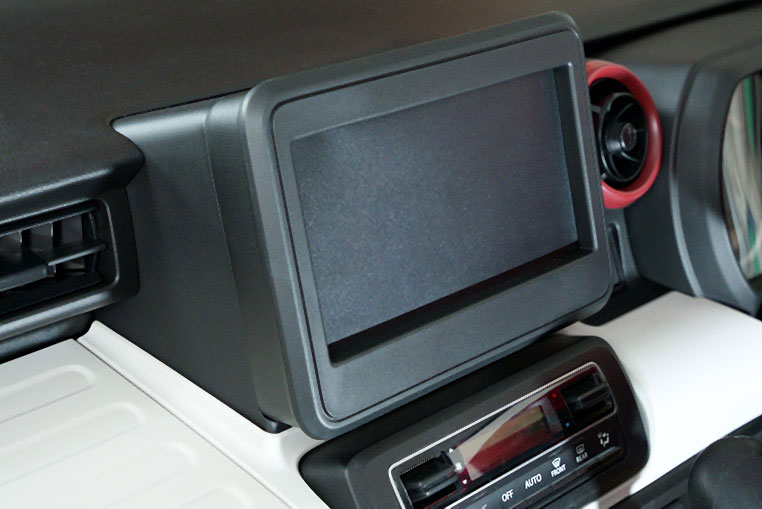

オーディオレス仕様で購入した車の2DINスペース。

•

  DIYでやるのも、わりと現実的。ここでのモデル車はスペーシアです。

•

  ちなみに今回はモデル車両のオーナーさんの希望で、ストラーダのワンセグナビを取り付けます。

•

  ほう。
  フルセグではなくてワンセグナビなんだ。

•

  というのも、このオーナーさんのリクエストは以下のような感じだったんです。

✔ TVは写ればいい

---

✔ DVDは観たい

---

✔ 予算は抑えたい

•

  TVは必要だけど画質にはこだわらない、ということね。

•

  この場合、ワンセグナビは選択肢としてアリですね。なにしろ安いですから。

•

  なるほど。画質を求めない人にとってはコスパの高い選択肢になりうる。

•

  かといって、ポータブルナビだとDVDが観られないし。

•

  ああ、そうか。その点はスマホナビでも同じですねぇ。

•

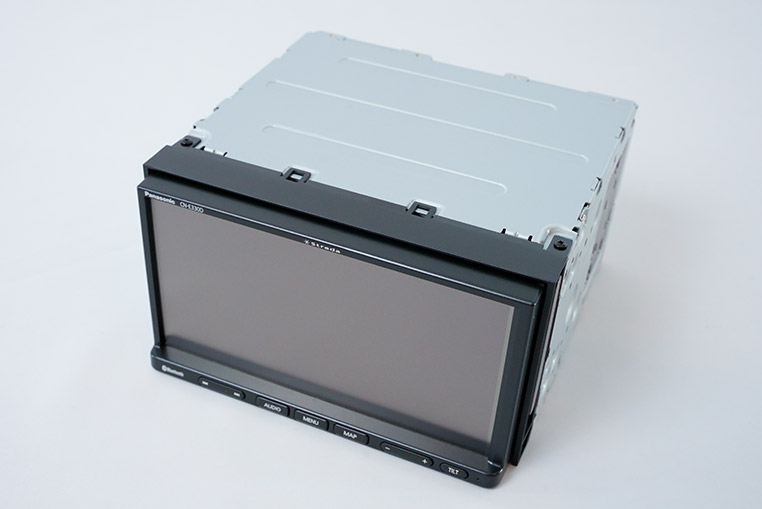

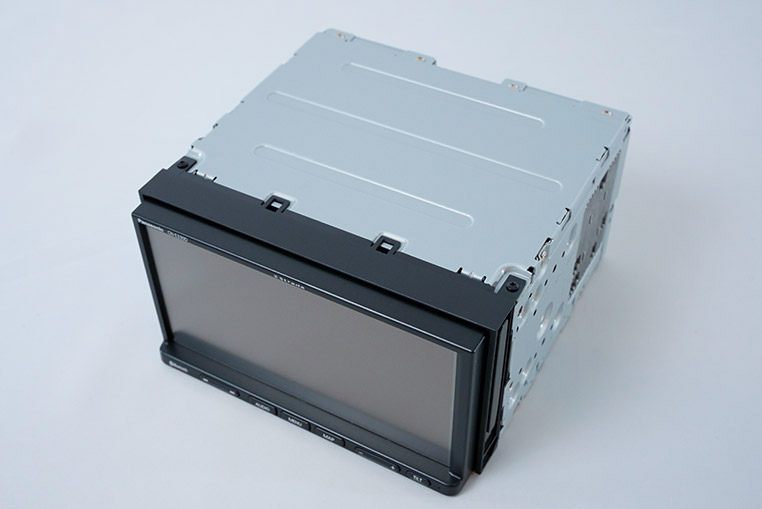

  DVDのメディアが入れられる2DINナビで、ワンセグで……という条件に当てはまるのがストラーダの「CN-E330D」でした。



ネットでの実売価格等は、Amazonのパナソニック 7型ワイドカーナビ ストラーダ CN-E330D参照。

---

•

  Amazonをはじめ価格の安いネット通販だと4万円台でも購入できるようです（※執筆時点）。確かに安い！

•

  それから、DIYでナビ取り付けを考えている場合は、ワンセグナビのほうが取り付けがちょっとだけラクできます。というのもアンテナが1本だけになるので。

•

  ほう！
  ラクなのはメリットだ。

•

  作業上の違いはココです。普通のフルセグナビだと4つのフィルムアンテナを貼るところが……

フルセグ


•

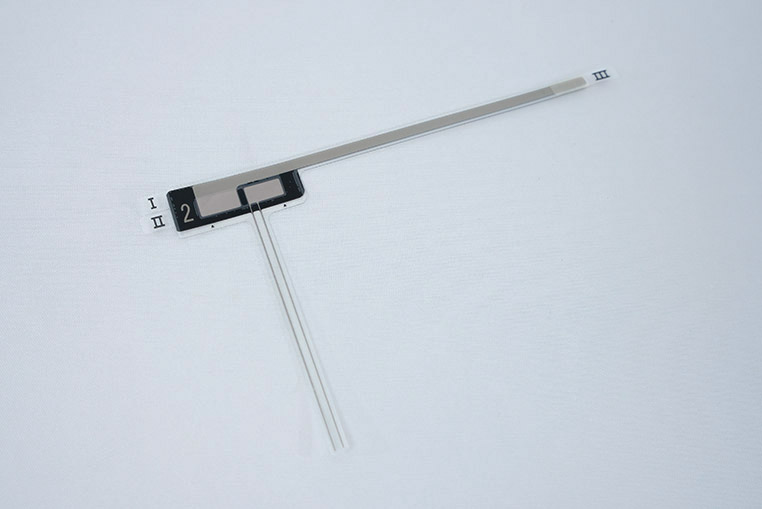

  ワンセグナビだとひとつ貼るだけ。

ワンセグ


•

  ナビの取り付けで一番手間なのは、案外フィルムアンテナを貼るところだったりするので、これは意外と高ポイントです。

•

  なるほど、なるほど。だんだんワンセグナビの良さが気になってきました。

•

  その点を除けば、フルセグでもワンセグでも基本的なナビの取り付け方法には違いがないです。上位機種のカーナビだとUSBケーブルをつなぐポートがあったりするけど、それが無かったり……とかその程度の差は別にして。

•

  今回のワンセグナビ、ストラーダ「CN-E330D」の同梱物をチェックするとコードが2種類。

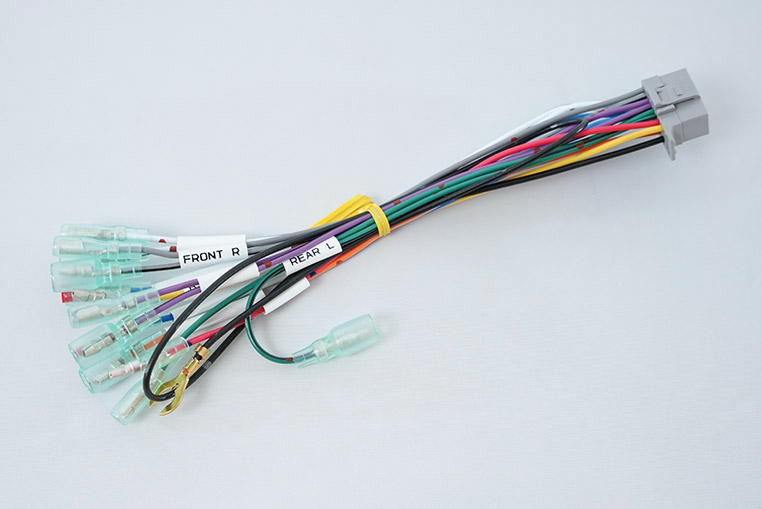

電源やスピーカー線がまとまっているケーブル。

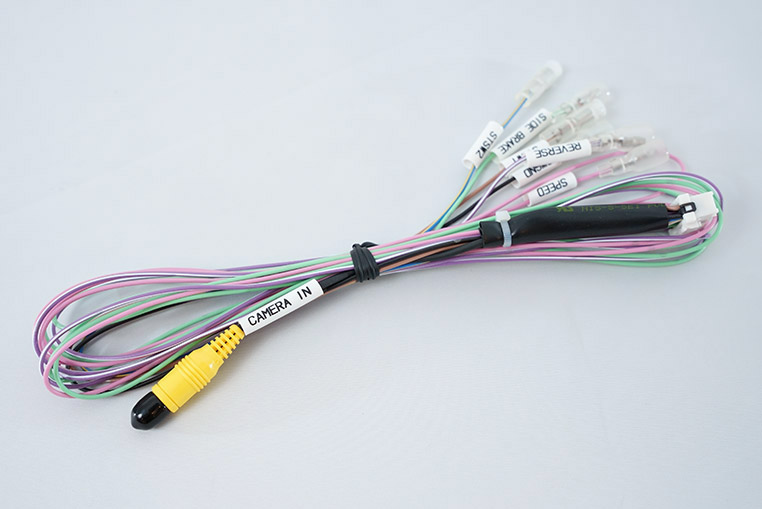

車速信号、パーキング信号、リバース信号、カメラ入力などがまとまったケーブル。

---

•

  あとはGPSアンテナと、地デジ（ワンセグ）用のケーブルです。

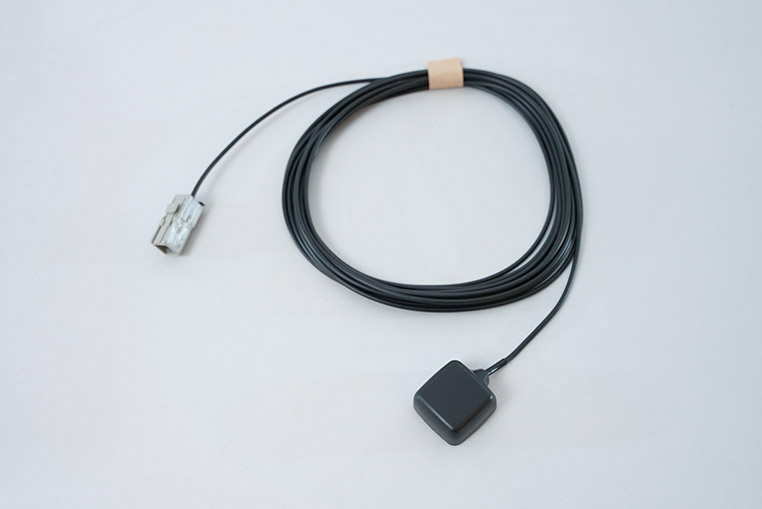

GPSアンテナケーブル

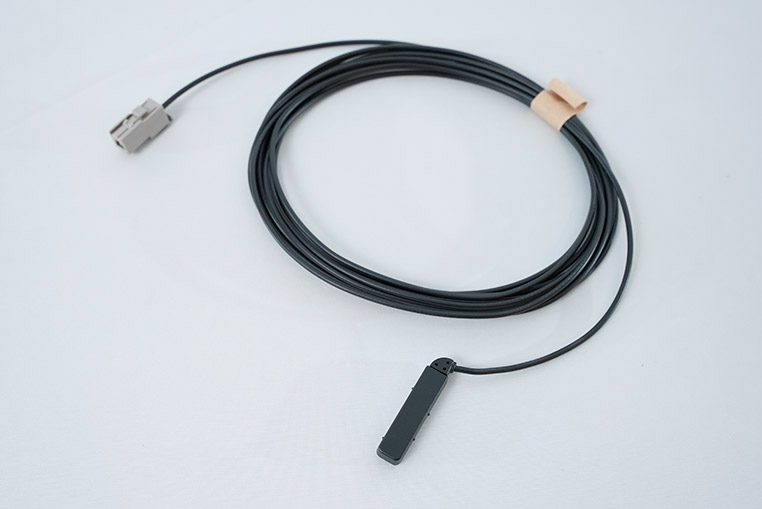

地デジアンテナケーブル


•

  これだけなので、分かりやすい気がしますね。

•

  ただし、せっかく社外カーナビを取り付けるのであれば、バックカメラも付けたいという人が多いと思います。

•

  あ～。
  それは確かに。

•

  今回のオーナーさんも、ナビはワンセグでいいけどバックカメラはいっしょに付けてほしい、とのことでした。

•

  ではカーナビとバックカメラを同時に後付けするんだ。効率もいい。

•

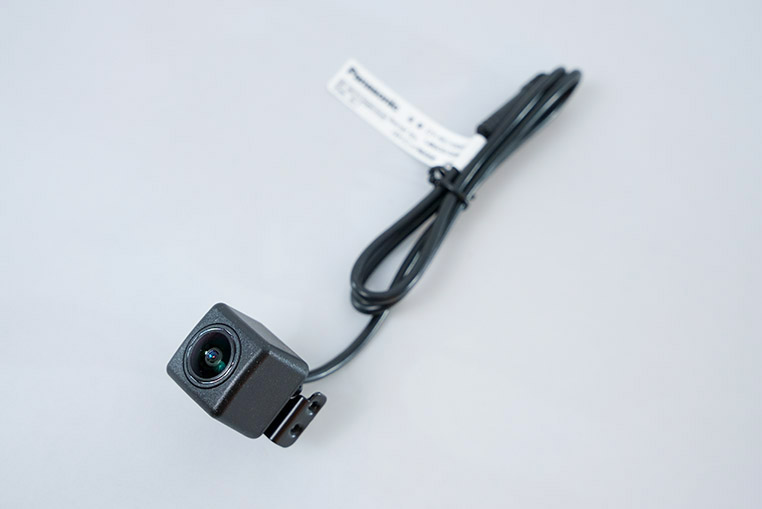

  今回は、ストラーダと同じパナソニックのバックカメラも用意しました。


Amazonでも販売されているパナソニック バックカメラ CY-RC100KDを用意した。
バックカメラの配線

•

  ということで、社外カーナビ＋バックカメラをセットでDIY取り付けする方法をガイドしていきたいと思います。

•

  使用アイテムは以上ですか？

•

  いや、重要なモノを忘れていますね。社外カーナビを取り付ける場合は、純正配線を社外ナビ用のギボシ配線に変換するためのハーネスが必要です。

•

  そういえばそうでした。純正ナビ用の配線に、社外カーナビがそのまま付くわけではありません。

•

  これは定番のエーモン製を用意しました。今回使ったのはスズキ車 2DINワイド用です。

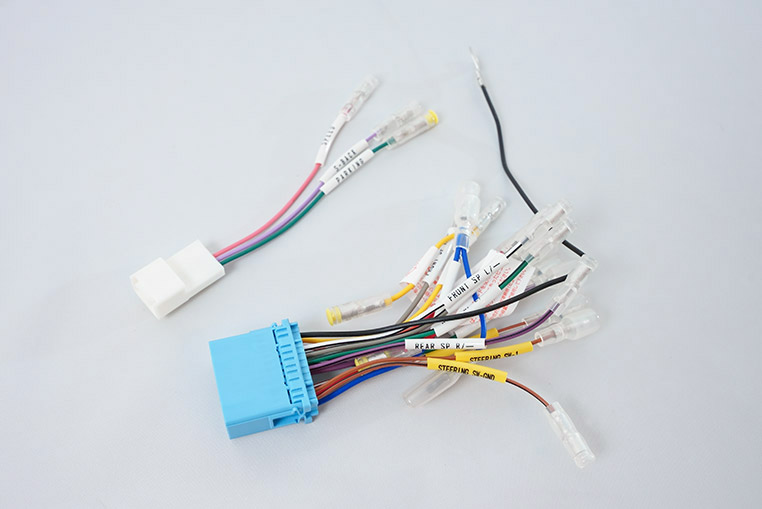

社外カーナビ取り付け用のハーネス



詳しくはオーディオ・ナビゲーション取り付けキット参照。

---

•

  この手のハーネスは車種・自動車メーカーによって適合品番が違うので、そのあたりはエーモンさんのウェブサイトでチェックしましょう。

•

  次回、これらのアイテムを実際に取り付けていきます。
